Giải Mã Các Ký Hiệu Cầu Chì Trên Xe Ô Tô: Hướng Dẫn Chi Tiết Cho Tài Xế

Cầu chì là một “người hùng thầm lặng” trong hệ thống điện của xe ô tô, đóng vai trò như một van an toàn, bảo vệ các thiết bị điện tử đắt tiền khỏi nguy cơ hư hỏng do quá tải. Khi dòng điện vượt quá mức cho phép, cầu chì sẽ tự động ngắt mạch, hy sinh bản thân để bảo vệ phần còn lại. Để chủ động xử lý các sự cố điện bất ngờ trên xe, việc hiểu rõ vị trí, các loại và đặc biệt là ký hiệu cầu chì trên xe ô tô là vô cùng cần thiết.

Tuy nhiên, bảng cầu chì với vô số ký tự và số liệu có thể khiến nhiều người bối rối, ngay cả những tài xế có kinh nghiệm. Bài viết này sẽ cùng bạn giải mã từng ký hiệu, giúp bạn tự tin hơn trong việc kiểm tra và thay thế cầu chì khi cần, đảm bảo xe luôn vận hành an toàn và ổn định. Hãy cùng Linhkiencauchi.com khám phá ngay nhé!

I. Cầu Chì Xe Ô Tô Nằm Ở Đâu?

Hộp cầu chì trên ô tô thường được bố trí ở hai vị trí chính để dễ tiếp cận:

Dưới nắp ca-pô: Đây là vị trí phổ biến nhất, thường nằm ở một trong hai bên (trái hoặc phải) của khoang động cơ, gần ắc quy. Hộp cầu chì ở đây thường chứa các cầu chì dành cho các hệ thống điện lớn như động cơ, đèn pha, quạt làm mát…
Dưới bảng táp-lô: Một số dòng xe có thêm hộp cầu chì phụ dưới bảng táp-lô, thường ở phía người lái hoặc hành khách. Các cầu chì ở đây thường điều khiển các hệ thống tiện ích trong cabin như radio, đèn nội thất, cửa sổ điện, điều hòa.

Việc xác định chính xác vị trí hộp cầu chì là bước đầu tiên và quan trọng nhất để bạn có thể kiểm tra hoặc thay thế cầu chì một cách nhanh chóng. Bạn có thể dễ dàng tìm thấy thông tin này trong sách hướng dẫn sử dụng xe của mình.

Khi các thiết bị điện trên xe đột ngột ngừng hoạt động, ví dụ như còi xe không kêu, radio im bặt, hoặc đèn nội thất không sáng, rất có thể nguyên nhân là do cầu chì của bộ phận đó đã bị đứt. Trong những trường hợp này, việc kiểm tra và thay thế cầu chì bị hỏng là bước xử lý cơ bản và thường giải quyết được vấn đề. Đôi khi, các hệ thống phức tạp hơn như hệ thống camera hay các cảm biến IR là gì cũng có thể bị ảnh hưởng nếu cầu chì liên quan gặp trục trặc.

Cầu chì xe ô tô*Cầu chì xe ô tô thường ở dưới nắp ca-pô hoặc dưới bảng táp-lô*

II. Các Loại Cầu Chì Phổ Biến Trên Ô Tô

Hệ thống điện trên ô tô sử dụng nhiều loại cầu chì khác nhau, được thiết kế để phù hợp với từng mức dòng điện và không gian lắp đặt. Mặc dù có đa dạng về hình dạng và kích thước, nhưng nguyên lý hoạt động của chúng đều giống nhau: bảo vệ mạch điện. Điện áp định mức của cầu chì ô tô thường thấp hơn so với các hệ thống điện dân dụng khác. Mỗi thiết bị trên xe, từ đèn xe, gạt mưa, điều hòa đến các đèn cảm biến cầu thang trong nhà, đều có cầu chì riêng với ký hiệu nhận biết đặc trưng.

Trước khi tiến hành kiểm tra cầu chì, việc tìm hiểu về các loại cầu chì phổ biến sẽ giúp bạn dễ dàng hơn trong việc lựa chọn loại thay thế phù hợp. Dưới đây là những loại cầu chì thường gặp nhất trên ô tô hiện nay:

1. Cầu Chì Lưỡi Dao (Blade Fuse)

Cầu chì lưỡi dao, hay còn gọi là cầu chì thuôn, cầu chì cắm, là loại phổ biến nhất hiện nay. Chúng có thiết kế nhỏ gọn, được làm từ nhựa cách điện và có 2 chân cắm dẹt để phù hợp với ổ cắm trên ô tô. Cầu chì lưỡi dao được chia thành nhiều kích cỡ khác nhau:

Micro: Loại cầu chì có kích thước nhỏ nhất, thường có 2 chân (Micro 2) hoặc 3 chân (Micro 3).
Mini (APM, ATM): Kích thước lớn hơn Micro một chút, đây là loại được sử dụng rất rộng rãi.
Tiêu chuẩn (APR, ATC, ATO): Phổ biến trong hầu hết các dòng xe hơi và xe tải.
Maxi (APX): Dành cho những hệ thống điện có cường độ dòng điện cao, thường thấy trên các dòng xe hạng nặng.

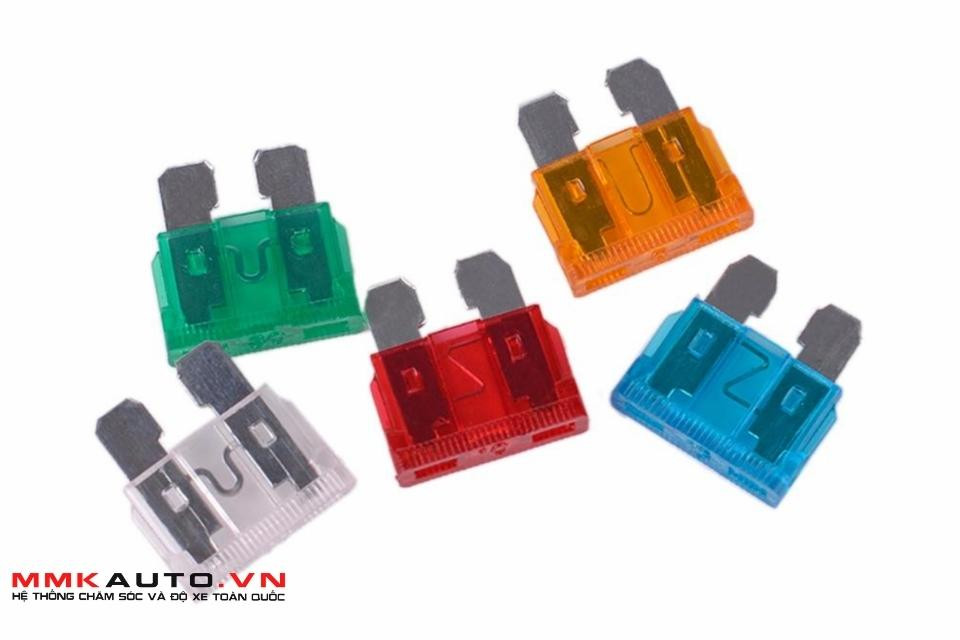

Ký hiệu cầu chì trên xe ô tô*Cầu chì lưỡi dao là loại phổ biến nhất trên ô tô*

2. Cầu Chì Ống Thủy Tinh (Glass Tube Fuse)

Cầu chì ống thủy tinh cũng là một loại phổ biến, được sử dụng trong nhiều xe ô tô, đặc biệt là các mẫu xe đời cũ hoặc trong các ứng dụng đặc biệt. Thiết kế của chúng bao gồm một ống thủy tinh bọc bên ngoài, bên trong là sợi dây chì. Kích thước nhỏ gọn giúp chúng phù hợp với không gian hạn chế trên xe hơi.

Cầu chì ống thủy tinh thường được dùng để bảo vệ các thiết bị điện như tủ lạnh mini trên xe, động cơ điều khiển, máy bơm… Chúng có khả năng chịu dòng điện định mức phổ biến là 600A và 60V AC. Có hai loại cầu chì ống chính:

Cầu chì dạng liên kết hoặc HRC (High Rupturing Capacity): Loại này có dòng điện chạy qua dưới điều kiện thường, được làm bằng sứ, gốm hoặc bạc, với ống cầu chì sử dụng cát silic để dập hồ quang khi đứt.
Cầu chì ống loại D: Bao gồm cầu chì, nắp, đầu nối và ống bọc. Nắp được gắn liền với dây chì bên trong ống thủy tinh thông qua đầu nối.

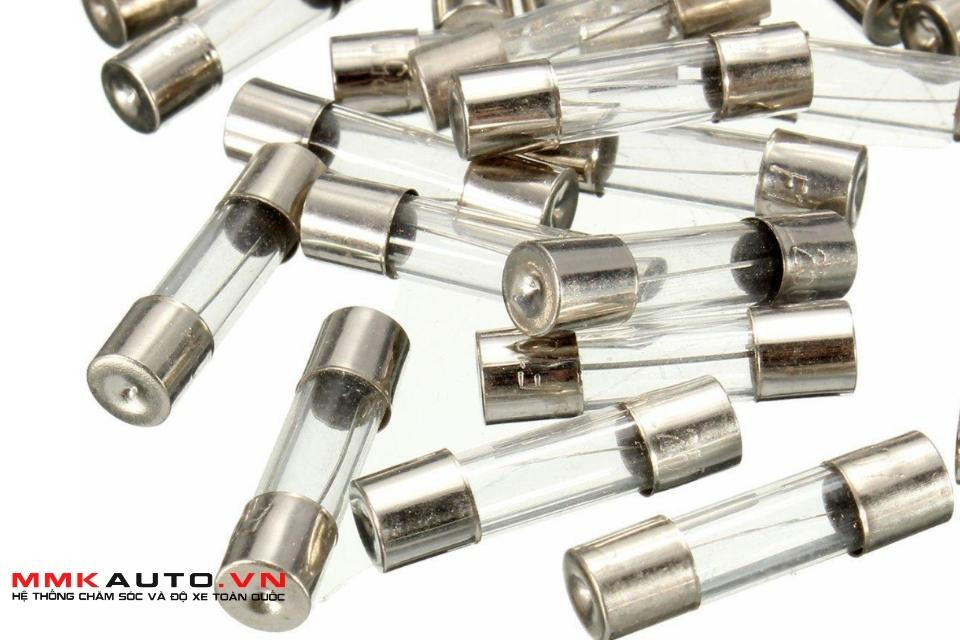

cầu chì ống thủy tinh*Cầu chì ống thủy tinh được bọc bên ngoài bởi ống thủy tinh*

Ngoài các loại cầu chì lưỡi dao và ống thủy tinh, cầu chì trên ô tô còn có thể được phân loại theo hãng sản xuất như cầu chì Lucas, cầu chì Bosch,… Việc lựa chọn đúng loại cầu chì thay thế là rất quan trọng để đảm bảo an toàn và hiệu suất hoạt động của hệ thống điện. Nhiều loại linh kiện điện tử khác như cuộn cảm cho loa bass hay các loại cảm biến CMOS là gì cũng cần được bảo vệ tương tự.

III. Giải Mã Các Ký Hiệu Cầu Chì Trên Xe Ô Tô

Bảng cầu chì trên ô tô là một “bản đồ” quan trọng, giúp bạn biết được cầu chì nào đang bảo vệ bộ phận nào. Hiểu các ký hiệu này sẽ giúp bạn dễ dàng xác định nguyên nhân sự cố và khắc phục. Dưới đây là bảng giải mã các ký hiệu cầu chì thường gặp:

Ký hiệu cầu chì trên xe ô tô	Ý nghĩa
HEATER	Sưởi – Quạt gió
HORN	Kèn (còi xe)
D/LOCK	Door lock (Khóa cửa điện)
P/WINDOW	Power Window (Cửa kính điện)
FOG LAMP	Đèn sương mù
TAIL (INT)	Đèn hậu (bên trong)
TAIL (EXT)	Đèn hậu (bên ngoài)
STOP	Đèn thắng (đèn phanh)
A/CON	Air Conditioner (Điều hòa)
HAZARD	Đèn khẩn cấp (đèn ưu tiên)
METER	Đèn đồng hồ táp-lô
ENGINE	Cầu chì qua hệ thống điện điều khiển động cơ
TURN	Đèn xi-nhan
WIPER	Gạt nước (kính chắn gió)
F/FILTER	Bộ lọc xăng / Bơm xăng
SUB START	Qua relay đề
CIGAR	Ổ điện mồi thuốc (tẩu thuốc)
HEAD (LOW)	Đèn pha – Chiếu gần
HEAD (HIGH)	Đèn pha – Chiếu xa
MEMORY	Bộ nhớ (thường cho cài đặt radio, ghế…)
RAD	Quạt két nước
FUSE PULLER	Kẹp rút cầu chì (dùng khi thay)
AIR SUS	Hệ thống treo khí
RR DEF	Sấy kính sau
ALT	Máy phát điện
FILTER	Tụ lọc
AM2	Nguồn cấp cho khóa
SPARE	Dự phòng (cầu chì sơ cua)
TOWING	Rơ mooc (hệ thống kéo)

IV. Dấu Hiệu và Cách Thay Cầu Chì Ô Tô Hỏng

Nhận biết dấu hiệu cầu chì hỏng và biết cách thay thế là kỹ năng cơ bản mà mọi tài xế nên có. Điều này giúp bạn xử lý nhanh các sự cố nhỏ mà không cần phải mang xe đến gara.

1. Dấu Hiệu Cầu Chì Ô Tô Bị Hỏng

Dấu hiệu nhận biết cầu chì ô tô bị hỏng khá dễ dàng, thường biểu hiện qua sự cố ngừng hoạt động đột ngột của một hoặc nhiều thiết bị điện trên xe. Ví dụ:

Đèn pha không sáng hoặc chỉ sáng một bên.
Còi xe không kêu.
Radio hoặc hệ thống giải trí không hoạt động.
Hệ thống điều hòa không phản hồi (quạt không chạy, không lạnh).
Cửa sổ điện không lên/xuống.
Đèn xi-nhan không nháy.
Khi gặp những tình huống này, khả năng cao là cầu chì liên quan đã bị đứt.

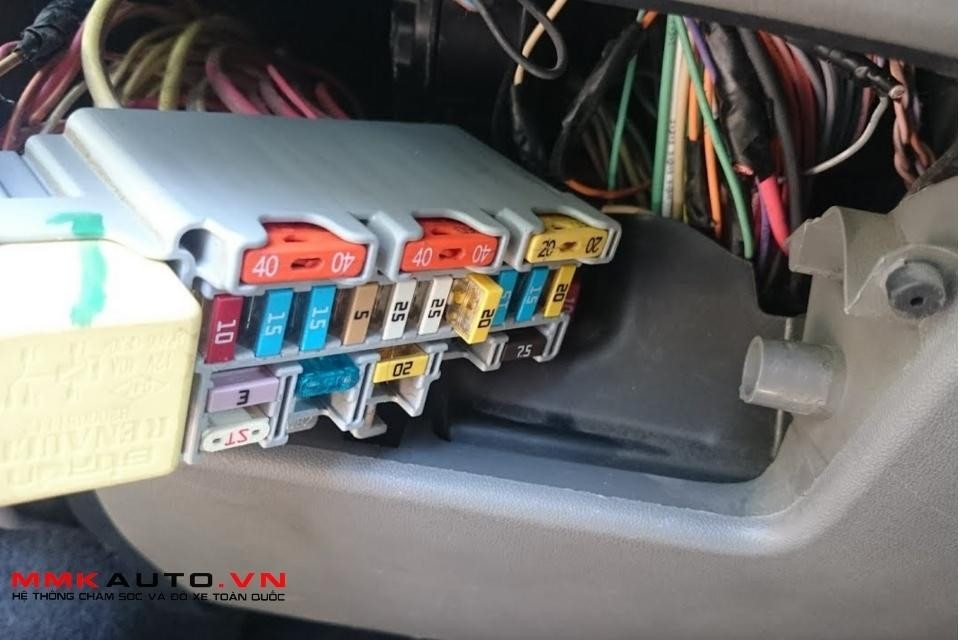

Dấu hiệu và thay cầu chì ô tô hỏng*Dấu hiệu cầu chì ô tô hỏng thường là thiết bị điện ngừng hoạt động*

2. Cách Kiểm Tra Cầu Chì Ô Tô

Để kiểm tra cầu chì ô tô, bạn có thể sử dụng thiết bị kiểm tra mạch điện đèn LED chuyên dụng (hay còn gọi là bút thử điện ô tô) hoặc đơn giản là quan sát bằng mắt thường.

Các bước kiểm tra bằng bút thử điện:

Bước 1: Xác định vị trí và mở hộp cầu chì.
- Hộp cầu chì thường ở dưới bảng táp-lô hoặc dưới nắp ca-pô. Tham khảo sách hướng dẫn sử dụng xe để biết vị trí chính xác.
- Mở nắp hộp cầu chì. Sơ đồ bố trí cầu chì thường được in bên trong nắp hoặc trong sách hướng dẫn.
Bước 2: Kiểm tra nguồn điện vào cầu chì.
- Đặt đầu que đo của bút thử điện vào một điểm nối kim loại trên đỉnh của cầu chì mà bạn nghi ngờ bị hỏng.
- Quan sát đèn LED trên bút thử. Nếu đèn sáng, có nghĩa là có điện đi vào cầu chì.
Bước 3: Kiểm tra nguồn điện ra cầu chì.
- Đặt đầu que đo vào điểm nối kim loại còn lại trên đỉnh cầu chì.
- Nếu đèn LED tiếp tục sáng, cầu chì vẫn hoạt động bình thường (mạch điện thông suốt).
- Nếu đèn LED không sáng ở điểm này nhưng sáng ở điểm kia (Bước 2), điều này cho thấy cầu chì đã bị hỏng, mạch điện bị gián đoạn.

Kiểm tra bằng mắt thường:

Tháo cầu chì nghi ngờ ra khỏi hộp bằng kẹp gắp cầu chì.
Quan sát sợi dây chì bên trong. Nếu sợi dây bị đứt hoặc có dấu hiệu cháy xém, cầu chì đã bị hỏng.

Lưu ý: Luôn tắt chìa khóa xe và rút chìa ra khỏi ổ khóa trước khi tiến hành kiểm tra cầu chì để đảm bảo an toàn.

3. Cách Thay Cầu Chì Ô Tô

Thay cầu chì ô tô là một quy trình đơn giản nhưng đòi hỏi sự cẩn thận để đảm bảo an toàn.

Bước 1: Tắt máy xe và đảm bảo an toàn.
- Tắt hoàn toàn máy xe và rút chìa khóa ra khỏi ổ. Điều này giúp tránh nguy cơ điện giật hoặc chập điện không mong muốn.
Bước 2: Mở hộp cầu chì.
- Xác định vị trí hộp cầu chì (dưới nắp ca-pô hoặc táp-lô) và mở nắp. Bên trong nắp hộp thường có sơ đồ cầu chì.
Bước 3: Xác định cầu chì bị hỏng và chỉ số Ampe.
- Dựa vào sơ đồ trên nắp hộp, xác định cầu chì liên quan đến thiết bị điện đang gặp sự cố.
- Sử dụng kẹp gắp cầu chì (thường có sẵn trong hộp cầu chì hoặc bộ dụng cụ của xe) để nhẹ nhàng gắp cầu chì bị hỏng ra.
- Kiểm tra chỉ số Ampe (ví dụ: 10A, 15A, 20A…) được in trên thân cầu chì bị hỏng. Đây là bước cực kỳ quan trọng.
Bước 4: Lắp cầu chì mới.
- Chọn một cầu chì mới có cùng chỉ số Ampe và cùng loại với cầu chì bị hỏng. Tuyệt đối không sử dụng cầu chì có chỉ số Ampe cao hơn hoặc thấp hơn, vì có thể gây hư hại nghiêm trọng cho hệ thống điện của xe.
- Cắm cầu chì mới vào đúng vị trí, đảm bảo nó được cắm chặt chắn.
Bước 5: Kiểm tra lại hoạt động.
- Bật chìa khóa xe (chưa cần khởi động) và kiểm tra hoạt động của thiết bị điện vừa được sửa chữa. Nếu thiết bị hoạt động bình thường trở lại, bạn đã thay cầu chì thành công.
Bước 6: Đóng nắp hộp cầu chì.
- Đóng nắp hộp cầu chì cẩn thận để bảo vệ các linh kiện bên trong khỏi bụi bẩn và độ ẩm.

Lưu ý quan trọng:

Luôn mang theo một bộ cầu chì dự phòng với các chỉ số Ampe khác nhau trên xe.
Không bao giờ thay thế cầu chì bằng dây điện hoặc bất kỳ vật liệu dẫn điện nào khác, vì điều này có thể dẫn đến chập điện, cháy nổ xe.
Nếu cầu chì mới tiếp tục bị đứt ngay sau khi thay, đó là dấu hiệu có vấn đề nghiêm trọng hơn trong hệ thống điện của xe. Lúc này, bạn nên tìm đến sự trợ giúp của thợ sửa chữa hoặc trung tâm bảo dưỡng xe ô tô chuyên nghiệp để kiểm tra.

V. Kết Luận

Việc nắm rõ ký hiệu cầu chì trên xe ô tô cùng với vị trí, các loại và cách thay thế là một kiến thức vô cùng hữu ích, giúp bạn chủ động hơn trong việc bảo dưỡng và xử lý các sự cố điện nhỏ trên xe. Điều này không chỉ giúp tiết kiệm thời gian, chi phí mà còn đảm bảo an toàn cho hành trình của bạn.

Tuy nhiên, đối với những vấn đề phức tạp hơn hoặc khi bạn không chắc chắn, đừng ngần ngại tìm đến các chuyên gia. Linhkien283.com tự hào là đơn vị cung cấp đa dạng các loại linh kiện điện tử chất lượng cao, từ cầu chì, cảm biến đến các bộ phận khác cho nhiều ứng dụng. Nếu bạn đang tìm kiếm linh kiện thay thế hoặc cần tư vấn về các giải pháp điện tử, hãy liên hệ ngay với chúng tôi để nhận được sự hỗ trợ tận tình và chuyên nghiệp nhất!

VI. Câu Hỏi Thường Gặp (FAQs)

1. Tại sao cầu chì ô tô lại quan trọng?

Cầu chì ô tô rất quan trọng vì chúng hoạt động như một cơ chế bảo vệ, tự động ngắt dòng điện khi mạch bị quá tải hoặc đoản mạch. Điều này giúp ngăn ngừa hư hỏng cho các thiết bị điện tử đắt tiền và giảm nguy cơ cháy nổ do quá nhiệt.

2. Làm thế nào để biết cầu chì nào bị hỏng?

Dấu hiệu phổ biến nhất là một thiết bị điện cụ thể trên xe (ví dụ: đèn, radio, còi) ngừng hoạt động. Để xác nhận, bạn có thể kiểm tra bằng mắt thường (tìm sợi dây chì bị đứt bên trong) hoặc dùng bút thử điện để kiểm tra dòng điện đi qua cầu chì.

3. Có thể thay cầu chì bằng một loại có Ampe cao hơn không?

Tuyệt đối không. Việc thay cầu chì bằng loại có chỉ số Ampe cao hơn có thể khiến mạch điện không được bảo vệ đúng cách, dẫn đến quá tải, hư hỏng dây điện, thiết bị hoặc thậm chí gây cháy xe. Luôn thay thế bằng cầu chì có chỉ số Ampe giống hệt.

4. Tôi nên chuẩn bị gì trước khi thay cầu chì?

Bạn nên có một bộ cầu chì dự phòng với các chỉ số Ampe phổ biến trên xe của mình, một kẹp gắp cầu chì (thường có sẵn trong hộp cầu chì) và nếu có thể, một bút thử điện. Luôn đảm bảo xe đã tắt máy và rút chìa khóa để đảm bảo an toàn.

5. Nếu sau khi thay cầu chì mà thiết bị vẫn không hoạt động hoặc cầu chì mới lại đứt ngay lập tức thì sao?

Nếu thiết bị vẫn không hoạt động hoặc cầu chì mới bị đứt ngay, điều đó cho thấy có một vấn đề nghiêm trọng hơn trong hệ thống điện của xe, chẳng hạn như đoản mạch liên tục hoặc lỗi của chính thiết bị. Trong trường hợp này, bạn nên đưa xe đến gara hoặc trung tâm bảo dưỡng chuyên nghiệp để kiểm tra và sửa chữa.
