Hướng Dẫn Cài Đặt Biến Tần Delta VFD-EL Chi Tiết Từ A Đến Z

Trong thế giới tự động hóa công nghiệp ngày nay, biến tần đóng vai trò cực kỳ quan trọng trong việc điều khiển tốc độ và tối ưu hóa hiệu suất động cơ. Trong số các thương hiệu nổi bật, biến tần Delta, đặc biệt là dòng VFD-EL, được tin dùng rộng rãi nhờ sự ổn định và dễ dàng vận hành. Tuy nhiên, để hệ thống hoạt động trơn tru và hiệu quả, việc cài đặt biến tần Delta đúng cách là yếu tố then chốt. Bài viết này sẽ cung cấp một hướng dẫn chi tiết từ A đến Z về cách đấu nối và cài đặt biến tần Delta VFD-EL, giúp bạn tự tin làm chủ thiết bị của mình.

I. Sơ Đồ Đấu Nối Biến Tần Delta VFD-EL: Nền Tảng Quan Trọng

Việc đấu nối chính xác là bước đầu tiên và quan trọng nhất khi tiến hành cài đặt bất kỳ biến tần nào. Đối với biến tần Delta VFD-EL, cần chú ý đến cả phần đấu nối nguồn lực và mạch điều khiển.

1. Đấu Nối Nguồn Điện và Động Cơ

Trước khi bắt đầu, hãy đảm bảo rằng nguồn điện đã được ngắt hoàn toàn để đảm bảo an toàn.

Chân cấp nguồn (Input):
- Đối với biến tần Delta VFD-EL loại ngõ vào 1 pha 220VAC: Các chân R/L1 và S/L2 sẽ được nối với nguồn điện 1 pha.
- Đối với biến tần Delta VFD-EL loại ngõ vào 3 pha 380VAC: Các chân R/L1, S/L2, T/L3 sẽ được nối với nguồn điện 3 pha.
Chân đấu nối động cơ (Output): Các chân U/T1, V/T2, W/T3 dùng để đấu nối với động cơ 3 pha không đồng bộ. Đảm bảo thứ tự pha chính xác để động cơ quay đúng chiều mong muốn.
Chân tiếp địa (Ground): Luôn phải nối chân tiếp địa của biến tần với hệ thống tiếp địa của nhà xưởng hoặc thiết bị. Điều này cực kỳ quan trọng để bảo vệ thiết bị và người vận hành khỏi các sự cố về điện.
Điện trở hãm: Nếu ứng dụng yêu cầu hãm động cơ nhanh hoặc tải có quán tính lớn, điện trở hãm sẽ được nối vào chân (+) và (-) của biến tần.

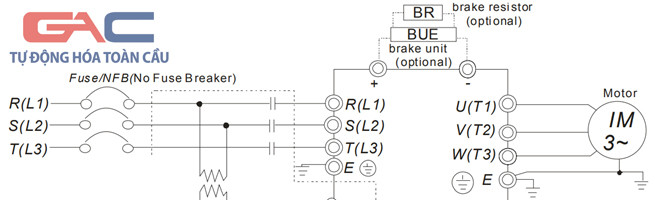

Sơ đồ đấu nối cấp nguồn và động cơ biến tần Delta VFD-EL

2. Đấu Nối Dây Điều Khiển: Linh Hoạt Mọi Ứng Dụng

Phần đấu nối dây điều khiển cho phép biến tần tương tác với các thiết bị bên ngoài như công tắc, chiết áp, PLC hoặc các cảm biến. Việc kết nối chính xác ở đây sẽ giúp bạn cài đặt biến tần delta vfd m hoặc bất kỳ biến tần Delta nào khác vận hành một cách linh hoạt.

Tín hiệu số ngõ vào (Digital Input – MIx):
- MI1: Thường được cấu hình cho chức năng quay thuận (Forward).
- MI2: Thường cấu hình cho chức năng quay nghịch (Reverse).
- MI3, MI4, MI5: Có thể dùng để chọn các cấp tốc độ đã được cài đặt sẵn, hoặc các chức năng khác tùy chỉnh.
Tín hiệu analog ngõ vào (Analog Input – AVI, ACI, 10V, ACM):
- AVI: Ngõ vào analog điện áp (0~10V), thường dùng để điều khiển tốc độ động cơ thông qua chiết áp hoặc tín hiệu từ PLC.
- ACI: Ngõ vào analog dòng điện (4~20 mA), cũng dùng để điều khiển tốc độ.
- 10V: Chân cấp nguồn 10V cố định, dùng để cấp nguồn cho chiết áp ngoài.
- ACM: Chân COM (chung) cho các tín hiệu analog.
Ngõ ra Relay (RA, RB, RC): Các chân này cung cấp tiếp điểm khô, có thể được lập trình để báo trạng thái hoạt động, lỗi của biến tần, hoặc điều khiển các thiết bị ngoại vi khác.
Ngõ truyền thông (RJ45, SG+, SG-): Cho phép biến tần kết nối và giao tiếp với các hệ thống điều khiển khác thông qua chuẩn RS-485, Modbus RTU, mở rộng khả năng giám sát và điều khiển.
Ngõ chung (DCM, 24V):
- DCM: Chân chung cho các tín hiệu số ngõ vào khi biến tần hoạt động ở chế độ NPN (Sinking).
- 24V: Chân cấp nguồn 24V, đồng thời là chân chung cho các tín hiệu số ngõ vào khi biến tần hoạt động ở chế độ PNP (Sourcing).

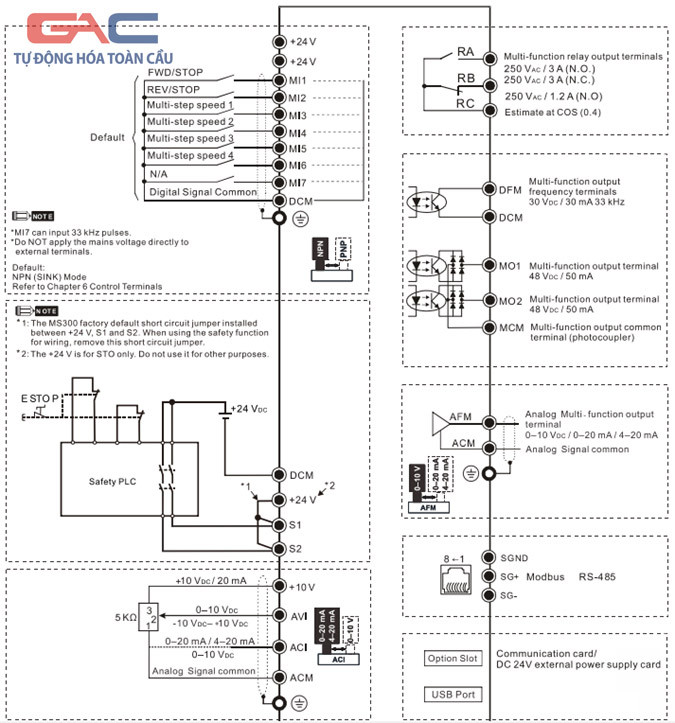

  Sơ đồ đấu nối dây điều khiển biến tần Delta VFD-EL

Lưu ý đặc biệt khi đấu nối dây điều khiển:

Chế độ NPN hay PNP phụ thuộc vào việc người dùng gạt công tắc (Switch) trên biến tần. Hãy kiểm tra sách hướng dẫn hoặc nhãn trên biến tần để điều chỉnh đúng.
Tuyệt đối không cấp nguồn ngoài vào các chân điều khiển của biến tần, điều này có thể gây hỏng hóc nghiêm trọng.
Không nối ngắn mạch chân 24V với chân DCM. Đây là lỗi phổ biến có thể làm hỏng mạch điều khiển.
Để đảm bảo an toàn cho hệ thống điện, việc trang bị thiết bị chống sét cho biến tần và các thiết bị liên quan là rất cần thiết, đặc biệt trong môi trường công nghiệp dễ bị ảnh hưởng bởi xung điện.

II. Hướng Dẫn Cài Đặt Thông Số Biến Tần Delta VFD-EL Cơ Bản

Sau khi hoàn tất việc đấu nối, chúng ta sẽ tiến hành cài đặt biến tần Delta VFD-EL thông qua các thông số. Các thông số này quyết định cách biến tần hoạt động và phản ứng với các lệnh điều khiển.

1. Các Thông Số Cài Đặt Thiết Yếu

Đây là những thông số cơ bản mà bất kỳ kỹ thuật viên nào cũng cần nắm rõ để khởi động và vận hành biến tần một cách hiệu quả.

Thông số	Ý nghĩa
00.02	Reset biến tần về cài đặt mặc định ban đầu
02.00	Chọn kênh điều khiển tần số (tốc độ)
02.01	Chọn kênh điều khiển chạy/dừng (khởi động/dừng)
01.09	Thời gian tăng tốc của động cơ
01.10	Thời gian giảm tốc của động cơ
01.00	Tần số tối đa mà biến tần có thể xuất ra
01.01	Giới hạn trên của dải tần số hoạt động
07.00	Dòng điện định mức của động cơ
07.01	Dòng điện không tải của động cơ
07.02	Cài đặt bù momen khởi động
07.03	Cài đặt bù trượt của động cơ

Việc hiểu rõ ý nghĩa của từng thông số giúp bạn tùy chỉnh biến tần phù hợp với yêu cầu của động cơ và ứng dụng cụ thể.

2. Cài Đặt Biến Tần Delta VFD-EL Với Các Chế Độ Vận Hành Phổ Biến

Dưới đây là các cấu hình thông dụng cho biến tần Delta VFD-EL, giúp động cơ hoạt động theo nhiều kịch bản khác nhau.

2.1. Điều Khiển Bằng Bàn Phím (Tốc độ bằng chiết áp tích hợp)

Đây là chế độ cơ bản nhất, cho phép người dùng vận hành biến tần và điều chỉnh tốc độ trực tiếp trên bàn phím.

Thông số	Giá trị	Ý nghĩa
02.00	4	Thay đổi tốc độ bằng chiết áp có sẵn trên biến tần
02.01	0	Chạy/dừng bằng nút nhấn trên bàn phím biến tần

2.2. Điều Khiển Bằng Bàn Phím (Tốc độ bằng chiết áp ngoài)

Nếu bạn muốn điều chỉnh tốc độ từ xa hoặc cần một chiết áp có kích thước lớn hơn, bạn có thể sử dụng chiết áp ngoài.

Thông số	Giá trị	Ý nghĩa
02.00	1	Thay đổi tốc độ bằng chiết áp ngoài (ngõ vào analog AVI)
02.01	0	Chạy/dừng bằng nút nhấn trên bàn phím biến tần

Sơ đồ đấu nối chiết áp ngoài vào biến tần:

Chân 1 của chiết áp nối vào chân 10V (nguồn cấp 10V của biến tần).
Chân 2 (chân giữa) của chiết áp nối vào chân AVI (ngõ vào analog điện áp).
Chân 3 của chiết áp nối vào chân ACM (chân chung analog).
Nếu giá trị chiết áp ngược chiều tăng giảm, bạn chỉ cần đảo 2 chân 10V và ACM cho nhau.

2.3. Điều Khiển Bằng Công Tắc Ngoài (Tốc độ bằng chiết áp ngoài)

Chế độ này phù hợp với các ứng dụng cần điều khiển chạy/dừng từ bảng điều khiển bên ngoài và điều chỉnh tốc độ bằng chiết áp.

Thông số	Giá trị	Ý nghĩa
02.00	1	Thay đổi tốc độ bằng chiết áp ngoài (ngõ vào analog AVI)
02.01	2	Chạy/dừng bằng công tắc chuyển mạch ngoài (ngõ vào số MIx)

Sơ đồ đấu nối chân công tắc chuyển mạch chạy thuận/ngược và chiết áp vào biến tần:

Công tắc chạy/dừng/thuận/ngược sẽ được nối giữa chân DCM (hoặc 24V tùy chế độ NPN/PNP) và các chân MIx (ví dụ MI1 cho chạy thuận, MI2 cho chạy nghịch). Chiết áp đấu tương tự như trường hợp 2.2. Nếu bạn đang tìm hiểu về các mạch điều khiển động cơ phức tạp hơn, có thể tham khảo thêm về mạch điện sao tam giác hoặc sơ đồ nguyên lý mạch sao tam giác để mở rộng kiến thức.

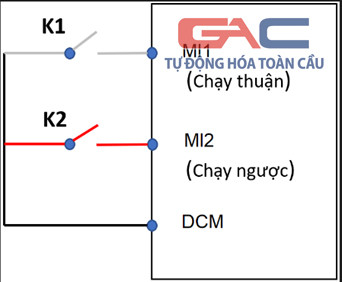

Sơ đồ đấu nối công tắc và chiết áp ngoài cho biến tần Delta VFD-EL

3. Các Thông Số Cài Đặt Nâng Cao Khác

Ngoài các chế độ vận hành, một số thông số khác giúp bạn điều chỉnh hoạt động của biến tần theo nhu cầu cụ thể.

3.1. Reset Biến Tần Về Mặc Định

Trong trường hợp bạn muốn đưa tất cả các thông số về cài đặt ban đầu của nhà sản xuất, hoặc khi biến tần gặp lỗi không xác định, chức năng reset là rất hữu ích.

Thông số	Giá trị	Ý nghĩa
00.02	9	Reset tất cả các thông số về mặc định ban đầu

3.2. Điều Chỉnh Thời Gian Tăng/Giảm Tốc

Thời gian tăng/giảm tốc ảnh hưởng đến sự mượt mà khi động cơ khởi động và dừng. Cài đặt phù hợp giúp bảo vệ động cơ và cơ cấu truyền động.

Thông số	Mặc định	Ý nghĩa
01.09	10s	Thời gian tăng tốc động cơ
01.10	10s	Thời gian giảm tốc động cơ

Bạn có thể thay đổi giá trị này để động cơ tăng/giảm tốc nhanh hoặc chậm hơn tùy theo yêu cầu của tải.

3.3. Thiết Lập Tần Số Tối Đa và Giới Hạn Trên

Việc cài đặt tần số tối đa và giới hạn trên là cần thiết để đảm bảo động cơ hoạt động trong dải an toàn và hiệu quả.

Thông số	Mặc định	Ý nghĩa
01.00	50Hz	Tần số tối đa mà biến tần có thể đạt được
01.01	50Hz	Giới hạn trên của tần số hoạt động

Ví dụ, nếu bạn muốn biến tần cho phép động cơ chạy lên 60Hz, bạn cần cài đặt cả thông số 01.00 và 01.01 lên 60Hz.

Lời Kết

Hy vọng với hướng dẫn chi tiết về cách cài đặt biến tần Delta VFD-EL từ đấu nối đến cài đặt thông số này, bạn đã có thể tự tin vận hành thiết bị của mình. Việc nắm vững các bước và thông số cơ bản không chỉ giúp hệ thống của bạn hoạt động ổn định mà còn kéo dài tuổi thọ của động cơ và biến tần. Nếu có bất kỳ thắc mắc nào trong quá trình thực hiện hoặc cần tư vấn về linh kiện điện tử, máy in 3D, hoặc linh kiện cơ khí, đừng ngần ngại liên hệ với Linhkien283 để được hỗ trợ chuyên nghiệp và nhanh chóng. Chúng tôi luôn sẵn lòng cung cấp các giải pháp tối ưu nhất cho nhu cầu của bạn.
