Cách Đấu Rơ Le Trung Gian 14 Chân: Hướng Dẫn Chi Tiết Từ A-Z

Trong thế giới điện và tự động hóa, rơ le trung gian đóng vai trò như một “cầu nối” thầm lặng nhưng cực kỳ quan trọng. Chúng giúp các thiết bị công suất thấp điều khiển các tải lớn hơn, bảo vệ mạch điện và thực hiện nhiều chức năng điều khiển phức tạp khác. Trong số các loại rơ le phổ biến, rơ le trung gian 14 chân nổi bật với khả năng linh hoạt cao, được ứng dụng rộng rãi trong các hệ thống công nghiệp và dân dụng.

Nếu bạn đang tìm hiểu về linh kiện điện tử này hoặc muốn nắm vững cách đấu rơ le trung gian 14 chân một cách bài bản, dễ hiểu, thì bài viết này chính là dành cho bạn. Chúng ta sẽ cùng nhau khám phá từ cấu tạo, nguyên lý hoạt động đến sơ đồ đấu nối chi tiết, giúp bạn tự tin ứng dụng rơ le 14 chân vào các dự án của mình một cách hiệu quả và an toàn.

Rơ Le Trung Gian Là Gì? Vì Sao Lại Quan Trọng?

Để bắt đầu, hãy cùng làm rõ bản chất của rơ le trung gian và lý do chúng trở nên không thể thiếu trong nhiều mạch điện hiện đại.

Định Nghĩa Cơ Bản

Đơn giản mà nói, rơ le trung gian (intermediate relays) là một loại công tắc điện từ, hoạt động như một “người trung gian” nhận tín hiệu từ các khối điều khiển (như PLC, vi xử lý) và truyền tải tín hiệu đó đến các khối động lực (như contactor, thiết bị đóng ngắt). Chức năng chính của chúng tương tự như một công tắc bật/tắt trong nhà bạn, nhưng được điều khiển bằng tín hiệu điện thay vì thao tác tay. Rơ le trung gian đặc biệt hữu ích khi cần chuyển tải điện, tức là chuyển tín hiệu từ một thiết bị có công suất nhỏ sang điều khiển một thiết bị có công suất cao hơn trong sơ đồ điện.

Một trong những công dụng quan trọng nhất của rơ le là bảo vệ mạch điện khỏi sự cố quá tải, góp phần tăng tuổi thọ và độ an toàn cho toàn hệ thống.

Ví Dụ Thực Tế Về Ứng Dụng Rơ Le Trung Gian

Để dễ hình dung hơn, hãy xem xét một vài ví dụ quen thuộc:

Trong hệ thống chiếu sáng ô tô: Các công tắc đèn pha trên ô tô hiện đại không trực tiếp kích hoạt mạch đèn pha. Thay vào đó, chúng gửi tín hiệu đến một mô-đun điều khiển ánh sáng (LCM). LCM này sau đó sẽ kích hoạt các rơ le để cấp nguồn cho đèn pha, đèn đỗ hoặc đèn đuôi xe tùy theo yêu cầu. Rơ le trung gian ở đây giúp LCM xử lý nhiều lệnh “bật” hoặc “không bật” các mạch khác nhau một cách linh hoạt, mà một công tắc thông thường không thể làm được.
Bảo vệ tủ lạnh: Rơ le được lắp đặt trong bộ bảo vệ tủ lạnh. Khi dòng điện yếu hoặc không ổn định, rơ le sẽ tự động ngắt điện để bảo vệ tủ lạnh khỏi hư hỏng. Khi dòng điện ổn định trở lại, rơ le sẽ đóng mạch, cấp điện để tủ lạnh hoạt động bình thường.

Những ví dụ này cho thấy rơ le trung gian đóng vai trò cốt lõi trong việc điều khiển và bảo vệ, giúp hệ thống hoạt động ổn định và an toàn hơn. Để đảm bảo mọi thiết bị trong hệ thống hoạt động hiệu quả, việc lựa chọn và lắp đặt các linh kiện điện tử chất lượng là điều vô cùng cần thiết. Ngay cả những thành phần như biến tần yaskawa a1000 cũng cần được tích hợp trong một hệ thống điện an toàn và đáng tin cậy.

Cấu Tạo và Nguyên Lý Hoạt Động Của Rơ Le Trung Gian

Dù có nhiều loại rơ le khác nhau, nhưng chúng đều tuân theo một nguyên lý hoạt động chung dựa trên cấu tạo cơ bản.

Cấu Tạo Chính Của Rơ Le Trung Gian

Một rơ le trung gian được cấu tạo từ hai phần chính:

Cuộn hút (Nam châm điện): Bao gồm lõi thép động, lõi thép tĩnh và cuộn dây. Cuộn dây có thể được dùng để cuộn cường độ, điện áp hoặc cả hai. Lõi thép động được định vị bằng một vít điều chỉnh căng bởi lò xo.
Mạch tiếp điểm (Mạch lực): Gồm tiếp điểm thuận (thường mở – NO) và tiếp điểm nghịch (thường đóng – NC). Các tiếp điểm này đảm nhận vai trò đóng cắt tín hiệu thiết bị tải với dòng nhỏ, được cách ly với cuộn hút.

Hiện nay, có rất nhiều nhà sản xuất rơ le nổi tiếng và phổ biến trên thị trường như Omron, Fuji Electric, Panasonic, Schneider, Kacon, Honeywell… Việc lựa chọn sản phẩm từ các thương hiệu uy tín sẽ đảm bảo chất lượng và độ bền cho hệ thống của bạn.

Nguyên Lý Hoạt Động Của Rơ Le Trung Gian

Nguyên lý hoạt động của rơ le trung gian khá đơn giản:

Khi có dòng điện chạy qua cuộn dây của nam châm điện trong rơ le, nó sẽ tạo ra một từ trường hút.
Từ trường này tác động lực hút làm cho lõi thép động di chuyển, dẫn đến việc đóng hoặc mở các tiếp điểm điện.
Sự thay đổi trạng thái của các tiếp điểm (từ thường đóng sang thường mở hoặc ngược lại) sẽ làm thay đổi trạng thái đóng mở của mạch điện được điều khiển. Tùy vào thiết kế, số lượng và loại tiếp điểm có thể khác nhau.

Rơ le trung gian có hai mạch hoạt động độc lập: một mạch điều khiển cuộn dây rơ le (xác định dòng chảy qua cuộn dây) và mạch còn lại điều khiển dòng điện có thể đi qua các tiếp điểm của rơ le hay không.

Tổng Quan Về Các Loại Rơ Le Trung Gian Phổ Biến

Trên thị trường, các loại rơ le trung gian thường được phân loại theo số chân và điện áp hoạt động. Ba loại phổ biến nhất là rơ le 5 chân, 8 chân và 14 chân, với điện áp có thể là 5V, 12V, 24V hoặc 220V tùy thuộc vào ứng dụng.

Việc xác định loại rơ le bạn đang sử dụng khá đơn giản, chỉ cần nhìn vào thông số kỹ thuật in trên sản phẩm hoặc đếm số chân thực tế.

Hình ảnh rơ le trung gian 8 chân Panasonic 24V minh họa

Trước khi đi sâu vào cách đấu rơ le trung gian 14 chân, chúng ta cần nắm rõ các ký hiệu cơ bản của rơ le:

SPST (Single-Pole, Single-Throw): Rơ le có 1 tiếp điểm dạng thường mở (NO).
DPST (Double-Pole, Single-Throw): Rơ le có 2 tiếp điểm dạng thường mở (NO).
SPDT (Single-Pole, Double-Throw): Rơ le có 1 cặp tiếp điểm gồm một thường đóng (NC) và một thường mở (NO), có chung một đầu (COM). Rơ le 14 chân thường có nhiều cặp tiếp điểm SPDT.

Hướng Dẫn Chi Tiết Cách Đấu Rơ Le Trung Gian 14 Chân

Rơ le 14 chân, còn được gọi là rơ le 4PDT (4 Pole Double Throw), có tổng cộng 4 cặp tiếp điểm độc lập, cung cấp sự linh hoạt cao trong các mạch điều khiển phức tạp.

Sơ Đồ Chân Rơ Le Trung Gian 14 Chân

Để đấu nối rơ le 14 chân, việc đầu tiên và quan trọng nhất là phải hiểu rõ sơ đồ chân của nó. Dưới đây là cấu trúc chân điển hình của một rơ le trung gian 14 chân:

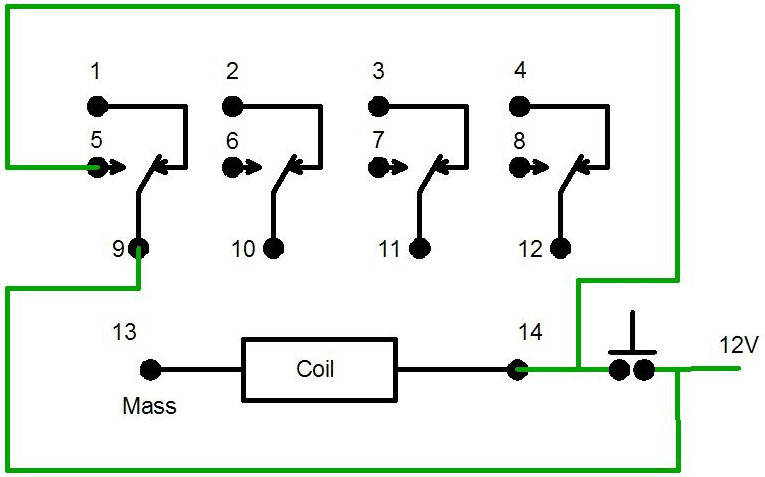

Sơ đồ nguyên lý và chân đấu nối của rơ le trung gian 14 chân

Chân 13 & 14: Đây là hai chân cấp nguồn cho cuộn hút (Coil) của rơ le. Khi cấp điện áp định mức (ví dụ: 12V, 24V DC hoặc 220V AC tùy loại rơ le) vào hai chân này, cuộn hút sẽ hoạt động và thay đổi trạng thái của các tiếp điểm.
Chân COM (Common): Chân chung của mỗi cặp tiếp điểm. Rơ le 14 chân có 4 chân COM, thường là chân 9, 10, 11, 12.
Chân NC (Normally Closed): Tiếp điểm thường đóng. Khi cuộn hút chưa được cấp điện, chân NC sẽ nối với chân COM. Rơ le 14 chân có 4 chân NC, thường là chân 1, 2, 3, 4.
Chân NO (Normally Open): Tiếp điểm thường mở. Khi cuộn hút chưa được cấp điện, chân NO sẽ không nối với chân COM. Khi cuộn hút được cấp điện, chân NO sẽ nối với chân COM. Rơ le 14 chân có 4 chân NO, thường là chân 5, 6, 7, 8.

Nguyên lý hoạt động tóm tắt: Khi cuộn hút (chân 13-14) được cấp điện, các tiếp điểm COM sẽ chuyển từ trạng thái nối với NC sang nối với NO. Khi ngắt điện khỏi cuộn hút, các tiếp điểm sẽ trở về trạng thái ban đầu. Để hiểu rõ hơn về cách các chân này hoạt động, bạn có thể tham khảo sơ đồ chân rơ le trung gian 14 chân chi tiết trên website của chúng tôi.

Các Bước Đấu Nối Rơ Le 14 Chân Cơ Bản

Việc đấu nối rơ le 14 chân đòi hỏi sự cẩn thận và hiểu biết về nguyên lý. Dưới đây là các bước cơ bản:

Xác định nguồn cấp và tải:
- Bạn cần biết điện áp làm việc của cuộn hút (Coil) trên rơ le (ghi rõ trên thân rơ le: 12VDC, 24VDC, 220VAC…).
- Xác định thiết bị cần điều khiển (tải) và điện áp/dòng điện mà tải yêu cầu.
Đấu nối nguồn cho cuộn hút (Chân 13 & 14):
- Nối nguồn điều khiển (ví dụ: từ PLC, công tắc, mạch điều khiển khác) vào chân 13 và 14 của rơ le.
- Đảm bảo cực tính nếu là nguồn DC (thường chân 13 là dương, 14 là âm hoặc ngược lại tùy nhà sản xuất, nên kiểm tra kỹ datasheet). Nếu là AC thì không cần quan tâm cực tính.
Đấu nối tải vào các tiếp điểm (COM, NC, NO):
- Trường hợp 1: Điều khiển tải BẬT khi rơ le có điện (Thường mở – NO).
  - Nối một cực của nguồn cấp cho tải vào chân COM (ví dụ: chân 9).
  - Nối cực còn lại của tải vào chân NO tương ứng (ví dụ: chân 5).
  - Khi rơ le có điện ở cuộn hút (chân 13-14), chân 9 sẽ nối với chân 5, cấp điện cho tải.
- Trường hợp 2: Điều khiển tải TẮT khi rơ le có điện (Thường đóng – NC).
  - Nối một cực của nguồn cấp cho tải vào chân COM (ví dụ: chân 9).
  - Nối cực còn lại của tải vào chân NC tương ứng (ví dụ: chân 1).
  - Khi rơ le chưa có điện ở cuộn hút, chân 9 sẽ nối với chân 1, cấp điện cho tải. Khi rơ le có điện, chân 9 sẽ ngắt kết nối với chân 1, làm ngắt điện tải.
Sử dụng nhiều tiếp điểm:
- Rơ le 14 chân có 4 cặp tiếp điểm độc lập. Bạn có thể sử dụng mỗi cặp để điều khiển một tải riêng biệt hoặc kết hợp chúng cho các chức năng phức tạp hơn (ví dụ: điều khiển đồng thời 4 thiết bị).
- Ví dụ: dùng cặp COM9-NO5 để bật đèn, cặp COM10-NO6 để bật quạt, v.v.

Lưu Ý Quan Trọng Khi Đấu Nối Rơ Le

Kiểm tra điện áp định mức: Luôn đảm bảo điện áp cấp cho cuộn hút phải đúng với điện áp định mức của rơ le. Cấp sai điện áp có thể làm hỏng rơ le hoặc khiến nó không hoạt động.
Công suất tiếp điểm: Mỗi tiếp điểm của rơ le có giới hạn dòng và điện áp chịu đựng. Không đấu tải có công suất vượt quá khả năng của tiếp điểm để tránh cháy hỏng rơ le.
An toàn điện: Luôn ngắt nguồn điện trước khi đấu nối hoặc tháo lắp rơ le. Sử dụng các dụng cụ bảo hộ và tuân thủ các quy tắc an toàn điện.
Đảm bảo kết nối chặt chẽ: Các mối nối phải chắc chắn, không lỏng lẻo để tránh phát sinh nhiệt, chập cháy hoặc gián đoạn hoạt động.
Tách biệt mạch điều khiển và mạch tải: Rơ le giúp cách ly hai mạch này, tận dụng lợi thế này để bảo vệ mạch điều khiển có công suất nhỏ khỏi ảnh hưởng của mạch tải công suất lớn.

Các Loại Rơ Le Trung Gian Khác (5 & 8 Chân)

Mặc dù trọng tâm là rơ le 14 chân, nhưng việc hiểu về cách đấu nối các loại rơ le khác cũng rất hữu ích.

Cách Đấu Nối Rơ Le 5 Chân

Rơ le 5 chân thường có một cặp tiếp điểm SPDT (một NO, một NC và một COM) cùng hai chân cấp nguồn cho cuộn hút.

Chân cấp nguồn: Thường là hai chân đối diện nhau hoặc được ký hiệu A1, A2.
Chân tiếp điểm: Gồm một chân COM (Common), một chân NO (Normally Open) và một chân NC (Normally Closed).
Nguyên lý hoạt động: Ở trạng thái bình thường (không có điện), chân COM nối với NC. Khi cấp nguồn cho cuộn hút, COM sẽ chuyển sang nối với NO và ngắt kết nối với NC.

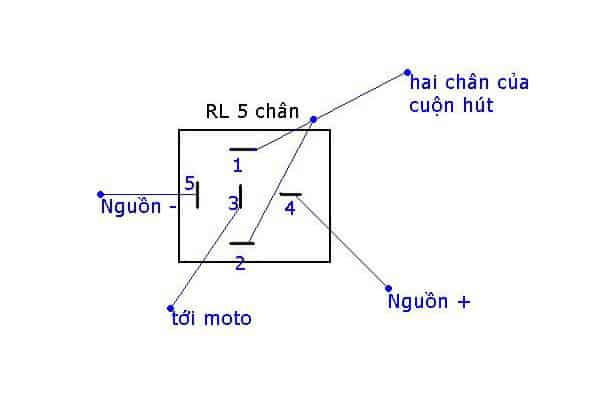

Sơ đồ cách đấu nối rơ le trung gian 5 chân chi tiết

Cách Đấu Nối Rơ Le 8 Chân

Rơ le 8 chân thường có hai cặp tiếp điểm SPDT độc lập và hai chân cấp nguồn cho cuộn hút.

Chân cấp nguồn: Thường là chân 1 và 5 (hoặc A1, A2 tùy nhà sản xuất).
Chân tiếp điểm:
- Cặp tiếp điểm thứ nhất: COM (chân 2), NC (chân 3), NO (chân 4).
- Cặp tiếp điểm thứ hai: COM (chân 6), NC (chân 7), NO (chân 8).
Nguyên lý hoạt động: Tương tự như rơ le 5 chân, khi cuộn hút được cấp điện, các chân COM (2 và 6) sẽ chuyển từ nối với NC (3 và 7) sang nối với NO (4 và 8).

Cũng giống như nguyên lý của rơ le 4 hoặc 5 chân, khi chưa có nguồn, các cặp NO ở trạng thái mở và các cặp NC ở trạng thái đóng. Khi cấp nguồn, các cặp NO đóng lại và các cặp NC mở ra.

Vai Trò Đa Dạng Của Rơ Le Trung Gian Trong Hệ Thống Điện

Rơ le trung gian được sử dụng rộng rãi trong các hệ thống điều khiển của thiết bị công nghiệp hay gia dụng hiện đại nhờ vào vai trò đa dạng của chúng.

Thay Thế Contactor Nhỏ: Với khả năng chịu tải nhất định, rơ le trung gian có thể được dùng thay thế cho các contactor nhỏ, đặc biệt trong điều khiển cửa cuốn điện và các thiết bị gia dụng nhỏ. Điều này không chỉ giúp tiết kiệm không gian mà còn cho phép điều khiển phần điện thiết bị tương đối tinh tế.
Nhận Một Hoặc Nhiều Tín Hiệu Điều Khiển: Đây là ứng dụng phổ biến trong điều khiển mạch. Rơ le trung gian giúp giải quyết vấn đề điều khiển nhiều contactor hoặc các thành phần khác chỉ với một hoặc nhiều tín hiệu đầu vào.
Tăng Khả Năng Tiếp Xúc: Mặc dù công suất tiếp điểm của rơ le trung gian không lớn, nhưng chỉ cần một dòng điện nhỏ để hoạt động. Chúng có thể được sử dụng làm môi chất để mở rộng công suất tiếp điểm, đặc biệt khi đầu ra của cảm biến hoặc triode không thể trực tiếp điều khiển tải lớn.
Chuyển Đổi Loại Tiếp Điểm: Trong hệ thống điều khiển điện công nghiệp, đôi khi quá trình điều khiển yêu cầu sử dụng các tiếp điểm thường đóng của contactor, nhưng các tiếp điểm này đã được sử dụng hết. Lúc này, rơ le trung gian có thể đấu song song với cuộn dây contactor ban đầu, và tiếp điểm thường đóng của rơ le trung gian sẽ đảm nhiệm vai trò chuyển đổi, giúp hoàn thành nhiệm vụ điều khiển một cách trơn tru.
Sử Dụng Như Một Công Tắc: Trong một bộ phận của mạch điều khiển, rơ le trung gian đóng vai trò điều khiển đóng mở. Ví dụ, trong các mạch khử dầu mỡ tự động của TV màu, triode bên trong điều khiển bật tắt rơ le trung gian, đồng thời điều khiển bật/tắt cuộn khử khí.
Chuyển Đổi Điện Áp và Loại Bỏ Nhiễu Mạch: Rơ le có thể giúp chuyển đổi các mức điện áp khác nhau giữa mạch điều khiển và mạch tải, đồng thời cung cấp một lớp cách ly, giúp loại bỏ nhiễu trong các dây chuyền điều khiển công nghiệp và điều khiển máy tính.

Việc hiểu và vận dụng linh hoạt các vai trò này sẽ giúp tối ưu hóa thiết kế mạch điện và nâng cao hiệu suất hoạt động của hệ thống. Để đảm bảo hệ thống điện hoạt động ổn định và an toàn, đừng quên kiểm tra các thông số dòng điện bằng thiết bị đo lường chuyên nghiệp như đồng hồ kẹp dòng kyoritsu.

Kết Luận

Rơ le trung gian, đặc biệt là loại 14 chân, là một thành phần không thể thiếu trong nhiều hệ thống điều khiển hiện đại. Với khả năng đóng vai trò trung gian, chuyển đổi tín hiệu và bảo vệ mạch, chúng mang lại sự linh hoạt và an toàn cao cho các ứng dụng điện. Việc nắm vững cách đấu rơ le trung gian 14 chân cùng với hiểu biết về cấu tạo và nguyên lý hoạt động của nó sẽ giúp bạn tự tin xây dựng và vận hành các mạch điện một cách hiệu quả.

Khi làm việc với điện, yếu tố an toàn luôn phải đặt lên hàng đầu. Đảm bảo bạn đã hiểu rõ các nguyên tắc an toàn, sử dụng đúng loại linh kiện và vật tư chất lượng. Tại Linhkien283, chúng tôi cung cấp đa dạng các loại linh kiện điện tử, máy in 3D và linh kiện cơ khí chính hãng, đảm bảo chất lượng để hỗ trợ mọi nhu cầu của bạn. Hãy liên hệ với chúng tôi để được tư vấn và lựa chọn những sản phẩm phù hợp nhất, bao gồm cả báo giá dây điện cadisun và nhiều mặt hàng khác!
