Bộ Điều Khiển Servo: “Bán Não” Của Hệ Thống Tự Động Hóa Chính Xác

Trong thế giới công nghiệp hiện đại, nơi mà sự chính xác và hiệu quả là yếu tố sống còn, các hệ thống truyền động tự động đóng vai trò cực kỳ quan trọng. Nổi bật trong số đó là hệ thống Servo, được ứng dụng rộng rãi từ máy CNC, robot công nghiệp đến các dây chuyền sản xuất phức tạp. Trái tim của mọi hệ thống Servo, bộ phận quyết định khả năng vận hành trơn tru và chính xác, chính là bộ điều khiển servo. Thiết bị này đóng vai trò như “bộ não”, điều khiển toàn bộ quá trình truyền động, biến các tín hiệu lệnh thành hành động vật lý một cách hoàn hảo.

Bộ Điều Khiển Servo Là Gì Và Cấu Thành Hệ Thống?

Bộ điều khiển Servo (hay còn gọi là Servo Drive) là thiết bị điện tử có nhiệm vụ nhận tín hiệu điều khiển từ bộ điều khiển trung tâm (như PLC, máy tính công nghiệp) và chuyển đổi chúng thành các tín hiệu điện phù hợp để điều khiển động cơ servo. Nó giúp động cơ thực hiện các chuyển động với độ chính xác cao về vị trí, tốc độ và mô-men xoắn.

Để một bộ điều khiển servo hoạt động tối ưu, nó cần sự phối hợp nhịp nhàng của bốn thành phần cơ bản trong một hệ thống Servo:

• Bộ khuếch đại Servo (hoặc bộ truyền động servo): Cung cấp năng lượng cho động cơ.
• Bộ điều khiển: Nhận lệnh và xử lý tín hiệu.
• Thiết bị phản hồi: Cảm biến vị trí hoặc tốc độ (ví dụ: encoder) cung cấp thông tin thực tế về trạng thái của động cơ.
• Động cơ Servo: Thực hiện chuyển động theo lệnh.

Trong các ứng dụng sản xuất, động cơ servo motor đặc biệt quan trọng vì khả năng cung cấp thông tin vị trí và chuyển động chính xác vượt trội so với các cảm biến thông thường. Servo drive không chỉ phản hồi tín hiệu từ PLC mà còn liên tục nhận thông tin về vị trí và tốc độ hiện tại của động cơ từ bộ mã hóa (encoder), từ đó đảm bảo quá trình vận hành luôn được kiểm soát chặt chẽ.

Bộ điều khiển Servo Drive – Bộ não của hệ thống tự động hóa

Vai Trò Thiết Yếu Của Bộ Điều Khiển Servo Trong Tự Động Hóa Công Nghiệp

Bộ điều khiển servo đóng một vai trò không thể thiếu trong quá trình tự động hóa công nghiệp. Nhiệm vụ chính của nó là thiết lập giao tiếp với bộ điều hành của hệ thống, sau đó dựa trên dữ liệu thu thập được từ thiết bị cảm biến và máy móc, điều chỉnh các thiết bị hoạt động theo chế độ đã được cài đặt từ trước.

Trong các dây chuyền sản xuất, bộ điều khiển này thường được xem là trái tim của hệ thống tự động, giúp điều hành các thiết bị như động cơ, van, bơm và nhiều thiết bị khác. Nhờ có nó, các quy trình sản xuất và các hoạt động khác sẽ diễn ra một cách chính xác, hiệu quả, giảm thiểu sai sót và tăng năng suất. Sự linh hoạt trong điều khiển cũng cho phép tích hợp các công nghệ mới như board mạch Arduino vào các hệ thống phức tạp hơn.

Cơ Chế Hoạt Động Của Bộ Điều Khiển Servo

Một động cơ servo công nghiệp cơ bản thường bao gồm động cơ DC nam châm vĩnh cửu và một máy đo tốc độ tích hợp, cung cấp điện áp đầu ra phản ánh tốc độ quay. Bộ điều khiển servo điện tử sẽ cung cấp năng lượng cho động cơ dựa trên tín hiệu từ máy đo tốc độ này.

Đối với các hệ thống động cơ servo phức tạp hơn, có nhiều vòng lặp nhúng được tinh chỉnh để đảm bảo hiệu suất tối ưu và điều khiển chuyển động chính xác. Hệ thống này sử dụng các vòng lặp dòng điện, vận tốc và vị trí, tận dụng thông tin phản hồi từ encoder một cách chính xác. Mỗi vòng lặp sẽ cung cấp thông tin cho vòng lặp tiếp theo, liên tục giám sát và điều chỉnh phản hồi. Để điều khiển năng lượng đưa vào động cơ servo, bộ điều khiển sử dụng Transistor có cực điều khiển cách ly (IGBT), một loại transistor công suất có khả năng chuyển mạch nhanh với dòng điện lớn. IGBT được điều khiển bởi thiết bị điện tử để tạo ra điện áp, dòng điện, tần số, phân cực và pha cần thiết cho động cơ servo hoạt động theo yêu cầu.

Sơ đồ nguyên lý hoạt động của bộ điều khiển Servo trong hệ thống

Phân Biệt Bộ Điều Khiển Servo Và Biến Tần

Bộ điều khiển servo và biến tần đều là các thiết bị điện tử được sử dụng để điều khiển động cơ. Tuy nhiên, chúng có những điểm khác biệt cơ bản về nguyên lý hoạt động và ứng dụng:

• Bộ điều khiển Servo: Được thiết kế để cung cấp khả năng điều khiển linh hoạt và chính xác cao đối với động cơ. Nó có khả năng kiểm soát đồng thời tốc độ, vị trí và mô-men xoắn của động cơ một cách tỉ mỉ. Điều này làm cho servo trở thành lựa chọn lý tưởng cho các ứng dụng đòi hỏi độ chính xác tuyệt đối như robot, máy CNC, hay các cơ cấu yêu cầu định vị chính xác. Ví dụ, trong ngành may mặc, động cơ của máy may công nghiệp có thể cần sự chính xác cao về tốc độ và vị trí mũi kim, tương tự như yêu cầu của motor máy may công nghiệp.

• Biến tần: Tập trung chủ yếu vào việc điều khiển tốc độ quay của động cơ bằng cách thay đổi tần số dòng điện xoay chiều. Biến tần thường được sử dụng để điều khiển động cơ trong các ứng dụng không đòi hỏi độ chính xác cao về vị trí hay mô-men xoắn, chẳng hạn như động cơ bơm nước, quạt thông gió, hay băng tải đơn giản.

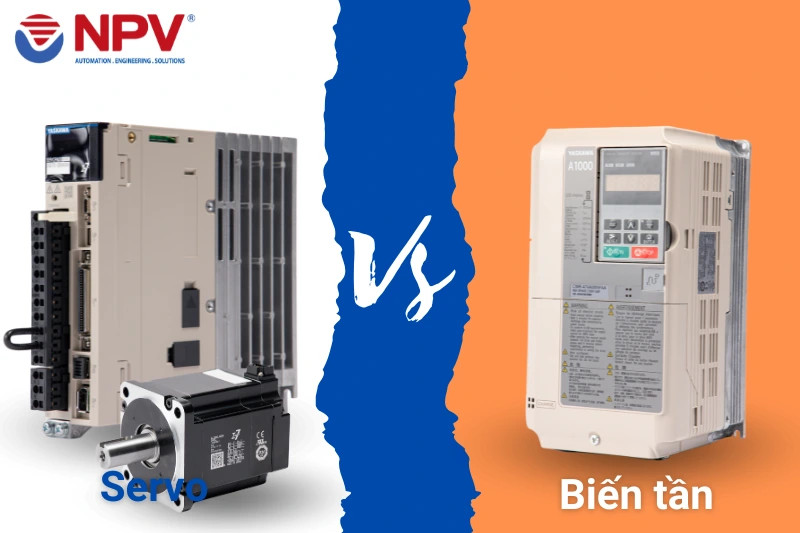

Bảng so sánh chi tiết giữa bộ điều khiển Servo và Biến tần

Các Chức Năng Và Cấu Trúc Chính Của Bộ Điều Khiển Servo

Bên cạnh việc cung cấp nguồn điện cho động cơ servo theo lệnh, bộ điều khiển servo còn sở hữu nhiều chức năng quan trọng khác, góp phần tối ưu hóa hiệu suất toàn hệ thống:

• Truyền thông với bộ điều khiển chuyển động: Có khả năng giao tiếp với các bộ điều khiển chuyển động (Motion Controller) khác thông qua các giao thức công nghiệp, giúp đảm bảo sự đồng bộ hóa và phối hợp nhịp nhàng trong quá trình làm việc của toàn bộ hệ thống.
• Đọc phản hồi từ bộ mã hóa xung vòng quay, điều chỉnh thời gian thực: Bộ điều khiển liên tục đọc tín hiệu phản hồi từ bộ mã hóa (encoder), từ đó đảm bảo vị trí và tốc độ của động cơ servo luôn được điều chỉnh chính xác, ngay lập tức và trong thời gian thực.
• Xử lý các tín hiệu vào/ra: Có khả năng xử lý các tín hiệu đầu vào và đầu ra, bao gồm tín hiệu từ các thiết bị an toàn, các chế độ đầu vào khác nhau cùng các tín hiệu đầu ra về trạng thái hoạt động của hệ thống. Đây cũng là nơi các cảm biến như bộ điều khiển nhiệt độ có thể được tích hợp để điều chỉnh các thông số vận hành.
• Điều khiển năng lượng cho động cơ: Bộ điều khiển quản lý việc cung cấp năng lượng cho động cơ servo một cách thông minh, giúp tối ưu hóa việc sử dụng năng lượng, nâng cao hiệu suất và tiết kiệm điện năng.
