Giải Pháp Bảo Vệ Pha Selec Toàn Diện: Hiểu Rõ Rơ Le Selec 600PSR

Trong thế giới công nghiệp hiện đại, sự ổn định của hệ thống điện ba pha đóng vai trò then chốt cho hoạt động sản xuất liên tục và hiệu quả. Tuy nhiên, các sự cố như mất pha, ngược pha, hay điện áp không ổn định có thể gây ra những thiệt hại nghiêm trọng cho động cơ và các thiết bị điện đắt tiền. Đó là lý do tại sao giải pháp bảo vệ pha Selec trở thành một phần không thể thiếu, giúp bảo vệ an toàn và tối ưu hóa hiệu suất vận hành. Bài viết này sẽ đi sâu vào tìm hiểu rơ le bảo vệ pha Selec 600PSR – một thiết bị được tin dùng với khả năng bảo vệ toàn diện, từ cấu tạo đến cách đấu nối và kiểm tra chức năng.

Tầm Quan Trọng Của Việc Bảo Vệ Pha Trong Hệ Thống 3 Pha

Hệ thống điện ba pha được ứng dụng rộng rãi trong công nghiệp để cấp nguồn cho động cơ, máy nén, bơm và nhiều thiết bị khác. Sự cân bằng và đúng thứ tự của các pha là yếu tố sống còn. Khi xảy ra mất pha hoặc ngược pha, hậu quả có thể rất nghiêm trọng:

Mất pha (Phase Loss): Một trong ba pha bị ngắt hoặc suy giảm điện áp đáng kể. Điều này khiến động cơ ba pha hoạt động như động cơ một pha, gây ra dòng điện quá tải ở hai pha còn lại, dẫn đến quá nhiệt, hỏng cuộn dây, giảm tuổi thọ động cơ hoặc thậm chí cháy nổ.
Ngược pha (Phase Reversal): Thứ tự pha bị đảo lộn (ví dụ: R-S-T thành R-T-S). Đối với các thiết bị nhạy cảm với chiều quay như động cơ bơm, băng tải, hoặc hệ thống làm lạnh, việc quay ngược chiều có thể gây hư hỏng cơ khí, gián đoạn quy trình sản xuất và mất an toàn vận hành.

Việc trang bị các thiết bị chống mất pha và ngược pha không chỉ bảo vệ tài sản mà còn đảm bảo an toàn cho người vận hành, duy trì tính liên tục của dây chuyền sản xuất.

Giới Thiệu Tổng Quan Rơ Le Bảo Vệ Pha Selec 600PSR

Selec 600PSR là một rơ le bảo vệ được thiết kế chuyên biệt để giám sát và bảo vệ các mạch điện ba pha khỏi các sự cố mất pha và ngược pha. Với thiết kế nhỏ gọn, dễ dàng lắp đặt trên thanh ray, Selec 600PSR đã trở thành lựa chọn hàng đầu cho nhiều ứng dụng công nghiệp.

Các Tính Năng Nổi Bật

Khả năng tương thích rộng: Dùng cho mạng điện 3 pha 3 dây với dải điện áp hoạt động rộng từ 280V đến 528V AC, phù hợp với hầu hết các tiêu chuẩn công nghiệp.
Bảo vệ toàn diện: Phát hiện nhanh chóng tình trạng mất pha và ngược pha, đảm bảo động cơ và thiết bị được vận hành trong điều kiện an toàn.
Chức năng thấp áp: Khi điện áp xuống thấp hơn 280V AC, ngõ ra sẽ tác động, cảnh báo hoặc ngắt mạch để bảo vệ thiết bị khỏi tình trạng thiếu điện áp.
Tự động reset: Thiết bị có khả năng tự động khởi động lại sau khi tình trạng lỗi đã được khắc phục, giúp giảm thiểu thời gian ngừng hoạt động và yêu cầu can thiệp thủ công.
Thời gian tác động nhanh: Với thời gian tác động tối đa chỉ 100ms, rơ le phản ứng cực kỳ nhanh, kịp thời ngắt mạch để ngăn chặn thiệt hại.
Ngõ ra linh hoạt: Trang bị 1 cặp tiếp điểm (NO/5A, NC/3A @ 250V AC) cho phép kết nối dễ dàng với các mạch điều khiển, công tắc tơ hoặc hệ thống cảnh báo.
Thiết kế nhỏ gọn: Dễ dàng lắp đặt trong tủ điện, tiết kiệm không gian.

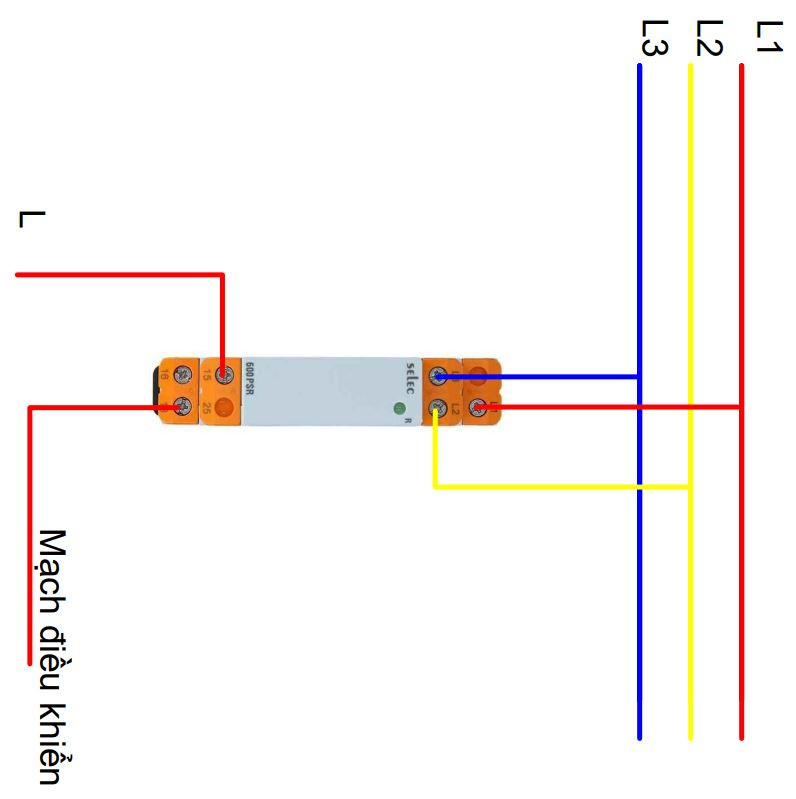

Rơ le bảo vệ pha Selec 600PSR với sơ đồ đấu nối chi tiết

Hướng Dẫn Đấu Nối Rơ Le Bảo Vệ Pha Selec 600PSR Chi Tiết

Việc đấu nối đúng cách là yếu tố quan trọng để rơ le Selec 600PSR hoạt động hiệu quả. Dưới đây là sơ đồ và hướng dẫn cơ bản:

Sơ Đồ Đấu Nối Cơ Bản

Rơ le Selec 600PSR thường có các chân ký hiệu như L1, L2, L3 (hoặc R, S, T) để nhận nguồn ba pha, và các chân ngõ ra tiếp điểm (ví dụ: 15, 16, 18 hoặc COM, NC, NO) để điều khiển mạch công suất hoặc mạch cảnh báo.

Cấp nguồn cho rơ le: Nối trực tiếp ba dây pha của hệ thống điện 3 pha vào các chân L1, L2, L3 trên rơ le Selec 600PSR. Đảm bảo đúng thứ tự pha ban đầu nếu hệ thống yêu cầu.
Đấu nối mạch điều khiển:
- Sử dụng tiếp điểm thường mở (NO) của rơ le (chân 15 và 18) để điều khiển cuộn dây của công tắc tơ hoặc một rơ le trung gian khác. Khi không có lỗi, tiếp điểm này sẽ đóng, cho phép cấp nguồn cho tải. Khi có lỗi (mất pha/ngược pha), tiếp điểm sẽ mở ra, ngắt nguồn tải.
- Sử dụng tiếp điểm thường đóng (NC) của rơ le (chân 15 và 16) để kích hoạt mạch cảnh báo hoặc đèn báo lỗi khi có sự cố.

Lưu Ý Khi Đấu Nối

Đảm bảo ngắt toàn bộ nguồn điện trước khi thực hiện đấu nối để tránh nguy hiểm.
Sử dụng dây dẫn có tiết diện phù hợp với dòng điện định mức của mạch.
Kiểm tra kỹ các mối nối để đảm bảo chắc chắn, không bị lỏng lẻo hoặc chập mạch.
Tham khảo tài liệu kỹ thuật chi tiết của nhà sản xuất để có hướng dẫn đấu nối chính xác nhất cho từng phiên bản sản phẩm.
Có thể tích hợp rơ le này với các chuyển mạch 3 vị trí khác trong tủ điều khiển để linh hoạt hơn trong việc vận hành và bảo trì hệ thống.

Cài Đặt và Kiểm Tra Chức Năng Bảo Vệ Ngược Pha

Chức năng bảo vệ ngược pha của Selec 600PSR là tự động và không yêu cầu cài đặt phức tạp. Thiết bị sẽ liên tục giám sát thứ tự pha.

Nguyên Lý Hoạt Động

Khi ba pha L1, L2, L3 được cấp vào rơ le theo một thứ tự đúng (ví dụ: R-S-T), rơ le sẽ kích hoạt tiếp điểm ngõ ra (NO đóng). Nếu thứ tự pha bị đảo ngược (ví dụ: R-T-S), rơ le sẽ ngay lập tức nhận diện lỗi và ngắt tiếp điểm ngõ ra (NO mở), cắt nguồn đến tải.

Cách Test Chức Năng Ngược Pha

Để kiểm tra chức năng này, bạn có thể thực hiện như sau (lưu ý cẩn thận và đảm bảo an toàn):

Đấu nối rơ le Selec 600PSR vào hệ thống điện 3 pha theo thứ tự pha chuẩn.
Quan sát trạng thái đèn báo và tiếp điểm ngõ ra. Rơ le sẽ ở trạng thái hoạt động bình thường.
Tắt nguồn hệ thống.
Đảo vị trí hai trong ba dây pha cấp vào rơ le (ví dụ: đổi L2 và L3).
Cấp lại nguồn.
Quan sát rơ le: Đèn báo lỗi ngược pha sẽ sáng (nếu có) và tiếp điểm ngõ ra sẽ không đóng (hoặc mở nếu đang đóng), ngăn không cho tải hoạt động. Điều này xác nhận chức năng bảo vệ ngược pha đang hoạt động đúng.
Tắt nguồn và khôi phục lại thứ tự pha ban đầu.

Cài Đặt và Kiểm Tra Chức Năng Bảo Vệ Mất Pha

Tương tự như chức năng ngược pha, bảo vệ mất pha trên Selec 600PSR cũng hoạt động tự động mà không cần cấu hình phức tạp.

Nguyên Lý Hoạt Động

Rơ le Selec 600PSR liên tục đo lường điện áp của cả ba pha. Nếu một trong ba pha bị mất (điện áp giảm xuống dưới ngưỡng quy định) hoặc bị suy yếu nghiêm trọng, rơ le sẽ phát hiện và ngay lập tức tác động ngõ ra để bảo vệ thiết bị.

Cách Test Chức Năng Mất Pha

Thực hiện kiểm tra chức năng mất pha cần cẩn trọng để đảm bảo an toàn:

Đấu nối rơ le Selec 600PSR vào hệ thống điện 3 pha và cấp nguồn. Rơ le sẽ hoạt động bình thường.
Tắt nguồn hệ thống.
Tháo một trong ba dây pha cấp vào rơ le (ví dụ: tháo dây L2).
Cấp lại nguồn.
Quan sát rơ le: Đèn báo lỗi mất pha sẽ sáng (nếu có) và tiếp điểm ngõ ra sẽ không đóng (hoặc mở nếu đang đóng), ngăn không cho tải hoạt động.
Tắt nguồn và kết nối lại dây pha đã tháo.

Ngoài ra, Selec 600PSR cũng có khả năng bảo vệ thấp áp. Khi điện áp tổng hoặc điện áp pha xuống dưới mức 280V AC, rơ le cũng sẽ kích hoạt bảo vệ.

Lợi Ích Khi Sử Dụng Giải Pháp Bảo Vệ Pha Selec 600PSR

Việc tích hợp rơ le bảo vệ pha Selec 600PSR mang lại nhiều lợi ích vượt trội cho hệ thống điện công nghiệp:

Tăng tuổi thọ thiết bị: Giảm thiểu rủi ro hỏng hóc cho động cơ và các thiết bị 3 pha do mất pha hoặc ngược pha, kéo dài đáng kể tuổi thọ sử dụng.
Giảm chi phí sửa chữa và bảo trì: Ngăn chặn các sự cố lớn, hạn chế nhu cầu thay thế linh kiện đắt tiền và chi phí nhân công sửa chữa.
Đảm bảo an toàn vận hành: Bảo vệ người vận hành khỏi các nguy hiểm tiềm ẩn do thiết bị quay sai chiều hoặc bị quá tải nhiệt.
Duy trì hiệu suất sản xuất: Tránh gián đoạn sản xuất đột ngột, giúp dây chuyền hoạt động liên tục và ổn định.
Lắp đặt và sử dụng dễ dàng: Thiết kế thân thiện, dễ dàng tích hợp vào các hệ thống điện hiện có.
Có thể hoạt động hiệu quả để bảo vệ các thiết bị nhạy cảm như biến tần ABB khỏi các sự cố điện lưới.

Kết Luận

Rơ le bảo vệ pha Selec 600PSR là một giải pháp hiệu quả và đáng tin cậy để bảo vệ các hệ thống điện 3 pha khỏi những rủi ro nghiêm trọng như mất pha và ngược pha. Với khả năng giám sát tự động, thời gian tác động nhanh và thiết kế nhỏ gọn, thiết bị này không chỉ giúp tăng cường an toàn mà còn tối ưu hóa hiệu suất và kéo dài tuổi thọ cho các thiết bị công nghiệp. Đầu tư vào một thiết bị bảo vệ pha chất lượng như Selec 600PSR là một quyết định thông minh, mang lại sự an tâm và hiệu quả kinh tế lâu dài cho mọi doanh nghiệp. Để tìm hiểu thêm về Selec 600PSR và các giải pháp linh kiện điện khác, hãy liên hệ với chúng tôi để được tư vấn chi tiết.
