Thiết Bị Chống Mất Pha: Lá Chắn An Toàn Toàn Diện Cho Hệ Thống Điện 3 Pha

Trong ngành công nghiệp hiện đại, nơi máy móc và thiết bị điện đóng vai trò chủ chốt, việc đảm bảo an toàn và ổn định cho hệ thống điện là ưu tiên hàng đầu. Đặc biệt, với các hệ thống sử dụng điện 3 pha, sự cố mất pha không chỉ gây gián đoạn sản xuất mà còn tiềm ẩn nguy cơ hư hỏng nặng nề cho động cơ và các thiết bị liên quan. Đây chính là lý do vì sao việc trang bị thiết bị chống mất pha trở nên cực kỳ cần thiết, hoạt động như một “vệ sĩ” đáng tin cậy, giúp bảo vệ tài sản và duy trì hoạt động liên tục.

Mất Pha Là Gì Và Tại Sao Cần Bảo Vệ?

Hệ thống điện 3 pha được thiết kế để cung cấp nguồn năng lượng ổn định và mạnh mẽ cho các thiết bị công suất lớn, đặc biệt là động cơ điện 3 pha. Tuy nhiên, trong quá trình vận hành, có thể xảy ra tình trạng một hoặc hai trong ba pha bị gián đoạn, được gọi là sự cố mất pha.

Sự cố mất pha, dù chỉ diễn ra trong thời gian ngắn, cũng có thể gây ra những hậu quả vô cùng nghiêm trọng:

Hư hỏng động cơ: Khi một pha bị mất, hai pha còn lại sẽ phải “gánh” toàn bộ tải, dẫn đến dòng điện tăng cao ở các pha còn lại, gây quá nhiệt và cháy cuộn dây động cơ. Điều này làm giảm tuổi thọ động cơ đáng kể, thậm chí gây hỏng hóc hoàn toàn, đòi hỏi chi phí sửa chữa hoặc thay thế tốn kém.
Gián đoạn sản xuất: Máy móc ngừng hoạt động đột ngột vì mất pha sẽ làm đình trệ toàn bộ quy trình sản xuất, gây thiệt hại về kinh tế do mất thời gian và năng suất.
Nguy cơ cháy nổ: Tình trạng quá tải và quá nhiệt kéo dài có thể dẫn đến nguy cơ chập cháy, gây mất an toàn nghiêm trọng cho người và tài sản.

Chính vì những lý do này, việc áp dụng các biện pháp bảo vệ khỏi sự cố mất pha là một khoản đầu tư thông minh, giúp giảm thiểu rủi ro và tăng cường độ tin cậy cho toàn bộ hệ thống điện. Để đảm bảo an toàn cho động cơ và các thiết bị điện 3 pha, việc trang bị thiết bị chống mất pha điện 3 pha là giải pháp tối ưu.

Cơ Chế Hoạt Động Của Hệ Thống Bảo Vệ Mất Pha

Để bảo vệ thiết bị hiệu quả khỏi sự cố mất pha, một hệ thống tích hợp nhiều thành phần điện là cần thiết. Trong đó, rơ le bảo vệ mất pha đóng vai trò trung tâm. Thiết bị này không trực tiếp ngắt nguồn điện mà hoạt động như một “tai mắt” thông minh, giám sát trạng thái của các pha điện và đưa ra tín hiệu cảnh báo khi phát hiện sự cố.

Khi rơ le phát hiện mất pha, nó sẽ thay đổi trạng thái của tiếp điểm. Tín hiệu này sau đó được sử dụng để điều khiển các thiết bị đóng cắt điện chính như contactor (khởi động từ) hoặc aptomat. Ví dụ, tiếp điểm của rơ le sẽ được đấu nối với cuộn hút của contactor. Ở trạng thái bình thường, tiếp điểm đóng, cấp điện cho cuộn hút và contactor đóng, cho phép dòng điện chạy qua thiết bị. Khi có sự cố mất pha, tiếp điểm của rơ le sẽ mở ra, ngắt nguồn cấp cho cuộn hút, làm contactor nhả ra và cắt điện hoàn toàn khỏi thiết bị tải (chẳng hạn như động cơ), từ đó bảo vệ chúng khỏi hư hại.

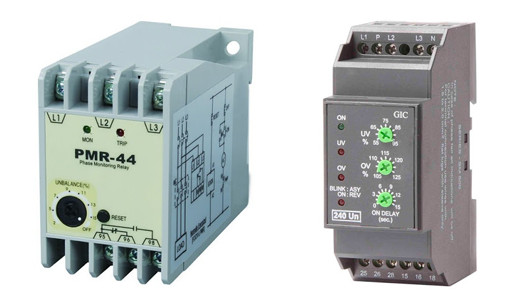

Thiết bị chống mất pha đa năng tích hợp bảo vệ quá áp và thấp áp

Rơ Le Bảo Vệ Mất Pha – “Trái Tim” Của Hệ Thống

Rơ le bảo vệ mất pha là một thiết bị chuyên dụng được thiết kế để phát hiện các bất thường về điện áp trong hệ thống 3 pha, đặc biệt là tình trạng mất pha. Chức năng chính của nó là đưa ra cảnh báo thông qua sự thay đổi trạng thái của tiếp điểm (thường đóng thành thường hở hoặc ngược lại) khi phát hiện sự cố.

Một điểm cần lưu ý là rơ le bảo vệ mất pha bản thân nó chỉ có chức năng cảnh báo hoặc phát hiện lỗi chứ không trực tiếp ngắt nguồn điện cho thiết bị. Để hệ thống hoạt động hiệu quả, rơ le cần phải được kết hợp với các thiết bị đóng cắt khác như contactor. Khi rơ le phát hiện sự cố, nó sẽ gửi tín hiệu để contactor hoặc aptomat ngắt nguồn điện, bảo vệ thiết bị khỏi hư hại.

Ngày nay, đa số các loại rơ le bảo vệ mất pha hiện đại còn được tích hợp nhiều tính năng bảo vệ bổ sung, tăng cường khả năng an toàn cho hệ thống. Chúng có thể phát hiện và cảnh báo các sự cố như:

Thấp áp/Quá áp: Điện áp nguồn thấp hoặc cao hơn ngưỡng cho phép.
Ngược pha/Thứ tự pha: Thứ tự pha bị đảo lộn, gây nguy hiểm cho các động cơ quay theo chiều cố định.
Mất cân bằng pha: Điện áp giữa các pha không đều, ảnh hưởng đến hiệu suất và tuổi thọ thiết bị.

Một số dòng rơ le cao cấp còn cho phép điều chỉnh ngưỡng điện áp và thời gian tác động, giúp người dùng tùy biến mức độ bảo vệ phù hợp với đặc thù của từng hệ thống. Để giám sát toàn bộ hệ thống điện, việc kết hợp với công tơ 3 pha sẽ cung cấp cái nhìn tổng quan về mức tiêu thụ và chất lượng điện năng.

Ứng Dụng Thực Tế: Sơ Đồ Mạch Điện Bảo Vệ Mất Pha

Việc hiểu sơ đồ đấu nối là rất quan trọng để lắp đặt và vận hành thiết bị chống mất pha một cách chính xác. Dưới đây là mô tả về sơ đồ mạch điện bảo vệ mất pha cơ bản:

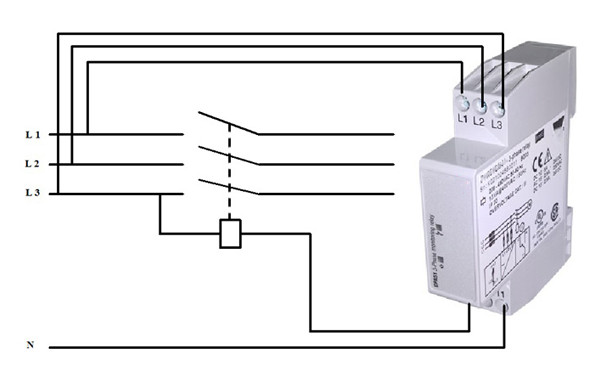

Sơ đồ đấu nối mạch điện của hệ thống bảo vệ mất pha cho động cơ

Trong sơ đồ này:

Nguồn điện 3 pha (R, S, T) được cấp trực tiếp vào 3 cực đầu vào của rơ le bảo vệ mất pha. Rơ le sẽ liên tục giám sát trạng thái của cả 3 pha này.
Tiếp điểm thường đóng (NC) của rơ le bảo vệ mất pha được đấu nối tiếp với cuộn hút của contactor (khởi động từ).
Khi hệ thống điện hoạt động bình thường, không có sự cố mất pha, tiếp điểm của rơ le sẽ đóng lại, cấp điện cho cuộn hút của contactor. Lúc này, contactor sẽ đóng các tiếp điểm chính, cho phép dòng điện 3 pha đi qua và cấp nguồn cho động cơ hoặc thiết bị tải để hoạt động.
Ngược lại, khi xảy ra sự cố mất pha, rơ le sẽ phát hiện và ngay lập tức thay đổi trạng thái của tiếp điểm từ thường đóng sang thường hở. Điều này làm ngắt nguồn điện cấp cho cuộn hút của contactor, khiến contactor nhả ra và ngắt toàn bộ nguồn điện 3 pha khỏi thiết bị tải.
Quá trình này diễn ra tự động và nhanh chóng, giúp bảo vệ động cơ và các thiết bị khác khỏi hư hại do chạy non tải hoặc quá tải do mất pha.

Bên cạnh rơ le bảo vệ mất pha, các hệ thống an toàn điện còn có thể tích hợp thêm rơ le nhiệt độ để bảo vệ động cơ khỏi tình trạng quá nhiệt khi quá tải, dù có hay không có sự cố mất pha.

Các Dòng Thiết Bị Chống Mất Pha Phổ Biến Trên Thị Trường

Trên thị trường hiện nay có nhiều nhà sản xuất uy tín cung cấp các dòng thiết bị chống mất pha với đa dạng tính năng và mức giá, phù hợp với nhiều nhu cầu khác nhau.

Rơ le bảo vệ mất pha Schneider

Schneider Electric là một thương hiệu toàn cầu nổi tiếng về các giải pháp quản lý năng lượng và tự động hóa. Các dòng rơ le bảo vệ mất pha của Schneider được đánh giá cao về độ bền, độ chính xác và khả năng tích hợp linh hoạt trong các hệ thống công nghiệp.

Một số model tiêu biểu:

Rơ le RM22TR33 / RM22TR31: Cung cấp chức năng bảo vệ mất pha, thấp áp, quá áp. Người dùng có thể điều chỉnh ngưỡng điện áp và thời gian tác động, mang lại sự linh hoạt cao.
Rơ le RM22TG20: Dòng rơ le cơ bản hơn, bảo vệ mất pha, thấp áp, quá áp nhưng không có khả năng điều chỉnh ngưỡng và thời gian tác động. Phù hợp cho các ứng dụng đơn giản.
Rơ le PMR-440N7: Thiết bị đa năng, bảo vệ mất pha, mất cân bằng pha, ngược pha, thứ tự pha. Có khả năng điều chỉnh các thông số cài đặt chi tiết.

Rơ le bảo vệ mất pha Selec

Selec là một nhà sản xuất thiết bị tự động hóa công nghiệp đến từ Ấn Độ, nổi bật với các sản phẩm chất lượng tốt và giá thành cạnh tranh. Rơ le bảo vệ mất pha của Selec cũng rất đa dạng về tính năng, đáp ứng nhiều yêu cầu bảo vệ khác nhau.

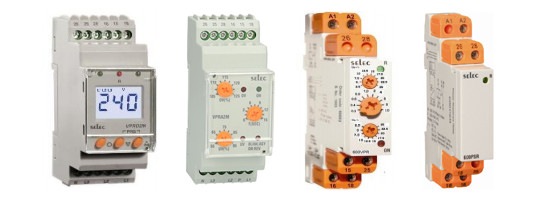

Rơ le bảo vệ mất pha Selec với nhiều tính năng nâng cao

Các sản phẩm nổi bật:

Rơ le 900VPR-2-280/520V: Là loại rơ le điện áp và tần số đa chức năng, bảo vệ thấp áp, quá áp, thấp tần số, quá tần số, mất cân bằng pha, thứ tự pha và mất pha.
Rơ le VPRD2M-BL: Tập trung vào các tính năng bảo vệ chính như thấp áp, quá áp, mất cân bằng pha, thứ tự pha và mất pha.
Rơ le VPRA2M: Bảo vệ thấp áp, quá áp, ngược pha, mất pha và mất cân bằng pha.
Rơ le 600VPR-310/520: Bảo vệ quá áp, thấp áp, ngược pha và mất pha.
Rơ le 600PSR-280/520: Chuyên biệt để bảo vệ ngược pha và mất pha.

Rơ le bảo vệ mất pha Mikro

Mikro là thương hiệu đến từ Malaysia, chuyên cung cấp các thiết bị điện và tự động hóa. Rơ le bảo vệ mất pha Mikro được tin dùng nhờ độ tin cậy và khả năng hoạt động ổn định trong nhiều môi trường công nghiệp.

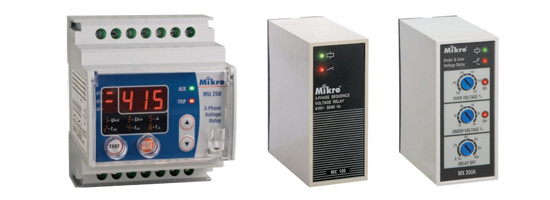

Giải pháp bảo vệ điện áp đa năng từ rơ le mất pha Mikro

Một số dòng sản phẩm được ưa chuộng:

Rơ le MX100-400V: Chức năng bảo vệ mất pha và ngược pha cơ bản.
Rơ le MX200A-380V: Bảo vệ quá áp, thấp áp và mất pha.
Rơ le MX210-415V: Bảo vệ quá áp, thấp áp, mất pha và thứ tự pha.
Rơ le MU350-415V / MU250-415V: Các rơ le đa chức năng hơn, bảo vệ quá áp, thấp áp, mất pha, cân bằng pha và thứ tự pha.
Rơ le MU2300-240AD: Dòng rơ le bảo vệ điện áp đa tính năng cao cấp, có khả năng truyền thông RS-485 để tích hợp vào các hệ thống giám sát và điều khiển lớn.

Kết Luận

Sự cố mất pha là một trong những mối đe dọa lớn nhất đối với tuổi thọ và hiệu suất của động cơ cũng như các thiết bị điện 3 pha khác. Việc đầu tư vào thiết bị chống mất pha không chỉ là một biện pháp phòng ngừa mà còn là yếu tố then chốt để đảm bảo an toàn, duy trì hoạt động ổn định và tối ưu chi phí vận hành cho các doanh nghiệp.
