Bảng Tra Dòng Điện Cho Phép Của Dây Dẫn Nhôm: Hướng Dẫn Chi Tiết Từ Linhkien283

Trong thế giới điện năng ngày nay, việc đảm bảo an toàn và hiệu quả cho mọi hệ thống là điều tối quan trọng. Đặc biệt, khi làm việc với dây dẫn nhôm – một lựa chọn phổ biến nhờ chi phí hợp lý và trọng lượng nhẹ – việc hiểu rõ về khả năng chịu tải của chúng là không thể thiếu. Từ những kiến thức chuyên sâu được Linhkien283 tổng hợp, bài viết này sẽ đi sâu vào bảng tra dòng điện cho phép của dây dẫn nhôm, giúp bạn chọn lựa và sử dụng dây dẫn đúng cách, đảm bảo an toàn tuyệt đối cho mọi công trình.

Dòng Điện Cho Phép Của Dây Dẫn Nhôm Là Gì?

Bạn có bao giờ tự hỏi, một sợi dây nhôm bé nhỏ có thể “gánh” được bao nhiêu điện mà không bị “quá sức” chưa? Đơn giản mà nói, dòng điện cho phép của dây dẫn nhôm chính là giới hạn an toàn về cường độ dòng điện (Ampe) mà sợi dây đó có thể tải liên tục trong điều kiện vận hành bình thường, mà không bị nóng quá mức hoặc hư hỏng. Vượt quá giới hạn này không chỉ gây lãng phí năng lượng, làm giảm tuổi thọ của dây dẫn mà còn tiềm ẩn nguy cơ cháy nổ cực kỳ nguy hiểm. Việc xác định chính xác giá trị này là bước đầu tiên và quan trọng nhất để thiết kế, lắp đặt một hệ thống điện an toàn và bền vững. Điều này không chỉ liên quan đến tiết diện dây mà còn phụ thuộc vào nhiều yếu tố phức tạp khác, đòi hỏi sự cẩn trọng và kiến thức chuyên môn.

Sự khác biệt giữa dây dẫn nhôm và dây đồng nằm ở khả năng dẫn điện. Mặc dù đồng có độ dẫn điện tốt hơn và mềm dẻo hơn, nhưng nhôm lại nổi bật với trọng lượng nhẹ và chi phí thấp hơn đáng kể, làm cho nó trở thành lựa chọn ưu tiên trong nhiều hệ thống truyền tải điện trung và cao thế. Tuy nhiên, những đặc tính riêng biệt này cũng đòi hỏi chúng ta phải có những tiêu chuẩn và phương pháp tính toán riêng biệt để đảm bảo an toàn.

Những Yếu Tố Nào Ảnh Hưởng Đến Khả Năng Chịu Tải Của Dây Nhôm?

Khả năng chịu tải của dây dẫn nhôm không chỉ là một con số cố định mà nó là kết quả của sự tương tác giữa nhiều yếu tố khác nhau. Giống như một chiếc xe tải, trọng tải nó có thể chở không chỉ phụ thuộc vào kích thước của thùng xe mà còn bởi điều kiện đường xá, thời tiết, và cả cách bố trí hàng hóa. Với dây dẫn nhôm cũng vậy, các yếu tố dưới đây đóng vai trò quyết định đến dòng điện an toàn mà chúng có thể mang.

Nhiệt Độ Môi Trường Xung Quanh

Nhiệt độ môi trường là một trong những “kẻ thù” thầm lặng của dây dẫn. Khi môi trường xung quanh nóng lên, khả năng tản nhiệt của dây dẫn sẽ bị giảm sút đáng kể. Điều này có nghĩa là, để tránh quá nhiệt, lượng dòng điện mà dây có thể tải cũng phải được giảm xuống. Các chuyên gia thường khẳng định, nhiệt độ cao làm giảm khả năng dẫn điện và gia tăng nguy cơ quá tải, hư hỏng cho dây. Chính vì vậy, nếu bạn đang lắp đặt hệ thống điện ở những nơi có nhiệt độ khắc nghiệt, việc điều chỉnh dòng điện cho phép là bắt buộc. Một công thức chung thường được áp dụng để tính toán điều chỉnh này như sau:

Dòng điện cho phép (thực tế) = Dòng điện cơ bản x (1 – Chênh lệch nhiệt độ / Nhiệt độ tối đa cho phép)

Trong đó, “Dòng điện cơ bản” là giá trị bạn tra được từ bảng chuẩn, “Chênh lệch nhiệt độ” là sự khác biệt giữa nhiệt độ môi trường thực tế và nhiệt độ chuẩn của bảng, và “Nhiệt độ tối đa cho phép” là giới hạn nhiệt độ mà vật liệu cách điện của dây có thể chịu đựng. Việc bỏ qua yếu tố này có thể dẫn đến những hậu quả khó lường.

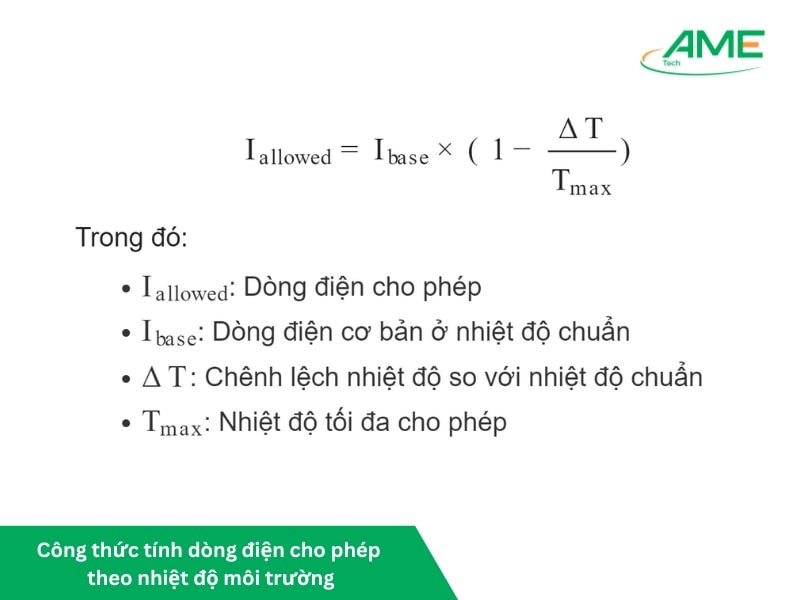

Công thức tính dòng điện cho phép theo nhiệt độ môi trường*Hình ảnh: Công thức điều chỉnh dòng điện cho phép của dây dẫn nhôm theo nhiệt độ môi trường.*

Kích Thước Tiết Diện Và Chiều Dài Dây Dẫn

Hãy hình dung một con đường. Con đường càng rộng, càng ngắn thì càng nhiều xe có thể lưu thông dễ dàng. Dây dẫn cũng tương tự. Tiết diện của dây dẫn (được đo bằng mm²) có mối quan hệ trực tiếp với khả năng chịu tải của nó. Dây có tiết diện lớn hơn sẽ có điện trở nhỏ hơn, cho phép dòng điện lớn hơn chạy qua mà không gây nóng quá mức. Ngược lại, dây có tiết diện nhỏ sẽ nhanh chóng bị quá nhiệt khi tải dòng lớn.

Không chỉ tiết diện, chiều dài của dây dẫn cũng là một yếu tố quan trọng. Dây càng dài, điện trở tổng thể càng tăng lên, dẫn đến sụt áp và tăng nhiệt độ trên toàn bộ chiều dài dây. Điều này có nghĩa là, đối với cùng một tiết diện, dây dài hơn sẽ có dòng điện cho phép thấp hơn so với dây ngắn hơn để đảm bảo an toàn. Khi tính toán cho các công trình lớn, việc tối ưu hóa cả tiết diện và chiều dài là cần thiết để tránh lãng phí vật tư và đảm bảo hiệu suất. Đặc biệt với các hệ thống cần nguồn cấp ổn định như máy biến áp, việc tính toán kỹ lưỡng này sẽ giúp giảm thiểu tổn thất điện năng và kéo dài tuổi thọ thiết bị.

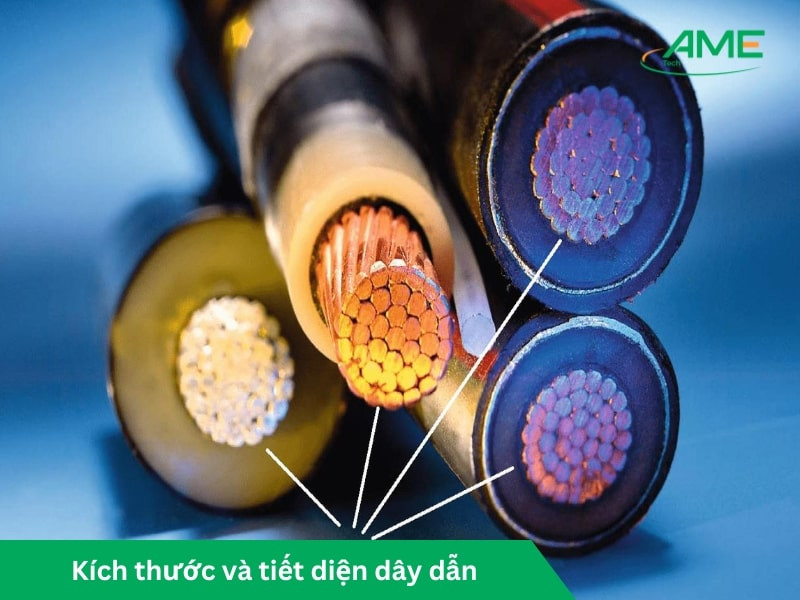

Kích thước và tiết diện dây dẫn*Hình ảnh: Ảnh hưởng của kích thước và tiết diện dây dẫn đến khả năng chịu tải.*

Chất Liệu, Cấu Trúc Và Loại Dây Dẫn

Mặc dù chúng ta đang nói về dây dẫn nhôm, nhưng không phải loại nhôm nào cũng như nhau. Chất liệu nhôm có thể là nhôm tinh khiết hoặc hợp kim nhôm, mỗi loại lại có đặc tính dẫn điện và độ bền khác nhau. Bên cạnh đó, cấu trúc của dây cũng ảnh hưởng lớn đến khả năng chịu tải. Dây bện (gồm nhiều sợi nhỏ xoắn lại) thường có khả năng chịu dòng điện tốt hơn và linh hoạt hơn so với dây đơn lõi, đồng thời khả năng tản nhiệt cũng tốt hơn.

Thêm vào đó, lớp cách điện và lớp vỏ bảo vệ bên ngoài cũng đóng vai trò then chốt. Vật liệu cách điện (như PVC, XLPE) không chỉ ngăn ngừa rò rỉ điện mà còn phải chịu được nhiệt độ sinh ra trong quá trình vận hành. Chất lượng sản xuất, độ tinh khiết của nhôm, và cả độ bền của lớp cách điện đều ảnh hưởng trực tiếp đến dòng điện cho phép của dây. Trên thị trường có nhiều loại dây nhôm khác nhau, từ dây nhôm lõi thép (ACSR) dùng cho đường dây tải điện trên không, đến cáp nhôm vặn xoắn hạ thế (LV-ABC) hay các loại dây cách điện PVC, XLPE thông dụng như dây điện đôi hoặc dây 3 pha, mỗi loại được thiết kế với mục đích và khả năng chịu tải riêng biệt. Việc lựa chọn đúng loại dây cho từng ứng dụng cụ thể là điều cực kỳ quan trọng để đảm bảo hiệu quả và an toàn tối đa.

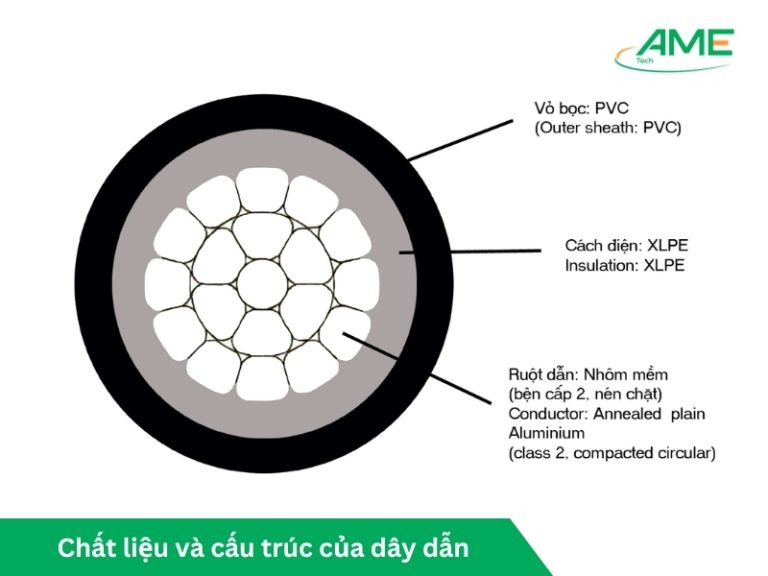

Chất liệu và cấu trúc của dây dẫn*Hình ảnh: Ảnh hưởng của chất liệu và cấu trúc dây dẫn nhôm đến hiệu suất.*

Điều Kiện Lắp Đặt Và Các Hệ Số Hiệu Chỉnh Khác

Nơi và cách dây dẫn được lắp đặt cũng là yếu tố không thể bỏ qua. Dây đi nổi trên không sẽ tản nhiệt tốt hơn dây được chôn ngầm trong đất hoặc đi trong ống luồn kín. Dây đi trong ống sẽ có dòng cho phép thấp hơn so với khi đi nổi vì khả năng tản nhiệt bị hạn chế. Đối với cáp chôn ngầm, nhiệt trở suất của đất, nhiệt độ đất, và độ sâu chôn dây đều cần được xem xét.

Ngoài ra, khi có nhiều dây dẫn được lắp đặt gần nhau (ghép nhóm), chúng sẽ ảnh hưởng lẫn nhau, làm tăng nhiệt độ tổng thể. Trong trường hợp này, cần áp dụng các hệ số hiệu chỉnh để giảm dòng điện cho phép của từng dây. Việc không tính toán các hệ số này có thể dẫn đến quá nhiệt và hỏng hóc toàn bộ hệ thống. Chính vì vậy, không chỉ đơn thuần là tra bảng, mà còn phải biết áp dụng linh hoạt các hệ số điều chỉnh theo từng điều kiện thực tế để có được kết quả chính xác nhất.

Bảng Tra Dòng Điện Cho Phép Của Dây Dẫn Nhôm Phổ Biến Nhất

Để hỗ trợ các kỹ sư, thợ điện và cả người dùng thông thường trong việc lựa chọn dây dẫn nhôm một cách an toàn và chính xác, các bảng tra cứu dòng điện cho phép đã được phát triển. Đây là công cụ hữu ích giúp tiết kiệm thời gian tính toán và đảm bảo tuân thủ các tiêu chuẩn kỹ thuật. Bảng dưới đây thể hiện mối quan hệ giữa tiết diện dây dẫn nhôm (mm²) và dòng điện cho phép (A) ở điều kiện tiêu chuẩn (thường là 25°C không khí xung quanh, lắp đặt nổi):

TIẾT DIỆN (mm2)	DÒNG ĐIỆN CHO PHÉP (A)
1.5	15
2.5	20
4.0	25
6.0	32
10	45
16	61
25	79
35	99
50	125
70	160
95	195
120	225
150	260
185	300
240	350

Bảng này cung cấp một cái nhìn tổng quan và là điểm khởi đầu quan trọng cho mọi tính toán thiết kế. Tuy nhiên, như đã thảo luận ở trên, bạn cần nhớ rằng đây là giá trị cơ bản và cần được điều chỉnh tùy theo điều kiện lắp đặt và môi trường thực tế. Việc hiểu rõ cách áp dụng bảng này sẽ là chìa khóa để đảm bảo an toàn và tối ưu hóa hiệu suất hệ thống điện của bạn.

Hướng Dẫn Chi Tiết Cách Sử Dụng Bảng Tra Dòng Điện Dây Nhôm An Toàn

Việc sử dụng bảng tra dòng điện cho phép của dây dẫn nhôm không chỉ là đọc một con số, mà là cả một quy trình cần sự cẩn trọng và hiểu biết. Để hệ thống điện hoạt động ổn định và an toàn, bạn cần thực hiện theo các bước chi tiết sau:

Bước 1: Xác Định Tiết Diện Dây Dẫn Cần Thiết

Trước hết, bạn cần biết chính xác tiết diện của sợi dây nhôm mà mình định sử dụng hoặc muốn kiểm tra. Tiết diện dây điện thường được in rõ ràng trên vỏ bọc của dây hoặc trên bao bì cuộn dây, với đơn vị là mm². Nếu không có thông tin này, bạn có thể đo trực tiếp bằng thước kẹp điện tử hoặc các dụng cụ đo chuyên dụng.

Ví dụ, một sợi dây được ghi “2.5 mm²” có nghĩa là tiết diện lõi dẫn của nó là 2.5 milimét vuông. Việc xác định chính xác con số này là nền tảng cho các bước tiếp theo, bởi vì một sai sót nhỏ ở đây cũng có thể dẫn đến toàn bộ tính toán bị lệch và gây ra rủi ro không đáng có.

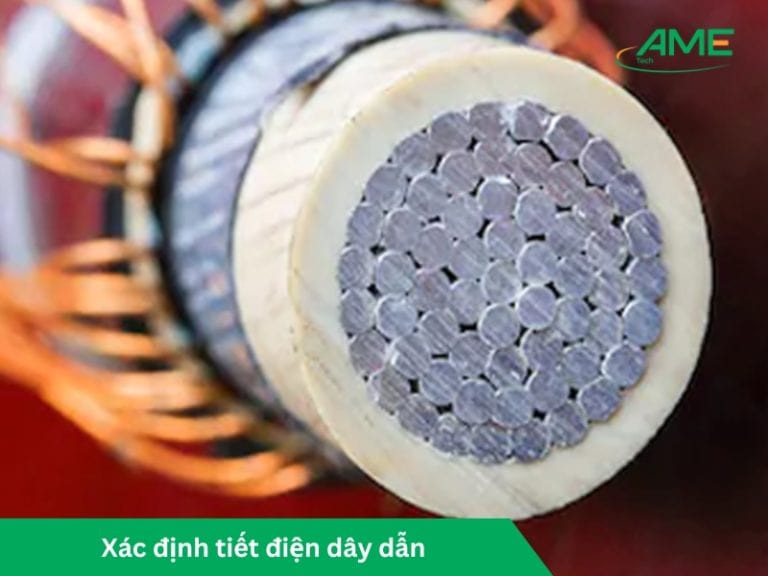

Xác định tiết diện dây dẫn*Hình ảnh: Cách xác định tiết diện dây dẫn nhôm một cách chính xác.*

Bước 2: Tra Cứu Giá Trị Dòng Điện Cơ Bản Từ Bảng

Khi đã có tiết diện dây dẫn, bạn sẽ đối chiếu con số này với cột “TIẾT DIỆN (mm2)” trong bảng tra dòng điện cho phép. Sau đó, tìm giá trị tương ứng ở cột “DÒNG ĐIỆN CHO PHÉP (A)”. Đây chính là dòng điện tối đa mà sợi dây có thể tải trong điều kiện tiêu chuẩn, chưa qua điều chỉnh.

Ví dụ, nếu bạn có dây nhôm tiết diện 4.0 mm², tra bảng bạn sẽ thấy dòng điện cho phép cơ bản là 25A. Con số này là cơ sở để bạn tiếp tục điều chỉnh trong các bước sau. Luôn nhớ rằng, đây là giá trị lý tưởng, và thực tế có thể khác biệt do nhiều yếu tố môi trường và lắp đặt.

Bước 3: Điều Chỉnh Theo Điều Kiện Môi Trường Thực Tế

Đây là bước cực kỳ quan trọng để đảm bảo an toàn. Như đã phân tích, nhiệt độ môi trường cao hơn nhiệt độ tiêu chuẩn (thường là 25°C) sẽ làm giảm khả năng chịu tải của dây. Khi đó, bạn cần sử dụng công thức điều chỉnh dòng điện cho phép đã đề cập:

Dòng điện cho phép (thực tế) = Dòng điện cơ bản x (1 – Chênh lệch nhiệt độ / Nhiệt độ tối đa cho phép)

Hãy xem xét kỹ lưỡng nhiệt độ thực tế nơi dây dẫn được lắp đặt. Ví dụ, nếu nhiệt độ môi trường là 40°C thay vì 25°C, bạn cần phải tính toán lại để giảm giá trị dòng điện cho phép. Việc này giúp ngăn chặn tình trạng quá nhiệt, đặc biệt quan trọng cho các hệ thống công nghiệp sử dụng biến tần inovance hay các thiết bị điện tử nhạy cảm, nơi mà nhiệt độ cao có thể ảnh hưởng nghiêm trọng đến hiệu suất và tuổi thọ. Điều chỉnh này đảm bảo rằng ngay cả trong những điều kiện bất lợi, dây dẫn vẫn hoạt động an toàn và ổn định.

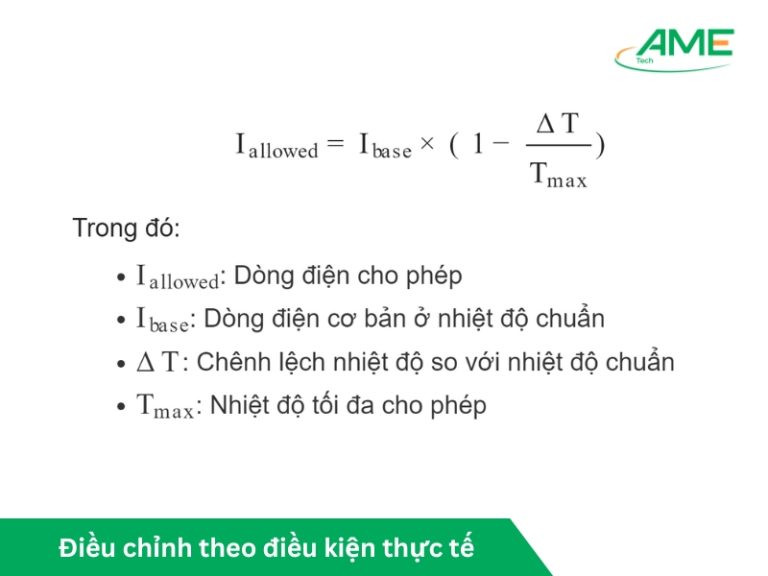

Điều chỉnh theo điều kiện thực tế*Hình ảnh: Minh họa việc điều chỉnh dòng điện cho phép dựa trên điều kiện thực tế.*

Bước 4: Đánh Giá Lại Và Kiểm Tra Khả Năng Tương Thích

Sau khi đã tính toán và điều chỉnh giá trị dòng điện cho phép theo điều kiện thực tế, bạn cần đối chiếu con số này với tổng dòng điện dự kiến mà hệ thống sẽ tải. Dòng điện tối đa của hệ thống phải luôn thấp hơn hoặc bằng giá trị dòng điện cho phép đã điều chỉnh.

Nếu giá trị dòng điện cho phép sau khi điều chỉnh không đủ để đáp ứng nhu cầu sử dụng hoặc thấp hơn nhiều so với dòng tải dự kiến, bạn cần xem xét việc tăng tiết diện dây dẫn hoặc thay đổi loại dây dẫn khác có khả năng chịu tải tốt hơn. Đồng thời, hãy kiểm tra các thông số kỹ thuật khác của dây như điện áp định mức, loại cách điện có phù hợp với môi trường lắp đặt không. Bước này đảm bảo rằng lựa chọn dây dẫn của bạn không chỉ an toàn mà còn tối ưu về hiệu suất.

Bước 5: Áp Dụng Thực Tế Và Liên Tục Giám Sát

Cuối cùng, khi đã hoàn tất các tính toán và lựa chọn dây dẫn phù hợp, hãy tiến hành lắp đặt hệ thống điện theo đúng tiêu chuẩn kỹ thuật. Sau khi hệ thống đi vào hoạt động, việc giám sát định kỳ là vô cùng cần thiết. Thường xuyên kiểm tra tình trạng dây dẫn, đặc biệt là tại các mối nối, để phát hiện sớm các dấu hiệu quá nhiệt, hở mạch hoặc hỏng hóc.

Việc theo dõi chặt chẽ hoạt động của hệ thống sẽ giúp bạn đảm bảo dây dẫn luôn hoạt động trong giới hạn an toàn, duy trì hiệu suất tốt nhất và kéo dài tuổi thọ sử dụng. Đối với các thiết bị điện tử như cục nguồn 12v và các thiết bị nhạy cảm khác, sự ổn định của dòng điện là yếu tố then chốt để chúng hoạt động bền bỉ.

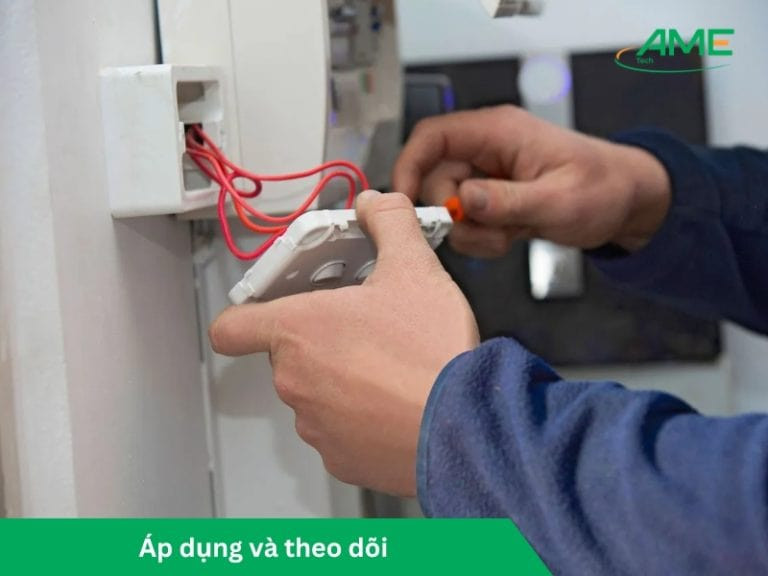

Áp dụng và theo dõi*Hình ảnh: Quy trình áp dụng và theo dõi hiệu suất dây dẫn trong hệ thống điện.*

Vì Sao Việc Nắm Rõ Bảng Tra Dòng Điện Dây Nhôm Lại Quan Trọng?

Dây dẫn nhôm, với những ưu điểm về giá thành và trọng lượng, đã trở thành lựa chọn phổ biến trong nhiều hệ thống điện. Tuy nhiên, để khai thác tối đa lợi ích mà vẫn đảm bảo an toàn, việc nắm vững bảng tra dòng điện cho phép của dây dẫn nhôm là điều không thể thiếu. Nó không chỉ là một công cụ tham khảo mà còn là kim chỉ nam cho mọi quyết định liên quan đến dây dẫn.

Thứ nhất, nó giúp đảm bảo an toàn tuyệt đối. Quá tải điện là nguyên nhân hàng đầu gây ra các sự cố chập cháy, hư hỏng thiết bị, thậm chí là nguy hiểm đến tính mạng. Khi chọn đúng tiết diện dây dẫn dựa trên bảng tra và các yếu tố điều chỉnh, bạn sẽ giảm thiểu đáng kể rủi ro này. Thứ hai, việc lựa chọn đúng dây dẫn còn tối ưu hóa hiệu suất và tiết kiệm chi phí. Dây quá nhỏ sẽ gây sụt áp, tổn thất điện năng và nhanh hỏng; dây quá lớn lại gây lãng phí vật tư. Bảng tra giúp bạn tìm được sự cân bằng lý tưởng. Cuối cùng, nó giúp kéo dài tuổi thọ của hệ thống điện và các thiết bị đi kèm. Một hệ thống được thiết kế với dây dẫn phù hợp sẽ hoạt động ổn định, ít hỏng hóc, giảm chi phí bảo trì và thay thế.

Hiểu rõ và áp dụng chính xác các thông số từ bảng tra dòng điện cho phép của dây dẫn nhôm là nền tảng vững chắc để xây dựng một hệ thống điện không chỉ mạnh mẽ, bền bỉ mà còn an toàn tuyệt đối cho người sử dụng.

---
