Van Tiết Lưu Khí Nén: Tìm Hiểu Chi Tiết Từ A-Z

Trong các hệ thống tự động hóa, đặc biệt là ứng dụng khí nén, việc kiểm soát chính xác tốc độ di chuyển của các bộ phận truyền động như xi lanh khí nén là vô cùng quan trọng. Đây chính là lúc van tiết lưu khí nén phát huy tác dụng. Loại van này đóng vai trò thiết yếu trong việc điều chỉnh lưu lượng khí đi qua, từ đó kiểm soát tốc độ hoạt động của cả hệ thống. Hiểu rõ về van tiết lưu khí nén sẽ giúp bạn tối ưu hóa hiệu suất và độ chính xác cho các ứng dụng của mình. Đồng thời, việc lựa chọn các linh kiện phụ trợ phù hợp, có thể bao gồm cả những chi tiết như [đầu chuyển đổi type-c sang usb] hay [giá dây điện nhôm 2×25], cũng góp phần hoàn thiện giải pháp kỹ thuật cho dự án của bạn.

Van Tiết Lưu Khí Nén Là Gì?

Van tiết lưu khí nén, hay còn gọi là van điều khiển tốc độ khí nén (trong tiếng Anh là Pneumatic Throttle Valve hoặc Flow Control Valve), là thiết bị cơ khí được thiết kế để điều chỉnh lưu lượng khí nén chảy qua nó. Bằng cách thay đổi tiết diện dòng chảy, van này có khả năng làm giảm hoặc tăng tốc độ của luồng khí. Mục đích chính là kiểm soát tốc độ phản ứng của các thiết bị sử dụng khí nén, phổ biến nhất là xi lanh khí nén. Khi bạn cần xi lanh di chuyển chậm hơn để thực hiện các thao tác chính xác, van tiết lưu sẽ được sử dụng để hạn chế bớt lưu lượng khí nén cấp vào hoặc xả ra.

Ảnh minh họa van tiết lưu khí nén thông dụng

Cấu Tạo và Nguyên Lý Hoạt Động

Cấu Tạo Chi Tiết

Van tiết lưu khí nén có cấu tạo khá đơn giản và nhỏ gọn, thường được chế tạo từ nhựa cao cấp, đồng hoặc inox, tùy thuộc vào yêu cầu môi trường làm việc. Các bộ phận chính bao gồm:

Thân van: Thường có hình dạng chữ L hoặc chữ T, với các cổng kết nối ren hoặc cắm nhanh ống khí ở đầu vào và đầu ra.
Nút/Núm điều chỉnh: Nằm ở phía trên thân van, cho phép người dùng vặn để thay đổi mức độ tiết lưu.
Cơ cấu tiết lưu: Bên trong van là một kim hoặc piston có thể di chuyển vào ra, làm thay đổi diện tích lỗ thoát khí. Mức độ di chuyển này được điều khiển bởi núm vặn bên ngoài.
Gioăng làm kín: Đảm bảo khí nén không bị rò rỉ ra ngoài.
Các bộ phận cố định: Gồm vòng hãm, ngàm cố định, chốt cố định giúp giữ chặt các chi tiết bên trong.

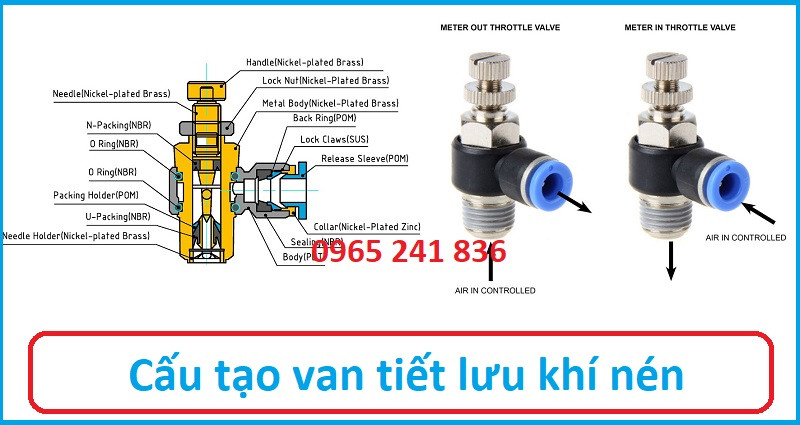

Sơ đồ cấu tạo chi tiết của van tiết lưu khí nén

Nguyên Lý Hoạt Động

Nguyên lý hoạt động của van tiết lưu khí nén dựa trên việc thay đổi tiết diện luồng chảy. Khi bạn vặn núm điều chỉnh, cơ cấu tiết lưu bên trong (thường là một kim hoặc piston) sẽ di chuyển. Sự di chuyển này làm thay đổi kích thước của khe hở hoặc lỗ mà khí nén phải đi qua.

Nếu khe hở nhỏ lại (tiết diện giảm), lưu lượng khí nén đi qua trong một đơn vị thời gian sẽ ít hơn. Điều này dẫn đến việc áp suất phía sau van tăng chậm hơn, khiến xi lanh khí nén hoặc thiết bị truyền động khác di chuyển chậm lại. Ngược lại, khi nới lỏng núm điều chỉnh, tiết diện luồng chảy tăng lên, cho phép nhiều khí đi qua hơn và tốc độ hoạt động của thiết bị sẽ nhanh hơn. Việc điều chỉnh này hoàn toàn bằng cơ học, đơn giản và trực quan. Ngoài van tiết lưu, trong một hệ thống khí nén phức tạp hơn, người ta có thể sử dụng các loại [van điều khiển khí nén] tự động để đạt được độ chính xác cao hơn.

Thông Số Kỹ Thuật Phổ Biến

Van tiết lưu khí nén có nhiều loại và kích cỡ khác nhau để phù hợp với đa dạng nhu cầu sử dụng. Một số thông số kỹ thuật thường gặp bao gồm:

Kích cỡ cổng ren hoặc cắm ống: Phổ biến từ M5, 1/8″, 1/4″, 3/8″, 1/2″ cho đến các kích cỡ lớn hơn. Kích thước này phải tương thích với ống khí và cổng kết nối trên thiết bị của bạn.
Chất liệu: Thân van thường làm từ nhựa kỹ thuật, hợp kim kẽm mạ niken, đồng thau hoặc thép không gỉ (inox).
Áp suất làm việc: Khoảng áp suất mà van có thể hoạt động an toàn, thường từ 0 đến 10 bar hoặc cao hơn tùy loại.
Nhiệt độ làm việc: Dải nhiệt độ cho phép van hoạt động hiệu quả.
Kiểu kết nối: Ren (PT, NPT, G) hoặc cắm nhanh (push-to-connect).
Loại van: Có loại chỉ tiết lưu một chiều (cho phép khí đi qua bình thường ở chiều ngược lại) hoặc tiết lưu cả hai chiều.
Xuất xứ: Đa dạng từ Trung Quốc, Đài Loan, Hàn Quốc, Nhật Bản, Châu Âu.

Ứng Dụng Thực Tế của Van Tiết Lưu Khí Nén

Van tiết lưu khí nén là một bộ phận không thể thiếu trong nhiều ngành công nghiệp và ứng dụng kỹ thuật, nhờ khả năng kiểm soát tốc độ chính xác. Một số ứng dụng tiêu biểu bao gồm:

Kiểm soát tốc độ xi lanh khí nén: Đây là ứng dụng phổ biến nhất, giúp điều chỉnh tốc độ tiến hoặc lùi của piston trong xi lanh, phục vụ các công đoạn lắp ráp, đóng gói, nâng hạ yêu cầu sự nhẹ nhàng hoặc chính xác về thời gian.
Hệ thống tự động hóa: Được tích hợp vào các dây chuyền sản xuất, robot công nghiệp để điều chỉnh tốc độ chuyển động của các cơ cấu chấp hành khí nén.
Máy móc công nghiệp: Sử dụng trong máy ép, máy hàn, máy đóng gói, băng chuyền tự động, nơi cần kiểm soát tốc độ của các bộ phận làm việc.
Công nghiệp ô tô: Trong các dây chuyền lắp ráp hoặc kiểm tra sử dụng khí nén.
Nông nghiệp và chế biến thực phẩm: Điều khiển các thiết bị tự động hóa trong các công đoạn phân loại, đóng gói sản phẩm.
Y tế: Trong một số thiết bị sử dụng khí nén cần kiểm soát dòng chảy chính xác.
Trong các hệ thống máy móc hiện đại, việc sử dụng các vật liệu cấu trúc như [giá nhôm định hình 40×40] cũng song hành cùng các thành phần khí nén để tạo nên sự vững chắc và linh hoạt.

Ưu Điểm và Nhược Điểm

Ưu Điểm

Kiểm soát tốc độ hiệu quả: Giúp điều chỉnh chính xác tốc độ của các thiết bị truyền động khí nén.
Cấu tạo đơn giản, nhỏ gọn: Dễ dàng lắp đặt, bảo trì và sử dụng.
Độ bền cao: Thường được làm từ vật liệu chịu được môi trường làm việc công nghiệp.
Chi phí hợp lý: So với các giải pháp điều khiển tốc độ điện hoặc thủy lực, van tiết lưu khí nén có giá thành cạnh tranh.
Đa dạng mẫu mã: Có nhiều kích cỡ, kiểu kết nối và cấu hình (tiết lưu 1 chiều/2 chiều) phù hợp với nhiều nhu cầu.

Nhược Điểm

Chủ yếu dùng cho khí nén: Không phù hợp hoặc kém hiệu quả khi dùng với chất lỏng.
Độ chính xác phụ thuộc vào áp suất đầu vào: Sự thay đổi áp suất khí nén đầu vào có thể ảnh hưởng đến tốc độ đầu ra nếu không có biện pháp bù áp.
Không kiểm soát được lực: Chỉ kiểm soát tốc độ, không kiểm soát được lực tác động của xi lanh.

Lưu Ý Khi Chọn Mua và Báo Giá

Khi lựa chọn van tiết lưu khí nén, bạn cần xác định rõ các yếu tố sau: kích thước cổng kết nối cần thiết, loại tiết lưu (một chiều hay hai chiều), áp suất làm việc của hệ thống, và môi trường làm việc (nhiệt độ, có hóa chất hay không). Chất liệu van cần tương thích với môi trường này để đảm bảo độ bền.

Giá của van tiết lưu khí nén rất đa dạng, phụ thuộc vào kích cỡ, chất liệu, hãng sản xuất và xuất xứ. Các dòng van từ Châu Âu, Nhật Bản thường có giá cao hơn so với Đài Loan, Trung Quốc nhưng có thể mang lại độ chính xác và độ bền vượt trội. Để nhận được báo giá chính xác và tư vấn phù hợp nhất, bạn nên liên hệ trực tiếp với các nhà cung cấp uy tín, chuyên về linh kiện khí nén và tự động hóa. Việc tìm kiếm một nhà cung cấp đáng tin cậy là rất quan trọng, tương tự như khi bạn tìm hiểu về [cách tháo đầu máy khoan pin] hay các kỹ thuật bảo trì thiết bị khác trong xưởng của mình.

Kết Luận

Van tiết lưu khí nén là một thành phần nhỏ nhưng có vai trò không thể thay thế trong việc điều khiển tốc độ của các bộ truyền động khí nén. Hiểu rõ về cấu tạo, nguyên lý và ứng dụng của loại van này giúp bạn thiết kế và vận hành hệ thống hiệu quả hơn. Lựa chọn đúng loại van với thông số phù hợp sẽ góp phần nâng cao năng suất và độ ổn định cho các ứng dụng tự động hóa trong sản xuất và đời sống.
