Van Điện Từ 5/3: Giải Mã Chức Năng Dừng Và Ứng Dụng Trong Công Nghiệp

Trong kỷ nguyên tự động hóa công nghiệp hiện nay, sự chính xác và linh hoạt trong điều khiển các hệ thống khí nén là yếu tố then chốt. Giữa vô vàn lựa chọn van điều khiển, van điện từ 5/3 nổi lên như một giải pháp ưu việt, được giới kỹ thuật và sản xuất đặc biệt quan tâm. Với khả năng điều khiển xi lanh khí nén ở ba vị trí khác nhau, bao gồm cả vị trí dừng giữa hành trình, loại van này mang đến lợi ích đáng kể trong việc tối ưu hóa quy trình và nâng cao hiệu suất. Để hiểu rõ hơn về tầm quan trọng cũng như cách thức hoạt động của thiết bị này, chúng ta hãy cùng khám phá sâu hơn về van điện từ 5/3 và những ứng dụng thực tiễn của nó. Đây cũng là một phần không thể thiếu của các vật tư điện công nghiệp hiện đại.

Van Điện Từ 5/3 Là Gì?

Van điện từ 5/3 là một loại van khí nén được thiết kế với 5 cổng (hay cửa) và 3 vị trí làm việc, có chức năng kiểm soát dòng khí nén. Đặc điểm nổi bật nhất của dòng van này chính là khả năng dừng xi lanh khí nén ở vị trí giữa hành trình một cách linh hoạt, bên cạnh hai vị trí cơ bản là đi hết hành trình và về hết hành trình.

Điều này mang lại sự kiểm soát chính xác hơn cho các hệ thống khí nén phức tạp, nơi cần dừng hoặc giữ chuyển động tại một điểm cụ thể. Van điện từ 5/3 thường hoạt động ổn định và có khả năng chuyển đổi trạng thái nhanh chóng, chính xác. Chúng tương thích với nhiều mức điện áp thông dụng như 220V, 24V, 110V, 12V, tạo điều kiện thuận lợi cho việc tích hợp vào các hệ thống tự động hóa đa dạng, từ điều khiển xi lanh đơn, xi lanh kép cho đến các động cơ khí nén.

Cấu Tạo Chi Tiết Của Van Điện Từ 5/3

Một chiếc van điện từ 5/3 cơ bản bao gồm các bộ phận chính như: phần thân van, trục kết nối, và một hoặc hai đầu điện từ (cuộn coil). Sự khác biệt rõ rệt so với các loại van khác như van điện từ 5/2 nằm ở số lượng cửa và vị trí hoạt động. Van 5/3 được trang bị 5 cửa và 3 vị trí làm việc (trái, phải, và vị trí giữa), phục vụ việc điều khiển xi lanh khí nén hai chiều hoặc motor khí nén.

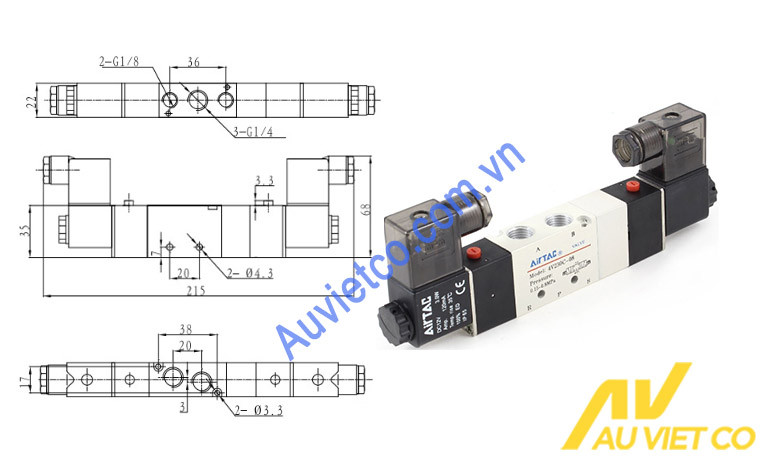

Van điện từ 5/3 với cấu trúc vững chắc và các cổng kết nối rõ ràng

Cụ thể, các cửa trên van được quy định chức năng như sau:

• Cửa 1 (P): Cửa cấp khí vào, nơi khí nén được đưa vào van.
• Cửa 2 (A) và Cửa 4 (B): Là các cửa khí làm việc, kết nối trực tiếp với hai đầu của xi lanh khí nén, điều khiển xi lanh di chuyển.
• Cửa 3 (R) và Cửa 5 (S): Là các cửa xả khí, giúp giải phóng khí nén ra ngoài khi xi lanh chuyển động hoặc thay đổi trạng thái.

Mỗi bộ phận đều được chế tạo từ vật liệu bền bỉ để đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, góp phần vào hiệu suất lâu dài của hệ thống.

Nguyên Lý Hoạt Động Của Van Điện Từ 5/3

Nguyên lý hoạt động của van điện từ 5/3 khá trực quan và hiệu quả. Ở trạng thái bình thường (không có điện), van thường ở vị trí đóng, ngăn không cho dòng khí nén đi qua. Các cửa khí thường sẽ bị chặn hoặc thông theo một cấu hình nhất định để giữ xi lanh ở trạng thái không di chuyển hoặc giữ vị trí giữa.

Khi van được cấp dòng điện, cuộn coil điện từ sẽ hoạt động, tạo ra một lực từ trường hút lõi van, làm thay đổi vị trí của trục van. Sự chuyển đổi này diễn ra rất nhanh, thường chỉ trong vòng 1-3 giây. Lúc này, van sẽ chuyển từ trạng thái đóng sang mở hoặc chuyển sang một vị trí làm việc khác.

Ví dụ, khi cấp điện, cửa 1 (cấp khí) có thể thông với cửa 4 (điều khiển một phía xi lanh), trong khi cửa 2 (phía còn lại của xi lanh) sẽ thông với cửa 3 (xả khí), còn cửa 5 sẽ đóng. Khi ngắt điện hoặc cấp điện cho cuộn coil thứ hai (nếu là van 2 cuộn coil), van sẽ chuyển về vị trí ban đầu hoặc vị trí thứ ba (vị trí dừng giữa), cho phép kiểm soát linh hoạt hành trình của xi lanh. Điều này là đặc biệt quan trọng trong các hệ thống đòi hỏi độ chính xác cao, giúp bảo vệ thiết bị và quy trình sản xuất.

Các Loại Van Điện Từ 5/3 Phổ Biến Hiện Nay

Trên thị trường hiện nay, có nhiều thương hiệu uy tín cung cấp van điện từ 5/3 với đa dạng mẫu mã và kích cỡ để đáp ứng nhu cầu khác nhau của ngành công nghiệp. Các sản phẩm này không chỉ đảm bảo chất lượng mà còn mang lại sự linh hoạt trong lựa chọn cho người sử dụng:

• Van điện từ 5/3 Airtac
• Van điện từ 5/3 SMC
• Van điện từ 5/3 TPC
• Van điện từ 5/3 Festo
• Van điện từ 5/3 STNC
• Van điện từ 5/3 YPC

Các thương hiệu này đều nổi tiếng với độ bền và hiệu suất cao, được sử dụng rộng rãi trong các nhà máy và hệ thống tự động hóa. Khi lựa chọn van, việc xem xét thương hiệu và thông số kỹ thuật là rất quan trọng để đảm bảo phù hợp với yêu cầu cụ thể của từng ứng dụng.

Đặc Điểm Nổi Bật Của Van Điện Từ 5/3

Van điện từ 5/3 không chỉ là một linh kiện đơn thuần mà còn là một thành phần quan trọng, mang lại nhiều lợi ích đáng kể cho các hệ thống khí nén:

• Khả năng điều khiển linh hoạt: Đây là thiết bị đảo chiều hoặc chuyển hướng dòng khí nén lý tưởng, đặc biệt là trong các hệ thống yêu cầu kiểm soát chính xác vị trí dừng của xi lanh khí nén. Khả năng dừng ở giữa hành trình là ưu điểm vượt trội so với các loại van khác.
• Độ bền và tuổi thọ cao: Van được chế tạo từ các vật liệu chất lượng cao, có khả năng chống chịu tốt với điều kiện môi trường công nghiệp khắc nghiệt, đảm bảo hoạt động bền bỉ và tuổi thọ sử dụng lâu dài.
• Đa dạng về kích cỡ và mẫu mã: Với nhiều loại kích cỡ và cấu hình khác nhau, van 5/3 có thể dễ dàng tích hợp vào hầu hết các hệ thống khí nén hiện có, từ quy mô nhỏ đến các dây chuyền sản xuất lớn.
• Thiết kế tối ưu, dễ dàng lắp đặt: Với thiết kế gọn nhẹ và cấu trúc đơn giản, việc di chuyển, lắp đặt hay bảo trì, thay thế van trở nên thuận tiện hơn rất nhiều, tiết kiệm thời gian và công sức.
• Chi phí đầu tư hợp lý: Mặc dù mang lại nhiều tính năng vượt trội, giá thành của van khí nén 5/3 vẫn ở mức phải chăng, phù hợp với khả năng tài chính của nhiều doanh nghiệp và cá nhân.

Những đặc điểm này khiến van điện từ 5/3 trở thành lựa chọn tối ưu cho những ai đang tìm kiếm giải pháp kiểm soát khí nén hiệu quả, đáng tin cậy và có khả năng tùy biến cao.

Kết Luận

Qua những phân tích chi tiết về định nghĩa, cấu tạo, nguyên lý hoạt động, các loại phổ biến và ưu điểm nổi bật, có thể thấy van điện từ 5/3 là một thành phần không thể thiếu trong các hệ thống tự động hóa khí nén hiện đại. Khả năng điều khiển chính xác, đặc biệt là chức năng dừng giữa hành trình, đã mở ra nhiều ứng dụng mới và nâng cao hiệu suất đáng kể cho nhiều ngành công nghiệp. Việc lựa chọn van phù hợp không chỉ giúp tối ưu hóa quy trình mà còn góp phần vào sự ổn định và bền vững của toàn bộ hệ thống.
