Tụ Điện: Khám Phá Linh Kiện Quan Trọng Trong Mọi Mạch Điện

Trong thế giới linh kiện điện tử phong phú, tụ điện nổi bật như một thành phần cơ bản và không thể thiếu. Từ những thiết bị điện tử gia dụng quen thuộc đến các hệ thống công nghiệp phức tạp, tụ điện đóng vai trò then chốt trong việc lưu trữ năng lượng, ổn định dòng điện, lọc nhiễu và nhiều ứng dụng quan trọng khác. Bài viết này sẽ cùng bạn đi sâu khám phá về tụ điện, từ cấu tạo, nguyên lý hoạt động đến các loại phổ biến và cách chúng ta khai thác tối đa tiềm năng của chúng.

Để đảm bảo các hệ thống hoạt động trơn tru, việc hiểu rõ về từng loại linh kiện cũng như cách bảo dưỡng chúng, ví dụ như sử dụng dung dịch vệ sinh linh kiện điện tử, là vô cùng quan trọng. Hãy cùng tìm hiểu chi tiết hơn về tụ điện ngay bây giờ nhé!

Tụ Điện Là Gì?

Khái niệm cơ bản

Tụ điện là một linh kiện điện tử thụ động, có khả năng lưu trữ năng lượng dưới dạng điện trường. Về cơ bản, tụ điện được cấu tạo từ hai bản cực dẫn điện đặt gần nhau và được ngăn cách bởi một lớp vật liệu cách điện, còn gọi là điện môi. Khi có sự chênh lệch điện thế giữa hai bản cực, điện tích sẽ được tích lũy trên chúng.

Cấu tạo của tụ điện

Phổ biến nhất là tụ điện phẳng, bao gồm hai bản kim loại phẳng song song. Giữa hai bản này là một lớp điện môi – vật liệu không dẫn điện như không khí, giấy, mica, gốm, hoặc chất lỏng đặc biệt. Lớp điện môi này có vai trò ngăn không cho điện tích di chuyển trực tiếp giữa hai bản cực, đồng thời tăng khả năng lưu trữ điện tích của tụ.

Ký hiệu trong mạch điện

Trong các sơ đồ mạch điện, tụ điện thường được biểu diễn bằng một ký hiệu chuẩn để dễ dàng nhận biết và thiết kế.

Cách Tích Điện Cho Tụ Điện

Quá trình tích điện cho tụ điện khá đơn giản. Để làm điều này, chúng ta chỉ cần nối hai bản cực của tụ điện với hai cực của một nguồn điện.

Khi được nối, bản cực của tụ điện kết nối với cực dương của nguồn điện sẽ tích điện dương, trong khi bản cực còn lại nối với cực âm sẽ tích điện âm. Độ lớn của lượng điện tích được tích lũy trên mỗi bản cực khi tụ đã được nạp đầy được gọi là điện tích của tụ điện.

Điện Dung Của Tụ Điện

Định nghĩa và công thức

Điện dung (ký hiệu là C) là một đại lượng đặc trưng cho khả năng tích trữ điện tích của tụ điện ở một hiệu điện thế nhất định. Nó được định nghĩa là tỉ số giữa điện tích Q mà tụ điện tích được và hiệu điện thế U đặt vào hai bản cực của tụ. Công thức biểu diễn mối quan hệ này là:

$Q = CU$ hoặc $C=dfrac{Q}{U}$

Thật vậy, với cùng một hiệu điện thế U, tụ điện có điện dung C càng lớn sẽ tích trữ được lượng điện tích Q càng nhiều. Nếu bạn muốn nâng cao kiến thức và kỹ năng giải quyết vấn đề, bạn có thể tham khảo thêm các bài tập tụ điện nâng cao để củng cố thêm hiểu biết của mình.

Đơn vị điện dung và các ước số

Trong hệ đo lường quốc tế (SI), đơn vị của điện dung là Fara (ký hiệu là F). Một tụ điện có điện dung 1 Fara có nghĩa là nó có thể tích trữ được 1 Coulomb điện tích khi có hiệu điện thế 1 Volt đặt vào hai bản cực của nó.

Trong thực tế, 1 Fara là một đơn vị rất lớn, do đó các tụ điện thông dụng thường có điện dung nhỏ hơn nhiều và được đo bằng các ước số của Fara:

• 1 microfara (μF) = $10^{-6}$ F
• 1 nanofara (nF) = $10^{-9}$ F
• 1 picofara (pF) = $10^{-12}$ F

Các loại tụ điện phổ biến

Tên gọi của các loại tụ điện thường được đặt theo tên của vật liệu điện môi được sử dụng. Một số loại phổ biến bao gồm:

• Tụ không khí: Sử dụng không khí làm điện môi.
• Tụ giấy: Điện môi là giấy đã được tẩm dầu hoặc nhựa.
• Tụ mica: Sử dụng mica (silicat nhôm và kali) làm điện môi.
• Tụ sứ/Tụ gốm: Điện môi là gốm hoặc sứ.
• Tụ hóa (Electrolytic capacitor): Có điện dung lớn, thường dùng trong mạch lọc nguồn. Chúng có phân cực dương/âm rõ ràng.
• Tụ phim (Film capacitor): Sử dụng màng polymer làm điện môi, có độ bền cao.

Ngoài ra, còn có loại tụ điện có thể thay đổi điện dung, được gọi là tụ xoay, thường dùng trong các mạch điều chỉnh tần số như radio. Mỗi loại tụ điện, cũng như các linh kiện an toàn khác như cầu chì, đều có vai trò thiết yếu trong việc đảm bảo hoạt động ổn định và bảo vệ mạch điện.

Ghép Tụ Điện và Ứng Dụng

Trong nhiều ứng dụng, chúng ta cần ghép nối nhiều tụ điện lại với nhau để đạt được điện dung mong muốn hoặc để tăng khả năng chịu điện áp. Có hai cách ghép cơ bản:

• Ghép nối tiếp: Tổng điện dung giảm, khả năng chịu điện áp tăng.
• Ghép song song: Tổng điện dung tăng, khả năng chịu điện áp bằng điện áp của tụ nhỏ nhất.

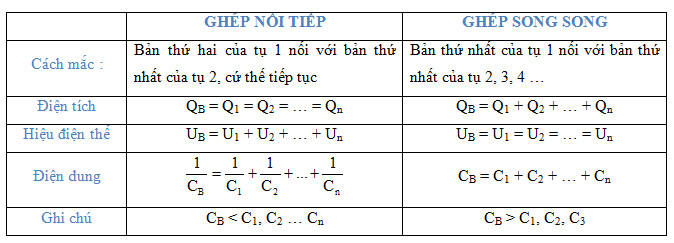

Minh họa ghép nối tiếp và song song các tụ điện

Sự kết hợp này không chỉ tối ưu hóa hiệu suất điện tử mà còn quan trọng trong việc thiết kế các hệ thống phức tạp, tương tự như cách các linh kiện cơ khí như bạc đạn được tích hợp vào các cỗ máy.

Năng Lượng Điện Trường Trong Tụ Điện

Một trong những tính chất quan trọng của tụ điện là khả năng lưu trữ năng lượng dưới dạng điện trường. Năng lượng này (ký hiệu W) có thể được tính bằng một trong các công thức sau:

$W = dfrac{{Q.U}}{2} = dfrac{{C.{U^2}}}{2} = dfrac{{{Q^2}}}{{2C}}$

Đây là năng lượng mà tụ điện có thể giải phóng khi phóng điện, là nguyên lý cơ bản cho nhiều ứng dụng thực tế.

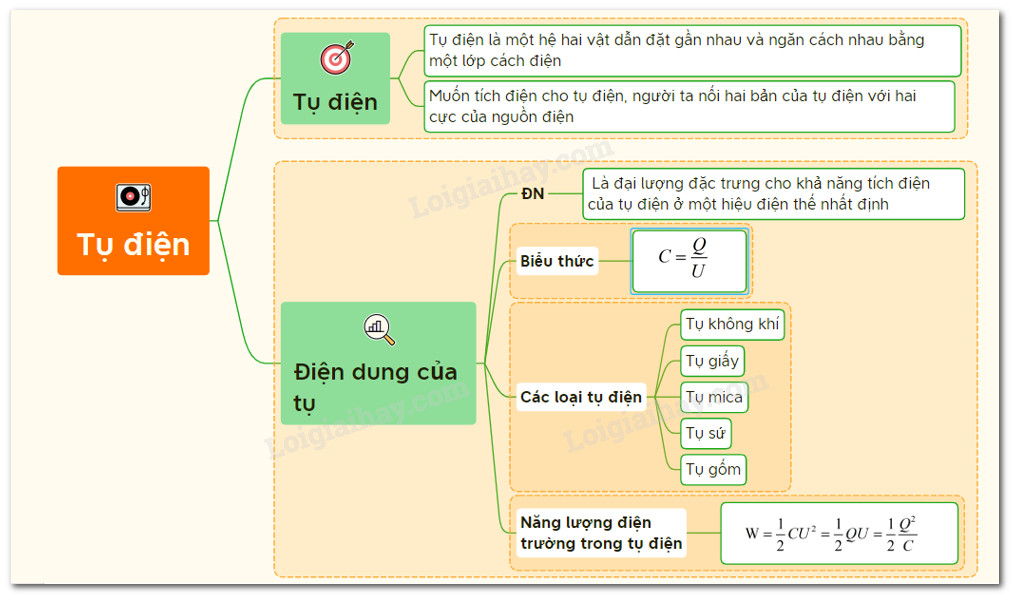

Sơ đồ tư duy tổng quan về tụ điện

Tụ điện là một linh kiện tưởng chừng đơn giản nhưng lại mang lại giá trị to lớn trong lĩnh vực điện tử. Từ việc ổn định điện áp đến lọc tín hiệu, khả năng lưu trữ và giải phóng năng lượng của chúng là nền tảng cho sự phát triển của vô số thiết bị công nghệ. Hiểu biết về chúng giúp chúng ta khai thác tối đa tiềm năng của mạch điện, từ những ứng dụng đơn giản đến các hệ thống phức tạp, giống như việc nắm rõ chức năng của từng phụ tùng xe giúp chiếc xe vận hành mượt mà.

Câu Hỏi Thường Gặp (FAQ)

1. Tụ điện được dùng để làm gì?

Tụ điện được dùng để lưu trữ năng lượng điện, ổn định điện áp, lọc tín hiệu, coupling (truyền tín hiệu xoay chiều và chặn một chiều), bypass (dẫn tín hiệu nhiễu cao tần xuống mass) và trong các mạch định thời, mạch dao động.

2. Sự khác biệt giữa tụ điện và pin là gì?

Cả tụ điện và pin đều lưu trữ năng lượng, nhưng theo những cách khác nhau. Tụ điện lưu trữ năng lượng dưới dạng điện trường và có thể phóng điện rất nhanh. Pin lưu trữ năng lượng thông qua phản ứng hóa học và giải phóng năng lượng chậm hơn, ổn định hơn trong thời gian dài.

3. Có những loại tụ điện nào không phân cực?

Các loại tụ điện không phân cực bao gồm tụ gốm, tụ phim (film capacitor), tụ mica, và tụ giấy. Những loại này có thể được đấu nối vào mạch mà không cần quan tâm đến cực tính âm hay dương.

4. Điện dung của tụ điện bị ảnh hưởng bởi những yếu tố nào?

Điện dung của tụ điện phụ thuộc vào diện tích của các bản cực, khoảng cách giữa chúng và loại vật liệu điện môi (hằng số điện môi) được sử dụng.

5. Làm thế nào để biết tụ điện có bị hỏng hay không?

Các dấu hiệu của tụ điện bị hỏng bao gồm phồng rộp hoặc rò rỉ (đặc biệt là tụ hóa), không tích được điện, hoặc mạch điện hoạt động không ổn định. Có thể dùng đồng hồ vạn năng để kiểm tra điện dung hoặc đo thông mạch.
