Tính Tiết Diện Dây Dẫn 3 Pha: Hướng Dẫn Chi Tiết Để Đảm Bảo An Toàn & Hiệu Quả

Điện năng là nguồn sống của mọi hoạt động, từ sinh hoạt cá nhân đến vận hành các hệ thống sản xuất công nghiệp. Đặc biệt với hệ thống điện 3 pha, việc lựa chọn và tính tiết diện dây dẫn 3 pha chính xác là yếu tố then chốt không chỉ ảnh hưởng đến hiệu suất hoạt động mà còn đảm bảo an toàn tuyệt đối cho người sử dụng và thiết bị. Một dây dẫn quá nhỏ so với tải sẽ dẫn đến quá nhiệt, chập cháy, gây hư hỏng thiết bị và nguy hiểm cho tính mạng. Ngược lại, dây dẫn quá lớn lại gây lãng phí chi phí đầu tư. Vậy làm thế nào để xác định được tiết diện dây dẫn 3 pha phù hợp nhất cho nhu cầu của bạn? Bài viết này sẽ cung cấp cho bạn những kiến thức và công thức cần thiết.

Vì Sao Cần Tính Toán Tiết Diện Dây Dẫn 3 Pha Chính Xác?

Hệ thống điện 3 pha thường được ứng dụng trong các nhà máy, xí nghiệp, tòa nhà lớn hoặc các thiết bị công suất cao, đòi hỏi dòng điện lớn và ổn định. Nếu dây dẫn được chọn không đúng tiết diện, nó sẽ không đủ khả năng chịu tải, dẫn đến nhiều hệ lụy nghiêm trọng:

• Quá tải và quá nhiệt: Dòng điện chạy qua dây lớn hơn khả năng chịu đựng sẽ làm dây nóng lên nhanh chóng, làm hỏng lớp cách điện và gây nguy cơ chập cháy.
• Sụt áp: Dây dẫn có tiết diện nhỏ sẽ gây ra sụt áp trên đường dây, làm giảm hiệu suất hoạt động của các thiết bị điện, thậm chí gây hỏng hóc cho động cơ hoặc máy móc nhạy cảm.
• Lãng phí năng lượng: Nhiệt năng tỏa ra do quá tải chính là điện năng bị hao phí.
• Nguy hiểm cháy nổ: Đây là hậu quả nghiêm trọng nhất, đe dọa tài sản và tính mạng.

Để tránh những rủi ro này, việc áp dụng công thức tính tiết diện dây dẫn 3 pha một cách khoa học là điều không thể bỏ qua. Bạn có thể tham khảo thêm thông tin về khả năng chịu tải của các loại dây khác như dây điện 16mm2 chịu được bao nhiêu ampe để có cái nhìn tổng quát hơn về các loại dây dẫn phổ biến.

Công Thức Vàng Để Tính Tiết Diện Dây Dẫn 3 Pha

Công thức cơ bản được sử dụng để xác định tiết diện dây dẫn dựa trên cường độ dòng điện và mật độ dòng điện cho phép là:

I = S . J

Trong đó:

• I: Cường độ dòng điện chạy qua dây dẫn (đơn vị: Ampe – A). Đây là giá trị quan trọng nhất cần tính toán.
• S: Tiết diện của dây dẫn (đơn vị: milimét vuông – mm²). Đây là giá trị chúng ta cần tìm.
• J: Mật độ dòng điện cho phép (đơn vị: Ampe trên milimét vuông – A/mm²). Giá trị này phụ thuộc vào chất liệu dây dẫn (đồng, nhôm), loại vỏ cách điện, và điều kiện lắp đặt (đi trong không khí, trong ống, dưới đất…). Thông thường, với dây đồng, J thường nằm trong khoảng 6 A/mm² cho dây nhỏ và có thể giảm xuống 3-4 A/mm² cho dây lớn hơn. Để có thông tin chi tiết và chính xác, bạn có thể tham khảo bảng chịu tải dây điện cadivi hoặc các nhà sản xuất dây cáp uy tín khác.

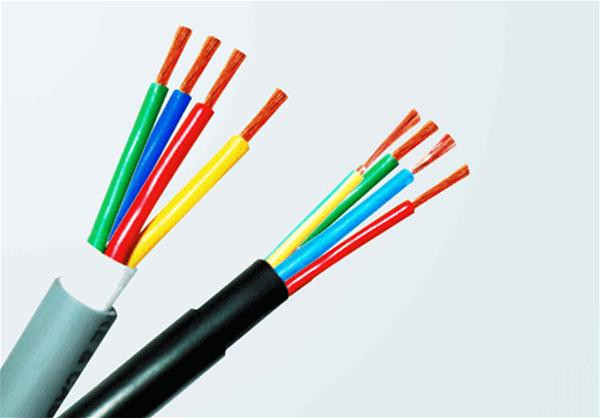

Hình ảnh minh họa cách chọn dây dẫn điện 3 pha và sự cần thiết của việc tính toán tiết diện

Hướng Dẫn Chi Tiết Cách Tính Tiết Diện Dây Dẫn 3 Pha Qua Ví Dụ Thực Tế

Để tính tiết diện dây dẫn 3 pha một cách chính xác, chúng ta cần thực hiện theo các bước sau:

Bước 1: Xác định công suất và điện áp

Đầu tiên, bạn cần xác định tổng công suất (P) của tất cả các thiết bị điện 3 pha sẽ được cấp điện bởi dây dẫn đó (đơn vị: Watt – W hoặc kW). Điện áp (U) trong hệ thống 3 pha tại Việt Nam thường là 380V.

Bước 2: Tính cường độ dòng điện tổng (I)

Đối với hệ thống điện 3 pha, công thức tính cường độ dòng điện tổng (I) có sự khác biệt so với 1 pha. Chúng ta sử dụng công thức:

*P = √3 U I cosφ**

Từ đó, suy ra:

I = P / (√3 U cosφ)

Trong đó:

• P: Tổng công suất của tải (W).
• U: Điện áp pha (380V).
• I: Cường độ dòng điện (A).
• cosφ: Hệ số công suất, thường dao động từ 0.8 đến 0.95 (có thể lấy giá trị trung bình 0.85-0.9 nếu không có thông số cụ thể từ nhà sản xuất thiết bị).

Ví dụ: Một thiết bị điện 3 pha có công suất là 10 kW (10.000 W), điện áp 380V, và hệ số công suất cosφ = 0.85.
Cường độ dòng điện tổng sẽ là:
I = 10000 / (√3 380 0.85) ≈ 10000 / (1.732 380 0.85) ≈ 10000 / 558.8 ≈ 17.8 A

Bước 3: Áp dụng công thức I = S.J để tìm S và chọn dây dẫn

Sau khi có cường độ dòng điện I, chúng ta sẽ áp dụng công thức để tìm S. Giả sử mật độ dòng điện cho phép J = 6 A/mm² (cho dây đồng):

S = I / J

Tiết diện dây dẫn cần thiết là:
S = 17.8 / 6 ≈ 2.97 mm²

Vì trên thị trường không có dây dẫn với tiết diện chính xác 2.97 mm², chúng ta cần chọn loại dây có tiết diện lớn hơn và gần nhất với giá trị tính toán để đảm bảo an toàn. Trong trường hợp này, nên chọn dây dẫn có tiết diện là 4 mm².

Một số lưu ý quan trọng khi chọn tiết diện dây dẫn 3 pha

• Hệ số an toàn: Luôn nên chọn tiết diện dây dẫn lớn hơn một chút so với giá trị tính toán. Một số kỹ sư thường nhân thêm hệ số an toàn khoảng 1.25 đến 1.5 lần vào giá trị S để dự phòng cho trường hợp tăng tải trong tương lai hoặc điều kiện môi trường bất lợi (nhiệt độ cao).
• Mục đích sử dụng: Điện 3 pha thường dùng cho mục đích thương mại, công nghiệp với các thiết bị chuyên dụng 3 pha. Tránh sử dụng điện 3 pha cho các thiết bị 1 pha thông thường vì không cần thiết và có thể gây lãng phí.
• Phân chia tải: Trong hệ thống điện lớn, việc phân chia tải ra các nhánh nhỏ và tính toán tiết diện dây dẫn riêng cho từng nhánh cũng rất quan trọng. Ví dụ, dây cấp nguồn chính sẽ có tiết diện lớn hơn nhiều so với dây cấp nguồn cho các ổ cắm hoặc chiếu sáng. Bạn có thể tìm hiểu thêm về dây điện 6.0 chịu tải bao nhiêu w để so sánh các mức tải khác nhau.

Nơi Tìm Mua Linh Kiện Điện Chất Lượng, Đáng Tin Cậy

Việc tính tiết diện dây dẫn 3 pha là bước đầu tiên và quan trọng nhất. Sau đó, việc lựa chọn nhà cung cấp linh kiện điện uy tín, chất lượng sẽ quyết định độ bền và an toàn của hệ thống. Linhkien283 là địa chỉ đáng tin cậy chuyên cung cấp đa dạng các loại linh kiện điện, dây dẫn, máy in 3D và linh kiện cơ khí chất lượng cao, đáp ứng mọi nhu cầu của khách hàng. Chúng tôi cam kết mang đến sản phẩm chính hãng, có nguồn gốc rõ ràng và giá cả cạnh tranh.

Với các loại dây dẫn điện từ dây 4.0 chịu tải bao nhiêu cho đến các loại dây chịu tải lớn hơn, Linhkien283 luôn có sẵn để phục vụ bạn. Bên cạnh đó, chúng tôi cũng cung cấp nhiều loại linh kiện khác như khóa việt tiệp chống cắt và các thiết bị cơ khí chuyên dụng, đảm bảo hệ thống của bạn hoạt động hiệu quả và an toàn.

Kết Luận

Hiểu rõ cách tính tiết diện dây dẫn 3 pha không chỉ giúp bạn đảm bảo an toàn cho hệ thống điện mà còn tối ưu hóa chi phí và hiệu suất sử dụng năng lượng. Hãy luôn ghi nhớ các công thức và nguyên tắc an toàn khi thiết kế hoặc lắp đặt hệ thống điện. Nếu bạn gặp khó khăn trong quá trình tính toán hoặc lựa chọn dây dẫn, đừng ngần ngại liên hệ với các chuyên gia tại Linhkien283 để được tư vấn và hỗ trợ chi tiết nhất.
