Sơ Đồ Mạch Điện Cầu Thang Chi Tiết Và Hướng Dẫn Lắp Đặt An Toàn

Mạch điện cầu thang là một phần thiết yếu trong mọi ngôi nhà hiện đại, đóng vai trò quan trọng trong việc đảm bảo an toàn và tiện nghi khi di chuyển giữa các tầng, đặc biệt là vào ban đêm. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và các sơ đồ đấu nối phổ biến sẽ giúp bạn tự tin hơn trong việc lắp đặt, bảo trì hoặc khắc phục sự cố hệ thống chiếu sáng cầu thang tại gia. Bài viết này sẽ đi sâu vào các loại sơ đồ mạch điện cầu thang cơ bản, giải thích nguyên lý hoạt động và cung cấp hướng dẫn chi tiết từng bước để lắp đặt, giúp bạn có cái nhìn toàn diện và thực hiện công việc một cách hiệu quả, an toàn.

Tầm Quan Trọng Của Hệ Thống Chiếu Sáng Và Sơ Đồ Mạch Điện Cầu Thang

Cầu thang là khu vực tiềm ẩn nhiều rủi ro nếu không được chiếu sáng đầy đủ. Một hệ thống đèn cầu thang được thiết kế và lắp đặt đúng cách không chỉ giúp người dùng di chuyển an toàn, tránh vấp ngã mà còn tăng tính thẩm mỹ cho không gian sống.

Sơ đồ mạch điện cầu thang chính là bản thiết kế kỹ thuật, thể hiện cách kết nối các thiết bị điện (nguồn điện, công tắc, bóng đèn, dây dẫn) để hệ thống hoạt động theo ý muốn. Việc nắm vững sơ đồ này là bước đầu tiên và quan trọng nhất trước khi bắt tay vào công việc lắp đặt hoặc sửa chữa bất kỳ thành phần nào liên quan đến đèn cầu thang.

Cấu Tạo Cơ Bản Của Mạch Điện Cầu Thang

Một mạch điện cầu thang thông thường bao gồm các thành phần chính sau:

Nguồn điện: Cung cấp năng lượng cho hệ thống (thường là nguồn điện xoay chiều 220V trong gia đình).
Công tắc: Thiết bị đóng/ngắt dòng điện. Trong mạch cầu thang, chúng ta thường sử dụng công tắc đảo chiều (còn gọi là công tắc 3 cực) hoặc công tắc trung gian (công tắc 4 cực) để có thể điều khiển đèn từ nhiều vị trí khác nhau.
Bóng đèn: Thiết bị phát sáng trên cầu thang. Có thể là bóng đèn sợi đốt, huỳnh quang, compact fluorescent (CFL) hoặc phổ biến nhất hiện nay là đèn LED nhờ khả năng tiết kiệm năng lượng và tuổi thọ cao.
Dây dẫn điện: Kết nối các thành phần lại với nhau theo sơ đồ.
Hộp đấu nối: Nơi tập trung các mối nối dây điện, giúp bảo vệ và dễ dàng cho việc kiểm tra, sửa chữa.

Nguyên Lý Hoạt Động Của Mạch Điện Cầu Thang

Nguyên lý hoạt động của mạch điện cầu thang dựa trên khả năng chuyển đổi trạng thái của các công tắc đảo chiều hoặc công tắc trung gian, tạo ra các đường dẫn dòng điện khác nhau để điều khiển bóng đèn từ nhiều vị trí.

Với sơ đồ phổ biến nhất sử dụng hai công tắc đảo chiều (ba cực), mỗi công tắc có một cực chung (C) và hai cực chuyển đổi (L1, L2 hoặc 1-way, 2-way). Dây nóng (dây pha) từ nguồn điện sẽ được nối vào cực chung của công tắc thứ nhất. Hai cực chuyển đổi của công tắc thứ nhất được nối với hai cực chuyển đổi tương ứng của công tắc thứ hai. Cực chung của công tắc thứ hai được nối với một đầu của bóng đèn. Đầu còn lại của bóng đèn được nối với dây nguội.

Khi hai công tắc ở cùng một trạng thái (ví dụ: cả hai đều nối cực chung sang L1), mạch sẽ kín và đèn sáng. Khi bạn gạt một trong hai công tắc, trạng thái kết nối sẽ thay đổi (ví dụ: một công tắc nối sang L1, công tắc kia nối sang L2), làm ngắt dòng điện và đèn tắt. Ngược lại, khi đèn đang tắt, bạn gạt một công tắc để thay đổi trạng thái của nó, mạch sẽ lại kín và đèn sáng. Cứ như vậy, bạn có thể bật hoặc tắt đèn từ bất kỳ công tắc nào.

Với các mạch phức tạp hơn sử dụng công tắc trung gian (bốn cực) cho phép điều khiển từ ba vị trí trở lên, nguyên lý tương tự nhưng công tắc trung gian sẽ được nối xen kẽ giữa hai công tắc đảo chiều, có khả năng hoán đổi kết nối giữa hai cặp dây, tạo ra thêm các trạng thái đóng/ngắt mạch.

Hình ảnh minh họa nguyên lý hoạt động của công tắc đảo chiều trong mạch điện cầu thang

Các Loại Sơ Đồ Mạch Điện Cầu Thang Phổ Biến

Tùy thuộc vào cấu trúc cầu thang và số lượng điểm điều khiển mong muốn, có nhiều biến thể sơ đồ mạch điện cầu thang. Dưới đây là một số sơ đồ cơ bản thường gặp:

Sơ đồ mạch điện cầu thang 1 công tắc 1 bóng đèn

Đây là sơ đồ đơn giản nhất, thường dùng cho các cầu thang nhỏ hoặc chỉ cần điều khiển từ một vị trí duy nhất (ví dụ: công tắc đặt ở chân cầu thang). Công tắc loại hai cực thông thường được nối trực tiếp với bóng đèn và nguồn điện. Nhấn công tắc bật đèn, nhấn lần nữa tắt đèn. Sơ đồ này tuy đơn giản nhưng hạn chế về mặt tiện lợi khi cần điều khiển từ cả hai đầu cầu thang.

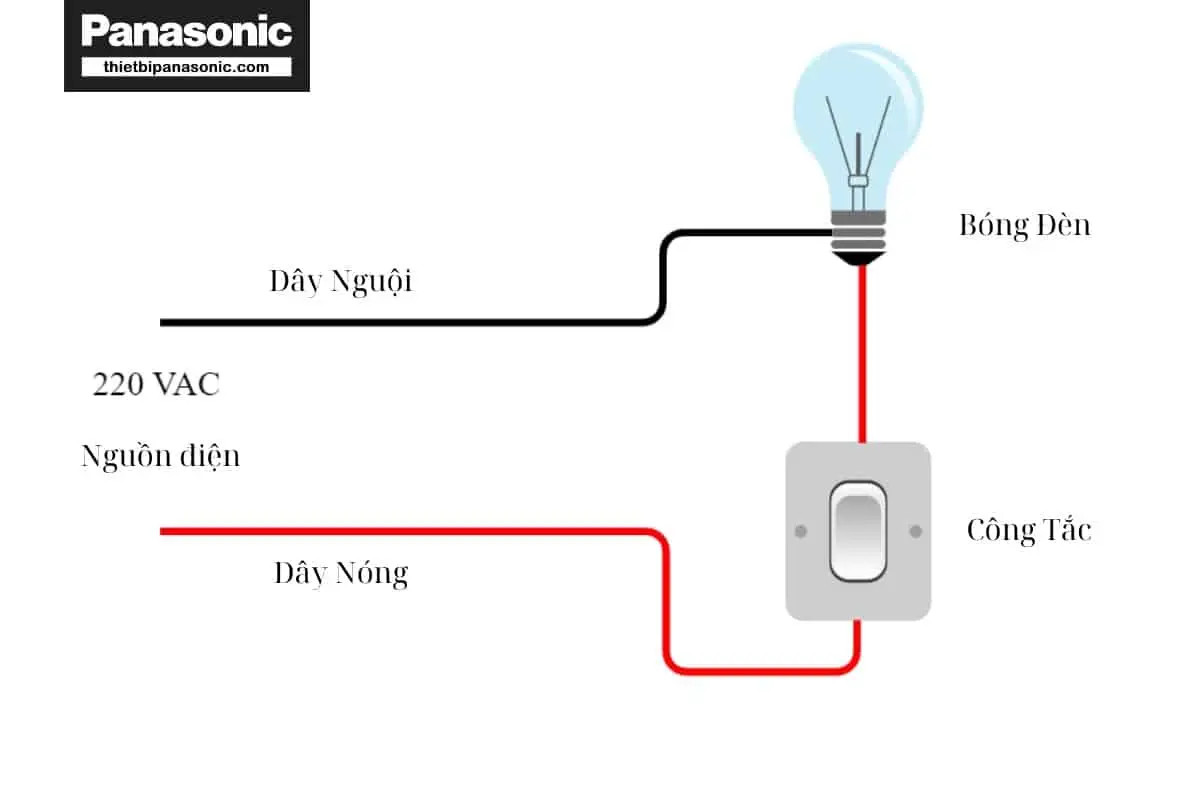

Sơ đồ đấu nối mạch điện cầu thang đơn giản dùng 1 công tắc 1 bóng đèn

Sơ đồ mạch điện cầu thang 2 công tắc 1 bóng đèn

Đây là sơ đồ phổ biến nhất cho cầu thang gia đình, cho phép bật/tắt đèn từ hai vị trí khác nhau (thường là đầu và cuối cầu thang). Sơ đồ này sử dụng hai công tắc đảo chiều (công tắc 3 cực) và một bóng đèn. Cả hai công tắc đều có khả năng điều khiển trạng thái của đèn một cách độc lập.

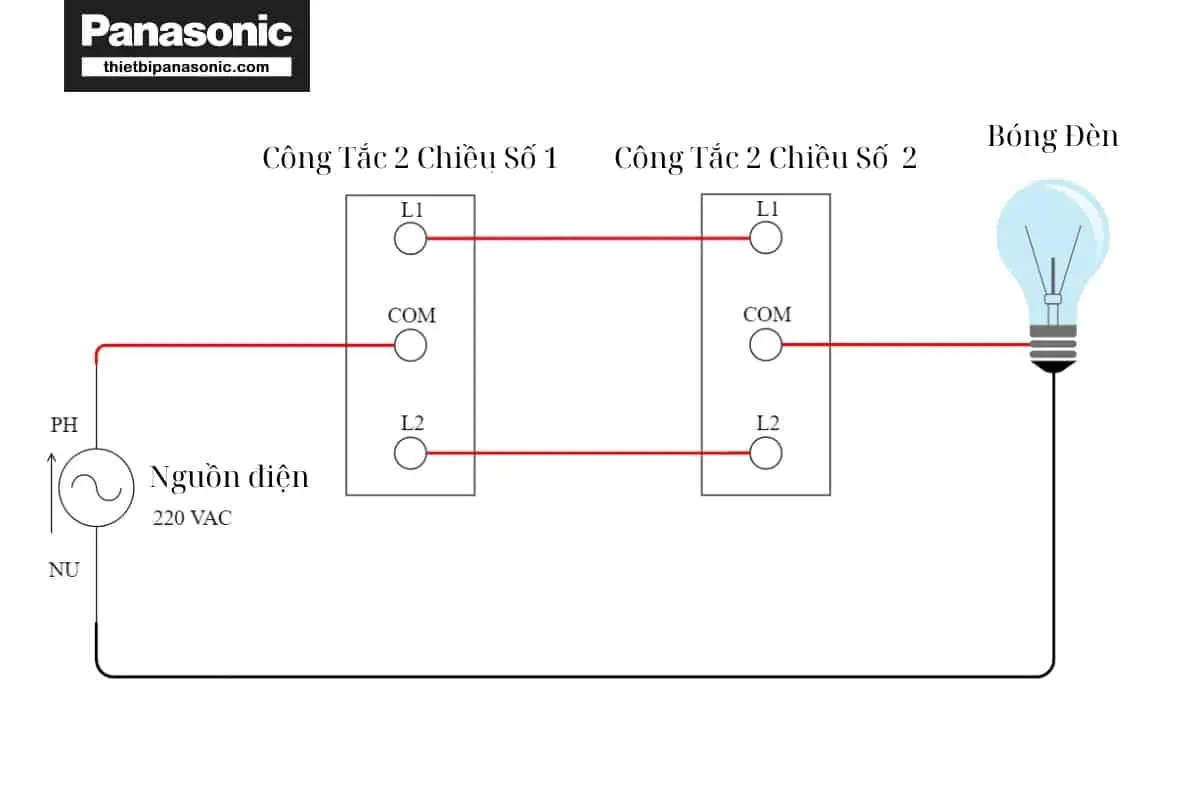

Sơ đồ mạch điện cầu thang thông dụng với 2 công tắc điều khiển 1 bóng đèn

Sơ đồ mạch điện cầu thang 3 công tắc 2 bóng đèn

Sơ đồ này phù hợp với các cầu thang dài hoặc có nhiều điểm tiếp cận, cho phép điều khiển đèn từ ba vị trí khác nhau. Sơ đồ này thường sử dụng hai công tắc đảo chiều (3 cực) ở hai đầu mạch và một công tắc trung gian (4 cực) ở giữa. Các công tắc này cùng nhau kiểm soát trạng thái bật/tắt của hai bóng đèn được nối song song.

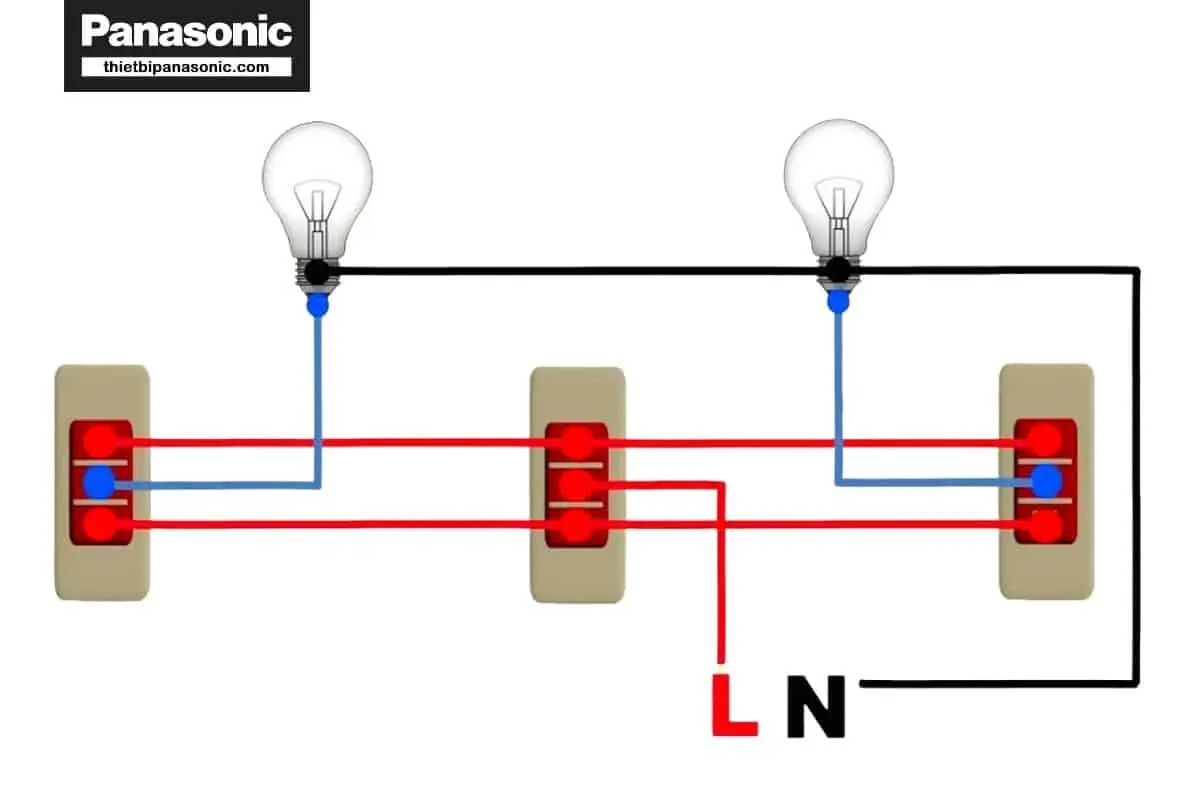

Sơ đồ mạch điện cầu thang sử dụng 3 công tắc (hai 3 cực, một 4 cực) điều khiển 2 bóng đèn

Sơ đồ mạch điện cầu thang 2 công tắc 2 bóng đèn

Sơ đồ này tương tự như sơ đồ 2 công tắc 1 bóng nhưng sử dụng hai bóng đèn (thường được nối song song) để tăng cường độ chiếu sáng cho cầu thang dài hơn hoặc rộng hơn. Việc điều khiển vẫn được thực hiện từ hai vị trí bằng hai công tắc đảo chiều.

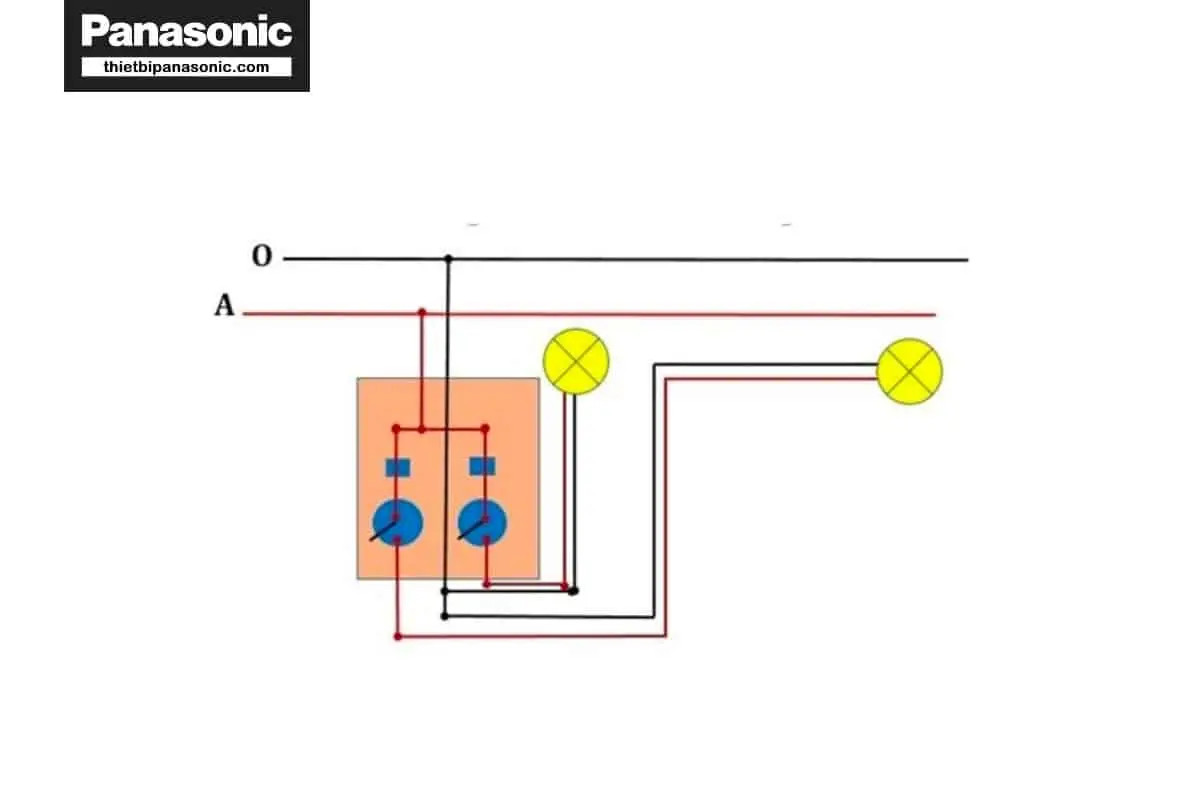

Sơ đồ và cách đấu nối mạch điện cầu thang dùng 2 công tắc điều khiển 2 bóng đèn

Hướng Dẫn Lắp Đặt Và Đấu Nối Mạch Điện Cầu Thang Chi Tiết

Việc lắp đặt mạch điện cầu thang đòi hỏi sự cẩn thận và tuân thủ các quy tắc an toàn điện. Nếu bạn không có kinh nghiệm về điện, tốt nhất nên tìm sự trợ giúp từ thợ điện chuyên nghiệp để đảm bảo an toàn cho bản thân và hệ thống điện ngôi nhà. Tuy nhiên, nếu bạn muốn tự thực hiện, hãy nắm vững các bước và nguyên tắc dưới đây.

Chuẩn bị và các bước lắp đặt mạch điện cầu thang an toàn

Chuẩn bị dụng cụ và vật tư

Trước khi bắt đầu, hãy đảm bảo bạn có đầy đủ các vật tư và dụng cụ cần thiết:

Công tắc đảo chiều (3 cực) hoặc công tắc trung gian (4 cực) tùy sơ đồ.
Bóng đèn và đui đèn phù hợp.
Dây dẫn điện (kích thước phù hợp với tải và chiều dài mạch).
Ống luồn dây điện (ống cứng hoặc ống mềm) và phụ kiện đi kèm (khuỷu nối, hộp nối, kẹp ống…).
Hộp âm tường hoặc nổi để lắp công tắc và hộp đấu nối.
Dụng cụ: Kìm cắt, kìm tuốt dây, tua vít (đa năng hoặc theo loại vít), bút thử điện, băng dính cách điện, thước đo, máy khoan (nếu cần), thang.
Thiết bị an toàn cá nhân: Găng tay cách điện, kính bảo hộ.

Các bước lắp đặt cơ bản

Ngắt nguồn điện: TUYỆT ĐỐI ngắt nguồn điện tại cầu dao chính hoặc aptomat phụ trước khi thực hiện bất kỳ thao tác nào liên quan đến dây điện. Sử dụng bút thử điện để kiểm tra lại.
Xác định vị trí: Chọn vị trí lắp đặt các công tắc (thường ở đầu và cuối cầu thang, hoặc các vị trí khác theo nhu cầu) và bóng đèn. Đánh dấu các vị trí này trên tường hoặc trần.
Đi dây: Dựa vào sơ đồ mạch điện cầu thang đã chọn, tiến hành đi dây từ nguồn điện đến các công tắc, bóng đèn và giữa các công tắc với nhau thông qua ống luồn dây. Đảm bảo dây đi thẳng, gọn gàng và được bảo vệ trong ống luồn. Sử dụng hộp nối tại các điểm rẽ nhánh hoặc kết thúc mạch.
Lắp đặt hộp và công tắc/đèn: Lắp đặt các hộp âm tường/nổi vào vị trí đã đánh dấu. Lắp đui đèn và các công tắc vào vị trí tương ứng trên hộp.
Đấu nối dây: Thực hiện đấu nối các đầu dây vào công tắc, đui đèn và trong các hộp nối theo sơ đồ mạch đã chuẩn bị.

Hướng dẫn đấu nối cho từng loại sơ đồ

Cách đấu nối 2 công tắc 1 bóng

Từ nguồn điện, dây nóng (dây pha) nối vào cực chung (C) của công tắc đảo chiều thứ nhất.
Hai cực chuyển đổi (L1, L2) của công tắc thứ nhất nối với hai cực chuyển đổi (L1, L2) tương ứng của công tắc đảo chiều thứ hai.
Cực chung (C) của công tắc thứ hai nối vào một đầu dây của bóng đèn.
Đầu dây còn lại của bóng đèn nối vào dây nguội của nguồn điện.
Kiểm tra kỹ các mối nối, đảm bảo chặt chẽ và cách điện tốt bằng băng dính cách điện.

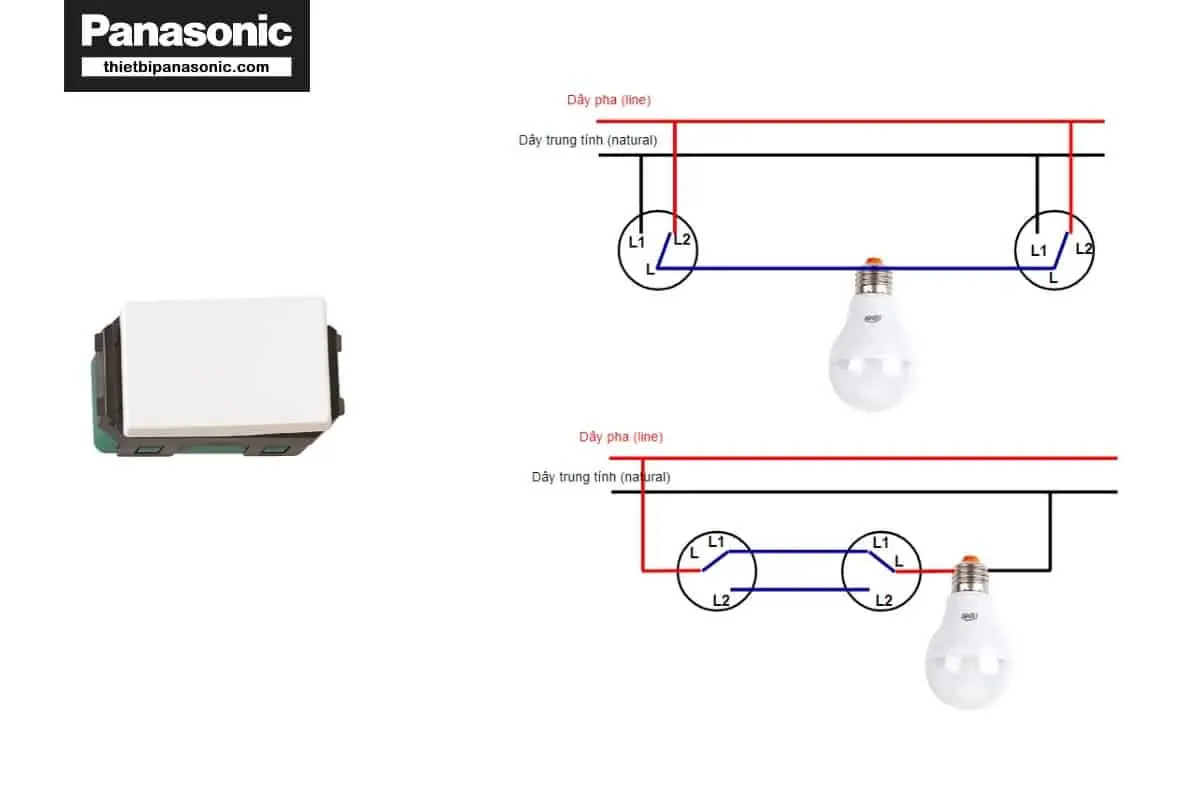

Các bước đấu nối dây điện cho mạch cầu thang dùng 2 công tắc 1 bóng đèn

Cách đấu nối 3 công tắc 2 bóng

Sơ đồ này sử dụng 2 công tắc 3 cực (ở đầu và cuối) và 1 công tắc 4 cực (ở giữa).

Từ nguồn điện, dây nóng (dây pha) nối vào cực chung (C) của công tắc 3 cực thứ nhất.
Hai cực chuyển đổi (L1, L2) của công tắc 3 cực thứ nhất nối vào hai cặp cực đầu vào của công tắc 4 cực.
Hai cặp cực đầu ra của công tắc 4 cực nối vào hai cực chuyển đổi (L1, L2) của công tắc 3 cực thứ hai.
Cực chung (C) của công tắc 3 cực thứ hai nối vào một đầu của cả hai bóng đèn (nối song song với nhau).
Hai đầu dây còn lại của hai bóng đèn (đã nối song song) nối vào dây nguội của nguồn điện.
Kiểm tra và cách điện kỹ lưỡng các mối nối.

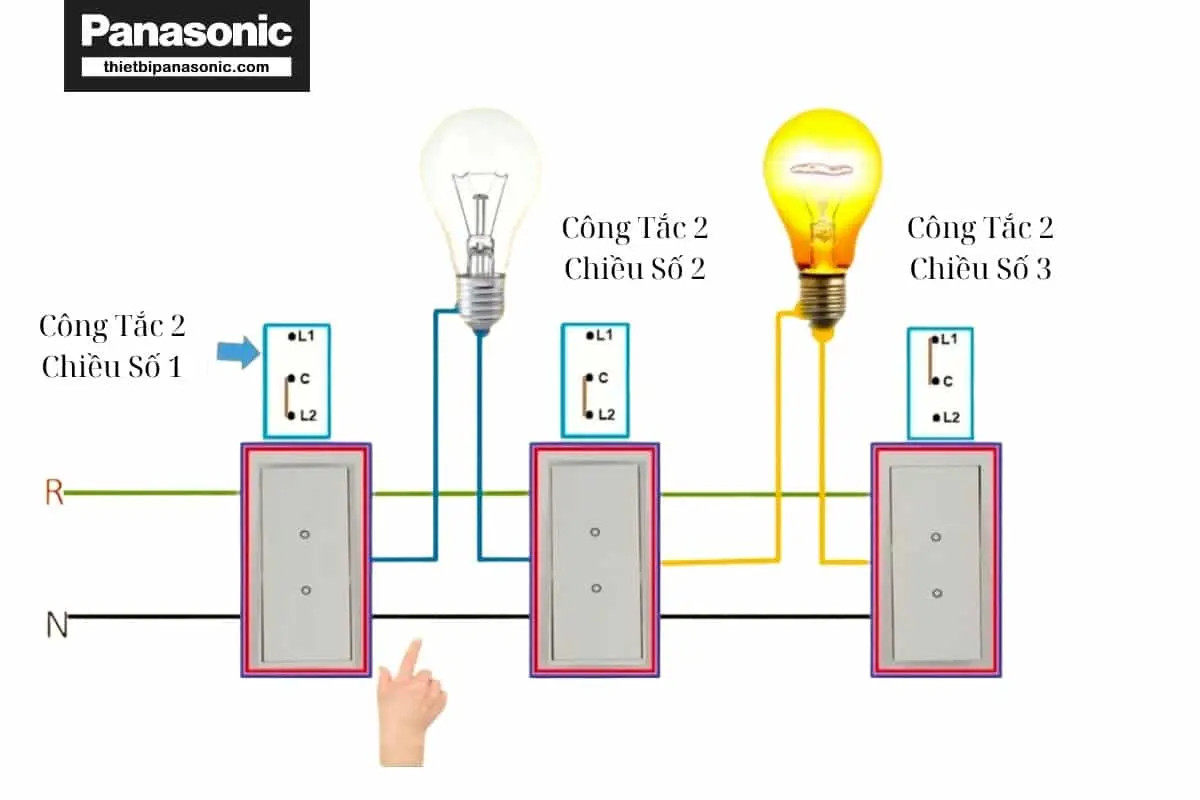

Chi tiết cách đấu nối mạch điện cầu thang 3 công tắc và 2 bóng đèn

Cách đấu nối 2 công tắc 2 bóng

Thực hiện tương tự như cách đấu nối 2 công tắc 1 bóng đèn cho đến bước 3.
Cực chung (C) của công tắc thứ hai nối vào cả hai đầu dây của hai bóng đèn (nối song song với nhau).
Hai đầu dây còn lại của hai bóng đèn (đã nối song song) nối vào dây nguội của nguồn điện.
Kiểm tra kỹ lưỡng an toàn điện sau khi hoàn tất.

Lưu ý khi lắp đặt mạch điện cầu thang nhiều tầng (3-4 tầng)

Khi lắp đặt mạch điện cầu thang cho nhà 3 tầng, 4 tầng hoặc nhiều hơn, số lượng điểm điều khiển sẽ tăng lên. Bạn sẽ cần sử dụng nhiều hơn các công tắc đảo chiều và công tắc trung gian.

Nhà 3 tầng: Thường cần 3 điểm điều khiển (tầng 1, tầng 2, tầng 3). Có thể sử dụng 2 công tắc 3 cực (tầng 1, tầng 3) và 1 công tắc 4 cực (tầng 2).
Nhà 4 tầng: Thường cần 4 điểm điều khiển (tầng 1, tầng 2, tầng 3, tầng 4). Có thể sử dụng 2 công tắc 3 cực (tầng 1, tầng 4) và 2 công tắc 4 cực (tầng 2, tầng 3).
Thiết kế sơ đồ: Cần vẽ chi tiết sơ đồ dựa trên số lượng tầng và vị trí công tắc mong muốn để đảm bảo đấu nối chính xác. Dây dẫn giữa các tầng có thể dài hơn và cần được đi trong ống luồn chắc chắn.
An toàn và ổn định: Với hệ thống dây dẫn phức tạp hơn, việc đảm bảo an toàn (cách điện, bảo vệ quá tải) và sự ổn định của mạch là cực kỳ quan trọng. Nên sử dụng dây dẫn chất lượng tốt và tuân thủ đúng kỹ thuật đấu nối.

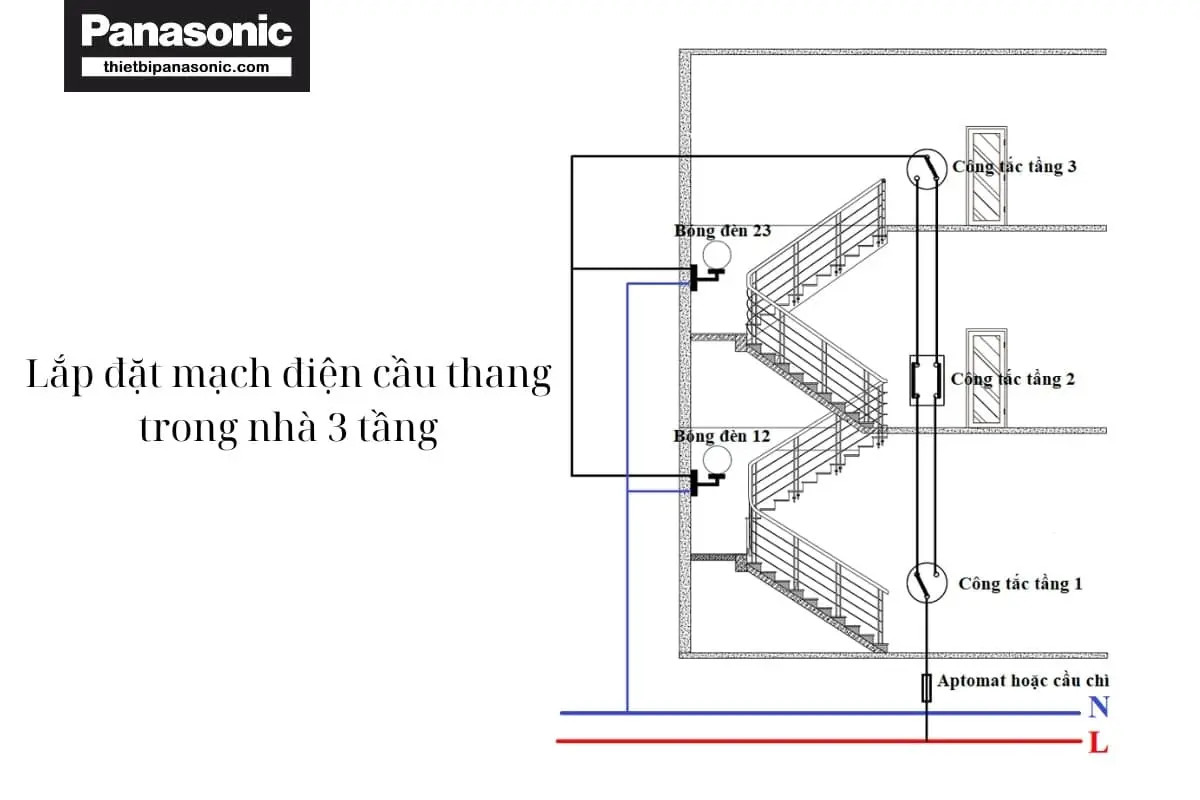

Bố trí công tắc và đèn trong mạch điện cầu thang cho nhà 3 tầng

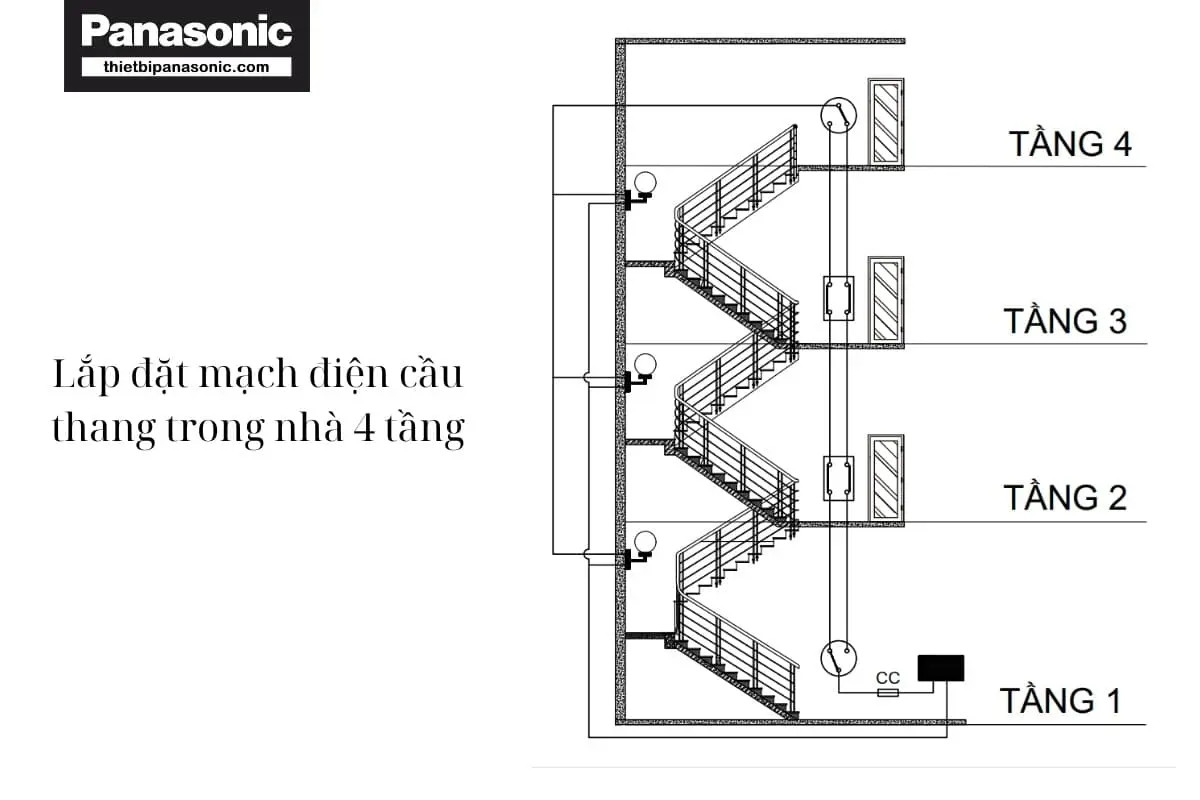

Thiết kế mạch điện cầu thang cho nhà 4 tầng với nhiều điểm điều khiển

Những Lưu Ý Và Mẹo Khi Lắp Đặt Và Đấu Mạch Điện Cầu Thang

Ngoài việc tuân thủ sơ đồ và các bước kỹ thuật, có một số lưu ý và mẹo nhỏ giúp hệ thống chiếu sáng cầu thang của bạn an toàn, hiệu quả và tiết kiệm năng lượng hơn.

Lời khuyên an toàn và mẹo tiết kiệm năng lượng khi lắp đặt mạch cầu thang

Đảm bảo an toàn trong quá trình lắp đặt

Luôn ngắt nguồn điện trước khi làm việc.
Sử dụng đúng loại dây dẫn, công tắc và thiết bị phù hợp với tải và môi trường (ví dụ: chống ẩm nếu cầu thang gần khu vực ẩm ướt).
Đi dây trong ống luồn để bảo vệ dây khỏi bị vật nhọn làm hỏng hoặc bị chuột cắn.
Đấu nối các đầu dây thật chặt và cách điện kỹ lưỡng bằng băng dính chuyên dụng.
Kiểm tra lại toàn bộ mạch trước khi cấp nguồn. Sử dụng đồng hồ vạn năng hoặc bút thử điện để kiểm tra thông mạch và tình trạng ngắt mạch.

Cách giảm thiểu tiêu tốn năng lượng và tối ưu hóa hiệu suất

Sử dụng đèn LED: Đây là lựa chọn hàng đầu hiện nay cho đèn cầu thang. Đèn LED tiêu thụ ít năng lượng hơn đáng kể so với đèn truyền thống, tuổi thọ cao và ít tỏa nhiệt.
Lắp đặt công tắc cảm ứng hoặc cảm biến chuyển động/ánh sáng: Các loại công tắc này sẽ tự động bật đèn khi có người di chuyển trên cầu thang và tắt sau một khoảng thời gian nhất định hoặc khi đủ ánh sáng tự nhiên. Điều này giúp tránh lãng phí điện khi người dùng quên tắt đèn.
Sử dụng Dimmer (bộ điều chỉnh độ sáng): Nếu bóng đèn của bạn hỗ trợ dimmer, bạn có thể giảm độ sáng đèn vào những thời điểm ít sử dụng hoặc vào ban đêm để tạo ánh sáng dịu nhẹ, tiết kiệm năng lượng.
Bảo trì định kỳ: Kiểm tra các mối nối, công tắc và bóng đèn định kỳ để phát hiện sớm các vấn đề như lỏng dây, hỏng hóc thiết bị, giúp hệ thống hoạt động ổn định và hiệu quả.

Tổng kết

Sơ đồ mạch điện cầu thang là yếu tố then chốt để xây dựng một hệ thống chiếu sáng an toàn, tiện lợi và hiệu quả cho không gian sống của bạn. Từ những sơ đồ đơn giản nhất sử dụng hai công tắc đảo chiều đến các cấu hình phức tạp hơn cho nhà nhiều tầng sử dụng công tắc trung gian, mỗi loại đều có ưu điểm và cách đấu nối riêng.

Việc hiểu rõ nguyên lý hoạt động của các loại công tắc, chuẩn bị đầy đủ vật tư, tuân thủ các bước lắp đặt và đặc biệt là luôn đặt yếu tố an toàn lên hàng đầu sẽ giúp bạn thực hiện công việc một cách thành công. Bằng cách lựa chọn thiết bị phù hợp (như đèn LED, công tắc thông minh) và áp dụng các mẹo tối ưu, bạn còn có thể biến hệ thống chiếu sáng cầu thang thành một giải pháp tiết kiệm năng lượng và tăng thêm sự thoải mái cho ngôi nhà.
