Sơ Đồ Mạch Điện 3 Công Tắc 3 Bóng Đèn: Hướng Dẫn Chi Tiết A-Z

Việc tự lắp đặt hoặc sửa chữa hệ thống điện trong gia đình luôn đòi hỏi sự cẩn trọng và kiến thức kỹ thuật nhất định. Trong số đó, việc đấu nối sơ đồ mạch điện 3 công tắc 3 bóng đèn là một trong những yêu cầu phổ biến mà nhiều người dùng quan tâm, đặc biệt khi muốn tối ưu hệ thống chiếu sáng cho các không gian khác nhau. Liệu việc này có thực sự phức tạp như nhiều người vẫn nghĩ, hay chỉ cần một chút hướng dẫn chi tiết là có thể thực hiện được?

Bài viết này của Linhkien283 sẽ cung cấp cho bạn cái nhìn toàn diện về sơ đồ mạch điện này, từ nguyên lý hoạt động, các bước chuẩn bị, cách đấu nối chi tiết, cho đến những lưu ý an toàn không thể bỏ qua. Mục tiêu là giúp bạn tự tin triển khai hệ thống điện một cách chính xác, hiệu quả và an toàn nhất.

Mạch Điện 3 Công Tắc 3 Bóng Đèn Là Gì?

Trước khi đi sâu vào sơ đồ mạch điện 3 công tắc 3 bóng đèn và cách đấu nối, chúng ta cần hiểu rõ khái niệm cơ bản của hệ thống này. Về cơ bản, một mạch điện 3 công tắc 3 bóng đèn là một hệ thống chiếu sáng cho phép người dùng điều khiển độc lập ba thiết bị chiếu sáng (bóng đèn) bằng ba công tắc riêng biệt. Mỗi công tắc sẽ có trách nhiệm bật hoặc tắt một bóng đèn cụ thể mà không ảnh hưởng đến các bóng đèn còn lại.

Hệ thống này thường được ứng dụng trong các không gian cần sự linh hoạt cao trong chiếu sáng như phòng khách rộng, nhà bếp có nhiều khu vực chức năng, hay các phòng ngủ có đèn trần, đèn bàn và đèn trang trí. Đôi khi, các bảng điện tích hợp còn bao gồm cả ổ cắm, cho phép không chỉ điều khiển đèn mà còn cấp nguồn cho các thiết bị điện di động khác một cách tiện lợi.

Lợi Ích Của Việc Lắp Đặt Hệ Thống Điện Độc Lập Cho 3 Bóng Đèn

Việc lựa chọn lắp đặt sơ đồ mạch điện 3 công tắc 3 bóng đèn mang lại nhiều lợi ích thiết thực cho không gian sống và sinh hoạt của bạn:

Tiết kiệm không gian và tăng tính thẩm mỹ: Thay vì phải lắp đặt riêng lẻ từng công tắc và ổ cắm (nếu có), việc tích hợp chúng vào một bảng điện duy nhất giúp không gian trở nên gọn gàng hơn, đặc biệt hữu ích cho những khu vực có diện tích hạn chế.
Giảm thiểu lượng dây điện: Khi sử dụng một bảng điện đa năng, số lượng dây điện cần kéo và đấu nối có thể được tối ưu, giúp đường dây điện trở nên khoa học, an toàn và dễ quản lý hơn.
Thiết kế hiện đại, sang trọng: Các loại bảng điện tích hợp ngày nay thường có thiết kế trang nhã, đa dạng về màu sắc và kiểu dáng, dễ dàng hòa hợp với nội thất và góp phần nâng cao vẻ đẹp tổng thể của căn phòng.
Dễ dàng vệ sinh: Bề mặt phẳng, liền mạch của các bảng điện giúp việc lau chùi trở nên đơn giản, giữ cho không gian luôn sạch sẽ.
Thuận tiện trong sử dụng: Các công tắc được bố trí khoa học, giúp người dùng dễ dàng bật/tắt các thiết bị điện mà không cần phải tìm kiếm nhiều công tắc khác nhau.
Đảm bảo an toàn: Nhiều bảng điện hiện đại được sản xuất từ vật liệu cao cấp, có khả năng chống cháy, chống va đập tốt, cùng với các chấu tiếp xúc bằng đồng thau chất lượng cao, đảm bảo dẫn điện tốt và an toàn tối đa cho người sử dụng.

Các Bước Lắp Đặt và Đấu Nối Sơ Đồ Mạch Điện 3 Công Tắc 3 Bóng Đèn

Thực hiện theo sơ đồ mạch điện 3 công tắc 3 bóng đèn yêu cầu sự chuẩn bị kỹ lưỡng và tuân thủ đúng quy trình. Dưới đây là các bước chi tiết để bạn có thể tự tin thực hiện.

Bước 1: Chuẩn Bị Dụng Cụ và Vật Tư Cần Thiết

Việc chuẩn bị đầy đủ dụng cụ và vật tư là yếu tố then chốt để quá trình đấu nối diễn ra thuận lợi và an toàn.

Dụng cụ:
- Tua vít (dẹt và bake)
- Kìm tuốt dây điện
- Kìm cắt điện
- Bút thử điện
- Máy khoan (nếu cần lắp đặt bảng điện lên tường)
- Dao (để gọt vỏ dây điện)
Vật tư và thiết bị:
- Dây điện (đủ màu sắc để dễ phân biệt dây nóng, dây nguội, dây tiếp địa – thường là đỏ, xanh, vàng/xanh sọc)
- Bảng điện 3 công tắc (có thể tích hợp ổ cắm nếu cần)
- Đui đèn
- Bóng đèn (3 cái)
- Băng dính điện

Bước 2: Phác Thảo Sơ Đồ Mạch Điện Chi Tiết

Dù bạn đã có kinh nghiệm hay mới bắt đầu, việc phác thảo sơ đồ mạch điện 3 công tắc 3 bóng đèn là vô cùng quan trọng. Nó giúp bạn hình dung rõ ràng nguyên lý hoạt động, cách đi dây và tránh những sai sót cơ bản khi đấu nối thực tế. Sơ đồ dưới đây minh họa cách đấu nối cho 3 công tắc và 3 ổ cắm, bạn có thể áp dụng tương tự cho 3 bóng đèn, mỗi công tắc điều khiển một bóng đèn độc lập.

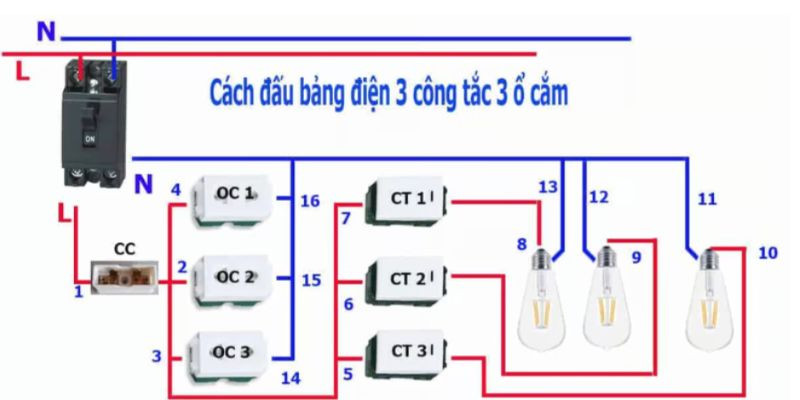

Sơ đồ mạch điện đấu nối 3 công tắc điều khiển 3 bóng đèn độc lập (tham khảo thêm cho ổ cắm)

Phân tích sơ đồ:

Dây nóng (Pha – L): Thường là dây màu đỏ hoặc nâu, cấp nguồn điện vào các công tắc và ổ cắm.
Dây nguội (Trung tính – N): Thường là dây màu xanh hoặc đen, đi thẳng đến các bóng đèn và ổ cắm.
Dây tiếp địa (Đất – PE): Thường là dây màu xanh lá cây hoặc vàng sọc xanh, dùng để bảo vệ an toàn (nếu có trên ổ cắm hoặc thiết bị).

Nguyên lý đấu nối cho 3 công tắc 3 bóng đèn:

Cấp nguồn vào bảng điện: Dây nóng (L) sẽ được cấp vào một đầu chung của 3 công tắc (thường là cực vào). Dây nguội (N) sẽ được nối chung với một đầu của tất cả các đui đèn và các ổ cắm.
Đấu nối công tắc và bóng đèn: Từ mỗi cực ra của công tắc, một dây sẽ được kéo đến một đầu của từng bóng đèn tương ứng. Đây là dây pha điều khiển bóng đèn.
Đấu nối dây nguội cho bóng đèn: Đầu còn lại của mỗi bóng đèn sẽ được nối chung với dây nguội (N) đã được cấp vào bảng điện.
Đấu nối ổ cắm (nếu có): Mỗi ổ cắm sẽ được cấp trực tiếp dây nóng (L) và dây nguội (N) từ nguồn chính. Dây tiếp địa (PE) cũng sẽ được đấu nối nếu ổ cắm có chân tiếp địa.

Bước 3: Thực Hiện Đấu Nối Mạch Điện Thực Tế

Đây là bước quan trọng nhất, nơi bạn biến sơ đồ thành hiện thực. Hãy thực hiện cẩn thận và tuân thủ các nguyên tắc an toàn.

Đấu nối nguồn điện đầu vào

Tháo lắp: Sử dụng tua vít để mở phần nắp nhỏ phía sau bảng điện và tháo ra.
Xác định cực: Bên trong, bạn sẽ thấy các cực nối dây. Dùng bút thử điện để xác định chính xác dây nóng (L) và dây nguội (N) từ nguồn điện chính. Dây nóng thường làm bút thử điện phát sáng, dây nguội thì không.
Đấu nối dây nóng: Nối dây nóng (thường là màu đỏ) vào cực đầu vào chung của các công tắc.
Đấu nối dây nguội: Nối dây nguội (thường là màu xanh) vào cực chung của các ổ cắm và một đầu dây đi ra các bóng đèn.

Lưu ý: Việc đấu nối đúng cực âm/dương (nóng/nguội) là cực kỳ quan trọng để đảm bảo các thiết bị hoạt động ổn định và tránh nguy cơ giật điện. Luôn kiểm tra kỹ bằng bút thử điện sau khi đấu nối xong.

Đấu nối điện qua các công tắc bật/tắt và bóng đèn

Nối dây pha điều khiển đèn: Từ mỗi cực ra của từng công tắc trên bảng điện, bạn sẽ kéo một sợi dây (thường là màu đỏ hoặc màu khác biệt) để nối trực tiếp vào một đầu của từng đui đèn tương ứng. Đây là dây mang điện dương (dây pha) đến bóng đèn khi công tắc được bật.
Nối dây nguội chung cho đèn: Hệ thống dây nguội (thường là màu xanh) sẽ được nối chung với đầu còn lại của tất cả các đui đèn, và sau đó được nối chung với dây nguội chính (N) đã được cấp vào bảng điện.
Kiểm tra và hoàn thiện:
- Sau khi hoàn tất đấu nối dây cho cả công tắc và bóng đèn, hãy sử dụng bút thử điện để kiểm tra lại tất cả các điểm nối, đảm bảo không có dây nào bị lỏng hoặc chạm chập.
- Tiếp theo, hãy bật nguồn điện tổng và thử bật từng công tắc để kiểm tra xem các bóng đèn có sáng đúng theo ý muốn hay không.
- Cuối cùng, lắp lại nắp bảng điện và cố định bảng điện vào vị trí an toàn trên tường.

Lưu Ý Quan Trọng Để Đấu Nối Mạch Điện An Toàn và Hiệu Quả

An toàn điện luôn là ưu tiên hàng đầu. Khi thực hiện đấu nối sơ đồ mạch điện 3 công tắc 3 bóng đèn, hãy ghi nhớ các điểm sau:

Ngắt toàn bộ nguồn điện: Đây là nguyên tắc vàng. Luôn đảm bảo cầu dao điện tổng đã được ngắt hoàn toàn trước khi bạn bắt đầu bất kỳ thao tác đấu nối nào.
Sử dụng thiết bị bảo hộ: Đeo găng tay cách điện, đi giày cách điện và sử dụng các dụng cụ có tay cầm cách điện để giảm thiểu rủi ro.
Kiểm tra kỹ bằng bút thử điện: Luôn dùng bút thử điện để xác định dây nóng (pha) và dây nguội (trung tính) một cách chính xác. Tuyệt đối không dựa vào màu sắc dây nếu không chắc chắn về tiêu chuẩn dây trong nhà bạn.
Tránh tiếp xúc trực tiếp: Không để bất kỳ bộ phận cơ thể nào tiếp xúc trực tiếp với các dây dẫn điện trần hoặc các cực điện khi chưa ngắt nguồn.
Thông báo cho mọi người: Nếu có người khác trong nhà, hãy thông báo rõ ràng về việc ngắt điện để tránh những sự cố không mong muốn trong quá trình làm việc.
Đấu nối chắc chắn: Đảm bảo các mối nối dây điện được siết chặt, không bị lỏng lẻo để tránh phát sinh nhiệt hoặc chập điện. Sử dụng băng dính điện quấn kín các mối nối.
Lắp đặt cầu dao bảo vệ: Cân nhắc lắp đặt cầu dao chống quá tải (aptomat) và cầu dao chống giật (CB chống giật) cho hệ thống điện tổng và các nhánh mạch điện để đảm bảo an toàn tối đa cho người sử dụng và thiết bị.
Kiểm tra cuối cùng: Sau khi hoàn tất, hãy kiểm tra lại toàn bộ hệ thống bằng mắt thường và bút thử điện trước khi cấp nguồn trở lại.

Lời Kết

Hy vọng qua bài viết chi tiết về sơ đồ mạch điện 3 công tắc 3 bóng đèn này, bạn đã có đủ thông tin và sự tự tin để tự tay lắp đặt hệ thống chiếu sáng cho ngôi nhà của mình. Việc tự thực hiện không chỉ giúp bạn hiểu rõ hơn về hệ thống điện mà còn mang lại cảm giác thành tựu khi hoàn thành.

Tại Linhkien283, chúng tôi luôn sẵn sàng cung cấp các loại linh kiện điện chất lượng cao, từ dây điện, công tắc, đui đèn cho đến các thiết bị điện cơ khí khác, giúp bạn thực hiện mọi dự án một cách an toàn và hiệu quả. Nếu bạn có bất kỳ thắc mắc nào về cách chọn mua linh kiện phù hợp hoặc cần hỗ trợ thêm về kỹ thuật, đừng ngần ngại liên hệ với đội ngũ chuyên gia của chúng tôi. Chúng tôi cam kết mang đến những sản phẩm tốt nhất cùng dịch vụ tư vấn tận tâm.
