SMT Là Bộ Phận Gì? Giải Mã Công Nghệ Lắp Ráp Linh Kiện Điện Tử Hàng Đầu

Trong kỷ nguyên công nghệ số, sự phát triển vượt bậc của các thiết bị điện tử siêu nhỏ gọn và hiệu năng cao đã mở ra một cuộc cách mạng trong ngành sản xuất. Đằng sau những chiếc smartphone, laptop hay thiết bị thông minh mà chúng ta sử dụng hàng ngày là một quy trình sản xuất phức tạp, trong đó công nghệ SMT (Surface-Mount Technology) đóng vai trò then chốt. Tuy nhiên, để vận hành một dây chuyền SMT thành công không chỉ cần máy móc hiện đại mà còn là sự đóng góp không thể thiếu của con người, đặc biệt từ một đội ngũ chuyên biệt. Vậy, SMT là bộ phận gì trong một nhà máy sản xuất điện tử, và tầm quan trọng của nó ra sao? Bài viết này của Linhkien283 sẽ cùng bạn khám phá sâu hơn về công nghệ SMT và vai trò của bộ phận SMT, mang đến cái nhìn toàn diện và chuyên sâu về một trong những lĩnh vực mũi nhọn của ngành công nghiệp hiện đại.

I. Tìm Hiểu Toàn Diện Về Công Nghệ SMT

Công nghệ SMT đã trở thành nền tảng không thể thiếu trong sản xuất các sản phẩm công nghệ tiên tiến, đáp ứng nhu cầu ngày càng cao về thiết bị điện tử nhỏ gọn, mạnh mẽ. Phần này sẽ giúp bạn lý giải từ A đến Z về SMT và công nghệ lắp ráp bề mặt này.

1.1 SMT Là Gì? Công Nghệ Lắp Ráp Bề Mặt (SMT) Là Gì?

SMT, hay còn gọi là Công nghệ Dán Bề mặt (Surface-Mount Technology), là một phương pháp sản xuất linh kiện điện tử hiện đại. Nó cho phép gắn trực tiếp các linh kiện điện tử lên bề mặt của bảng mạch in (PCB – Printed Circuit Board). Điểm khác biệt cơ bản so với kỹ thuật xuyên lỗ (Through-Hole Technology) truyền thống là SMT không yêu cầu chân linh kiện phải xuyên qua các lỗ trên bảng mạch và được hàn ở mặt đối diện. Thay vào đó, linh kiện được dán trực tiếp lên các điểm tiếp xúc trên bề mặt PCB.

Vậy, công nghệ SMT là gì một cách cụ thể hơn? Đây là quy trình sản xuất sử dụng các thiết bị tự động hóa cao để gắn các linh kiện điện tử siêu nhỏ và nhẹ lên bề mặt của bảng mạch in mà không cần dây nối hay chân xuyên. Quy trình SMT bao gồm các bước chính như in kem hàn lên bề mặt bảng mạch, đặt linh kiện điện tử, và sau đó hàn linh kiện bằng lò hàn đối lưu.

Công nghệ SMT mang lại nhiều ưu điểm vượt trội như khả năng tự động hóa cao, tốc độ sản xuất nhanh chóng, và khả năng chế tạo các bảng mạch nhỏ gọn với hiệu suất tối ưu. SMT không chỉ tăng cường độ chính xác trong lắp ráp mà còn cải thiện đáng kể hiệu quả sản xuất, giúp các nhà sản xuất điện tử đáp ứng nhu cầu thị trường công nghệ ngày càng lớn. Để có cái nhìn rõ hơn về các khái niệm trong ngành, đặc biệt là trong lĩnh vực sản xuất linh kiện điện tử, việc tìm hiểu sâu về SMT là điều cần thiết.

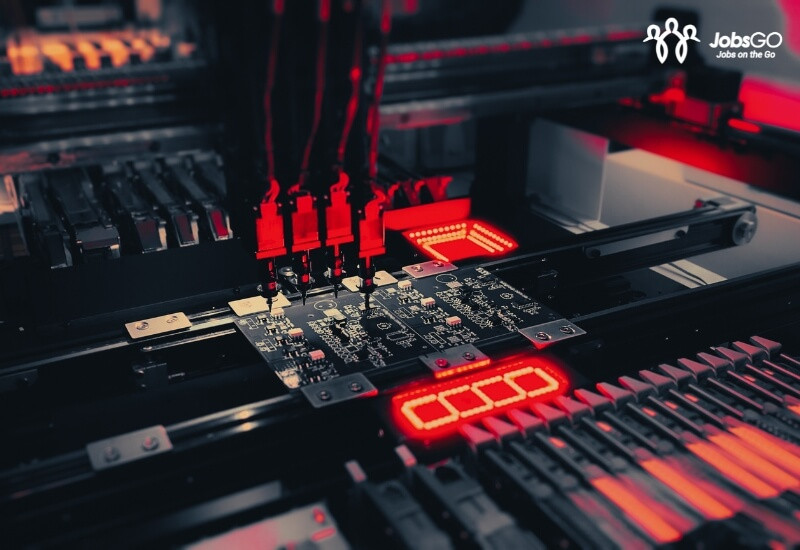

Hình ảnh minh họa dây chuyền công nghệ SMT với các linh kiện điện tử dán bề mặt

1.2 Tầm Quan Trọng Của SMT Trong Sản Xuất Điện Tử Hiện Đại

Công nghệ SMT đã thực sự tạo nên một cuộc cách mạng trong ngành công nghiệp điện tử, đóng vai trò cốt lõi trong việc sản xuất các thiết bị ngày càng nhỏ gọn và tinh vi. SMT cho phép gắn linh kiện trực tiếp lên bề mặt mạch in (PCB), tăng đáng kể mật độ linh kiện trên một đơn vị diện tích. Điều này không chỉ giúp thu nhỏ kích thước sản phẩm mà còn cải thiện hiệu suất hoạt động của thiết bị điện tử một cách đáng kể.

Trong quy trình làm việc của một bộ phận SMT, các linh kiện được đặt và hàn tự động bằng máy móc hiện đại, đảm bảo độ chính xác cao và giảm thiểu sai sót do yếu tố con người. Hơn nữa, công nghệ này cho phép sản xuất hàng loạt với tốc độ nhanh, góp phần giảm chi phí sản xuất và tăng năng suất. SMT cũng mang lại nhiều ưu điểm kỹ thuật như khả năng chống rung động tốt hơn, hiệu suất điện cao hơn do giảm độ dài đường dẫn, và khả năng tương thích với các công nghệ sản xuất tiên tiến khác.

Bộ phận SMT là nhân tố quan trọng trong tự động hóa quy trình sản xuất, cho phép tích hợp với các hệ thống quản lý sản xuất thông minh và thu thập dữ liệu thực tế để tối ưu hóa quy trình. Không thể phủ nhận rằng, sự phát triển của công nghệ SMT đã góp phần không nhỏ vào sự tiến bộ vượt bậc của ngành công nghiệp điện tử, từ điện thoại thông minh, máy tính đến các thiết bị IoT (Internet of Things) và xe điện. Trong tương lai, với xu hướng thu nhỏ kích cỡ và tăng cường tính năng của các thiết bị điện tử, SMT sẽ tiếp tục phát triển, giúp định hình tương lai của ngành công nghiệp điện tử toàn cầu.

1.3 Ưu – Nhược Điểm Của Công Nghệ SMT

Mặc dù mang lại nhiều lợi ích, công nghệ SMT cũng có những ưu và nhược điểm riêng cần được xem xét.

1.3.1 Ưu Điểm Nổi Bật Của Công Nghệ SMT

• Tiết kiệm không gian và nhỏ gọn: SMT cho phép lắp ráp linh kiện trực tiếp lên bề mặt bảng mạch, giúp tiết kiệm không gian và tích hợp nhiều linh kiện hơn trên một diện tích nhỏ. Điều này tạo ra các sản phẩm mỏng nhẹ và gọn gàng hơn, lý tưởng cho các thiết bị di động.
• Tự động hóa cao và hiệu quả sản xuất nhanh: Quy trình SMT chủ yếu được thực hiện bằng các thiết bị tự động, giảm thiểu sự can thiệp thủ công. Điều này nâng cao độ chính xác, rút ngắn thời gian sản xuất và tăng năng suất đáng kể.
• Tăng cường độ bền và hiệu suất nhiệt: Với SMT, linh kiện được gắn chặt lên bề mặt mạch, tạo ra liên kết bền vững. Đồng thời, khả năng tản nhiệt của bảng mạch cũng được tối ưu, giúp thiết bị hoạt động ổn định và có tuổi thọ cao hơn.
• Tiết kiệm chi phí: Nhờ quy trình tự động hóa và lượng vật liệu cần dùng ít hơn, SMT giúp giảm chi phí sản xuất, đặc biệt hiệu quả khi sản xuất số lượng lớn.
• Khả năng sản xuất các sản phẩm phức tạp: SMT phù hợp với các bảng mạch có yêu cầu phức tạp, đa lớp và có thể tích hợp được những linh kiện siêu nhỏ, đáp ứng yêu cầu của các thiết bị điện tử tiên tiến.

1.3.2 Nhược Điểm Của Công Nghệ SMT

Tuy nhiên, SMT vẫn còn tồn tại một số hạn chế cần được lưu ý:

• Khó sửa chữa và bảo trì: Linh kiện SMT thường rất nhỏ và được gắn chặt lên bề mặt mạch, khiến việc tháo gỡ và sửa chữa phức tạp, đòi hỏi kỹ thuật cao và công cụ chuyên dụng.
• Giới hạn về kích thước và công suất: SMT không phù hợp cho các linh kiện điện tử lớn hoặc cần truyền tải dòng điện cao, vì thiết kế của chúng chủ yếu tối ưu cho kích thước nhỏ và ứng dụng điện áp thấp.
• Yêu cầu môi trường và thiết bị đặc biệt: Quy trình SMT đòi hỏi thiết bị hiện đại cùng môi trường sản xuất đạt tiêu chuẩn, bao gồm hệ thống kiểm soát nhiệt độ, độ ẩm, và máy hàn nhiệt chuyên dụng. Điều này làm tăng chi phí đầu tư ban đầu.
• Nhạy cảm với điều kiện môi trường: Các mối hàn trong SMT có thể dễ bị ảnh hưởng bởi nhiệt độ và độ ẩm cao. Điều này đòi hỏi phải có các quy trình kiểm tra và bảo quản nghiêm ngặt để tránh hư hỏng.
• Không phù hợp với một số ứng dụng đặc thù: SMT không thể thay thế hoàn toàn công nghệ xuyên lỗ, đặc biệt là với các thiết bị cần độ bền cơ học cao hoặc yêu cầu nối đất chắc chắn.

1.4 Phân Loại Dây Chuyền Công Nghệ SMT

Dựa trên mức độ tự động hóa, dây chuyền công nghệ SMT được chia thành nhiều loại, mỗi loại có ưu điểm riêng, đáp ứng các nhu cầu sản xuất khác nhau.

Công nhân đang vận hành máy móc trong dây chuyền sản xuất SMT bán tự động

1.4.1 Dây Chuyền SMT Thủ Công

Dây chuyền SMT thủ công là loại dây chuyền cơ bản nhất, thường được sử dụng trong sản xuất thử nghiệm hoặc sản xuất với số lượng nhỏ. Các công đoạn như in kem hàn, đặt linh kiện và hàn nhiệt thường được thực hiện thủ công hoặc với sự trợ giúp của các thiết bị đơn giản. Dây chuyền SMT thủ công không đòi hỏi đầu tư lớn và có thể dễ dàng điều chỉnh, nhưng yêu cầu kỹ năng cao từ công nhân để đảm bảo độ chính xác trong từng công đoạn. Dây chuyền này phù hợp cho việc phát triển mẫu thử, nhưng không hiệu quả khi sản xuất hàng loạt do hạn chế về tốc độ và độ chính xác.

1.4.2 Dây Chuyền SMT Bán Tự Động

Dây chuyền SMT bán tự động sử dụng máy móc để thực hiện một số công đoạn tự động, trong khi các công đoạn khác vẫn do con người thực hiện. Chẳng hạn, máy có thể tự động in kem hàn lên bảng mạch, nhưng công đoạn đặt linh kiện vẫn cần sự can thiệp của con người hoặc sử dụng máy móc hỗ trợ thủ công. Đây là loại dây chuyền phù hợp cho sản xuất số lượng vừa và nhỏ, giúp tiết kiệm chi phí mà vẫn đảm bảo tốc độ và độ chính xác tốt hơn so với dây chuyền thủ công. Tuy nhiên, vì không hoàn toàn tự động nên dây chuyền này vẫn yêu cầu sự giám sát và điều chỉnh của kỹ thuật viên.

1.4.3 Dây Chuyền SMT Tự Động Hoàn Toàn

Dây chuyền SMT tự động là dây chuyền tiên tiến nhất, có khả năng thực hiện hầu hết các công đoạn một cách tự động từ in kem hàn, đặt linh kiện, đến hàn nhiệt. Trong dây chuyền này, tất cả các công đoạn đều được kiểm soát bởi các thiết bị tự động như máy in kem hàn tự động, máy dán linh kiện và lò hàn đối lưu. Điều này giúp tối ưu hóa quy trình sản xuất, giảm thiểu sai sót và tăng tốc độ lắp ráp. Dây chuyền SMT tự động thích hợp cho sản xuất số lượng lớn với yêu cầu cao về độ chính xác và hiệu suất. Tuy nhiên, chi phí đầu tư ban đầu của dây chuyền tự động rất cao và cần có đội ngũ kỹ thuật lành nghề để vận hành, bảo trì hệ thống.

1.4.4 Dây Chuyền SMT Linh Hoạt

Dây chuyền SMT linh hoạt là sự kết hợp giữa các thiết bị tự động và thủ công, có khả năng điều chỉnh linh hoạt để phù hợp với các sản phẩm đa dạng. Loại dây chuyền này có thể dễ dàng thay đổi cấu hình tùy theo yêu cầu của từng loại sản phẩm khác nhau, từ sản phẩm đơn giản đến phức tạp. Đây là dây chuyền phù hợp cho các doanh nghiệp sản xuất các thiết bị điện tử có mẫu mã và kích thước thay đổi thường xuyên. Dây chuyền linh hoạt giúp tăng cường tính linh hoạt trong sản xuất, nhưng cần chi phí đầu tư cao hơn dây chuyền bán tự động và đòi hỏi kỹ năng điều chỉnh từ người vận hành.

1.4.5 Dây Chuyền SMT Tốc Độ Cao

Dây chuyền SMT tốc độ cao được thiết kế đặc biệt cho sản xuất với khối lượng lớn và yêu cầu tốc độ lắp ráp rất nhanh. Để đạt được tốc độ cao, dây chuyền này thường sử dụng các máy dán linh kiện tốc độ cao với khả năng đặt hàng chục nghìn linh kiện mỗi giờ. Loại SMT này thích hợp cho sản xuất hàng loạt các sản phẩm tiêu chuẩn, chẳng hạn như điện thoại thông minh, máy tính, hoặc các linh kiện điện tử khác. Tuy nhiên, dây chuyền này không phù hợp cho các sản phẩm có thiết kế đặc biệt hoặc yêu cầu điều chỉnh nhiều, vì tính linh hoạt của nó thấp hơn so với các dây chuyền khác.

1.5 Quá Trình Sản Xuất Trong Bộ Phận SMT

Hệ thống SMT là gì và vận hành như thế nào có lẽ là thắc mắc của nhiều người. Quá trình sản xuất trong bộ phận SMT được chia thành nhiều giai đoạn, mỗi giai đoạn đóng vai trò quan trọng trong việc đảm bảo chất lượng sản phẩm cuối cùng.

1.5.1 Chuẩn Bị Bảng Mạch (PCB)

Quá trình chuẩn bị bảng mạch (PCB) là bước đầu tiên, bao gồm việc kiểm tra kỹ thuật và làm sạch bề mặt để đảm bảo rằng bảng mạch không có bụi bẩn hoặc các chất ô nhiễm có thể ảnh hưởng đến việc gắn kết linh kiện. Thông thường, các bảng mạch được sản xuất với lớp nền có các đường dẫn điện tử được mạ vàng hoặc thiếc để tối ưu hóa khả năng kết nối. Sau đó, bảng mạch được đưa qua giai đoạn kiểm tra bằng hệ thống quang học và các thiết bị đo để phát hiện lỗi.

Trong quá trình chuẩn bị, một lớp vật liệu chống tĩnh điện cũng có thể được phủ lên bề mặt PCB nhằm bảo vệ linh kiện khỏi các tác động của tĩnh điện. Các bảng mạch sau khi chuẩn bị xong sẽ sẵn sàng cho quá trình in kem hàn (solder paste printing), là giai đoạn tiếp theo và vô cùng quan trọng.

1.5.2 In Kem Hàn

In kem hàn là giai đoạn cực kỳ quan trọng trong quy trình sản xuất SMT, vì nó quyết định độ chắc chắn và độ bền của các linh kiện được gắn lên PCB. Kem hàn, một hợp chất chứa thiếc và chì (hoặc thiếc, bạc đối với các ứng dụng không chì), được in lên bề mặt PCB qua một khuôn stencil bằng cách sử dụng máy in tự động. Lớp kem hàn chỉ được in lên các vị trí có điểm hàn (pad), nơi sẽ gắn linh kiện.

Độ dày của lớp kem hàn cần được kiểm soát chặt chẽ để đảm bảo rằng mỗi điểm hàn đều được phủ một lượng kem hàn đồng đều. Nếu lớp kem hàn quá dày hoặc quá mỏng, quá trình gắn linh kiện sẽ gặp trục trặc, có thể gây ra hiện tượng không kết nối hoặc kết nối không ổn định sau khi hoàn tất quá trình hàn.

1.5.3 Đặt Linh Kiện

Sau khi kem hàn được in lên bề mặt PCB, các linh kiện điện tử sẽ được đặt vào đúng vị trí. Máy đặt linh kiện SMT (Pick and Place machine) có thể nhận diện các vị trí trên PCB thông qua hệ thống hình ảnh và đặt linh kiện với độ chính xác cực cao. Trong quá trình này, các máy móc tự động có thể đạt tốc độ lên đến hàng chục nghìn linh kiện mỗi giờ, giúp tối ưu hóa tốc độ sản xuất.

Các linh kiện được gắn trực tiếp lên lớp kem hàn nhờ tính chất dính của nó, giúp linh kiện bám chắc trên PCB trước khi đưa vào lò hàn. Trong bộ phận SMT có nhiều loại linh kiện như chip resistor, capacitor và IC được đặt trên bề mặt, với kích thước cực nhỏ, từ vài mm đến dưới 1 mm. Nhờ máy móc tự động, độ chính xác trong giai đoạn này là rất cao, giúp giảm thiểu lỗi và nâng cao chất lượng sản phẩm.

1.5.4 Hàn Linh Kiện (Reflow Soldering)

Hàn linh kiện là bước quan trọng để đảm bảo các linh kiện được gắn chặt và có kết nối điện ổn định với bảng mạch. Quá trình hàn đối lưu (reflow soldering) diễn ra trong một lò hàn nhiệt độ cao, nơi bảng mạch sẽ được đưa qua các vùng nhiệt độ khác nhau, bao gồm vùng gia nhiệt, vùng ngâm và vùng hàn chính. Trong vùng hàn, kem hàn tan chảy, kết dính linh kiện vào PCB một cách chắc chắn.

Lò hàn đối lưu được thiết kế để duy trì một chu trình nhiệt độ chính xác, giúp kem hàn tan chảy nhưng không làm hư hại đến linh kiện hay PCB. Đây là một trong những giai đoạn yêu cầu kiểm soát chặt chẽ, vì nhiệt độ không đều có thể dẫn đến các lỗi kết nối hoặc hư hỏng linh kiện.

1.5.5 Kiểm Tra Chất Lượng

Sau khi quá trình hàn hoàn tất, sản phẩm sẽ được đưa vào giai đoạn kiểm tra chất lượng. Việc kiểm tra có thể bao gồm cả kiểm tra quang học tự động (AOI – Automated Optical Inspection) và kiểm tra bằng X-ray đối với các linh kiện có gắn bên dưới bề mặt (như BGA). Hệ thống AOI sử dụng các camera và thuật toán phân tích hình ảnh để phát hiện các lỗi như linh kiện bị lệch, kết nối không hoàn chỉnh, hoặc hư hại trong quá trình sản xuất.

Đối với các linh kiện phức tạp như BGA (Ball Grid Array), kiểm tra bằng X-ray là cần thiết để phát hiện các lỗi hàn bên dưới mà mắt thường không thể nhìn thấy, ví dụ như lỗ rỗng (void) trong mối hàn hay cầu hàn (bridge). Kiểm tra chất lượng là giai đoạn cuối cùng để đảm bảo rằng sản phẩm đạt tiêu chuẩn trước khi đóng gói và phân phối, góp phần tối ưu hóa quá trình sản xuất linh kiện điện tử chất lượng cao.

1.5.6 Đóng Gói Và Bảo Quản

Sau khi đã hoàn tất quy trình kiểm tra chất lượng, sản phẩm sẽ được đóng gói và bảo quản theo đúng quy trình để đảm bảo an toàn trong quá trình vận chuyển. Các thiết bị SMT thường được đóng gói trong bao bì chống tĩnh điện và có thể được bảo quản trong môi trường điều kiện ổn định để tránh ảnh hưởng từ nhiệt độ, độ ẩm.

Quy trình đóng gói và bảo quản này rất quan trọng trong bộ phận SMT, vì nó đảm bảo rằng sản phẩm không bị hư hỏng hoặc bị ảnh hưởng từ các yếu tố bên ngoài trước khi đến tay khách hàng, duy trì chất lượng đã được kiểm định.

1.6 Các Thiết Bị Sử Dụng Trong SMT

Các thiết bị được sử dụng trong hệ thống SMT là gì và có vai trò như thế nào? Dưới đây là bảng tổng hợp các thiết bị chính và cơ chế hoạt động của chúng trong hệ thống SMT:

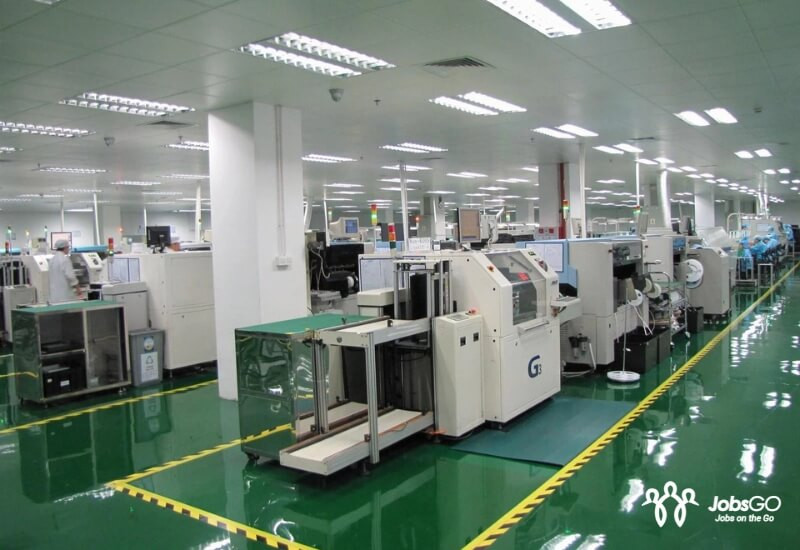

Các thiết bị chính yếu trong hệ thống sản xuất SMT tại nhà máy

Thiết bị	Cơ chế hoạt động
Máy in kem hàn (Solder paste printer)	Là thiết bị đầu tiên và quan trọng, máy in kem hàn có nhiệm vụ phủ kem hàn lên các điểm tiếp xúc (pad) trên bề mặt PCB. Thiết bị này sử dụng một tấm lưới kim loại (stencil) đặc biệt với các lỗ khớp với vị trí pad. Quá trình in được thực hiện bằng cách đặt stencil lên PCB và dùng dao gạt (squeegee) để đẩy kem hàn qua các lỗ. Độ chính xác của quá trình in ảnh hưởng trực tiếp đến chất lượng sản phẩm cuối cùng.
Máy gắn linh kiện (Pick and place machine)	Đây là thiết bị phức tạp và đắt tiền nhất trong dây chuyền SMT. Máy tự động nhặt các linh kiện từ cuộn linh kiện hoặc khay đựng và đặt chúng chính xác lên các vị trí đã được phủ kem hàn trên PCB. Máy được trang bị nhiều đầu hút chân không để xử lý các loại linh kiện khác nhau, cùng với hệ thống camera vision để đảm bảo độ chính xác cao trong việc định vị và đặt linh kiện. Tốc độ gắn linh kiện có thể đạt từ vài nghìn đến hàng chục nghìn linh kiện mỗi giờ.
Lò hàn đối lưu (Reflow oven)	Sau khi các linh kiện được đặt lên PCB, mạch sẽ được đưa qua lò hàn đối lưu để hoàn thành quá trình hàn. Lò hàn này thường có nhiều vùng nhiệt khác nhau, tạo ra một hồ sơ nhiệt độ (thermal profile) cụ thể cho từng loại sản phẩm. Các vùng nhiệt bao gồm: vùng gia nhiệt sơ bộ (preheat), vùng ổn định nhiệt (soak), vùng hàn (reflow) và vùng làm mát (cooling). Việc kiểm soát chính xác nhiệt độ và thời gian trong mỗi vùng là rất quan trọng để đảm bảo chất lượng mối hàn.
Hệ thống kiểm tra quang học tự động (AOI – Automated Optical Inspection)	Sau khi hàn xong, mạch điện tử sẽ được kiểm tra bằng hệ thống AOI. Thiết bị này sử dụng camera độ phân giải cao và phần mềm xử lý hình ảnh để phát hiện các lỗi như: linh kiện bị lệch, thiếu hoặc sai vị trí, mối hàn không đạt chất lượng, đoản mạch, hở mạch. AOI có thể kiểm tra nhanh và chính xác hơn nhiều so với kiểm tra bằng mắt thường.
Máy kiểm tra tia X (X-ray inspection)	Đối với các linh kiện phức tạp như BGA (Ball Grid Array) hoặc các linh kiện có chân hàn bị che khuất, việc kiểm tra bằng mắt thường hoặc AOI là không đủ. Máy kiểm tra tia X cho phép nhìn xuyên qua linh kiện để kiểm tra chất lượng của các mối hàn bên dưới, phát hiện các lỗi như void (lỗ rỗng trong mối hàn), bridge (cầu hàn) và các vấn đề về căn chỉnh.
Hệ thống vận chuyển (Conveyor system)	Toàn bộ dây chuyền SMT được kết nối bằng hệ thống băng chuyền tự động, đảm bảo việc di chuyển PCB giữa các công đoạn được thực hiện một cách trơn tru, chính xác. Hệ thống này thường được tích hợp với các cảm biến và điều khiển tự động để đồng bộ hóa tốc độ sản xuất giữa các thiết bị.
Thiết bị nạp linh kiện (Component feeders)	Đây là các thiết bị phụ trợ quan trọng được gắn vào máy gắn linh kiện, có nhiệm vụ cung cấp linh kiện một cách liên tục. Có nhiều loại feeder khác nhau tùy thuộc vào dạng đóng gói của linh kiện như: tape feeder cho linh kiện đóng gói dạng cuộn, tray feeder cho các IC lớn, vibration feeder cho các linh kiện rời.

1.7 Công Nghệ SMT Khác Gì Kỹ Thuật Xuyên Lỗ Cũ (THT)?

Công nghệ SMT và kỹ thuật xuyên lỗ (THT – Through-Hole Technology) là hai phương pháp chính trong sản xuất mạch điện tử. Dưới đây là sự so sánh chi tiết giữa hai phương pháp này:

Yếu tố so sánh	Công nghệ SMT	Kỹ thuật xuyên lỗ cũ (THT)
Cấu trúc vật lý	– Linh kiện gắn trực tiếp trên bề mặt. – Kích thước linh kiện siêu nhỏ, có thể chỉ 0.4×0.2mm. – PCB mỏng, tiết kiệm không gian. – Cấu trúc mối hàn là hàn bề mặt, tiếp xúc phẳng.	– Chân linh kiện được gắn xuyên qua PCB. – Kích thước linh kiện lớn hơn, thường từ 2mm trở lên. – PCB dày hơn do cần lỗ xuyên. – Cấu trúc mối hàn là hàn xuyên lỗ, tiếp xúc trụ.
Hiệu suất điện	– Điện trở đường dẫn thấp do đường dẫn ngắn. – Nhiễu điện từ ít hơn do mạch nhỏ gọn. – Có thể đạt tần số hoạt động rất cao. – Công suất phù hợp để xử lý tín hiệu nhỏ.	– Điện trở đường dẫn cao hơn do đường dẫn dài. – Nhiễu điện từ nhiều hơn do vòng lặp lớn. – Tần số hoạt động bị giới hạn ở mức thấp hơn. – Hoạt động tốt ở công suất cao.
Thiết bị và công nghệ	Máy móc chính: Máy in kem hàn (Printer), Máy gắp đặt (Pick&Place), Lò hàn đối lưu (Reflow Oven).	Máy móc chính: Máy hàn sóng (Wave Solder), Máy cắm linh kiện (Insertion Machine).
Quy trình lắp ráp	In kem hàn → Đặt linh kiện → Hàn đối lưu (Reflow)	Chèn linh kiện → Cắt chân linh kiện → Hàn sóng
Kiểm tra chất lượng	Phương pháp kiểm tra: AOI (Kiểm tra quang học tự động), X-ray, SPI (Kiểm tra độ dày kem hàn).	Phương pháp kiểm tra: Thị giác (bằng mắt thường), ICT (Kiểm tra mạch trong).
Bảo trì và sửa chữa	SMT đòi hỏi thiết bị chuyên dụng, chuyên gia có kỹ năng cao và chi phí lớn cho việc sửa chữa, cùng với thời gian thực hiện lâu hơn do quy trình phức tạp. Việc tìm linh kiện thay thế cho SMT cũng khó khăn hơn do yêu cầu đặc thù về kích thước và thông số kỹ thuật.	THT cho phép sửa chữa đơn giản với công cụ cơ bản, nhân viên kỹ thuật thông thường có thể thực hiện với chi phí thấp và linh kiện thay thế dễ tìm trên thị trường.

1.8 Ứng Dụng Rộng Rãi Của Công Nghệ SMT

SMT đã thay thế kỹ thuật xuyên lỗ cũ, giúp tăng hiệu quả sản xuất và giảm kích thước của các thiết bị điện tử. Dưới đây là một số ứng dụng quan trọng của công nghệ SMT:

• Điện tử tiêu dùng: SMT được ứng dụng rộng rãi trong sản xuất các thiết bị điện tử như điện thoại di động, máy tính, tivi và các thiết bị gia dụng thông minh. Với SMT, các linh kiện nhỏ hơn có thể được gắn trực tiếp lên PCB, giúp thiết kế các sản phẩm nhỏ gọn, nhẹ hơn và có tính năng hiện đại.
• Công nghiệp ô tô: Các hệ thống điện tử trong ô tô, chẳng hạn như hệ thống điều khiển động cơ, hệ thống an toàn, hệ thống giải trí, đều sử dụng công nghệ SMT để tối ưu hóa không gian và hiệu năng. SMT giúp các linh kiện điện tử chịu được môi trường khắc nghiệt trong ô tô và giảm thiểu lỗi kết nối.
• Thiết bị y tế: SMT cũng đóng vai trò quan trọng trong sản xuất các thiết bị y tế hiện đại, chẳng hạn như máy đo huyết áp, máy đo đường huyết và các thiết bị chẩn đoán. Công nghệ SMT giúp sản xuất các thiết bị nhỏ gọn, linh hoạt, có độ chính xác cao, đáp ứng được yêu cầu khắt khe trong ngành y tế.
• Hàng không và vũ trụ: Trong ngành công nghệ không gian & hàng không, độ bền và độ tin cậy của các bảng mạch là cực kỳ quan trọng. SMT giúp sản xuất các thiết bị điện tử nhẹ hơn, bền hơn, có khả năng chịu được các điều kiện khắc nghiệt, phù hợp với các thiết bị hàng không và vũ trụ.
• Internet of Things (IoT): Các thiết bị IoT như cảm biến, đồng hồ thông minh, thiết bị nhà thông minh thường yêu cầu kích thước nhỏ gọn, khả năng kết nối cao và tiêu thụ năng lượng thấp. SMT giúp sản xuất các thiết bị IoT đáp ứng được những yêu cầu này, từ đó mở rộng ứng dụng của IoT trong nhiều lĩnh vực khác nhau.
• Viễn thông: Các thiết bị viễn thông, bao gồm router, modem và các hệ thống mạng, đều ứng dụng công nghệ SMT để giảm kích thước và tăng hiệu suất. Nhờ SMT, các thiết bị viễn thông hiện đại có thể truyền tải dữ liệu nhanh hơn, tiêu thụ ít năng lượng hơn và hoạt động ổn định hơn.

II. Tìm Hiểu Về Bộ Phận SMT Trong Nhà Máy Sản Xuất

Với nhiệm vụ xây dựng đội ngũ vững mạnh và vận hành dây chuyền công nghệ cao, bộ phận SMT đóng vai trò quan trọng trong việc nâng cao chất lượng và hiệu suất sản xuất trong môi trường SMT, đáp ứng các tiêu chuẩn nghiêm ngặt của ngành điện tử.

2.1 Bộ Phận SMT Là Gì Trong Một Doanh Nghiệp?

Vậy trong một công ty hay doanh nghiệp, SMT là bộ phận gì? Đây là một trong những đơn vị chính trong nhà máy sản xuất điện tử, nơi thực hiện toàn bộ quy trình gắn linh kiện bề mặt lên bảng mạch in (PCB) bằng công nghệ SMT. Họ là các công nhân lành nghề làm việc cùng với các hệ thống máy móc hiện đại như máy in kem hàn, máy đặt linh kiện tự động và lò hàn đối lưu để sản xuất các bảng mạch chất lượng cao.

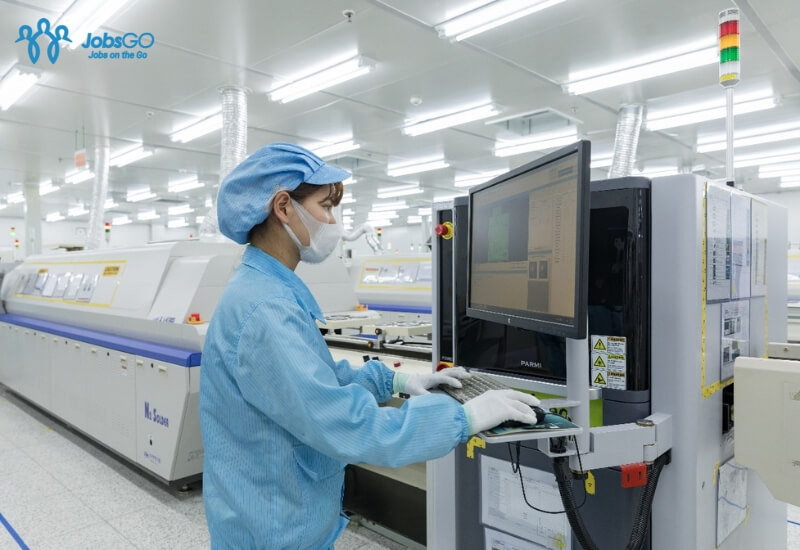

Nhân viên kỹ thuật kiểm tra chất lượng bo mạch được sản xuất bằng công nghệ SMT

Vai trò của nhân viên bộ phận SMT là gì? Họ cần vận hành máy móc, đồng thời phải thực hiện các công đoạn như kiểm tra chất lượng (bằng AOI, X-ray) để đảm bảo sản phẩm đạt tiêu chuẩn cao nhất. Công việc ở bộ phận SMT đòi hỏi độ chính xác và kỹ năng quản lý thời gian tốt để đáp ứng khối lượng sản xuất lớn, đồng thời đảm bảo các sản phẩm không gặp lỗi trước khi chuyển sang giai đoạn lắp ráp hoặc kiểm tra cuối cùng.

2.2 Các Vị Trí Công Việc Trong Bộ Phận SMT

Các vị trí trong phòng SMT là gì? Trong bộ phận SMT, các vị trí như kỹ sư, kỹ thuật viên, nhân viên quản lý chất lượng, công nhân SMT… đóng vai trò quan trọng trong quá trình sản xuất bảng mạch điện tử, đảm bảo chất lượng và năng suất cao. Mỗi vị trí có những nhiệm vụ cụ thể và yêu cầu kỹ năng riêng biệt. Dưới đây là các vị trí phổ biến trong bộ phận SMT:

2.2.1 Kỹ Sư SMT

Kỹ sư SMT có vai trò giám sát, tối ưu hóa toàn bộ quy trình sản xuất SMT, từ việc thiết lập máy móc, cấu hình các thông số đến kiểm soát chất lượng sản phẩm. Họ phân tích các lỗi sản xuất, đưa ra giải pháp cải tiến và hỗ trợ bảo trì các thiết bị SMT. Kỹ sư SMT cần có kiến thức chuyên sâu về điện tử, kỹ năng phân tích và giải quyết vấn đề để đảm bảo quy trình vận hành ổn định, hiệu quả.

2.2.2 Kỹ Thuật Viên SMT

Vai trò của kỹ thuật viên SMT là gì? Họ là người trực tiếp vận hành các loại máy móc quan trọng như máy in kem hàn, máy đặt linh kiện và lò hàn đối lưu. Họ đảm bảo máy hoạt động đúng quy trình, kiểm soát chất lượng trong các công đoạn sản xuất. Kỹ thuật viên thường xuyên kiểm tra, điều chỉnh thiết bị để đảm bảo độ chính xác cao, tránh các lỗi sản xuất. Kỹ năng kỹ thuật vững vàng và khả năng vận hành thiết bị chính xác là yếu tố quan trọng đối với vị trí này.

2.2.3 Nhân Viên Kiểm Tra Chất Lượng (QA/QC)

Đây là người đánh giá sản phẩm đầu ra của bộ phận SMT. Họ sử dụng các hệ thống kiểm tra tự động (AOI), X-ray và các công cụ kiểm tra khác để phát hiện lỗi như thiếu linh kiện, kết nối hàn không đạt chuẩn, hoặc các linh kiện bị lệch. Công việc của họ giúp đảm bảo rằng tất cả các bảng mạch đều đáp ứng tiêu chuẩn chất lượng cao nhất trước khi chuyển sang giai đoạn lắp ráp hoặc kiểm tra cuối cùng.

2.2.4 Công Nhân Vận Hành SMT

Vai trò của công nhân SMT là gì khi tham gia vào bộ phận này? Họ chính là người vận hành, điều chỉnh, giám sát và bảo trì các máy SMT như máy in kem hàn, máy gắn linh kiện tự động và lò hàn đối lưu. Họ chuẩn bị vật liệu, kiểm tra điều kiện của thiết bị và đảm bảo sản phẩm đạt tiêu chuẩn. Vị trí này đòi hỏi sự cẩn thận, kỹ năng làm việc với các loại máy móc khác nhau để duy trì hoạt động liên tục và ổn định của dây chuyền.

2.2.5 Nhân Viên Chuẩn Bị Nguyên Vật Liệu

Nhân viên chuẩn bị nguyên vật liệu phải kiểm tra số lượng và chất lượng nguyên vật liệu trước khi đưa vào dây chuyền sản xuất, đồng thời quản lý kho vật tư SMT. Công việc này yêu cầu tính cẩn thận cùng kỹ năng tổ chức tốt để đảm bảo nguồn cung nguyên vật liệu liên tục, không bị gián đoạn.

2.2.6 Nhân Viên Bảo Trì SMT

Đây là người chịu trách nhiệm bảo dưỡng, sửa chữa và nâng cấp các thiết bị trong dây chuyền sản xuất SMT. Họ kiểm tra, bảo trì định kỳ máy móc để tránh hư hỏng bất ngờ, đồng thời đảm bảo thiết bị hoạt động hiệu quả nhất. Kỹ năng sửa chữa và kiến thức sâu rộng về thiết bị SMT là yếu tố quan trọng cho vị trí này, vì họ phải đảm bảo quá trình sản xuất không bị gián đoạn do sự cố kỹ thuật.

2.3 Tố Chất, Kỹ Năng Cần Có Để Làm Việc Trong Bộ Phận SMT

Để làm việc hiệu quả trong bộ phận SMT, nhân viên cần có những tố chất và kỹ năng nhất định, bởi công việc ở đây yêu cầu độ chính xác cao, khả năng phân tích và tuân thủ quy trình nghiêm ngặt.

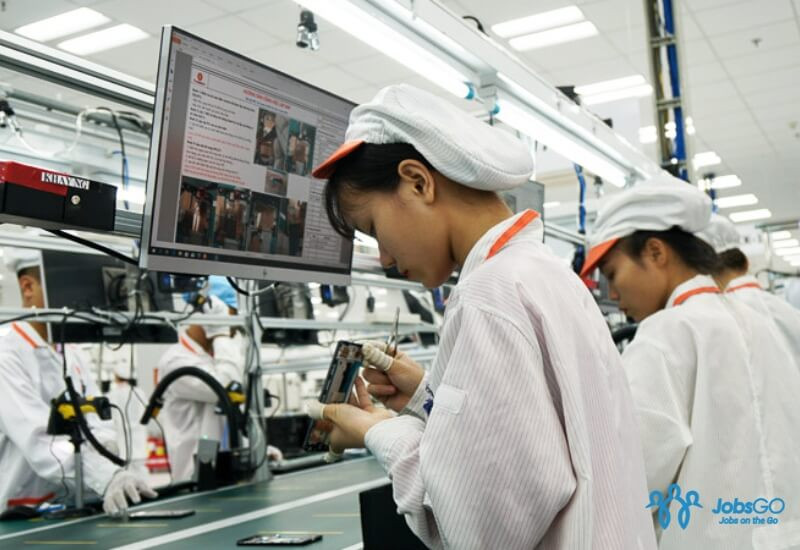

Kỹ thuật viên SMT đang làm việc trong môi trường sản xuất điện tử chuyên nghiệp

2.3.1 Kiến Thức Về Kỹ Thuật Và Điện Tử Chuyên Sâu

Người làm trong bộ phận SMT cần am hiểu các quy trình công nghệ SMT, biết vận hành và bảo trì các thiết bị phức tạp như máy in kem hàn, máy gắn linh kiện tự động và lò hàn đối lưu. Họ cần hiểu rõ về các đặc tính của linh kiện, các yêu cầu về nhiệt độ và các quy trình kiểm tra. Kiến thức này giúp họ phân tích nguyên nhân lỗi, đưa ra giải pháp tối ưu khi có vấn đề xảy ra. Hiểu biết sâu về kỹ thuật và linh kiện điện tử giúp nhân viên nhận diện và khắc phục sự cố nhanh chóng, từ đó giảm thiểu lỗi trong quá trình sản xuất và đảm bảo chất lượng sản phẩm đầu ra.

2.3.2 Tính Kỷ Luật Cao Và Cẩn Thận

Quy trình trong SMT rất chặt chẽ và yêu cầu tuân thủ nghiêm ngặt từ giai đoạn chuẩn bị đến kiểm tra, đóng gói sản phẩm. Người làm trong bộ phận SMT cần có tính kỷ luật cao, biết tuân thủ đúng các quy định về an toàn lao động, vệ sinh môi trường và quy trình sản xuất để đảm bảo chất lượng và hiệu quả cao nhất cho sản phẩm.

Nhân viên SMT cũng cần biết cách sắp xếp công việc hiệu quả, đặc biệt là trong những vị trí như chuẩn bị vật liệu, vận hành máy móc và kiểm tra chất lượng. Điều này giúp bộ phận SMT duy trì sản xuất ổn định, đảm bảo đúng thời hạn giao hàng.

2.3.3 Khả Năng Học Hỏi Và Thích Ứng Nhanh

Công nghệ SMT không ngừng phát triển với nhiều thiết bị và công nghệ mới được cập nhật thường xuyên. Do đó, nhân viên SMT cần có khả năng học hỏi nhanh chóng và thích ứng với các công nghệ mới. Khả năng tiếp thu kiến thức mới giúp họ nắm bắt các quy trình hiện đại, vận hành hiệu quả các thiết bị tiên tiến, nâng cao chất lượng sản xuất.

2.3.4 Tỉ Mỉ Và Chú Ý Đến Chi Tiết

Vì các linh kiện điện tử trong SMT có kích thước rất nhỏ, yêu cầu độ chính xác cao, nhân viên cần có khả năng quan sát tỉ mỉ, chú ý đến từng chi tiết nhỏ nhất. Những lỗi nhỏ như linh kiện lệch vị trí hoặc thiếu kết nối có thể ảnh hưởng lớn đến chất lượng sản phẩm. Khả năng nhận diện lỗi nhanh chóng giúp hạn chế sự cố và giảm thiểu chi phí do lỗi sản xuất, đảm bảo chất lượng linh kiện điện tử tối ưu.

2.4 Mức Lương Của Bộ Phận SMT Có Cao Không?

Do yêu cầu về kỹ thuật cao và tính chất phức tạp trong quy trình sản xuất, mức lương trong bộ phận SMT được đánh giá là khá cạnh tranh trong ngành sản xuất điện tử. Dưới đây là mức lương tham khảo cho các vị trí phổ biến:

Vị trí	Mức lương (VNĐ/tháng)
Kỹ sư SMT	15 – 25 triệu
Kỹ thuật viên SMT	8 – 15 triệu
Nhân viên kiểm tra chất lượng	7 – 12 triệu
Công nhân vận hành SMT	6 – 10 triệu
Nhân viên chuẩn bị nguyên vật liệu	5 – 8 triệu
Nhân viên bảo trì SMT	8 – 14 triệu

Lưu ý: Mức lương này có thể thay đổi tùy thuộc vào kinh nghiệm, trình độ chuyên môn, quy mô công ty và chính sách đãi ngộ của từng doanh nghiệp.

2.5 Cơ Hội Phát Triển Nghề Nghiệp Trong Bộ Phận SMT

Công nghệ SMT đang ngày càng phát triển mạnh mẽ trong ngành công nghiệp điện tử toàn cầu. Với xu hướng các thiết bị điện tử ngày càng nhỏ gọn và phức tạp hơn, nhu cầu về nhân lực trong lĩnh vực SMT không ngừng tăng cao. Điều này tạo ra một thị trường việc làm đầy tiềm năng với nhiều cơ hội phát triển nghề nghiệp cho người lao động.

Một trong những ưu điểm nổi bật của nghề SMT là có lộ trình thăng tiến rõ ràng. Người lao động có thể bắt đầu từ vị trí nhân viên vận hành cơ bản và dần phát triển lên các vị trí cao hơn như kỹ thuật viên, kỹ sư quy trình, hay quản lý sản xuất. Với mỗi bước tiến trong sự nghiệp, họ không chỉ được nâng cao thu nhập mà còn tích lũy được nhiều kinh nghiệm và kiến thức chuyên môn quý báu.

Với sự phát triển của ngành công nghiệp điện tử, các khu công nghiệp trên cả nước đều có nhu cầu tuyển dụng nhân sự SMT. Người lao động có thể lựa chọn làm việc cho các công ty đa quốc gia với môi trường quốc tế chuyên nghiệp, hoặc các doanh nghiệp trong nước với cơ hội thăng tiến nhanh. Sự đa dạng này tạo điều kiện cho người lao động có thể tìm được công việc phù hợp với nguyện vọng và năng lực của mình.

Ngành SMT được đánh giá là một trong những ngành có mức thu nhập khá tốt trong lĩnh vực sản xuất. Ngoài lương cơ bản, người lao động còn có cơ hội nhận được nhiều khoản phụ cấp như phụ cấp kỹ thuật, phụ cấp độc hại, thưởng năng suất và các chế độ phúc lợi khác. Đặc biệt, với kinh nghiệm và kỹ năng tốt, mức thu nhập có thể tăng đáng kể theo thời gian.

Xu hướng số hóa và phát triển công nghệ 4.0 đang tạo ra nhu cầu ngày càng lớn về sản phẩm điện tử, điều này đồng nghĩa với việc ngành SMT sẽ còn tiếp tục phát triển mạnh mẽ trong tương lai. Người lao động trong ngành này sẽ có nhiều cơ hội tiếp cận với công nghệ mới, tham gia vào các dự án đổi mới và phát triển sự nghiệp lâu dài.

Làm việc trong ngành SMT tạo cơ hội cho người lao động được kết nối với các chuyên gia trong ngành, tham gia các hội thảo chuyên môn và xây dựng mạng lưới quan hệ nghề nghiệp rộng lớn. Điều này không chỉ giúp mở rộng kiến thức mà còn tạo điều kiện thuận lợi cho việc tìm kiếm cơ hội nghề nghiệp tốt hơn trong tương lai. Kinh nghiệm và kỹ năng tích lũy được trong ngành SMT có thể được áp dụng vào nhiều lĩnh vực khác trong ngành công nghiệp điện tử. Người lao động có thể dễ dàng chuyển đổi sang các vị trí như quản lý sản xuất, quản lý chất lượng, hay thậm chí là tư vấn kỹ thuật cho các doanh nghiệp khác. Sự linh hoạt này tạo ra nhiều lựa chọn phát triển nghề nghiệp trong tương lai.

Kết Luận

Qua bài viết này, hy vọng bạn đọc đã có cái nhìn tổng quan và sâu sắc hơn về SMT là bộ phận gì cũng như vai trò then chốt của công nghệ này trong ngành sản xuất điện tử hiện đại. Từ việc tìm hiểu khái niệm, quy trình, ưu nhược điểm đến các thiết bị chuyên dụng và cơ hội nghề nghiệp, có thể thấy SMT không chỉ là một công nghệ mà còn là một lĩnh vực đầy tiềm năng, đòi hỏi sự chuyên môn, tỉ mỉ và khả năng thích ứng cao.

Đối với Linhkien283, việc hiểu rõ về SMT giúp chúng tôi không chỉ cung cấp các linh kiện chất lượng mà còn có thể tư vấn và hỗ trợ khách hàng trong các dự án liên quan đến lắp ráp điện tử. Với sự phát triển không ngừng của công nghệ và nhu cầu về sản phẩm điện tử ngày càng tăng, bộ phận SMT sẽ tiếp tục có cơ hội lớn để phát triển và đóng góp vào sự tiến bộ của ngành công nghiệp. Việc xây dựng một đội ngũ nhân lực chuyên nghiệp, giàu kinh nghiệm và sáng tạo là chìa khóa để giúp doanh nghiệp đáp ứng kịp thời các yêu cầu sản xuất phức tạp và giữ vững vị thế trong ngành.

Câu hỏi thường gặp

1. SMT Stencil Là Gì?

SMT stencil hay còn gọi là mặt nạ bôi kem hàn, mặt nạ hàn hoặc mặt nạ SMT. Đây là một công cụ không thể thiếu trong quá trình sản xuất điện tử, đặc biệt là trong công nghệ SMT, dùng để định hình chính xác lượng kem hàn được in lên bo mạch.

2. Các Thành Phần SMT Thường Được Làm Bằng Vật Liệu Gì?

Các thành phần SMT (linh kiện SMT) thường được làm từ các vật liệu dẫn điện như đồng (cho chân kết nối), vàng (cho lớp mạ tiếp xúc), và các vật liệu cách điện như gốm hoặc nhựa epoxy (cho thân linh kiện).

3. Các Lỗi Thường Gặp Trong Quá Trình Sản Xuất SMT Là Gì?

Các lỗi thường gặp trong hệ thống SMT bao gồm: lỗi đặt linh kiện (sai vị trí, lệch), lỗi hàn (thiếu kem hàn, dư kem hàn, cầu hàn, mối hàn rỗng), lỗi thiếu linh kiện, và lỗi linh kiện bị hỏng trong quá trình xử lý nhiệt.
