Rơ Le Trung Gian 220V: Giải Mã Chức Năng & Ứng Dụng Thực Tế

Trong thế giới điện và điện tử hiện đại, rơ le trung gian là một linh kiện quen thuộc nhưng vô cùng quan trọng. Nó đóng vai trò như một “cầu nối” thông minh, giúp các mạch điều khiển nhỏ bé có thể kích hoạt những thiết bị công suất lớn một cách an toàn và hiệu quả. Đặc biệt, rơ le trung gian 220V là loại phổ biến, được ứng dụng rộng rãi trong cả hệ thống điện dân dụng và công nghiệp tại Việt Nam. Để hiểu rõ hơn về cấu tạo, nguyên lý hoạt động cũng như các lợi ích mà linh kiện này mang lại, hãy cùng Linhkien283 khám phá chi tiết trong bài viết này.

Rơ Le Trung Gian Là Gì? Định Nghĩa Và Vai Trò Cốt Lõi

Rơ le trung gian, hay còn gọi là relay trung gian, là một thiết bị điện dùng để điều khiển các tải tương đối mạnh hoặc cung cấp sự cách ly điện giữa các mạch đầu vào và đầu ra. Khác với các công tắc thông thường, rơ le hoạt động dựa trên nguyên lý điện từ, cho phép một tín hiệu điện áp hoặc dòng điện nhỏ điều khiển việc đóng mở một mạch điện khác có điện áp hoặc dòng điện lớn hơn. Điều này giúp tăng khả năng chống nhiễu và bảo vệ mạch điều khiển chính.

Một ví dụ điển hình về ứng dụng của rơ le trung gian có thể thấy trong mạch điều khiển đèn pha trên ô tô. Thay vì công tắc đèn pha kích hoạt trực tiếp mạch đèn công suất lớn, một rơ le trung gian sẽ được sử dụng. Khi công tắc “bật”, nó chỉ cần gửi một tín hiệu nhỏ tới cuộn dây của rơ le. Rơ le nhận tín hiệu này sẽ đóng tiếp điểm, cấp nguồn cho đèn pha hoạt động. Tương tự, trong các hệ thống bảo vệ tủ lạnh, rơ le trung gian có thể tự động ngắt điện khi dòng điện yếu hoặc không ổn định, và đóng lại khi dòng điện ổn định, đảm bảo thiết bị hoạt động bình thường và bền bỉ hơn. Đây chính là minh chứng rõ ràng cho vai trò quan trọng của rơ le trong việc bảo vệ và vận hành hệ thống. Để tìm hiểu thêm về các loại rơ le có công suất và điện áp cụ thể, bạn có thể tham khảo thêm về rơ le trung gian 14 chân 220v.

Rơ le trung gian – thành phần cốt lõi trong hệ thống điều khiển tự động

Cấu Tạo Của Rơ Le Trung Gian – Những Bộ Phận Chính

Dù có nhiều loại rơ le trung gian khác nhau về số chân (8 chân, 12 chân, 14 chân) hay điện áp (5V, 12V, 24V, 220V, 380V), cấu tạo cơ bản của chúng đều bao gồm các thành phần chính sau:

Cuộn hút (Nam châm điện): Đây là “trái tim” của rơ le, gồm một lõi thép tĩnh, lõi thép động và cuộn dây dẫn. Cuộn dây có thể là cuộn cường độ (dùng dòng điện) hoặc cuộn điện áp (dùng điện áp), hoặc cả hai. Lõi thép động được gắn lò xo và có thể điều chỉnh vị trí bằng vít.
Mạch tiếp điểm: Gồm các tiếp điểm thường đóng (NC – Normally Closed) và tiếp điểm thường mở (NO – Normally Open). Các tiếp điểm này có nhiệm vụ đóng/cắt mạch điện tải và được cách ly hoàn toàn với cuộn hút, đảm bảo an toàn.
Vỏ bảo vệ và chân ra: Vỏ giúp bảo vệ các bộ phận bên trong khỏi tác động môi trường, và các chân ra cho phép kết nối rơ le với mạch điện.

Nguyên Lý Hoạt Động Của Rơ Le Trung Gian 220V

Nguyên lý hoạt động của rơ le trung gian khá đơn giản nhưng hiệu quả. Rơ le được thiết kế với hai mạch hoạt động độc lập:

Mạch điều khiển (mạch cuộn dây): Khi một dòng điện (hoặc điện áp) được cấp vào hai đầu cuộn dây của rơ le, nó sẽ tạo ra một từ trường điện từ.
Mạch tải (mạch tiếp điểm): Từ trường này sẽ tác động lực hút lên lõi thép động, khiến nó di chuyển. Sự di chuyển này làm thay đổi trạng thái của các tiếp điểm:
- Tiếp điểm thường mở (NO) sẽ đóng lại.
- Tiếp điểm thường đóng (NC) sẽ mở ra.

Khi nguồn điện cấp vào cuộn dây bị ngắt, từ trường biến mất, lò xo sẽ kéo lõi thép động trở về vị trí ban đầu, khiến các tiếp điểm quay lại trạng thái ban đầu.

Đặc biệt với rơ le trung gian 220V, nguyên lý này cho phép một tín hiệu điều khiển nhỏ hơn nhiều (từ PLC, vi điều khiển, hoặc một công tắc cơ khí) an toàn kích hoạt một tải sử dụng điện áp 220V dân dụng hoặc công nghiệp. Nhiệm vụ chính của nó là chuyển tiếp mạch điện đến các thiết bị khác, giúp bảo vệ các thiết bị điện thông minh hay thông thường, tránh hư hỏng, chập cháy và kéo dài tuổi thọ cho hệ thống.

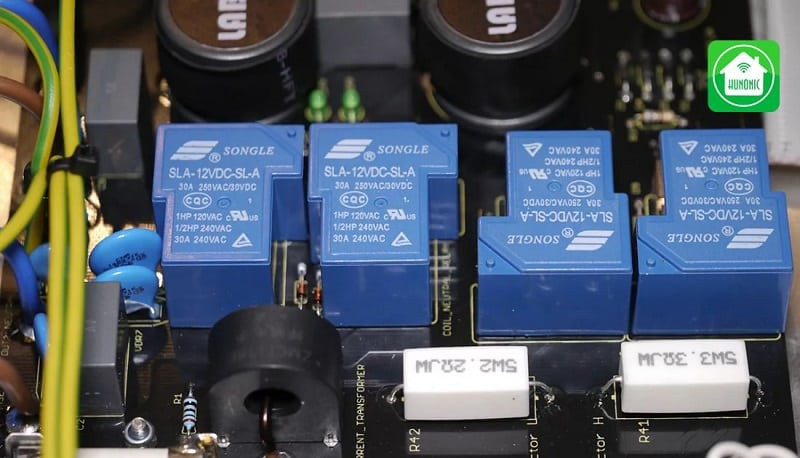

Rơ le trung gian 220V chuyển tiếp mạch điện an toàn và hiệu quả

Công Dụng Và Lợi Ích Của Rơ Le Trung Gian Trong Hệ Thống Điện

Rơ le trung gian mang lại nhiều công dụng và lợi ích đáng kể trong các hệ thống điều khiển điện:

Trung gian chuyển tiếp mạch điện: Rơ le đóng vai trò như một bộ phận trung gian, giúp giảm tải cho các thiết bị điều khiển chính. Thay vì một bộ điều khiển phải trực tiếp chịu tải lớn, nó chỉ cần gửi tín hiệu nhỏ để kích hoạt rơ le, sau đó rơ le sẽ đảm nhiệm việc đóng/cắt tải.
Tăng số lượng tiếp điểm: Trong một số mạch điều khiển, số lượng tiếp điểm của bộ điều khiển chính có thể không đủ. Rơ le trung gian giúp tăng thêm các tiếp điểm thường đóng và thường mở vào mạch mà không làm thay đổi cấu trúc điều khiển ban đầu, tạo điều kiện thuận lợi cho việc bảo trì và mở rộng hệ thống.
Mở rộng công suất điều khiển: Rơ le cho phép các mạch điều khiển công suất nhỏ có thể điều khiển các tải có công suất lớn hơn, ví dụ như động cơ, máy bơm, hoặc hệ thống chiếu sáng.
Chuyển đổi loại tiếp điểm: Rơ le có thể linh hoạt chuyển đổi giữa tiếp điểm thường đóng và thường mở, đáp ứng các yêu cầu điều khiển khác nhau trong mạch.
Loại bỏ nhiễu và cách ly mạch: Trong môi trường công nghiệp, nhiễu điện là vấn đề thường gặp. Việc sử dụng rơ le trung gian có thể loại bỏ nhiễu hiệu quả và cách ly điện giữa mạch điều khiển và mạch tải, bảo vệ các thiết bị nhạy cảm.
Thay thế contactor nhỏ: Đối với những tải có công suất không quá lớn, rơ le trung gian có thể được sử dụng thay thế cho các contactor nhỏ, giúp tiết kiệm không gian và chi phí. Nó cũng rất hữu ích khi điều khiển các linh kiện đơn giản như công tắc nút nhấn trong các mạch phức tạp.

Ứng Dụng Phổ Biến Của Rơ Le Trung Gian 220V Trong Đời Sống & Công Nghiệp

Rơ le trung gian được ứng dụng rộng rãi và phổ biến trong nhiều lĩnh vực, đặc biệt là loại rơ le trung gian 220V nhờ tính tương thích cao với điện lưới dân dụng.

Trong bảng mạch điều khiển điện tử: Rơ le trung gian thường được tích hợp trong các bảng mạch điện tử dân dụng cũng như công nghiệp nhờ thiết kế nhỏ gọn, dễ dàng lắp đặt và thay thế.
Hệ thống điều khiển tự động hóa: Từ các hệ thống tự động đơn giản như cửa cuốn điện, máy bơm nước tự động, đến các hệ thống chiếu sáng công cộng (điều khiển đèn pha led 30w hay đèn led pha 50w), rơ le 220V đều đóng vai trò quan trọng trong việc chuyển mạch và điều khiển.
Bảo vệ và tăng tuổi thọ thiết bị điện: Khi dòng điện có sự cố (quá tải, sụt áp), rơ le có thể tự động ngắt mạch, bảo vệ các thiết bị công nghiệp như động cơ, máy móc khỏi hư hỏng, từ đó kéo dài tuổi thọ. Đặc biệt trong các hệ thống lớn, rơ le có thể làm việc cùng với máy cắt không khí để tăng cường an toàn.
Chia tín hiệu và truyền tín hiệu: Rơ le được dùng để chia tín hiệu điện đến các bộ phận khác nhau trong sơ đồ mạch điều khiển phức tạp, đồng thời đảm nhiệm chức năng truyền tín hiệu khi rơ le chính không đảm bảo khả năng đóng/ngắt hoạt động tốt.
Kiểm soát tải nhỏ: Dù có thể điều khiển tải lớn, rơ le trung gian 220V cũng rất phù hợp cho việc điều khiển các tải nhỏ hơn như quạt, bóng đèn trong các hệ thống nhà thông minh, nơi cần sự linh hoạt và cách ly an toàn.

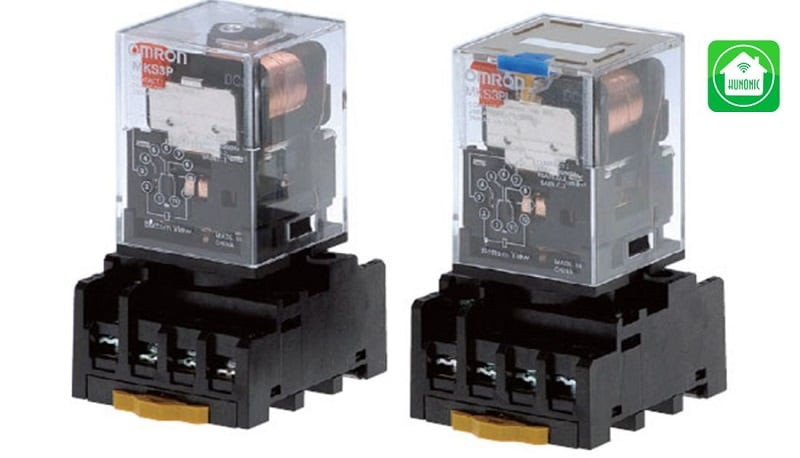

Ứng dụng rộng rãi của rơ le trung gian trong các thiết bị công nghiệp

Phân Loại Rơ Le Trung Gian: Nắm Rõ Để Lựa Chọn Tối Ưu

Trên thị trường hiện nay có rất nhiều loại rơ le trung gian khác nhau, được phân loại dựa trên nhiều tiêu chí:

Dựa theo thương hiệu: Các thương hiệu uy tín phổ biến bao gồm Relay Omron, Relay Schneider, Relay Idec, Relay Fuji, Relay Hanyoung, Relay Yongsung. Mỗi hãng có những ưu điểm và đặc tính riêng.
Dựa theo số chân: Rơ le trung gian được phân loại thành relay 8 chân, 11 chân và 14 chân (loại tròn hoặc vuông).
- Rơ le 11 chân: Thường có nhiều tiếp điểm, được sử dụng phổ biến để chịu tải trung gian cho các cảm biến, hoặc làm các mạch tự động giữ, mở, bật. Chúng được ưa chu chuộng bởi dễ tháo lắp, độ bền cao và ổn định.
- Rơ le 14 chân: Có tổng cộng 4 cặp tiếp điểm, trong đó chân 13 và 14 thường được chọn làm chân cuộn dây cấp nguồn. Loại này cung cấp độ an toàn cao cho cả mạch điện dân dụng và công nghiệp.
Dựa theo điện áp: Đây là tiêu chí quan trọng để lựa chọn rơ le phù hợp với hệ thống điện:
- Rơ le trung gian 12V: Hoạt động như một công tắc thông minh cho các thiết bị có nguồn điều khiển 12V, chịu tải lên tới 40 Ampe. Thích hợp cho các thiết bị dân dụng, giúp hạn chế rủi ro hỏng hóc hay chập cháy.
- Rơ le trung gian 220V: (Trọng tâm của bài viết) Gồm hai mạch độc lập, dễ dàng lắp đặt và bảo dưỡng. Nhờ sở hữu số lượng lớn tiếp điểm, nó có thể vừa mở vừa đóng linh hoạt, đảm nhiệm vai trò truyền tín hiệu khi các rơ le chính không đảm bảo khả năng ngắt. Đây là lựa chọn lý tưởng cho các hệ thống sử dụng điện lưới phổ biến ở Việt Nam. Tìm hiểu thêm chi tiết về rơ le trung gian 14 chân 220v để có cái nhìn sâu hơn.
- Rơ le trung gian 380V: Có khả năng chịu tải lên tới 100 Ampe, với thời gian tác động siêu nhanh (chỉ 0.1s). Loại này có kích thước tiếp điểm lớn, độ bền cao, phù hợp sử dụng cho các thiết bị công nghiệp nặng, giúp nâng cao hiệu quả làm việc, hạn chế mất pha, chập cháy và giữ dòng điện ổn định.

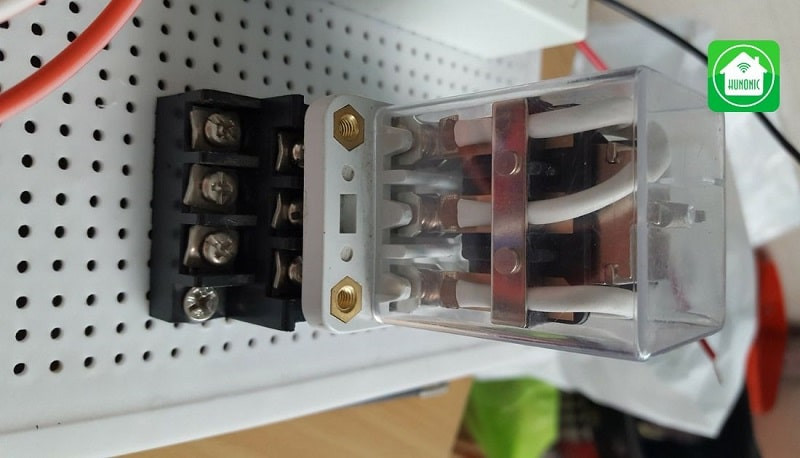

Rơ le trung gian 11 chân – giải pháp chịu tải linh hoạt cho cảm biến

Hướng Dẫn Đấu Nối Rơ Le Trung Gian 5, 8 Và 14 Chân Hiệu Quả

Việc đấu nối rơ le trung gian đúng cách là cực kỳ quan trọng để đảm bảo an toàn, hiệu quả và tuổi thọ cho hệ thống. Dưới đây là hướng dẫn cơ bản cho một số loại rơ le phổ biến:

Cách đấu nối Rơ le 5 chân: Gồm 2 cặp tiếp điểm (thường mở – NO, thường đóng – NC) và 1 cuộn dây cấp nguồn. Khi không có nguồn, chân 30 và 87a là tiếp điểm đóng, chân 30 và 87 là tiếp điểm mở. Khi cấp nguồn, từ trường hút làm chân 30 và 87 đóng lại, trong khi 30 và 87a sẽ mở ra.
Cách đấu nối Rơ le 8 chân: Có 2 chân cấp nguồn và 2 cặp tiếp điểm đóng mở. Thông thường, cuộn dây cấp nguồn vào chân số 1 và 5. Hai cặp tiếp điểm đóng là 2-3 và 6-7, hai cặp tiếp điểm mở là 2-4 và 6-8. Tương tự như rơ le 5 chân, trạng thái tiếp điểm sẽ thay đổi khi có/không có nguồn.
Cách đấu nối Rơ le 14 chân: Loại này có tổng cộng 4 cặp tiếp điểm. Chân 13 và 14 luôn là chân cuộn dây cấp nguồn (Coil). Các chân khác sẽ là cặp COM, NO, NC tương ứng cho mỗi cặp tiếp điểm. Việc đấu nối cần tuân thủ đúng sơ đồ chân trên rơ le để đảm bảo hoạt động chính xác.

Luôn đảm bảo ngắt nguồn điện trước khi thực hiện bất kỳ thao tác đấu nối nào để tránh nguy hiểm.

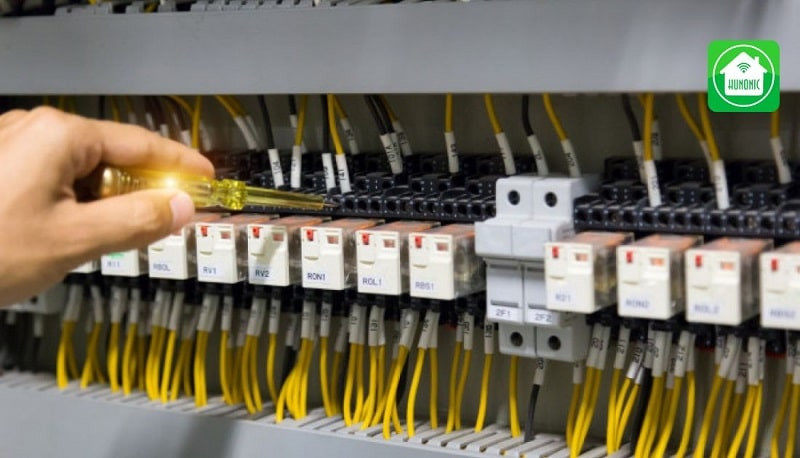

Rơ le trung gian bảo vệ thiết bị điện trong môi trường công nghiệp

Các Vai Trò Quan Trọng Khác Của Rơ Le Trung Gian

Ngoài các công dụng và ứng dụng đã nêu, rơ le trung gian còn đảm nhiệm nhiều vai trò thiết yếu khác trong hệ thống điện:

Chuyển đổi loại tiếp điểm: Khi quá trình điều khiển yêu cầu sử dụng tiếp điểm thường đóng mà công tắc tơ chính đã hết, rơ le trung gian có thể được nối song song với cuộn dây của công tắc tơ ban đầu. Tiếp điểm thường đóng của rơ le trung gian sẽ được sử dụng để điều khiển các linh kiện tương ứng, giúp quá trình điều khiển diễn ra trơn tru.
Sử dụng như một công tắc phụ: Rơ le trung gian thường được dùng để đóng/mở một số linh kiện điện cơ bản trong các mạch điều khiển thông qua việc kiểm soát các tiếp điểm của nó. Ví dụ, nó có thể được dùng để điều khiển bật/tắt van công nghiệp, quạt thông gió hay các thiết bị phụ trợ khác.
Chuyển đổi điện áp và loại bỏ nhiễu mạch: Trong các dây chuyền điều khiển công nghiệp hoặc hệ thống điều khiển máy tính, hiện tượng nhiễu mạch luôn tồn tại. Rơ le trung gian là giải pháp vô cùng hiệu quả để loại bỏ nhiễu, đồng thời đóng vai trò chuyển đổi điện áp nhanh chóng giữa các cấp độ khác nhau.
Thay thế contactor nhỏ: Đối với những tải điện công suất không quá lớn, rơ le trung gian có thể được sử dụng để thay thế các contactor nhỏ, giúp tối ưu không gian lắp đặt và giảm chi phí. Điển hình như điều khiển cửa cuốn điện hoặc một số thiết bị gia dụng khác.
Nhận một hoặc nhiều tín hiệu điều khiển: Một trong những vai trò linh hoạt nhất của rơ le trung gian là khả năng nhận nhiều tín hiệu điều khiển từ các nguồn khác nhau mà không làm thay đổi hình thức điều khiển chính, đồng thời tạo điều kiện thuận lợi cho việc bảo trì về sau.
Tăng khả năng tiếp xúc (mở rộng công suất): Mặc dù bản thân rơ le trung gian không có công suất tiếp điểm quá lớn, nhưng nó có khả năng chịu tải nhất định. Quan trọng hơn, nó cho phép một dòng điện nhỏ kích hoạt và mở rộng công suất điều khiển cho các tải lớn hơn thông qua các tiếp điểm của nó.

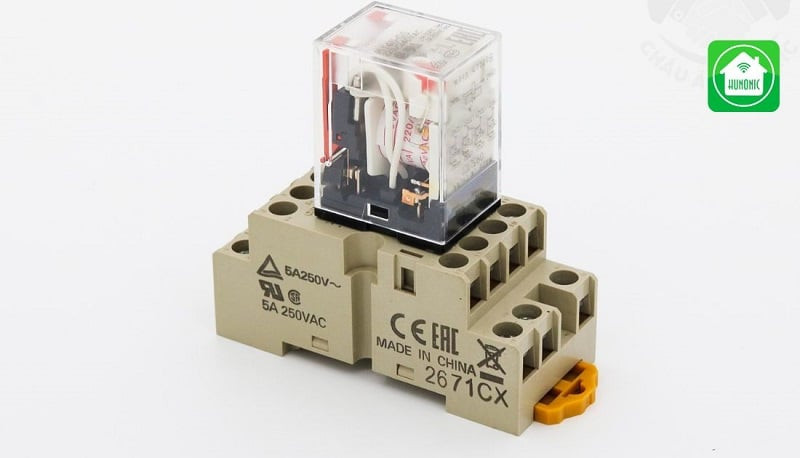

Rơ le trung gian điều khiển đóng mở linh kiện điện tử trong mạch

Lời kết

Hy vọng qua bài viết này, bạn đã có cái nhìn tổng quan và sâu sắc hơn về rơ le trung gian, đặc biệt là tầm quan trọng của rơ le trung gian 220V trong các hệ thống điện hiện đại. Đây không chỉ là một linh kiện đơn thuần mà còn là “mảnh ghép” không thể thiếu, giúp tối ưu hóa hiệu suất, tăng cường an toàn và kéo dài tuổi thọ cho thiết bị của bạn.
