Khám Phá Relay Trung Gian: Linh Kiện Đa Năng Cho Mọi Hệ Thống Điện

Trong thế giới linh kiện điện tử và cơ khí, relay trung gian từ lâu đã khẳng định vị trí không thể thiếu, trở thành “trái tim” thầm lặng điều khiển nhiều hệ thống từ đơn giản đến phức tạp. Tại Linhkien283, chúng tôi hiểu rõ tầm quan trọng của việc cung cấp thông tin chính xác và hữu ích về những linh kiện này. Bài viết này sẽ cùng bạn đi sâu khám phá về relay trung gian – từ khái niệm cơ bản, cấu tạo, nguyên lý hoạt động cho đến những ứng dụng thực tiễn trong đời sống và công nghiệp, đặc biệt là cách chúng giúp tối ưu hóa và bảo vệ các thiết bị điện hiện đại.

Relay Trung Gian Là Gì? Vì Sao Chúng Quan Trọng?

Relay trung gian, hay còn gọi là rơle trung gian, là một thiết bị điện dùng để điều khiển các mạch tải có công suất tương đối. Chức năng chính của chúng là chuyển mạch tín hiệu điều khiển hoặc khuếch đại tín hiệu trong các mạch điện. Điều đặc biệt ở loại rơ le này là khả năng cung cấp sự cách ly điện hiệu quả giữa mạch đầu vào và đầu ra, đồng thời tăng cường đáng kể khả năng chống nhiễu, giúp hệ thống hoạt động ổn định và an toàn hơn.

Trong các hệ thống điều khiển tự động, relay trung gian thường có từ một hoặc nhiều tiếp điểm. Vai trò của chúng là tăng số lượng và công suất của các tiếp điểm, hoặc truyền tải các tín hiệu trung gian giữa các mạch điều khiển khác nhau. Hãy hình dung, trong mạch chiếu sáng của ô tô, công tắc đèn không trực tiếp kích hoạt đèn pha. Thay vào đó, nó gửi tín hiệu đến một mô-đun điều khiển ánh sáng (LCM). LCM này sẽ kích hoạt relay trung gian, và chính relay này mới cung cấp năng lượng cho các mạch đèn pha, đèn đỗ và đèn đuôi xe. Đây là một ví dụ điển hình về việc relay trung gian xử lý lệnh “bật” hoặc “không bật” cho từng mạch một cách linh hoạt, bảo vệ các thiết bị chính khỏi dòng điện trực tiếp.

Một ứng dụng phổ biến khác mà bạn có thể dễ dàng nhận thấy là trong bộ bảo vệ tủ lạnh. Khi dòng điện yếu hoặc không ổn định, relay sẽ tự động ngắt điện để bảo vệ thiết bị. Khi dòng điện ổn định trở lại, nó sẽ đóng mạch, cấp điện để tủ lạnh hoạt động bình thường. Những rơle trung gian này đóng vai trò then chốt, đảm bảo an toàn và kéo dài tuổi thọ cho các thiết bị điện trong gia đình cũng như công nghiệp.

Cấu Tạo & Nguyên Lý Hoạt Động Đơn Giản Mà Hiệu Quả

Relay trung gian có nhiều biến thể về số chân và điện áp, nhưng về cơ bản, cấu tạo và nguyên lý hoạt động của chúng tuân theo một logic chung, đảm bảo tính hiệu quả và độ bền. Sự đa dạng này giúp người dùng dễ dàng lựa chọn loại phù hợp nhất với nhu cầu cụ thể của từng hệ thống.

Cấu Tạo Chính của Relay Trung Gian

Một relay trung gian cơ bản bao gồm các thành phần cốt lõi sau:

• Cuộn hút (Nam châm điện): Đây là bộ phận trung tâm, gồm lõi thép tĩnh, lõi thép động và cuộn dây. Cuộn dây có thể là cuộn cường độ, cuộn điện áp, hoặc cả hai. Lõi thép động được gắn với một lò xo và định vị bằng vít điều chỉnh, sẵn sàng di chuyển khi có dòng điện chạy qua cuộn dây.
• Mạch tiếp điểm: Bao gồm tiếp điểm thuận và tiếp điểm nghịch. Các tiếp điểm này có chức năng đóng/cắt dòng điện đến thiết bị tải và được cách ly điện hoàn toàn với cuộn hút, đảm bảo an toàn cho mạch điều khiển.
• Vỏ bảo vệ và Chân ra: Vỏ bảo vệ giúp cách ly và bảo vệ các bộ phận bên trong khỏi tác động môi trường, trong khi các chân ra tiếp điểm là nơi kết nối với mạch điện bên ngoài.

Nguyên Lý Hoạt Động: Cơ Chế Đóng/Mở Mạch Thông Minh

Relay trung gian thường được lắp đặt ở vị trí trung gian giữa các thiết bị điều khiển. Chúng hoạt động dựa trên hai mạch độc lập:

1. Mạch điều khiển cuộn dây: Khi một dòng điện (dòng điều khiển) chạy qua cuộn dây của relay, nó sẽ tạo ra một từ trường mạnh, biến lõi thép thành nam châm điện.
2. Mạch điều khiển tải: Từ trường này sẽ hút lõi thép động, làm thay đổi trạng thái của các tiếp điểm điện. Cụ thể, tiếp điểm thường đóng (NC – Normally Closed) sẽ mở ra, và tiếp điểm thường hở (NO – Normally Open) sẽ đóng lại. Quá trình này giúp chuyển tiếp mạch điện đến các thiết bị khác.

Khi ngắt nguồn cấp cho cuộn dây, từ trường biến mất, lò xo sẽ đưa lõi thép động và các tiếp điểm trở về trạng thái ban đầu. Cơ chế đơn giản nhưng hiệu quả này cho phép relay trung gian thực hiện nhiệm vụ chuyển mạch tín hiệu điều khiển hoặc khuếch đại chúng, bảo vệ các thiết bị điện khỏi hư hỏng hay chập cháy, đồng thời kéo dài tuổi thọ cho toàn bộ hệ thống.

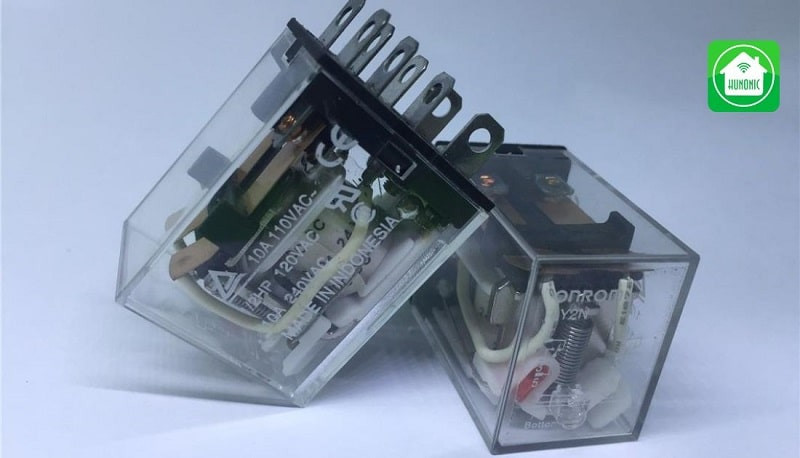

Rơ le trung gian có một hoặc nhiều tiếp điểm được sử dụng trong hệ thống điều khiển tự động*Rơ le trung gian có một hoặc nhiều tiếp điểm được sử dụng trong hệ thống điều khiển tự động*

Ký Hiệu Relay Trung Gian Trong Mạch Điện

Để có thể lựa chọn và lắp ráp các mạch điều khiển một cách chính xác, việc hiểu rõ các ký hiệu của relay trung gian trong sơ đồ mạch điện là vô cùng quan trọng. Các ký hiệu này giúp kỹ sư và người dùng dễ dàng nhận diện loại relay và chức năng của từng chân, đảm bảo hệ thống hoạt động đúng theo thiết kế.

Các loại relay trung gian thường được phân loại theo số cực (Pole) và số vị trí chuyển đổi (Throw) của tiếp điểm, với các ký hiệu phổ biến sau:

• SPST (Single Pole Single Throw): Đây là loại relay đơn giản nhất, chỉ có 1 cực và 1 tiếp điểm. Khi được kích hoạt, nó sẽ đóng hoặc mở một mạch duy nhất.
• SPDT (Single Pole Double Throw): Phổ biến hơn, loại này có 1 cực nhưng lại có 2 tiếp điểm – một thường đóng và một thường hở. Relay SPDT có thể chuyển đổi giữa hai mạch khác nhau.
• DPST (Double Pole Single Throw): Relay này có 2 cực và 2 cặp tiếp điểm, thường được sử dụng để đóng hoặc mở đồng thời hai mạch riêng biệt.
• DPDT (Double Pole Double Throw): Là loại phức tạp nhất trong số này, với 2 cực và 2 cặp tiếp điểm chuyển đổi (mỗi cực có một tiếp điểm thường đóng và một thường hở). Relay DPDT cho phép điều khiển đồng thời hai mạch, mỗi mạch có thể chuyển đổi giữa hai trạng thái.

Việc nắm vững các ký hiệu này sẽ giúp bạn dễ dàng đọc và thiết kế các sơ đồ mạch điện phức tạp, đặc biệt là trong các ứng dụng công nghiệp và tự động hóa.

Công Dụng Và Ứng Dụng Phổ Biến Của Relay Trung Gian

Relay trung gian là một linh kiện đa năng, được sử dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng chuyển tiếp và điều khiển mạch điện hiệu quả. Công dụng và ứng dụng của chúng rất đa dạng, từ việc bảo vệ thiết bị cho đến việc mở rộng khả năng điều khiển.

Công Dụng Chính:

• Chuyển tiếp mạch điện: Đây là chức năng cốt lõi. Relay trung gian làm cầu nối giữa mạch điều khiển công suất thấp và mạch tải công suất cao hơn, bảo vệ mạch điều khiển khỏi dòng điện lớn.
• Tăng số lượng tiếp điểm: Trong một số mạch điều khiển, số lượng tiếp điểm có sẵn có thể không đủ. Relay trung gian giúp bổ sung thêm các tiếp điểm thường đóng hoặc thường hở, mở rộng khả năng điều khiển mà không làm thay đổi cấu trúc của thiết bị chính.
• Mở rộng công suất điều khiển: Relay trung gian cho phép một tín hiệu điều khiển nhỏ có thể kích hoạt các phụ tải lớn hơn, hoặc điều khiển nhiều thiết bị cùng lúc.
• Cách ly điện và chống nhiễu: Cung cấp sự cách ly an toàn giữa các mạch, đồng thời giảm thiểu nhiễu điện từ, giúp hệ thống hoạt động ổn định và tin cậy hơn.
• Linh hoạt trong điều khiển: Giúp việc đóng mở các linh kiện điện cơ bản trong mạch điều khiển trở nên thuận tiện hơn, cho phép điều chỉnh các tiếp điểm để phù hợp với từng ứng dụng.

Ứng Dụng Thực Tế:

Hiện nay, relay trung gian được ứng dụng rộng rãi, đặc biệt trong các thiết bị công nghiệp và dân dụng hiện đại.

• Trong điều khiển tự động: Tích hợp trong bảng mạch điều khiển điện tử của các hệ thống tự động hóa công nghiệp và dân dụng, như điều khiển cửa cuốn điện, hệ thống chiếu sáng thông minh. relay trung gian 8 chân là một ví dụ điển hình cho ứng dụng này.
• Bảo vệ và kéo dài tuổi thọ thiết bị: Bằng cách ngắt mạch khi có sự cố quá tải hoặc dòng điện không ổn định, relay giúp bảo vệ các thiết bị công nghiệp đắt tiền, kéo dài tuổi thọ hoạt động.
• Chia tín hiệu điện: Chia tín hiệu điều khiển đến các bộ phận khác nhau trong sơ đồ mạch điện, đảm bảo mọi thành phần nhận được lệnh một cách chính xác.
• Xử lý tín hiệu yếu: Được dùng để truyền tín hiệu hoặc dòng điện có giá trị từ vài Ampe trở xuống. Đối với dòng lớn hơn, người ta thường sử dụng Contactor có tích hợp buồng dập hồ quang.
• Điều khiển các thiết bị gia dụng: Ngoài các ứng dụng công nghiệp, relay còn được dùng trong các thiết bị gia dụng nhỏ, giúp thiết kế phần điều khiển trở nên tinh tế và tiết kiệm không gian hơn.

Hiện nay, rơ le trung gian được ứng dụng phổ biến ở trong các thiết bị công nghiệp*Relay trung gian được ứng dụng rộng rãi trong các thiết bị công nghiệp và dân dụng, giúp tối ưu hóa hệ thống điều khiển.*

Cách Phân Loại Relay Trung Gian Trên Thị Trường

Trên thị trường hiện nay có vô vàn loại relay trung gian với chất lượng và mức giá khác nhau. Để dễ dàng lựa chọn sản phẩm phù hợp, chúng ta có thể phân loại chúng dựa trên một số tiêu chí chính.

Phân Loại Theo Thương Hiệu

Mặc dù tất cả các dòng relay trung gian đều hoạt động dựa trên nguyên lý chung là chuyển tiếp mạch điện, nhưng mỗi thương hiệu lại có những đặc điểm riêng về độ bền, hiệu suất và tính năng. Một số thương hiệu uy tín và phổ biến nhất bao gồm:

• Relay Omron
• Relay Schneider
• Relay Idec
• Relay Fuji
• Relay Hanyoung
• Relay Yongsung

Các thương hiệu này được đánh giá cao về chất lượng và độ tin cậy trong các ứng dụng công nghiệp và dân dụng.

Phân Loại Theo Số Chân

Đây là cách phân loại rất phổ biến, dựa trên số lượng chân kết nối của relay:

• Relay trung gian 8 chân: Thường có 2 cặp tiếp điểm đóng/mở và 2 chân cấp nguồn. Loại này khá phổ biến, dễ dàng đấu nối và được sử dụng rộng rãi trong các mạch điều khiển cơ bản.
• Relay trung gian 11 chân: Thường được thiết kế để chịu tải trung gian cho các cảm biến, hoặc làm các mạch tự động giữ, mở, bật. Với nhiều tiếp điểm và độ bền cao, dễ tháo lắp, đây là lựa chọn ổn định cho nhiều ứng dụng.
• Relay trung gian 14 chân: Có tổng cộng 4 cặp tiếp điểm, với các chân 13 và 14 thường là chân cuộn dây cấp nguồn. Loại này cung cấp độ an toàn cao cho cả hệ thống mạch điện dân dụng và công nghiệp.

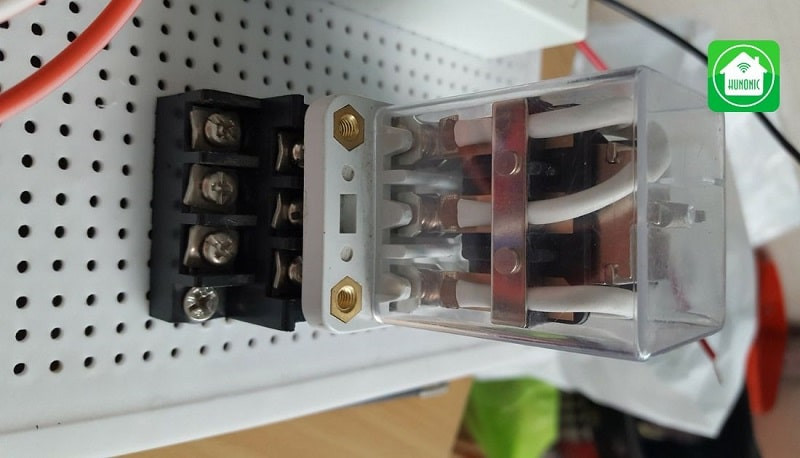

Rơ le 11 chân thực hiện nhiệm vụ chịu tải trung gian cho các cảm biến*Rơ le 11 chân thường được sử dụng để chịu tải trung gian cho các cảm biến và mạch tự động*

Phân Loại Theo Điện Thế Hoạt Động

Điện thế hoạt động là một yếu tố quan trọng khi lựa chọn relay, phải phù hợp với nguồn điện của hệ thống. Các mức điện áp phổ biến trong công nghiệp và dân dụng bao gồm: 5 Vdc, 12 Vdc, relay 24 voltdc, 220 Vac, và 380 Vac.

• Relay trung gian 12V: Hoạt động như một công tắc thông minh cho các thiết bị điện có nguồn điều khiển 12V, chịu tải lên tới 40 Ampe. Nó hỗ trợ đóng ngắt điện từ 1V đến 220V, phù hợp cho nhiều thiết bị dân dụng, giảm thiểu nguy cơ hư hỏng.
• Relay trung gian 220V: Gồm hai mạch độc lập, dễ lắp đặt và bảo trì. Loại này có thể vừa mở vừa đóng nhờ lượng lớn tiếp điểm, thực hiện nhiệm vụ truyền tín hiệu khi các rơle chính không đảm bảo khả năng ngắt.
• Relay trung gian 380V: Với khả năng chịu tải lên tới 100 Ampe và thời gian tác động siêu nhanh (chỉ 0.1s), relay 380V rất thích hợp cho các thiết bị công nghiệp. Kích thước tiếp điểm lớn, độ bền cao giúp nâng cao hiệu quả làm việc, hạn chế hiện tượng mất pha, chập cháy, giữ dòng điện ổn định cho máy móc công nghiệp.

Hướng Dẫn Đấu Nối Các Loại Relay Trung Gian Phổ Biến

Đấu nối relay trung gian đúng cách là yếu tố then chốt để đảm bảo hệ thống hoạt động ổn định và an toàn. Dưới đây là hướng dẫn chi tiết cách đấu nối một số loại relay trung gian phổ biến: 5 chân, 8 chân và 14 chân.

Cách Đấu Nối Relay 5 Chân

Relay 5 chân thường bao gồm 2 cặp tiếp điểm và 1 cuộn dây cấp nguồn. Trong đó, có 1 cặp tiếp điểm thường mở (NO) và 1 cặp thường đóng (NC).

• Trạng thái bình thường (chưa cấp nguồn): Chân 30 và 87 là tiếp điểm mở; chân 30 và 87a là tiếp điểm đóng.
• Khi cấp nguồn: Từ trường hút sẽ tác động, làm cho chân 30 và 87 đóng lại (thành tiếp điểm đóng), đồng thời tiếp điểm 30 và 87a sẽ hở ra.

Để đấu nối, bạn cần xác định chân nguồn cấp cho cuộn dây và các chân tiếp điểm tương ứng để kết nối với mạch điều khiển và tải.

Cách Đấu Nối Relay 8 Chân

Relay 8 chân thường có 2 chân cấp nguồn và 2 cặp tiếp điểm đóng/mở. Hầu hết các loại relay trung gian 8 chân được bọc một lớp kính trong suốt, giúp nhìn rõ bộ phận bên trong.

• Chân cấp nguồn: Thường là chân số 1 và 5 của cuộn dây (tùy loại relay có thể là 12V, 24V, 220V).
• Các cặp tiếp điểm:
  • Thường đóng (NC): Thường là 2 – 3 và 6 – 7.
  • Thường mở (NO): Thường là 2 – 4 và 6 – 8.
• Nguyên lý hoạt động:
  • Khi chưa có nguồn: Cặp 2 – 4 và 6 – 8 ở dạng thường mở; cặp 2 – 3 và 6 – 7 ở dạng thường đóng.
  • Khi cấp nguồn: Lập tức cặp 2 – 4 và 6 – 8 đóng lại, đồng thời 2 cặp tiếp điểm kia mở ra.

Việc hiểu sơ đồ chân relay trung gian 8 chân sẽ giúp bạn đấu nối mạch chính xác và hiệu quả.

Cách Đấu Nối Relay 14 Chân

Relay 14 chân có tổng cộng 4 cặp tiếp điểm, mang lại khả năng điều khiển linh hoạt hơn.

• Các chân tiếp điểm:
  • Thường đóng (NC): Thường là chân 1, 2, 3, 4.
  • Thường mở (NO): Thường là chân 5, 6, 7, 8.
  • Chân chung (COM): Thường là chân 9, 10, 11, 12.
• Chân cấp nguồn cho cuộn dây (Coil): Thường là chân 13 và 14.

Khi cấp điện áp vào chân 13 và 14, cuộn dây sẽ hoạt động, làm thay đổi trạng thái của 4 cặp tiếp điểm từ COM sang NO và ngược lại. Điều này cho phép relay điều khiển đồng thời nhiều mạch tải.

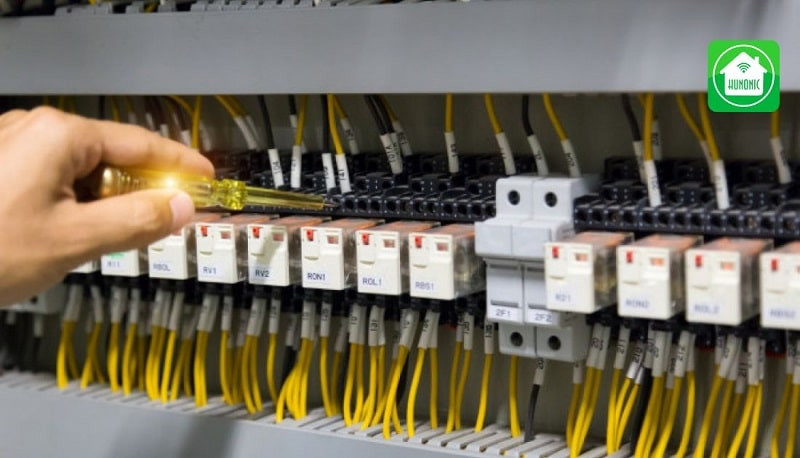

Relay là một thiết bị quan trọng trong ngành công nghiệp, có vai trò bảo vệ các thiết bị điện*Việc đấu nối chính xác relay là cực kỳ quan trọng để đảm bảo an toàn và hiệu quả cho hệ thống điện*

Các Vai Trò Nổi Bật Của Relay Trung Gian Trong Hệ Thống Điện

Relay trung gian ngày càng trở nên quan trọng và được sử dụng rộng rãi trong các hệ thống điều khiển công nghiệp và gia dụng hiện đại. Mỗi ứng dụng khác nhau, relay lại thể hiện những vai trò độc đáo, đóng góp vào sự ổn định và hiệu quả của toàn bộ hệ thống.

Chuyển Đổi Loại Tiếp Điểm Một Cách Linh Hoạt

Trong nhiều tình huống, quá trình điều khiển yêu cầu sử dụng các tiếp điểm thường đóng, nhưng công tắc tơ chính lại không còn tiếp điểm thường đóng khả dụng. Lúc này, relay trung gian đóng vai trò như một tiếp điểm chuyển đổi hữu ích. Nó được nối song song với cuộn dây của công tắc tơ ban đầu, và tiếp điểm thường đóng của relay trung gian sẽ được sử dụng để điều khiển các linh kiện tương ứng, hỗ trợ quá trình điều khiển diễn ra trơn tru hơn. Điều này giúp các kỹ sư có thêm lựa chọn linh hoạt trong thiết kế mạch mà không cần thay đổi cấu trúc của công tắc tơ chính.

Hoạt Động Như Một Công Tắc Điện Tử Đáng Tin Cậy

Việc đóng mở một số linh kiện điện cơ bản trong mạch điều khiển thường xuyên sử dụng relay trung gian thông qua việc điều khiển các tiếp điểm của nó. Chẳng hạn, trong một mạch điều khiển van công nghiệp, một Triode có thể làm nhiệm vụ bật tắt relay trung gian, và relay này sau đó sẽ điều khiển cuộn khử khí bật/tắt. Điều này cho phép điều khiển các tải lớn hơn hoặc có yêu cầu về dòng điện cao mà không ảnh hưởng trực tiếp đến mạch điều khiển công suất thấp. Khả năng này biến relay trung gian thành một công tắc điện tử đa năng và bền bỉ.

Chuyển Đổi Điện Áp Và Loại Bỏ Nhiễu Mạch Hiệu Quả

Hiện tượng nhiễu điện từ là một vấn đề phổ biến trong các dây chuyền điều khiển công nghiệp hay hệ thống điều khiển máy tính, dù đã có nhiều biện pháp chống nhiễu. Relay trung gian phát huy vai trò đặc biệt hiệu quả trong việc loại bỏ nhiễu, đồng thời nhanh chóng chuyển đổi điện áp giữa các mức khác nhau. Điều này giúp bảo vệ các thiết bị nhạy cảm và đảm bảo tín hiệu điều khiển được truyền đi một cách sạch sẽ, chính xác, góp phần vào hoạt động ổn định của toàn bộ hệ thống.

Thay Thế Contactor Nhỏ Khi Cần Thiết

Relay trung gian, dù có công suất tiếp điểm không lớn, nhưng lại có khả năng chịu tải nhất định. Đối với những tải nhỏ, relay trung gian có thể được sử dụng để thay thế các công tắc tơ (contactor) nhỏ, giúp tiết kiệm không gian và chi phí. Điển hình như việc điều khiển cửa cuốn điện hoặc một số thiết bị gia dụng khác. Việc này giúp tối ưu hóa thiết kế mạch và giảm độ phức tạp của hệ thống.

Nhận Một Hoặc Nhiều Tín Hiệu Điều Khiển

Một trong những vai trò phổ biến và quan trọng nhất của relay trung gian là khả năng nhận một hoặc nhiều tín hiệu điều khiển. Trong các hệ thống điều khiển phức tạp của thiết bị công nghiệp hay gia dụng, việc nhận nhiều tín hiệu điều khiển mà không làm thay đổi hình thức điều khiển ban đầu là một ưu điểm lớn. Điều này không chỉ giúp đơn giản hóa mạch mà còn tạo điều kiện thuận lợi cho việc bảo trì, bảo dưỡng hệ thống sau này, tăng cường tính linh hoạt trong vận hành.

Tăng Cường Khả Năng Tiếp Xúc Cho Mạch

Để mở rộng công suất tiếp điểm trong một mạch, relay trung gian thường được sử dụng. Chúng cho phép một dòng điện nhỏ hoạt động để điều khiển các phụ tải khác, từ đó mở rộng công suất điều khiển của hệ thống. Điều này đặc biệt hữu ích khi mạch điều khiển chính có giới hạn về dòng điện hoặc số lượng tiếp điểm, giúp hệ thống điện hoạt động hiệu quả hơn mà không cần nâng cấp toàn bộ mạch điều khiển.

Việc đóng mở linh kiện điện trong một số mạch điều khiển thường sử dụng rơle trung gian*Relay trung gian đóng vai trò thiết yếu trong việc đóng mở các linh kiện điện, tăng cường khả năng tiếp xúc và linh hoạt cho mạch điều khiển*

Tổng Hợp Những Câu Hỏi Thường Gặp Về Relay Trung Gian

Relay trung gian là một linh kiện quan trọng, và việc hiểu rõ về nó giúp bạn sử dụng hiệu quả hơn. Dưới đây là những câu hỏi thường gặp nhất về relay trung gian mà Linhkien283 đã tổng hợp và giải đáp.

Relay trung gian có thể hoạt động trong môi trường nhiệt độ cao không?

Có, relay trung gian có khả năng hoạt động trong môi trường nhiệt độ cao, tuy nhiên, mỗi loại relay sẽ có dải nhiệt độ hoạt động cụ thể khác nhau. Các nhà sản xuất thường thiết kế relay với vật liệu cách điện và vỏ bảo vệ đặc biệt, cho phép chúng chịu được nhiệt độ từ khoảng -40°C đến 85°C. Để đảm bảo tuổi thọ và hiệu quả hoạt động tối ưu, bạn cần lựa chọn loại relay có thông số kỹ thuật phù hợp với môi trường làm việc cụ thể của mình. Ví dụ, một số rơ le thời gian Omron được thiết kế đặc biệt để chịu được điều kiện khắc nghiệt.

Relay trung gian có dùng được cho các thiết bị công suất cao không?

Relay trung gian chủ yếu được thiết kế để điều khiển các thiết bị có công suất nhỏ hoặc trung bình. Mặc dù một số loại relay, như relay trung gian 380V, có khả năng chịu tải khá cao và có thể được sử dụng cho các thiết bị công suất lớn trong công nghiệp, nhưng đối với các ứng dụng yêu cầu công suất rất lớn (ví dụ như động cơ công nghiệp lớn), người ta thường ưu tiên sử dụng contactor thay vì relay trung gian. Contactor được thiết kế chuyên biệt để đóng cắt dòng điện lớn hơn nhiều và có khả năng dập hồ quang tốt hơn.

Có thể sử dụng một relay trung gian để điều khiển nhiều thiết bị cùng lúc không?

Hoàn toàn có thể. Một relay trung gian có thể điều khiển nhiều thiết bị cùng lúc nếu mạch điều khiển được thiết kế một cách hợp lý và các tiếp điểm của relay đủ khả năng chịu tải tổng cộng của tất cả các thiết bị đó. Thông qua việc đấu nối các tiếp điểm của relay theo kiểu song song hoặc nối chéo, bạn có thể đóng hoặc mở nhiều thiết bị điện đồng thời mà không làm ảnh hưởng đến hiệu suất hoạt động hay sự ổn định của mạch. Điều này giúp tối ưu hóa số lượng linh kiện và đơn giản hóa sơ đồ mạch điện.

Lời Kết

Hy vọng rằng những chia sẻ chi tiết từ Linhkien283 về relay trung gian đã mang đến cho bạn cái nhìn toàn diện và sâu sắc hơn về loại linh kiện điện tử quan trọng này. Từ khái niệm cơ bản, cấu tạo, nguyên lý hoạt động đến những ứng dụng đa dạng và cách đấu nối, chúng tôi mong rằng bạn đã có đủ thông tin để lựa chọn và sử dụng relay trung gian một cách hiệu quả nhất cho các dự án của mình. Việc hiểu rõ về relay không chỉ giúp bạn tối ưu hóa hệ thống, mà còn đảm bảo an toàn và kéo dài tuổi thọ cho các thiết bị điện.
