Rơ Le Bảo Vệ Mất Pha: Giải Pháp Tối Ưu Cho An Toàn Hệ Thống Điện 3 Pha

Trong thế giới công nghiệp hiện đại, nơi mà các hệ thống điện 3 pha đóng vai trò xương sống cho hoạt động của vô số máy móc, đặc biệt là các động cơ điện, một sự cố nhỏ cũng có thể gây ra thiệt hại lớn. Trong số đó, tình trạng mất pha được xem là một trong những mối nguy hiểm nghiêm trọng nhất, đe dọa trực tiếp đến tuổi thọ và hiệu suất của thiết bị. Để phòng tránh những rủi ro này, việc trang bị giải pháp bảo vệ hiệu quả là vô cùng cần thiết. Trong bối cảnh đó, relay bảo vệ mất pha nổi lên như một thiết bị then chốt, mang lại sự an tâm cho người vận hành và chủ doanh nghiệp.

Thiết bị này không chỉ giúp phát hiện sớm sự cố mà còn kích hoạt cơ chế ngắt mạch kịp thời, bảo vệ các tải quan trọng khỏi nguy cơ cháy nổ, hư hỏng nặng nề. Vậy rơ le bảo vệ mất pha hoạt động như thế nào và tại sao nó lại quan trọng đến vậy? Hãy cùng Linhkien283 tìm hiểu chi tiết về “người lính gác thầm lặng” này, đảm bảo hệ thống điện 3 pha của bạn luôn vận hành ổn định và an toàn.

Vì Sao Cần Thiết Phải Bảo Vệ Mất Pha?

Hệ thống điện 3 pha là nền tảng cho phần lớn các thiết bị công nghiệp, từ máy bơm, quạt công nghiệp cho đến các dây chuyền sản xuất phức tạp. Tuy nhiên, nếu một trong ba pha bị mất (do đứt dây, cầu chì cháy, lỗi đường truyền hoặc sự cố khác), động cơ 3 pha sẽ tiếp tục hoạt động với chỉ hai pha còn lại. Tình trạng này dẫn đến dòng điện tăng cao ở các cuộn dây còn lại, gây quá nhiệt nhanh chóng. Nếu không được phát hiện và xử lý kịp thời, quá nhiệt sẽ phá hủy lớp cách điện của cuộn dây, gây cháy động cơ hoặc hỏng hóc nghiêm trọng các thiết bị liên quan. Hậu quả không chỉ là chi phí sửa chữa hoặc thay thế tốn kém mà còn là thời gian ngừng hoạt động sản xuất, gây thiệt hại kinh tế đáng kể.

Chính vì những nguy cơ tiềm ẩn này, việc trang bị một cơ chế bảo vệ tự động như rơ le bảo vệ mất pha là tối quan trọng. Giải pháp này giúp phát hiện sự cố ngay lập tức và đưa ra tín hiệu để ngắt nguồn điện, dừng hoạt động của thiết bị một cách an toàn, qua đó bảo vệ tài sản và duy trì sự liên tục trong sản xuất.

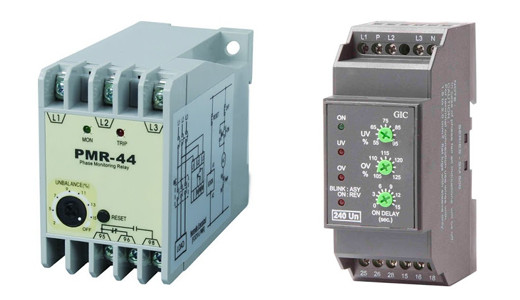

Thiết bị rơ le bảo vệ mất pha 3 pha, tích hợp chức năng chống quá áp, thấp áp và ngược pha, đảm bảo an toàn cho hệ thống điện công nghiệp

Rơ Le Bảo Vệ Mất Pha Hoạt Động Như Thế Nào?

Để đảm bảo an toàn cho hệ thống điện 3 pha, việc sử dụng kết hợp nhiều thiết bị điện là cần thiết. Trong số đó, relay bảo vệ mất pha đóng vai trò là “bộ não” trung tâm, chuyên trách việc giám sát và phát hiện các tình trạng bất thường về pha.

Nguyên lý Cơ Bản của Hệ Thống Bảo Vệ Mất Pha

Về cơ bản, một hệ thống bảo vệ mất pha hoạt động dựa trên nguyên tắc giám sát liên tục trạng thái của cả ba pha điện. Khi một hoặc nhiều pha gặp sự cố (ví dụ, điện áp giảm đột ngột hoặc mất hẳn), rơ le sẽ nhận diện được sự thay đổi này. Tín hiệu cảnh báo sau đó được thể hiện thông qua sự thay đổi trạng thái của tiếp điểm rơ le – từ trạng thái thường đóng (NC) sang thường hở (NO) hoặc ngược lại.

Trạng thái tiếp điểm này sau đó được sử dụng để điều khiển các thiết bị đóng cắt nguồn điện chính như contactor, aptomat, hoặc máy cắt. Khi rơ le tác động, nó sẽ ngắt nguồn điện cấp cho tải (ví dụ, động cơ), đảm bảo thiết bị dừng hoạt động trước khi xảy ra hư hại. Để kiểm soát trạng thái các pha, bạn cũng có thể cần đến đèn báo pha 380v giúp hiển thị trực quan.

Chức Năng và Tính Năng Bổ Sung của Rơ Le Bảo Vệ Mất Pha

Chức năng chính của rơ le bảo vệ mất pha là phát hiện và cảnh báo sự cố mất pha. Điều quan trọng cần lưu ý là bản thân rơ le chỉ có vai trò đưa ra tín hiệu cảnh báo thông qua tiếp điểm của nó, chứ không trực tiếp ngắt được dòng điện tải lớn. Do đó, để bảo vệ thiết bị hiệu quả, rơ le cần phải được kết hợp với một thiết bị đóng cắt công suất cao hơn như contactor.

Hầu hết các rơ le bảo vệ mất pha hiện đại đều được tích hợp nhiều tính năng thông minh khác, mở rộng khả năng bảo vệ toàn diện cho hệ thống:

Bảo vệ thấp áp và quá áp: Phát hiện khi điện áp tăng quá cao hoặc giảm quá thấp so với ngưỡng cho phép.
Điều chỉnh ngưỡng và thời gian tác động: Người dùng có thể tùy chỉnh dải điện áp và thời gian trễ trước khi rơ le tác động, phù hợp với từng loại thiết bị và yêu cầu vận hành.
Bảo vệ ngược pha và thứ tự pha: Đảm bảo thứ tự các pha không bị đảo lộn, điều rất quan trọng đối với các động cơ yêu cầu chiều quay cố định.
Bảo vệ mất cân bằng pha: Giám sát sự chênh lệch điện áp giữa các pha, cảnh báo khi có sự mất cân bằng đáng kể.
Ngoài ra, việc lắp đặt rơ le thường đi kèm với đế relay 8 chân hoặc loại đế phù hợp, giúp việc đấu nối và thay thế trở nên dễ dàng, nhanh chóng hơn.

Sơ Đồ Đấu Nối Rơ Le Bảo Vệ Mất Pha Trong Thực Tế

Việc hiểu rõ sơ đồ đấu nối là chìa khóa để triển khai hệ thống bảo vệ mất pha một cách chính xác và hiệu quả. Dưới đây là mô tả cơ bản về cách rơ le bảo vệ mất pha được tích hợp vào mạch điện:

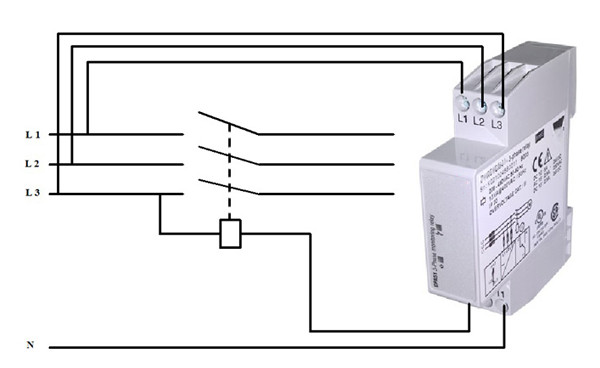

Sơ đồ mạch điện minh họa cách đấu nối relay bảo vệ mất pha với contactor trong hệ thống điện 3 pha để đảm bảo an toàn và tự động ngắt khi xảy ra sự cố

Cấu trúc mạch điện bảo vệ mất pha thường bao gồm:

Cấp nguồn cho Rơ le: Điện áp 3 pha (ví dụ L1, L2, L3) được cấp trực tiếp vào các cực đo lường của rơ le bảo vệ mất pha. Rơ le sẽ liên tục giám sát trạng thái điện áp và thứ tự pha của nguồn này.
Mạch điều khiển Contactor: Tiếp điểm thường đóng (NC) của rơ le bảo vệ mất pha được đấu nối nối tiếp với cuộn hút (coil) của contactor chính. Trong điều kiện hoạt động bình thường, khi không có sự cố, tiếp điểm này sẽ đóng, cho phép dòng điện chạy qua cuộn hút và làm contactor đóng lại, cấp điện cho thiết bị tải.
Cơ chế ngắt mạch: Khi xảy ra sự cố mất pha (hoặc các sự cố khác như quá áp, thấp áp mà rơ le được cấu hình để bảo vệ), rơ le sẽ tác động, làm cho tiếp điểm thường đóng của nó mở ra. Điều này ngay lập tức ngắt nguồn điện cấp cho cuộn hút của contactor, khiến contactor nhả ra và cắt hoàn toàn nguồn điện 3 pha khỏi thiết bị tải.

Quá trình này diễn ra tự động và nhanh chóng, giúp bảo vệ động cơ hoặc máy móc khỏi những hư hại không mong muốn. Một số hệ thống điều khiển tự động phức tạp hơn, như tủ điện điều khiển plc, cũng có thể tích hợp tín hiệu từ rơ le này để thực hiện các hành động bảo vệ hoặc thông báo khác.

Các Loại Rơ Le Bảo Vệ Mất Pha Phổ Biến Trên Thị Trường

Trên thị trường hiện nay có rất nhiều thương hiệu uy tín cung cấp các dòng rơ le bảo vệ mất pha với đa dạng tính năng, phù hợp với nhiều ứng dụng khác nhau. Linhkien283 xin giới thiệu một số thương hiệu và sản phẩm nổi bật:

Rơ Le Bảo Vệ Mất Pha Schneider

Schneider Electric là một tên tuổi lớn trong ngành thiết bị điện công nghiệp, với các sản phẩm được đánh giá cao về chất lượng và độ tin cậy.

Các dòng rơ le bảo vệ mất pha Schneider phổ biến bao gồm:

Rơ le RM22TR33: Chuyên bảo vệ mất pha, thấp áp và quá áp. Điểm mạnh là khả năng điều chỉnh linh hoạt ngưỡng điện áp và thời gian tác động, tối ưu hóa cho từng ứng dụng cụ thể.
Rơ le RM22TR31: Tương tự RM22TR33, cung cấp tính năng bảo vệ mất pha, thấp áp, quá áp với khả năng điều chỉnh thông số cài đặt.
Rơ le RM22TG20: Dòng này cũng bảo vệ mất pha, thấp áp, quá áp nhưng được thiết kế để hoạt động với các thông số cài đặt cố định, phù hợp cho những ứng dụng không yêu cầu điều chỉnh phức tạp.
Rơ le PMR-440N7: Một sản phẩm đa năng, bảo vệ mất pha, mất cân bằng pha, ngược pha và thứ tự pha, đi kèm khả năng điều chỉnh các thông số cài đặt chi tiết.

Rơ Le Bảo Vệ Mất Pha Selec

Selec là thương hiệu đến từ Ấn Độ, nổi tiếng với các thiết bị đo lường và bảo vệ chất lượng cao, giá thành hợp lý.

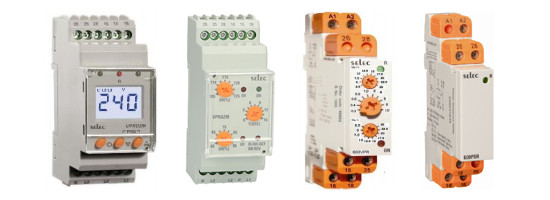

Hình ảnh các mẫu rơ le bảo vệ mất pha của hãng Selec, nổi bật với tính năng đa dạng

Một số model rơ le bảo vệ mất pha Selec tiêu biểu:

Rơ le 900VPR-2-280/520V: Cung cấp giải pháp bảo vệ toàn diện, bao gồm thấp áp, quá áp, thấp/quá tần số, mất cân bằng pha, thứ tự pha và mất pha.
Rơ le VPRD2M-BL: Tập trung vào các chức năng bảo vệ thấp áp, quá áp, mất cân bằng pha, thứ tự pha và mất pha.
Rơ le VPRA2M: Bảo vệ chống thấp áp, quá áp, ngược pha, mất pha và mất cân bằng pha.
Rơ le 600VPR-310/520: Các tính năng bảo vệ quá áp, thấp áp, ngược pha và mất pha.
Rơ le 600PSR-280/520: Chuyên biệt cho bảo vệ ngược pha và mất pha.

Rơ Le Bảo Vệ Mất Pha Mikro

Mikro là nhà sản xuất Malaysia được biết đến với các sản phẩm rơ le bảo vệ thông minh và đáng tin cậy.

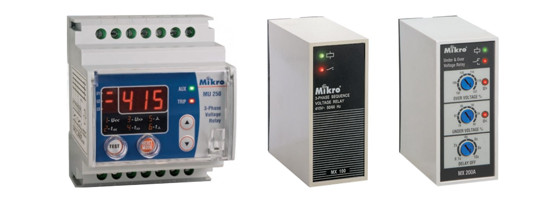

Thiết bị rơ le bảo vệ mất pha của thương hiệu Mikro, được sử dụng rộng rãi trong các ứng dụng công nghiệp

Các dòng rơ le bảo vệ mất pha Mikro nổi bật:

Rơ le MX100-400V: Bảo vệ cơ bản chống mất pha và ngược pha.
Rơ le MX200A-380V: Bảo vệ quá áp, thấp áp và mất pha.
Rơ le MX210-415V: Cung cấp tính năng bảo vệ quá áp, thấp áp, mất pha và thứ tự pha.
Rơ le MU350-415V: Dòng sản phẩm cao cấp hơn với bảo vệ quá áp, thấp áp, mất pha, cân bằng pha và thứ tự pha.
Rơ le MU250-415V: Tương tự MU350, bảo vệ quá áp, thấp áp, mất pha, cân bằng điện áp và thứ tự pha.
Rơ le MU2300-240AD: Một rơ le bảo vệ điện áp đa tính năng, có khả năng truyền thông RS-485, phù hợp cho các hệ thống giám sát và điều khiển hiện đại.

Ngoài ra, trong các hệ thống điện công nghiệp, việc bảo vệ quá tải và ngắn mạch cũng rất quan trọng, thường được đảm nhiệm bởi rơ le nhiệt điện tử hoặc các thiết bị bảo vệ khác. Đối với các thiết bị như biến tần 3 pha 380v, việc bảo vệ mất pha càng trở nên cần thiết để đảm bảo hoạt động liên tục và ổn định.

Lựa Chọn Rơ Le Bảo Vệ Mất Pha – Đầu Tư Cho Sự An Toàn Bền Vững

Relay bảo vệ mất pha không chỉ là một linh kiện điện đơn thuần mà là một khoản đầu tư chiến lược cho sự an toàn và ổn định của toàn bộ hệ thống điện 3 pha. Từ việc ngăn ngừa những hư hỏng đắt đỏ cho động cơ, máy móc cho đến việc đảm bảo chuỗi sản xuất không bị gián đoạn, vai trò của thiết bị này là không thể phủ nhận.

Việc lựa chọn một loại rơ le bảo vệ mất pha phù hợp đòi hỏi sự cân nhắc kỹ lưỡng về các tính năng bảo vệ cần thiết (quá áp, thấp áp, ngược pha, cân bằng pha…), khả năng điều chỉnh, cũng như uy tín của thương hiệu. Với sự đa dạng về sản phẩm từ các hãng như Schneider, Selec, Mikro, người dùng hoàn toàn có thể tìm thấy giải pháp tối ưu nhất cho hệ thống của mình. Đầu tư vào một rơ le bảo vệ chất lượng chính là đầu tư vào sự an tâm, bền vững và hiệu quả trong mọi hoạt động sản xuất, kinh doanh.
