Rơ le bảo vệ mất pha PMR-44 Schneider: Giải pháp an toàn cho hệ thống điện 3 pha

Trong các hệ thống điện công nghiệp và dân dụng sử dụng động cơ 3 pha, việc bảo vệ thiết bị khỏi các sự cố điện áp là vô cùng quan trọng. Một trong những sự cố phổ biến và nguy hiểm nhất là mất pha, ngược pha hoặc mất cân bằng pha, có thể gây hư hỏng nghiêm trọng cho động cơ và toàn bộ hệ thống. Để giải quyết vấn đề này, các bộ chống mất pha chuyên dụng như PMR-44 của Schneider Electric đã ra đời, mang đến sự an tâm và hiệu quả trong vận hành.

Với vai trò là một thiết bị chống mất pha thông minh, PMR-44 không chỉ giúp phát hiện sớm các bất thường mà còn tự động ngắt mạch, bảo vệ tải. Đây là một giải pháp không thể thiếu để duy trì sự ổn định, tuổi thọ cho các thiết bị điện và đảm bảo an toàn cho người sử dụng.

PMR-44 Schneider: Thông số kỹ thuật chi tiết bạn cần biết

Để lựa chọn và sử dụng hiệu quả PMR-44, việc nắm rõ các thông số kỹ thuật là điều kiện tiên quyết. Dưới đây là bảng tổng hợp các đặc điểm nổi bật của rơ le bảo vệ mất pha PMR-44 từ Schneider Electric, một thương hiệu uy tín toàn cầu.

Điểm nổi bật về điện áp và tần số

PMR-44 được thiết kế để hoạt động ổn định trong dải điện áp rộng từ 340V đến 480V, phù hợp với hầu hết các hệ thống điện 3 pha phổ biến. Khả năng tương thích với cả tần số 50Hz và 60Hz giúp thiết bị linh hoạt được sử dụng ở nhiều khu vực và tiêu chuẩn điện khác nhau.

Khả năng phản ứng với sự cố (thời gian tác động)

Một trong những yếu tố quan trọng nhất của relay bảo vệ mất pha là thời gian phản ứng khi có sự cố. PMR-44 nổi bật với khả năng tác động cực nhanh: chỉ 0.1 giây đối với lỗi ngược pha, 1 giây cho mất pha và 5 giây cho tình trạng mất cân bằng pha. Điều này đảm bảo hệ thống được bảo vệ kịp thời, giảm thiểu rủi ro hư hại cho thiết bị đắt tiền.

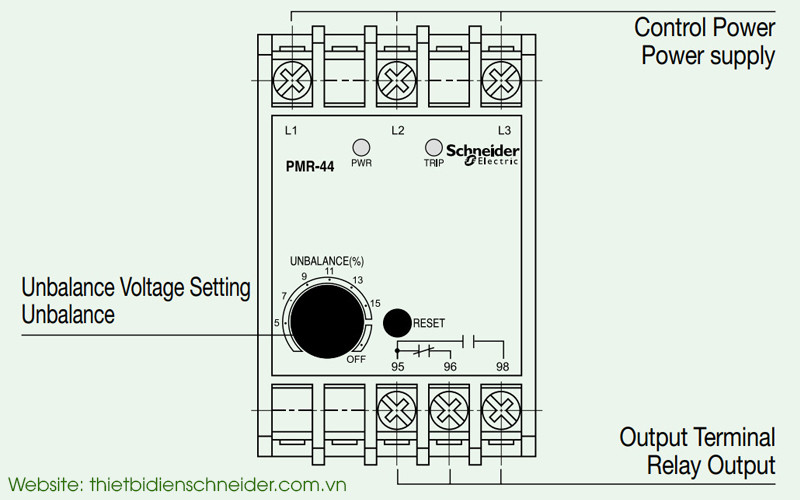

Mô tả chi tiết các đặc điểm nổi bật của bộ bảo vệ mất pha PMR-44 Schneider

Các tính năng vượt trội của rơ le bảo vệ pha PMR-440N7

PMR-440N7 không chỉ là một thiết bị chống mất pha đơn thuần, mà còn tích hợp nhiều công nghệ hiện đại, mang lại hiệu suất và độ tin cậy cao:

• Bộ vi điều khiển (MCU) tích hợp: Giúp thiết bị xử lý thông tin nhanh chóng và chính xác, đảm bảo hoạt động ổn định và tin cậy.
• Thiết kế tinh xảo và đẹp mắt: Dễ dàng lắp đặt và tích hợp vào tủ điện mà không chiếm nhiều không gian.
• Đa dạng chức năng bảo vệ: Bao gồm bảo vệ ngược pha, mất pha và mất cân bằng điện áp, cung cấp sự bảo vệ toàn diện cho hệ thống 3 pha.
• Phạm vi điều chỉnh linh hoạt: Tỷ lệ mất cân bằng điện áp có thể điều chỉnh từ 2% đến 15%, cho phép người dùng tùy chỉnh mức độ bảo vệ phù hợp với yêu cầu của từng ứng dụng cụ thể.
• Chẩn đoán sự cố dễ dàng với 2 đèn LED: Giúp người vận hành nhanh chóng xác định nguyên nhân trip (ngắt mạch) mà không cần dụng cụ chuyên biệt.
• Hoạt động bền bỉ, không bị ảnh hưởng bởi môi trường: Đảm bảo độ tin cậy cao ngay cả trong các điều kiện công nghiệp khắc nghiệt.
• Tiết kiệm điện năng: Thiết kế tối ưu giúp giảm thiểu tiêu thụ điện trong quá trình hoạt động.
• Bộ tiếp điểm độc lập không tiếp điện: Tăng cường an toàn và độ bền cho hệ thống điều khiển.

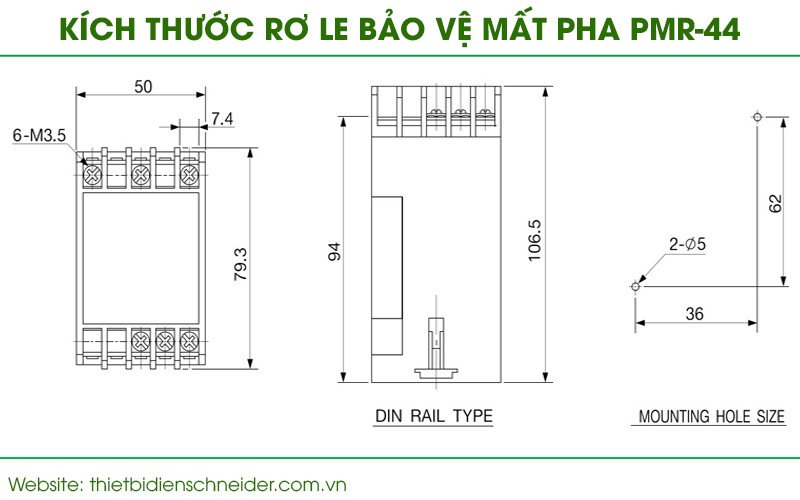

Bản vẽ kích thước chi tiết của rơ le bảo vệ mất pha PMR-440N7 của Schneider

Hướng dẫn sử dụng PMR-44 hiệu quả và an toàn

Để tối ưu hóa hiệu quả bảo vệ của PMR-44, việc hiểu rõ cách thức vận hành và cài đặt là rất quan trọng.

Cách kiểm tra thứ tự pha

PMR-44 có thể hoạt động như một công cụ kiểm tra thứ tự pha tiện lợi. Khi cấp nguồn 3 pha vào PMR-44, nếu đèn xanh sáng, điều đó có nghĩa thứ tự pha đang là R-S-T như chỉ dẫn trên relay bảo vệ mất pha. Ngược lại, nếu đèn đỏ sáng, thứ tự pha đã bị đảo ngược, cần điều chỉnh lại để đảm bảo hoạt động đúng.

Nhận biết và xử lý khi mất pha

Sau khi đã xác định đúng thứ tự pha và đèn xanh sáng, PMR-44 đã sẵn sàng hoạt động. Trong điều kiện bình thường, tiếp điểm 95-98 sẽ đóng và 95-96 sẽ mở.

• Mất pha R (L1): Khi pha R bị mất, PMR-44 sẽ tác động bảo vệ. Tiếp điểm 95-98 mở, 95-96 đóng. Đèn LED đỏ sẽ nháy 1 lần.
• Mất pha S (L2): Tương tự, nếu pha S bị mất, thiết bị sẽ ngắt mạch bảo vệ. Tiếp điểm 95-98 mở, 95-96 đóng. Đèn LED đỏ sẽ nháy 2 lần.
• Mất pha T (L3): Khi mất pha T, PMR-44 cũng sẽ tác động bảo vệ. Tiếp điểm 95-98 mở, 95-96 đóng. Đèn LED đỏ sẽ nháy 3 lần.

Cài đặt bảo vệ mất cân bằng pha

PMR-44 cho phép người dùng điều chỉnh mức độ bảo vệ mất cân bằng pha bằng nút “Unbalance”, từ 2% đến 15%. Nếu điện áp giữa các pha vượt quá giá trị cài đặt này, thiết bị sẽ tác động bảo vệ, mở tiếp điểm 95-98 và đóng 95-96. Đèn LED đỏ sẽ sáng liên tục để báo hiệu tình trạng mất cân bằng pha. Nếu không muốn sử dụng chức năng này, bạn có thể chỉnh nút “Unbalance” về vị trí OFF.

Nguyên lý hoạt động của bộ bảo vệ mất pha PMR-44

Hiểu rõ nguyên lý hoạt động giúp khai thác tối đa khả năng của PMR-44 và giải quyết sự cố hiệu quả.

Quy trình khởi động

Khi PMR-44 được cấp nguồn 3 pha, thiết bị sẽ tự động kiểm tra thứ tự pha và trạng thái điện áp. Nếu mọi thứ đều ổn định (thứ tự pha đúng, không mất cân bằng), tiếp điểm 95-96 sẽ mở và tiếp điểm 95-98 sẽ đóng, sẵn sàng cho hệ thống hoạt động. (Lưu ý: PMR-44 nên được cấp điện trước khi đóng mở các thiết bị mà nó điều khiển).

Phản ứng khi xảy ra sự cố

Trong trường hợp xảy ra bất kỳ sự cố nào như mất pha, đảo pha, hoặc mất cân bằng pha, PMR-44 sẽ ngay lập tức thay đổi trạng thái tiếp điểm: 95-96 đóng lại và 95-98 mở ra, ngắt mạch điều khiển để bảo vệ thiết bị.

Bảng trạng thái đèn LED và ý nghĩa

Sơ đồ đấu nối PMR-44: Lắp đặt dễ dàng, chính xác

Để đảm bảo bộ chống mất pha PMR-44 hoạt động chính xác và an toàn, việc đấu nối đúng theo sơ đồ là rất quan trọng. Sơ đồ dưới đây minh họa cách kết nối các chân của thiết bị với hệ thống điện 3 pha và mạch điều khiển. Việc tuân thủ sơ đồ giúp tránh sai sót, đảm bảo chức năng bảo vệ hoạt động hiệu quả.

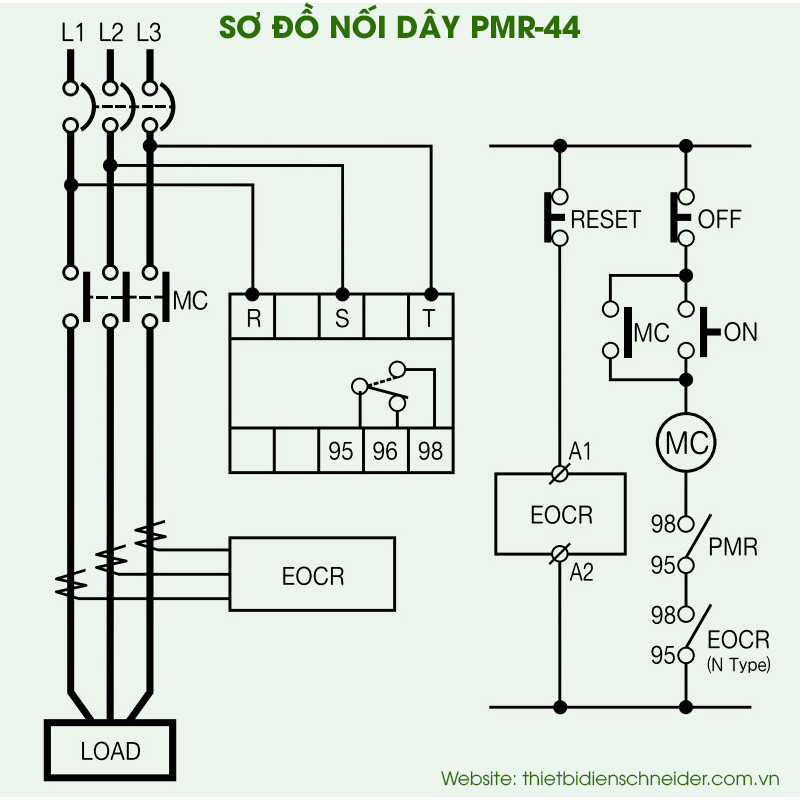

Sơ đồ đấu nối dây điện chi tiết cho bộ chống mất pha PMR-440N7 của Schneider Electric

Hướng dẫn lựa chọn mã sản phẩm PMR Schneider

Việc lựa chọn đúng mã sản phẩm PMR của Schneider đảm bảo thiết bị phù hợp với yêu cầu kỹ thuật của hệ thống. Dòng PMR có nhiều phiên bản với các tính năng và thông số khác nhau. Để chọn đúng loại, bạn cần xem xét dải điện áp, loại bảo vệ cần thiết (mất pha, ngược pha, mất cân bằng), và các tùy chọn reset. Tham khảo bảng mã sản phẩm chi tiết từ nhà sản xuất sẽ giúp bạn đưa ra lựa chọn chính xác nhất.

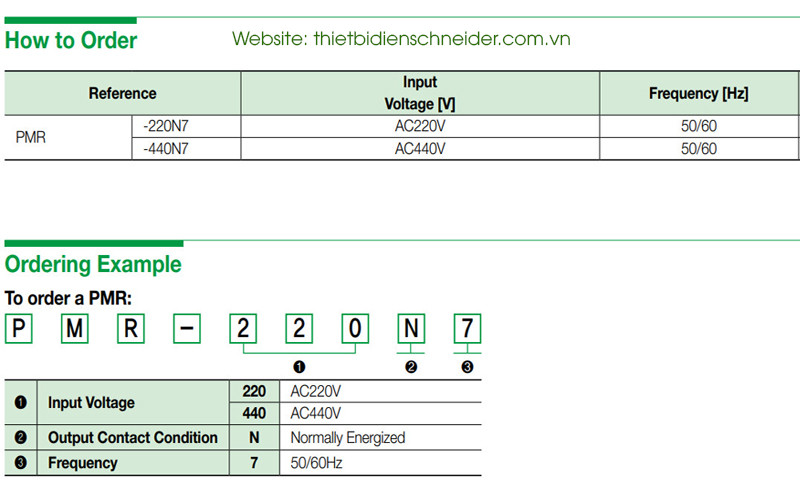

Hướng dẫn chi tiết cách lựa chọn mã đặt hàng cho các dòng rơ le bảo vệ PMR Schneider

Kết luận

Qua những thông tin chi tiết về thông số kỹ thuật, tính năng, cách sử dụng và nguyên lý hoạt động của rơ le bảo vệ mất pha PMR-44 Schneider, hy vọng quý khách hàng đã có cái nhìn tổng quan và sâu sắc hơn về sản phẩm này. PMR-44 thực sự là một giải pháp tối ưu, mang lại sự an toàn và ổn định vượt trội cho mọi hệ thống điện 3 pha.
