PLC S7-1200: Giải pháp Tự Động Hóa Hiện Đại cho Mọi Công Trình

Trong kỷ nguyên công nghiệp 4.0, các hệ thống tự động hóa đang ngày càng đóng vai trò then chốt, quyết định năng suất và hiệu quả sản xuất. Và khi nhắc đến bộ điều khiển lập trình (PLC) – trái tim của mọi hệ thống tự động, chúng ta không thể bỏ qua dòng PLC S7-1200 của Siemens. Đây là một trong những giải pháp được các kỹ sư và doanh nghiệp tin dùng nhờ sự linh hoạt, hiệu suất đáng tin cậy và khả năng mở rộng vượt trội.

Với vai trò là nhà cung cấp linh kiện công nghiệp uy tín, Linhkien283 nhận thấy tầm quan trọng của việc cung cấp thông tin chuyên sâu về dòng sản phẩm này. Bài viết này sẽ giúp bạn khám phá mọi khía cạnh của PLC S7-1200, từ cấu tạo cơ bản, các model CPU phổ biến đến những ứng dụng thực tiễn trong ngành công nghiệp Việt Nam. Bạn sẽ hiểu rõ hơn về khả năng của dòng PLC này và cách nó có thể nâng tầm các dự án tự động hóa của bạn.

PLC S7-1200 là gì? Khám phá cấu tạo và nguyên lý hoạt động

PLC S7-1200 là dòng bộ điều khiển logic khả trình (Programmable Logic Controller) được phát triển bởi Siemens – một trong những tập đoàn công nghệ hàng đầu thế giới. Dòng PLC này được thiết kế để điều khiển và tự động hóa các quy trình công nghiệp, từ đơn giản đến phức tạp, mang lại sự ổn định và chính xác cao.

Cấu tạo của một bộ PLC S7-1200 bao gồm hai thành phần chính: phần cứng (hardware) và phần mềm (software).

Về phần cứng, một bộ PLC S7-1200 điển hình bao gồm:

• Bộ nguồn (Power Supply): Cung cấp năng lượng ổn định cho toàn bộ hệ thống PLC hoạt động.
• Bộ xử lý trung tâm (CPU – Central Processing Unit): Đây là “bộ não” của PLC, thực hiện các chương trình điều khiển, xử lý tín hiệu đầu vào từ cảm biến, công tắc và đưa ra tín hiệu đầu ra để điều khiển các thiết bị chấp hành như motor, van, đèn báo.
• Module đầu vào/đầu ra (Input/Output Modules): Các module này cho phép PLC giao tiếp với thế giới bên ngoài. Module đầu vào nhận tín hiệu từ các cảm biến (nhiệt độ, áp suất, vị trí) hoặc công tắc, trong khi module đầu ra gửi tín hiệu điều khiển tới các thiết bị như rơ le, van điện từ, biến tần.
• Module truyền thông (Communication Modules): Hỗ trợ PLC kết nối với các thiết bị khác trong mạng công nghiệp hoặc với máy tính để giám sát và điều khiển từ xa.

Về phần mềm, để lập trình cho PLC S7-1200 thực hiện các chức năng cụ thể dựa trên tín hiệu đầu vào, chúng ta sử dụng phần mềm TIA Portal (Totally Integrated Automation Portal), cũng do Siemens phát triển. TIA Portal là một môi trường kỹ thuật toàn diện, cho phép lập trình PLC, thiết kế giao diện HMI và cấu hình các thiết bị khác trong cùng một nền tảng.

PLC S7-1200 của Siemens với các module mở rộngBộ điều khiển lập trình PLC S7-1200 của Siemens với các module mở rộng, tăng cường khả năng tự động hóa công nghiệp.

Các dòng CPU S7-1200 và ứng dụng thực tiễn trong công nghiệp

Dòng PLC S7-1200 cung cấp nhiều model CPU khác nhau, mỗi loại được tối ưu hóa cho các quy mô và yêu cầu ứng dụng riêng biệt. Hãy cùng tìm hiểu chi tiết về từng model và so sánh khả năng của chúng.

CPU 1211C: Khởi đầu lý tưởng cho dự án nhỏ và vừa

CPU 1211C là model cơ bản nhất trong dòng PLC S7-1200. Với dung lượng bộ nhớ và khả năng truyền thông khiêm tốn hơn so với các “anh em” lớn hơn, 1211C vẫn là lựa chọn tuyệt vời cho các dự án tự động hóa quy mô nhỏ và trung bình.

Ví dụ điển hình cho ứng dụng của CPU 1211C có thể kể đến các máy độc lập (stand-alone machine) như máy đóng gói đơn giản, máy rửa công nghiệp nhỏ, hoặc các hệ thống điều khiển nhiệt độ, thông gió, điều hòa không khí (HVAC) trong các tòa nhà. Nếu bạn đang muốn xây dựng một hệ thống HVAC tiết kiệm chi phí mà vẫn đảm bảo hiệu quả, CPU 1211C là một gợi ý đáng cân nhắc.

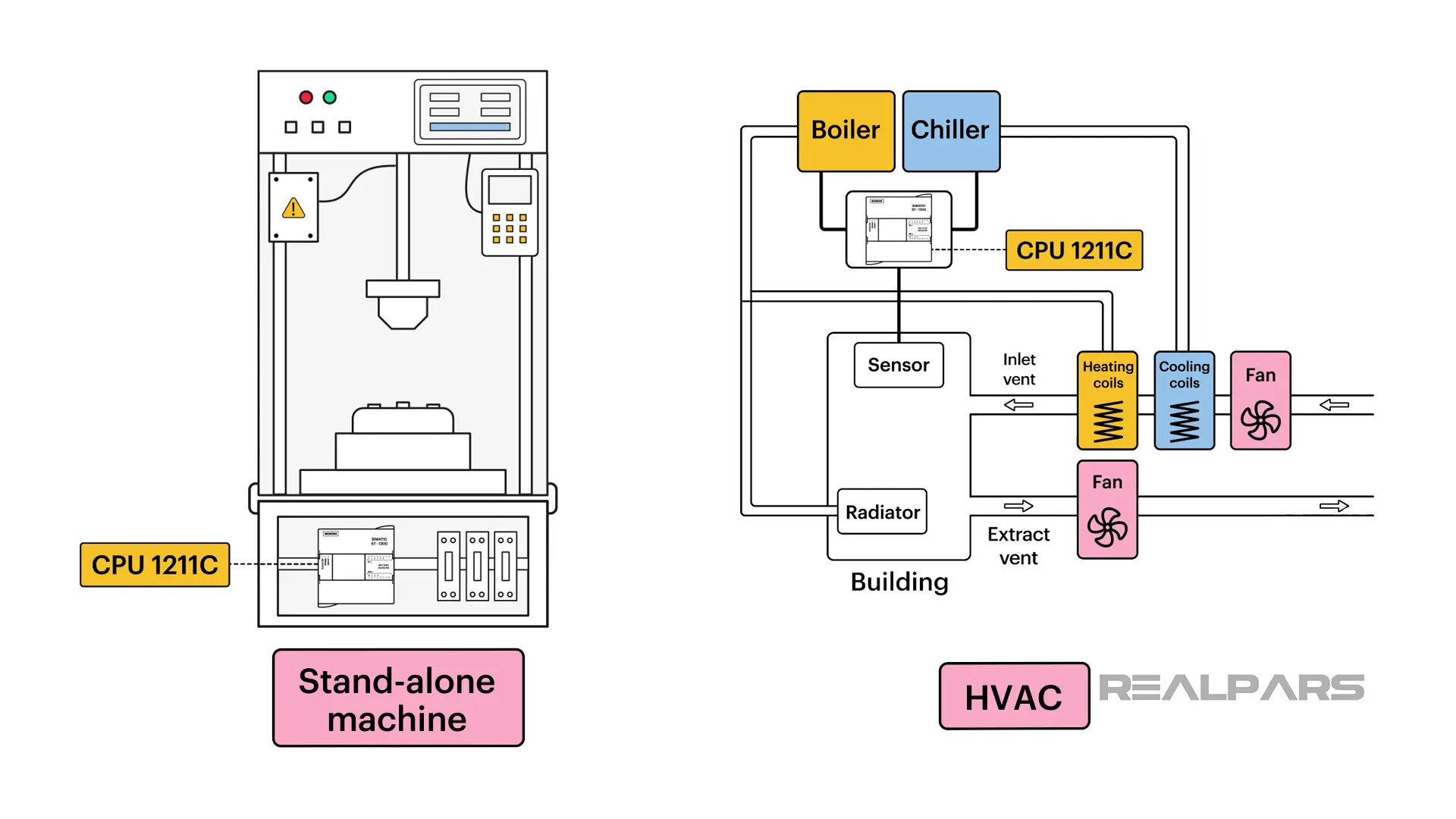

CPU 1211C ứng dụng trong hệ thống HVACỨng dụng của CPU 1211C trong các hệ thống điều hòa không khí và thông gió HVAC, tối ưu cho tự động hóa cỡ nhỏ.

CPU 1212C: Nâng cấp linh hoạt cho quy mô lớn hơn

CPU 1212C tương tự như 1211C nhưng được trang bị nhiều cổng đầu vào và đầu ra hơn, biến nó thành lựa chọn lý tưởng cho các ứng dụng tự động hóa có quy mô lớn hơn một chút.

Một ví dụ cụ thể là điều khiển nhiệt độ của các lò công nghiệp cỡ trung. Lò công nghiệp là thiết bị chuyên dụng dùng để nung nóng kim loại hoặc các vật liệu khác đến nhiệt độ rất cao để định hình hoặc thay đổi tính chất của chúng, thường được sử dụng trong các ngành công nghiệp như luyện kim, sản xuất thủy tinh và gốm sứ. PLC S7-1200, đặc biệt là model 1212C, thường được dùng để điều chỉnh nhiệt độ, áp suất và các thông số khác bên trong lò.

1212C cũng hỗ trợ các chức năng điều khiển PID (Proportional-Integral-Derivative), cho phép điều chỉnh nhiệt độ và áp suất một cách chính xác và ổn định hơn.

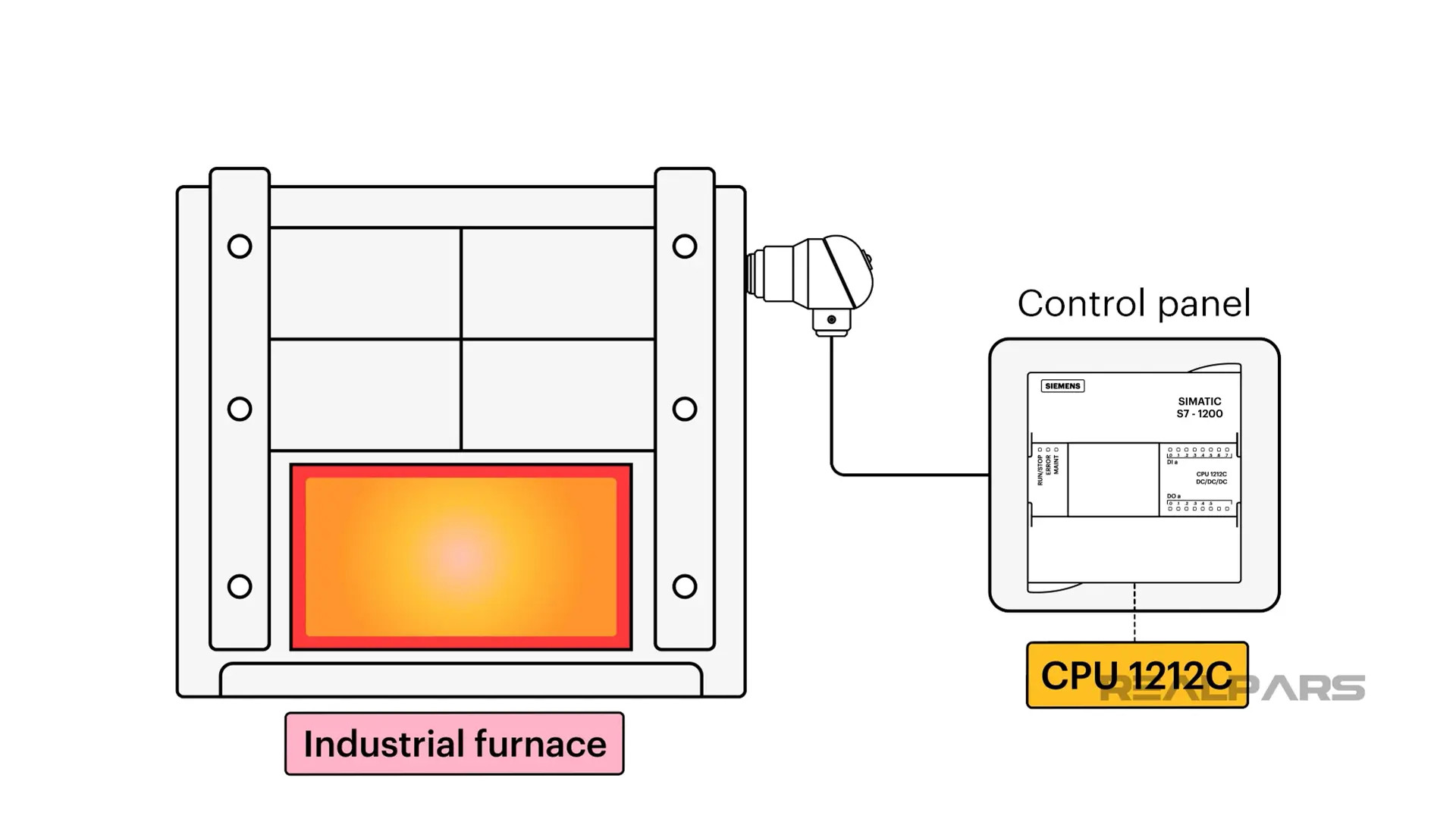

CPU 1212C điều khiển nhiệt độ lò công nghiệpPLC CPU 1212C điều khiển chính xác nhiệt độ trong một lò công nghiệp, ứng dụng cho tự động hóa quy mô trung bình.

CPU 1214C: Sức mạnh cho các hệ thống phức tạp

Tiếp theo là model 1214C, một lựa chọn phổ biến cho các ứng dụng tự động hóa tiên tiến hơn, như điều khiển vận chuyển vật liệu, quản lý hệ thống bơm hoặc các quy trình sản xuất nhỏ. Linhkien283 cung cấp nhiều phiên bản của dòng này, điển hình như PLC S7-1200 CPU 1214C AC/DC/Rly và PLC 1214C DC/DC/DC, phù hợp với nhiều yêu cầu nguồn cấp và loại tín hiệu khác nhau.

Giống như 1212C, 1214C cũng có thể thực hiện các chức năng điều khiển PID để điều chỉnh các thông số trong nhà máy. Tuy nhiên, 1214C còn vượt trội hơn với các tính năng PID nâng cao và khả năng quản lý các hệ thống tự động hóa lớn và phức tạp hơn. Các model cao cấp hơn trong dòng PLC S7-1200 thậm chí còn có thể xử lý nhiều chức năng điều khiển PID cùng lúc, mang lại hiệu quả tối ưu.

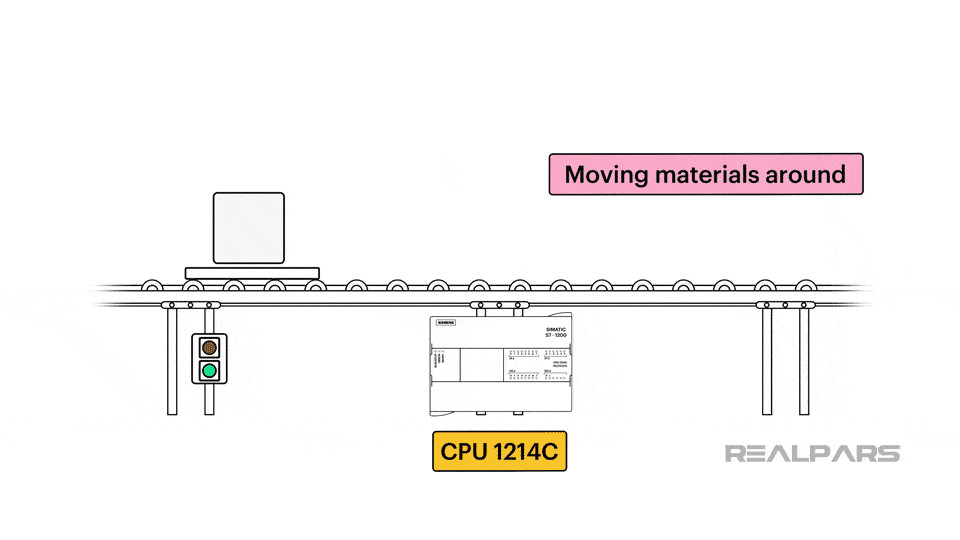

Ví dụ ứng dụng của CPU 1214C trong hệ thống băng tảiMinh họa ứng dụng của CPU 1214C trong việc điều khiển hệ thống băng tải và vận chuyển vật liệu tự động.

CPU 1215C: Giải pháp cao cấp cho nhiệm vụ đòi hỏi tốc độ

CPU 1215C là một lựa chọn tốt cho các nhiệm vụ tự động hóa quy mô lớn. “Quy mô lớn” ở đây ám chỉ các tác vụ đòi hỏi khả năng xử lý tốc độ cao và truyền thông tiên tiến, chẳng hạn như hệ thống điều khiển quy trình phức tạp, hệ thống điều khiển chuyển động (motion control) và các hệ thống xử lý vật liệu lớn.

Một điểm nổi bật của model PLC S7-1200 này là khả năng điều khiển từ xa thông qua trình duyệt web, mang lại sự tiện lợi và linh hoạt đáng kể cho người vận hành.

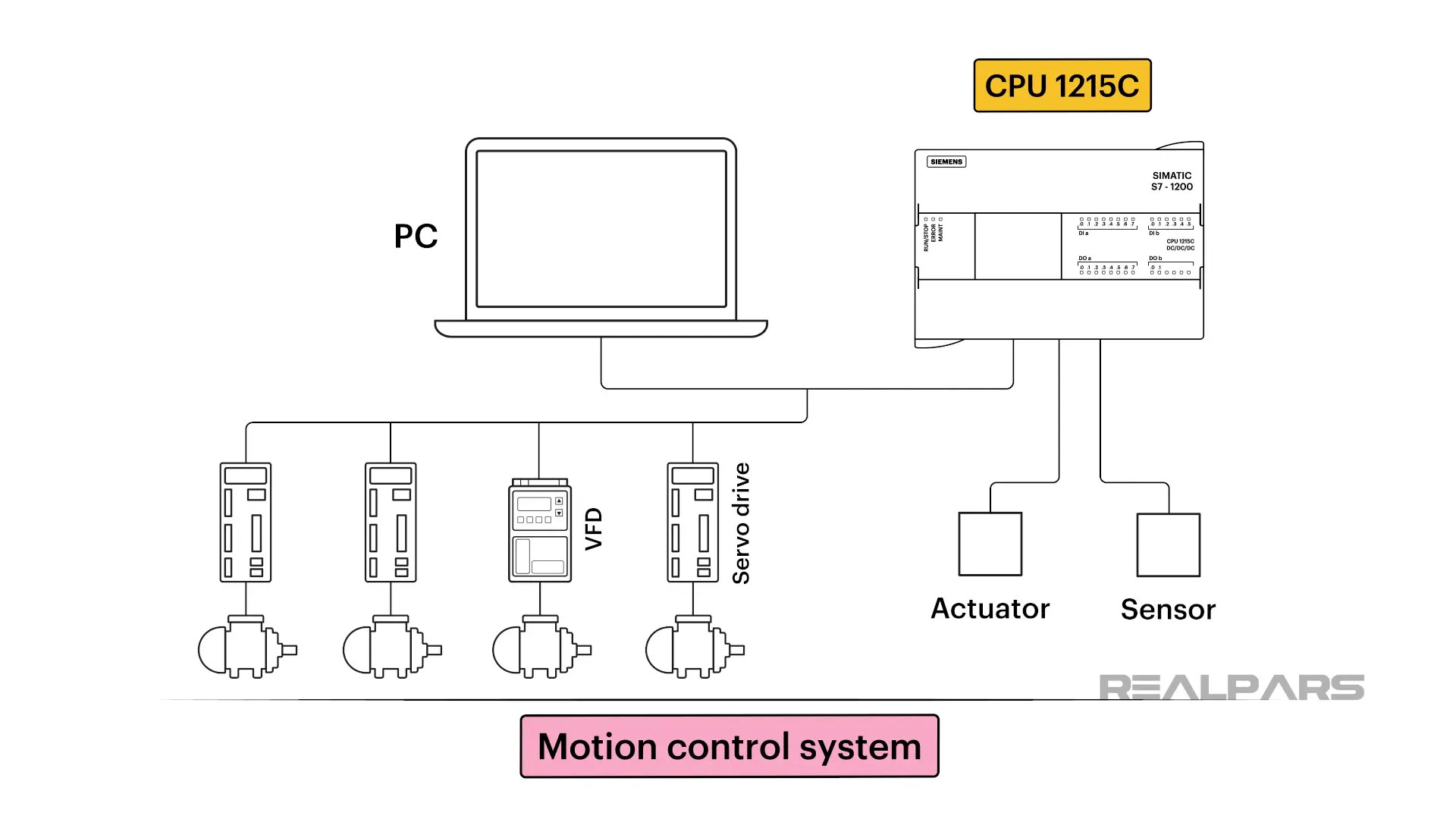

CPU 1215C trong hệ thống điều khiển quy trình lớnPLC CPU 1215C với khả năng xử lý tốc độ cao, phù hợp cho các hệ thống điều khiển quy trình phức tạp và lớn.

CPU 1217C: Đỉnh cao thu thập dữ liệu và xử lý tốc độ cực nhanh

1217C tương tự như 1215C nhưng được bổ sung thêm nhiều cổng đầu vào và đầu ra, cho phép xử lý các tác vụ phức tạp hơn. Đặc biệt, nó nổi bật với tốc độ xử lý nhanh hơn, rất quan trọng đối với các ứng dụng yêu cầu thu thập dữ liệu nhanh chóng (high-speed data acquisition).

Ví dụ, trong một máy đóng gói tốc độ cao, các cảm biến liên tục thu thập dữ liệu về kích thước và trọng lượng của từng gói sản phẩm. Dữ liệu này được sử dụng để điều chỉnh cài đặt máy, đảm bảo hiệu suất hoạt động tốt nhất. Nếu dữ liệu được thu thập quá chậm, độ chính xác sẽ không đủ để thực hiện các điều chỉnh kịp thời, dẫn đến máy hoạt động kém hiệu quả. Đó là lý do tại sao một PLC nhanh như 1217C là cần thiết để thu thập dữ liệu nhanh chóng và cung cấp phản hồi theo thời gian thực cho quy trình. Để mở rộng khả năng thu thập tín hiệu, bạn có thể tham khảo các module như 6ES7231-4HF32-0XB0 (module analog input) hoặc 6ES7221-1BH32-0XB0 (module digital output) để tối ưu hệ thống của mình.

Ứng dụng của CPU 1217C trong máy đóng gói tốc độ caoCPU 1217C được ứng dụng để điều khiển máy đóng gói tốc độ cao, đảm bảo thu thập dữ liệu chính xác và phản hồi nhanh.

PLC S7-1200 Fail-safe: Tăng cường an toàn trong tự động hóa

Bên cạnh các dòng CPU tiêu chuẩn, Siemens còn cung cấp các model PLC S7-1200 Fail-safe, thường dễ nhận biết bởi màu vàng đặc trưng của chúng. Đây là những loại PLC đặc biệt được thiết kế không chỉ để điều khiển máy móc, thiết bị mà còn để đảm bảo an toàn cho con người và tài sản.

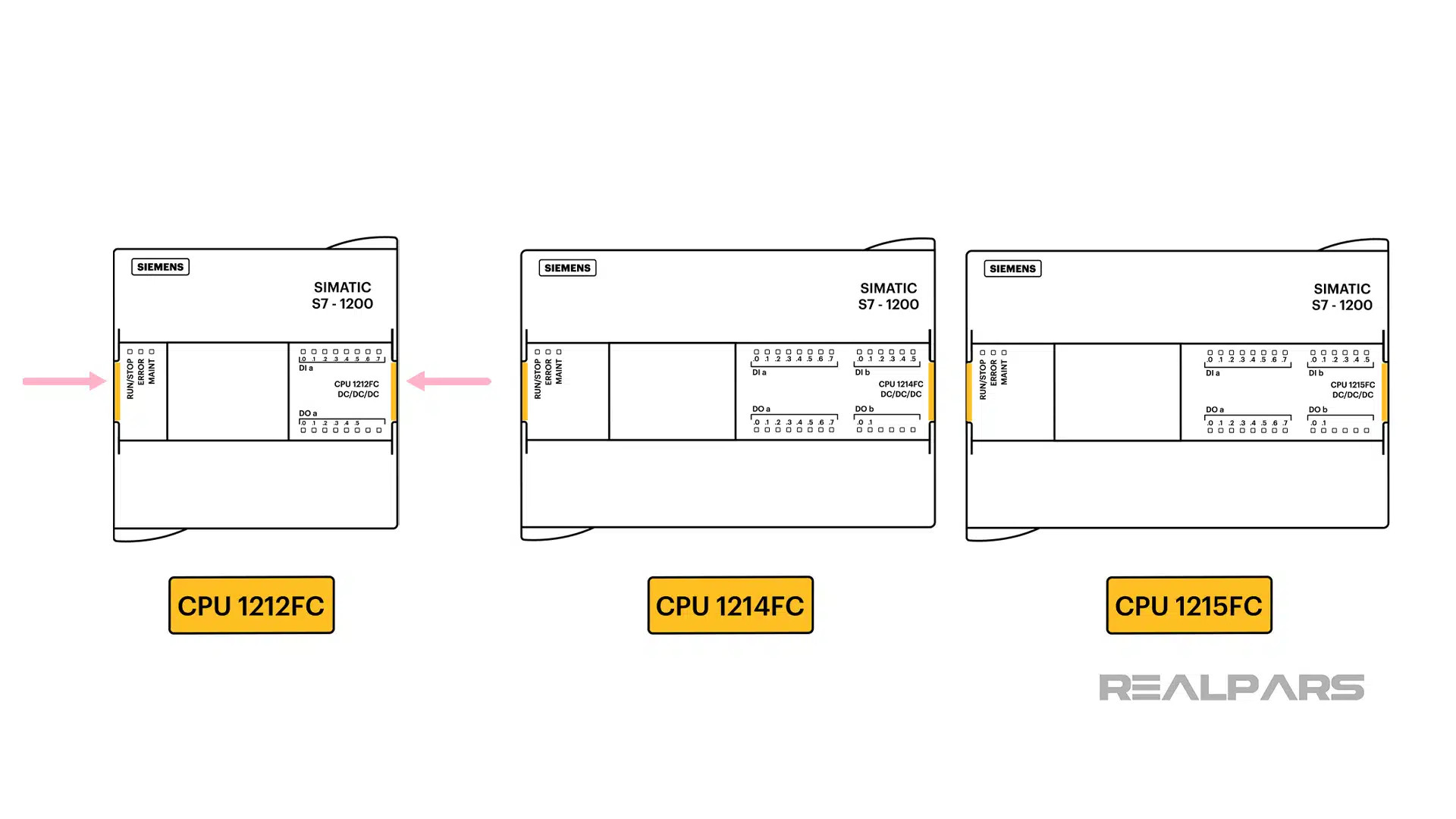

Dòng PLC S7-1200 Fail-Safe màu vàng đặc trưngCác bộ điều khiển PLC S7-1200 phiên bản Fail-Safe, có màu vàng đặc trưng, thiết kế để đảm bảo an toàn tối đa trong các hệ thống công nghiệp.

Trong các môi trường làm việc tiềm ẩn nhiều rủi ro như giàn khoan dầu khí hoặc nhà máy sản xuất, việc có thêm một lớp bảo vệ để ngăn ngừa tai nạn là vô cùng quan trọng.

Ví dụ, khi thiết kế hệ thống điều khiển thang máy, bạn có thể sử dụng một PLC thông thường như 1212C để điều khiển chuyển động. Nhưng nếu xảy ra sự cố mất điện hoặc trục trặc kỹ thuật, điều cần thiết là đảm bảo thang máy dừng an toàn. Lúc này, PLC S7-1200 Fail-safe như 1212FC sẽ phát huy tác dụng. Nó có các tính năng đặc biệt để phát hiện lỗi và kích hoạt phanh khẩn cấp, giữ an toàn cho hành khách.

Trong ngành dầu khí, an toàn là yếu tố tối quan trọng do nhiều mối nguy hiểm tiềm tàng. Các PLC Fail-safe rất hữu ích trong trường hợp này. Chúng có thể phát hiện các sự cố như rò rỉ khí gas và tự động tắt thiết bị, bật hệ thống thông gió, và cảnh báo nhân viên về nguy hiểm. Để tăng cường bảo vệ hệ thống điện khỏi các sự cố như mất pha, việc tích hợp rơ le chống mất pha là một giải pháp an toàn hiệu quả.

Điều đáng lưu ý là không phải tất cả các model PLC S7-1200 đều có tính năng Fail-safe. Tính năng này chỉ có sẵn cho các model 1212C, 1214C và 1215C.

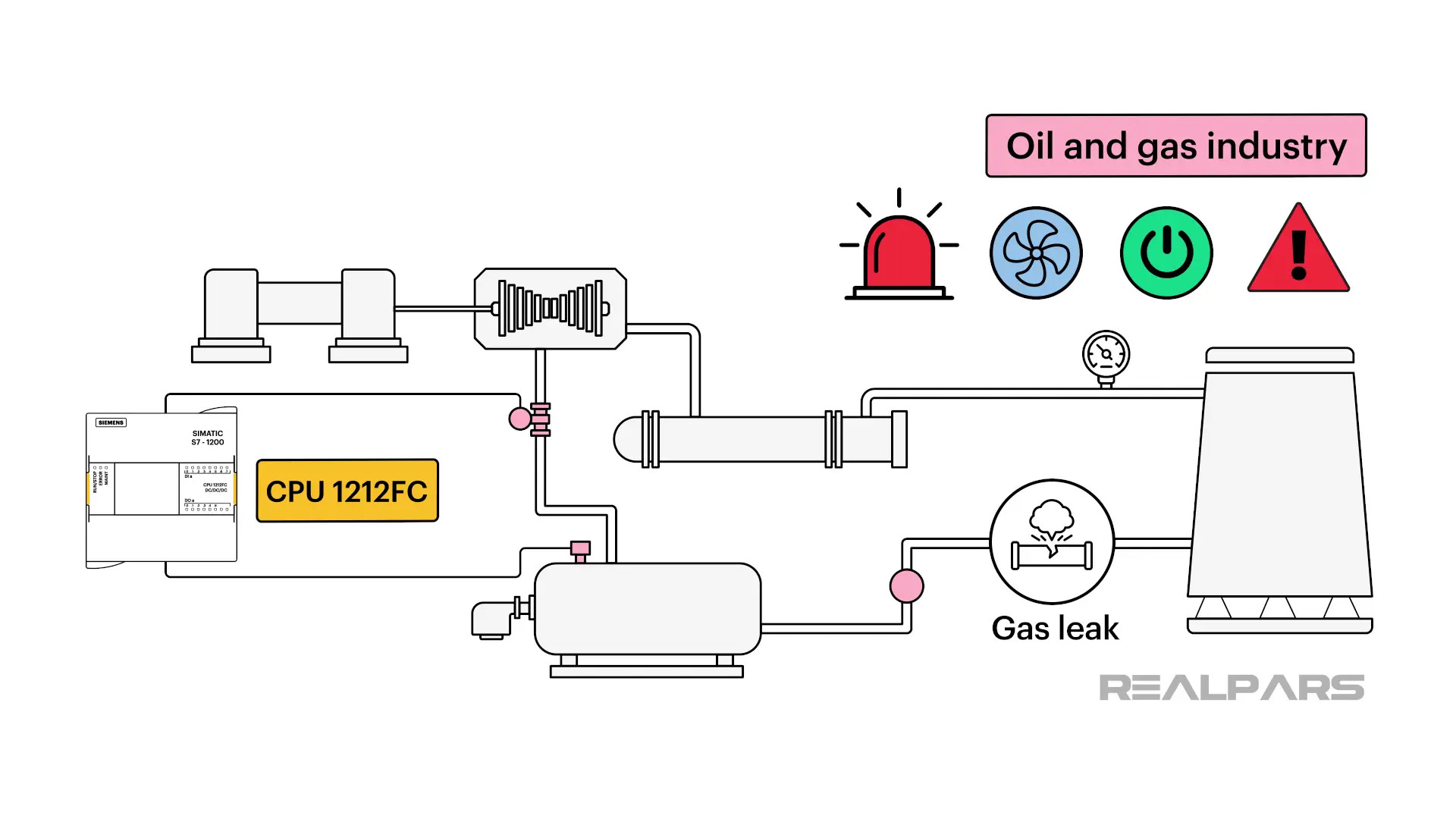

S7-1200 Fail-Safe ứng dụng trong ngành dầu khíỨng dụng của PLC S7-1200 Fail-Safe trong ngành dầu khí, tăng cường tính năng an toàn cho các quy trình vận hành nguy hiểm.

Ý nghĩa chữ “C” trong các model S7-1200

Bạn có thể tự hỏi chữ “C” ở cuối các tên model PLC S7-1200 có ý nghĩa gì. Chữ “C” viết tắt cho “Compact”, tức là thiết kế nhỏ gọn. Một thiết kế nhỏ gọn đồng nghĩa với việc PLC có kích thước vật lý nhỏ hơn so với các model PLC khác, giúp dễ dàng lắp đặt vào các không gian hẹp hoặc tủ điều khiển nhỏ.

Mặc dù có kích thước nhỏ, các PLC S7-1200 Compact thường có các cổng đầu vào và đầu ra tích hợp sẵn. Tuy nhiên, nếu nhu cầu ứng dụng của bạn yêu cầu nhiều I/O hơn, bạn hoàn toàn có thể bổ sung thêm các module đầu vào/đầu ra mở rộng để tăng cường khả năng của hệ thống.

Cổng giao tiếp của PLC S7-1200: Kết nối đa dạng

Về khả năng truyền thông, tất cả các dòng PLC S7-1200 đều được trang bị cổng PROFINET tích hợp. Đây là chuẩn truyền thông công nghiệp dựa trên Ethernet, giúp PLC giao tiếp hiệu quả với các máy móc và thiết bị khác trong mạng lưới.

Các cổng giao tiếp trên PLC S7-1200Hình ảnh các cổng giao tiếp PROFINET tích hợp trên bộ điều khiển PLC S7-1200, cho phép kết nối mạng công nghiệp.

Tuy nhiên, đôi khi bạn có thể cần sử dụng các loại cổng truyền thông khác như Profibus-DP, I/O Link hoặc AS-i để kết nối PLC S7-1200 với các loại máy móc đặc thù không hỗ trợ PROFINET.

Ví dụ, hãy tưởng tượng bạn đang thực hiện một dự án tại nhà máy và cần điều khiển một máy móc sử dụng cổng I/O Link. Tuy nhiên, PLC S7-1200 của bạn chỉ có cổng PROFINET tích hợp, không tương thích trực tiếp với I/O Link. Để giải quyết vấn đề này, bạn có thể thêm một module truyền thông chuyên dụng vào PLC S7-1200 của mình. Module này sẽ giúp PLC giao tiếp với máy móc thông qua cổng I/O Link, ngay cả khi cổng đó không được tích hợp sẵn. Điều này giúp việc điều khiển máy móc trở nên dễ dàng hơn mà không cần thêm phần cứng hay lập trình phức tạp.

Module truyền thông I/O Link cho S7-1200 PLCModule truyền thông I/O Link mở rộng cho PLC S7-1200, giúp kết nối với các thiết bị ngoại vi không dùng cổng PROFINET.

Kết luận

Qua bài viết này, hy vọng bạn đã có cái nhìn tổng quan và chi tiết về dòng PLC S7-1200 của Siemens. Chúng ta đã cùng tìm hiểu về cấu tạo, nguyên lý hoạt động, các model CPU phổ biến (từ 1211C đến 1217C), khả năng ứng dụng đa dạng trong nhiều ngành công nghiệp, cũng như tầm quan trọng của các phiên bản Fail-safe trong việc đảm bảo an toàn. Khả năng truyền thông linh hoạt và thiết kế nhỏ gọn (Compact – chữ “C”) cũng là những điểm cộng lớn của dòng PLC này.

PLC S7-1200 thực sự là một giải pháp tự động hóa mạnh mẽ, linh hoạt và đáng tin cậy, phù hợp với nhiều loại hình dự án, từ nhỏ lẻ đến phức tạp. Việc lựa chọn đúng model PLC S7-1200 sẽ giúp bạn tối ưu hóa hiệu suất, giảm chi phí và nâng cao độ tin cậy cho hệ thống của mình.

Nếu bạn đang tìm kiếm PLC S7-1200 hoặc các linh kiện tự động hóa khác, Linhkien283 tự hào là đối tác cung cấp các sản phẩm chất lượng, chính hãng cùng với dịch vụ tư vấn chuyên nghiệp, giúp bạn chọn được giải pháp phù hợp nhất cho nhu cầu của mình. Đừng ngần ngại liên hệ với chúng tôi để được hỗ trợ và trải nghiệm những sản phẩm tốt nhất!
