Tìm Hiểu Chi Tiết Về LED 7 Đoạn Anode Chung

LED 7 đoạn là một trong những linh kiện hiển thị số cơ bản và phổ biến nhất trong thế giới điện tử. Chúng được sử dụng rộng rãi từ các đồng hồ kỹ thuật số đơn giản đến các bảng hiển thị phức tạp hơn. Trong số các loại LED 7 đoạn, led 7 đoạn anode chung (hay dương chung) là một cấu hình thường gặp, có những đặc điểm riêng biệt về cách đấu nối và điều khiển.

Minh họa một module led 7 đoạn hiển thị số

Cấu Tạo Và Nguyên Lý Hoạt Động Của LED 7 Đoạn Anode Chung

Để hiểu cách sử dụng led 7 đoạn anode chung, việc nắm rõ cấu tạo và nguyên lý hoạt động của nó là rất quan trọng.

Cấu tạo chi tiết

Một module LED 7 đoạn thực chất bao gồm 8 diode LED nhỏ được sắp xếp theo hình dạng số 8. Bảy diode được đánh ký hiệu từ ‘a’ đến ‘g’ tạo thành các đoạn thẳng, và diode thứ tám là dấu chấm thập phân (DP – Decimal Point), thường nằm ở góc dưới bên phải.

Điểm đặc trưng của led 7 đoạn anode chung nằm ở cách kết nối bên trong: tất cả các cực dương (anode) của cả 8 diode LED này đều được nối chung với nhau và đưa ra ngoài tại một hoặc hai chân chung duy nhất (chân COM). Các cực âm (cathode) của từng đoạn (a, b, c, d, e, f, g, DP) được đưa ra ngoài một cách riêng biệt.

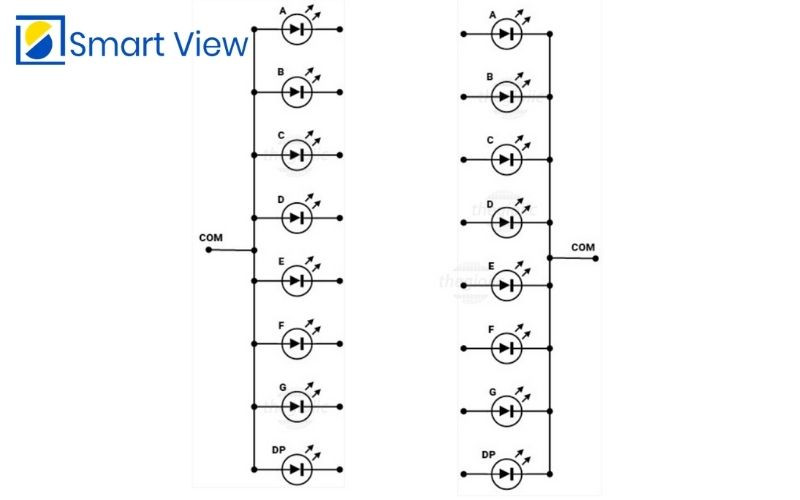

Sơ đồ cấu tạo bên trong của led 7 đoạn hiển thị các đoạn A đến G và chấm thập phân DP

Sơ đồ chân và cách kết nối

Hầu hết các module LED 7 đoạn có tổng cộng 10 chân: 8 chân tương ứng với 8 đoạn (a, b, c, d, e, f, g, DP) và 2 chân là chân chung (COM). Trên led 7 đoạn anode chung, hai chân COM này được nối với nhau bên trong và là điểm nối chung của tất cả các cực anode.

Để một đoạn LED cụ thể sáng lên trên loại anode chung, bạn cần cấp nguồn điện áp dương (thường là VCC của mạch) vào chân chung (COM). Sau đó, để đoạn ‘a’ sáng, bạn kéo chân cathode tương ứng với đoạn ‘a’ xuống mức điện áp thấp (0V hoặc GND). Tương tự cho các đoạn khác.

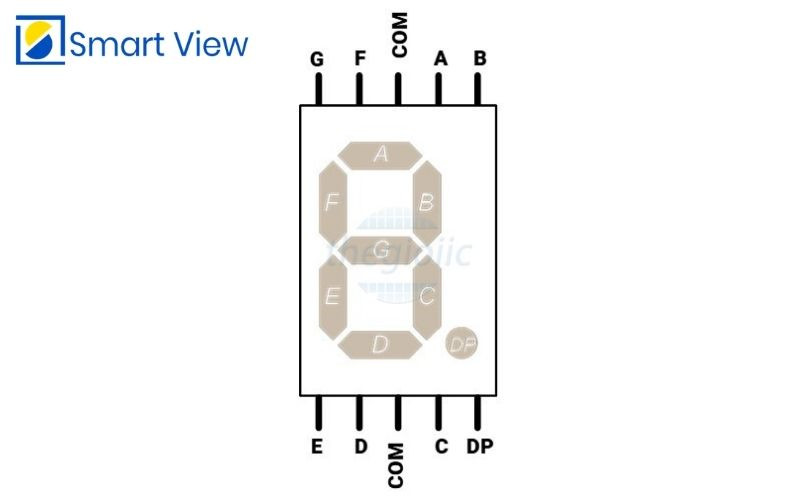

Sơ đồ chân kết nối của led 7 đoạn, bao gồm các chân segment và chân chung COM

Nguyên lý hoạt động

Nguyên lý cơ bản của LED 7 đoạn là sử dụng tính chất phát sáng của diode bán dẫn khi được phân cực thuận. Với led 7 đoạn anode chung, chân chung luôn được giữ ở mức điện áp cao (ví dụ: 5V).

Khi bạn đưa chân cathode của một đoạn bất kỳ (ví dụ đoạn ‘b’) xuống mức logic thấp (0V), một điện áp chênh lệch dương sẽ xuất hiện giữa anode (chân chung) và cathode (chân ‘b’). Dòng điện sẽ chạy qua diode của đoạn ‘b’, làm nó phát sáng. Nếu chân cathode của đoạn ‘b’ được giữ ở mức cao (cùng mức với chân chung), sẽ không có dòng điện chạy qua diode, và đoạn ‘b’ sẽ không sáng.

Để hiển thị một số hoặc ký tự, chúng ta chỉ cần điều khiển các chân cathode tương ứng của các đoạn LED cần thiết xuống mức thấp. Ví dụ, để hiển thị số ‘1’, cần làm sáng đoạn ‘b’ và ‘c’. Với led 7 đoạn anode chung, điều này có nghĩa là giữ chân COM ở mức cao và kéo chân ‘b’ cùng chân ‘c’ xuống mức thấp.

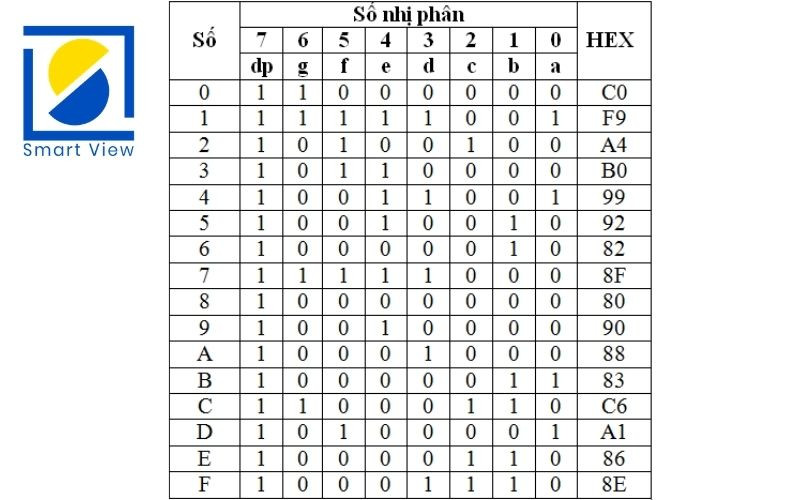

Bảng trạng thái các đoạn led 7 đoạn anode chung để hiển thị các chữ số và ký tự

Ngược lại, loại LED 7 đoạn cathode chung có chân chung là cathode của tất cả các LED. Chân chung này thường được nối với GND (0V). Để một đoạn LED sáng, cần cấp điện áp dương (mức logic cao) vào chân anode tương ứng của đoạn đó. Đây là điểm khác biệt cốt lõi khi điều khiển hai loại này.

Ứng Dụng và Cách Điều Khiển LED 7 Đoạn Anode Chung

Led 7 đoạn anode chung được ứng dụng rộng rãi trong các thiết bị cần hiển thị số đơn giản như đồng hồ báo thức, bộ đếm sản phẩm, bảng hiển thị giá tiền, đồng hồ bấm giờ, máy tính bỏ túi, v.v.

Việc điều khiển một hoặc nhiều module led 7 đoạn anode chung có thể thực hiện bằng nhiều cách:

• Kết nối trực tiếp các chân cathode của LED với các chân I/O của vi điều khiển hoặc IC giải mã BCD sang 7 đoạn. Tuy nhiên, cách này tốn nhiều chân I/O nếu điều khiển nhiều LED.
• Sử dụng kỹ thuật quét LED (multiplexing): Với nhiều LED, các đoạn tương ứng (a với a, b với b…) được nối chung, còn các chân chung (anode) của từng LED được điều khiển riêng biệt. Kỹ thuật này giúp tiết kiệm số chân điều khiển bằng cách lần lượt bật từng module LED trong thời gian rất ngắn, tạo hiệu ứng hiển thị đồng thời do mắt người lưu ảnh.
• Kết hợp quét LED với IC chốt dữ liệu (ví dụ: 74HC595) hoặc IC giải mã/điều khiển chuyên dụng (ví dụ: MAX7219) để đơn giản hóa mạch và giảm tải cho vi điều khiển. Với loại anode chung, IC điều khiển cần có khả năng kéo các chân ngõ ra xuống mức thấp để kích hoạt các đoạn LED.

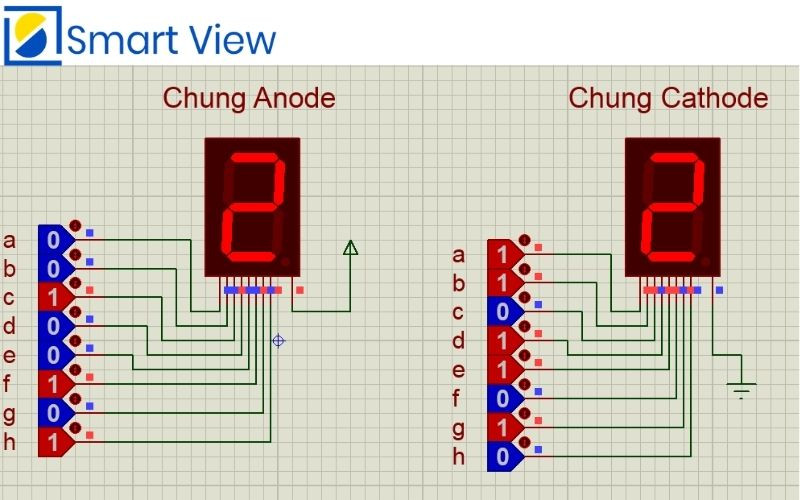

Ví dụ ứng dụng của led 7 đoạn hiển thị các chữ số trên thiết bị điện tử

Tóm lại, led 7 đoạn anode chung là một linh kiện hiển thị số cơ bản với cấu trúc các cực dương được nối chung. Hiểu rõ nguyên lý hoạt động dựa trên việc kéo chân cathode xuống mức thấp để làm sáng từng đoạn là chìa khóa để điều khiển và ứng dụng chúng một cách hiệu quả trong các dự án điện tử của bạn. Loại linh kiện này cùng với các bộ phận khác như máy in 3D, linh kiện cơ khí là những thành phần không thể thiếu cho người làm kỹ thuật và sáng tạo.
