Ký hiệu Công Tắc Hành Trình Chuẩn và Khám Phá Vai Trò Thiết Yếu Trong Tự Động Hóa

Trong thế giới công nghiệp hiện đại, nơi mà mọi chuyển động đều cần sự chính xác và an toàn, công tắc hành trình nổi lên như một “người gác cổng” thầm lặng nhưng vô cùng quan trọng. Từ việc điều khiển các hệ thống cơ khí phức tạp đến đảm bảo an toàn cho máy móc, thiết bị này đóng vai trò then chốt trong việc biến đổi hành trình vật lý thành tín hiệu điện, từ đó kiểm soát và tự động hóa quy trình. Đặc biệt, để có thể đọc hiểu và ứng dụng hiệu quả, việc nắm rõ ký hiệu công tắc hành trình là điều không thể thiếu đối với bất kỳ ai làm việc trong lĩnh vực điện – tự động hóa. Bài viết này sẽ cùng bạn đi sâu khám phá công tắc hành trình là gì, cấu tạo, nguyên lý hoạt động, các ứng dụng thực tiễn, phân loại, các thương hiệu uy tín, và đặc biệt là giải mã các ký hiệu chuẩn, giúp bạn có cái nhìn toàn diện và chuyên sâu về thiết bị này.

Công Tắc Hành Trình Là Gì? Hiểu Rõ Bản Chất Của Thiết Bị Giới Hạn

Công tắc hành trình, hay còn gọi là công tắc giới hạn hành trình (limit switch), là một thiết bị điện cơ được sử dụng để phát hiện sự hiện diện hoặc không hiện diện của một vật thể, hoặc để giám sát giới hạn chuyển động của một bộ phận trong hệ thống cơ khí. Về cơ bản, nó hoạt động như một công tắc điện thông thường, nhưng điểm khác biệt nằm ở khả năng thay đổi trạng thái của các tiếp điểm bên trong khi có một lực tác động cơ học lên bộ phận truyền động của nó. Ngay khi tác động này chấm dứt, công tắc sẽ tự động trở về trạng thái ban đầu.

Không chỉ đơn thuần là một công cụ giới hạn chuyển động, công tắc hành trình còn được ứng dụng rộng rãi để đóng/ngắt mạch điện trong các hệ thống điện hạ áp. Nó đóng vai trò như một “công tắc cảm ứng cơ học”, nơi hành động va chạm của một bộ phận máy biến đổi thành tín hiệu điện, phục vụ cho việc điều khiển và giám sát tự động. Một ví dụ điển hình trong đời sống là khi bạn mở cửa tủ lạnh, đèn bên trong sẽ sáng lên – đó chính là lúc một công tắc hành trình được kích hoạt. Ngược lại, khi đóng cửa, công tắc ngắt, đèn sẽ tắt.

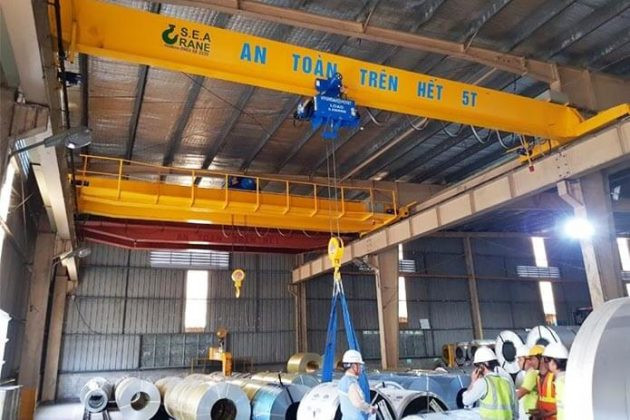

Công tắc hành trình trong hệ thống cầu trục công nghiệp

Cấu Tạo Chi Tiết Của Công Tắc Hành Trình

Một công tắc hành trình điển hình được cấu thành từ ba bộ phận chính, mỗi phần đảm nhiệm một chức năng riêng biệt nhưng phối hợp nhịp nhàng để thiết bị hoạt động hiệu quả:

• Bộ phận nhận truyền động (Actuator): Đây là phần tiếp xúc trực tiếp với vật thể hoặc bộ phận chuyển động, có nhiệm vụ nhận lực tác động và truyền đến các tiếp điểm bên trong để kích hoạt công tắc. Nó chính là yếu tố tạo nên sự đa dạng và khác biệt của công tắc hành trình so với các loại công tắc điện thông thường.
• Thân công tắc (Switch Body): Là vỏ bọc bảo vệ các mạch điện và cơ cấu tiếp điểm nhạy cảm bên trong khỏi các tác động vật lý, bụi b bẩn hoặc độ ẩm. Thường được làm từ vật liệu nhựa hoặc kim loại chịu lực, đảm bảo độ bền và an toàn cho thiết bị.
• Chân kết nối (Terminals): Là các điểm để kết nối công tắc với mạch điện bên ngoài, cho phép tín hiệu được truyền đi sau khi công tắc được kích hoạt.

Nhờ sự kết hợp của ba bộ phận này, đặc biệt là bộ phận nhận truyền động linh hoạt, công tắc hành trình có thể đáp ứng nhiều yêu cầu ứng dụng khác nhau. Trong một số trường hợp, người ta còn sử dụng các thiết bị tương tự như cảm biến quang điện để phát hiện vật thể, nhưng công tắc hành trình vẫn có ưu điểm về độ bền cơ học và khả năng chịu tải nhất định.

Nguyên Lý Hoạt Động Thông Minh Của Công Tắc Hành Trình

Nguyên lý hoạt động của công tắc hành trình dựa trên sự thay đổi trạng thái của các tiếp điểm bên trong khi có lực tác động. Hầu hết các công tắc hành trình đều có các chân kết nối cơ bản:

• Chân COM (Common): Chân chung.
• Chân NC (Normally Closed): Chân thường đóng.
• Chân NO (Normally Open): Chân thường mở.

Trong điều kiện bình thường (không có tác động), chân COM và chân NC sẽ được nối thông với nhau, tạo thành mạch kín. Chân NO sẽ hở mạch với chân COM.

Khi bộ phận nhận truyền động của công tắc chịu một lực tác động từ bên ngoài (ví dụ, một vật thể di chuyển đến chạm vào cần gạt), cơ cấu bên trong sẽ thay đổi trạng thái: chân COM và chân NC sẽ bị tách ra, cắt đứt mạch điện. Đồng thời, chân COM sẽ đóng lại với chân NO, tạo thành một mạch điện kín mới. Sự thay đổi trạng thái tiếp điểm này sẽ tạo ra một tín hiệu điện, được sử dụng để điều khiển các thiết bị khác như motor, đèn báo, hoặc relay, hỗ trợ cho quá trình điều khiển và giám sát tự động trong các hệ thống.

Ký Hiệu Công Tắc Hành Trình Theo Tiêu Chuẩn Quốc Tế

Việc hiểu rõ ký hiệu công tắc hành trình là cực kỳ quan trọng để đọc hiểu các sơ đồ điện, thiết kế mạch điều khiển và lắp đặt hệ thống một cách chính xác. Các ký hiệu này thường được chuẩn hóa theo các tiêu chuẩn quốc tế như IEC (Ủy ban Kỹ thuật Điện Quốc tế) hoặc NEMA (Hiệp hội Các Nhà sản xuất Điện Quốc gia), giúp kỹ sư và thợ điện trên toàn cầu có thể giao tiếp và làm việc hiệu quả.

Về cơ bản, ký hiệu của công tắc hành trình trong sơ đồ điện tương tự như ký hiệu của một công tắc điện thông thường (thường đóng hoặc thường mở), nhưng được bổ sung thêm một biểu tượng nhỏ đặc trưng để chỉ ra cơ cấu tác động hành trình.

• Ký hiệu tiếp điểm thường mở (NO – Normally Open): Biểu thị bằng hai đường song song bị hở, nhưng có thêm một đường chéo (hoặc hình dạng cần gạt, bánh xe) chạm vào một trong hai đường, cho thấy nó sẽ đóng lại khi được tác động.
• Ký hiệu tiếp điểm thường đóng (NC – Normally Closed): Biểu thị bằng hai đường song song nối liền, với một đường chéo (hoặc hình dạng cần gạt, bánh xe) chạm vào, cho thấy nó sẽ mở ra khi được tác động.

Biểu tượng cơ cấu tác động thường là một đường gạch chéo hoặc một đường cong có mũi tên, đôi khi là hình bánh xe nhỏ, đặt gần tiếp điểm để chỉ rằng trạng thái của tiếp điểm sẽ thay đổi khi có vật thể chạm vào. Điều này giúp phân biệt rõ ràng với các loại công tắc khác chỉ đóng/mở bằng tay. Khi sử dụng các thiết bị kiểm tra như đồng hồ vạn năng Kyoritsu 1009, người ta có thể dễ dàng kiểm tra trạng thái đóng/mở của các tiếp điểm này dựa trên các ký hiệu chuẩn.

Các Loại Công Tắc Hành Trình Phổ Biến Trên Thị Trường

Trên thị trường hiện nay, công tắc hành trình rất đa dạng về mẫu mã và cơ cấu tác động, được thiết kế để phù hợp với nhiều môi trường và ứng dụng khác nhau. Dưới đây là một số loại phổ biến:

Công Tắc Hành Trình Dạng Bánh Gạt

Đây là một trong những loại công tắc hành trình thông dụng nhất, nổi bật với khả năng chống bụi và kháng nước đạt chuẩn IP67, cho phép hoạt động hiệu quả trong môi trường khắc nghiệt với nhiệt độ trung bình dưới 70°C. Thiết bị được trang bị cặp tiếp điểm chân NO và chân NC có khả năng tác động nhanh, thường đi kèm cần tác động hai chiều linh hoạt. Một số mẫu còn tích hợp cầu chì bảo vệ ngắn mạch, tăng cường độ an toàn trong quá trình sử dụng.

Công Tắc Hành Trình Dạng Thân Kim Loại

Loại này thường có bộ phận truyền động cho phép điều chỉnh kích thước, làm tăng tính linh hoạt và khả năng ứng dụng trong các cơ cấu có yêu cầu tác động đa dạng. Vỏ kim loại mang lại độ bền cơ học cao, chịu va đập tốt. Thiết bị này cũng sở hữu cơ chế tác động nhanh tại các tiếp điểm NO và NC, thường sử dụng lỗ nối dây kiểu PG13.5 để đảm bảo kết nối chắc chắn và an toàn. Các loại công tắc này thường được dùng để điều khiển các thiết bị có tải trọng lớn hoặc các động cơ DC 24V trong môi trường công nghiệp.

Công Tắc Hành Trình Dạng Tác Động Kéo

Được thiết kế với thân kim loại chắc chắn và khả năng chống nước đạt chuẩn IP65, công tắc hành trình dạng kéo có tuổi thọ hoạt động cao (3600 lần/giờ). Thiết bị này hoạt động khi một vòng kim loại trên đỉnh bị kéo lên, thay đổi trạng thái tiếp điểm. Nhờ cơ chế này, nó thường được ứng dụng trong các hệ thống cửa kéo tự động, cổng an ninh hoặc như một nút dừng khẩn cấp trong các dây chuyền sản xuất.

Công Tắc Hành Trình Dạng Lò Xo

Công tắc loại này rất phù hợp để sử dụng ngoài trời nhờ cấu tạo thân nhựa IP65 hoặc thân kim loại IP66, đảm bảo khả năng chống chịu tốt với môi trường. Điểm đặc trưng là phần đầu thiết bị có một lò xo, cho phép nhận tác động từ nhiều hướng và với biên độ lớn hơn so với các loại khác. Tương tự, nó cũng có tác động nhanh nhờ tiếp điểm NO và NC, và thường đi kèm lỗ nối dây kiểu PG13.5 tiện lợi.

Ứng Dụng Đa Dạng Của Công Tắc Hành Trình Trong Công Nghiệp và Đời Sống

Công tắc hành trình là một thành phần không thể thiếu trong nhiều lĩnh vực công nghiệp và đời sống, từ những hệ thống tự động hóa phức tạp đến các thiết bị gia dụng quen thuộc. Sự linh hoạt trong cấu tạo và nguyên lý hoạt động đã giúp nó có mặt trong vô vàn ứng dụng:

Trong Cửa Cuốn Tự Động

Hệ thống cửa cuốn tự động thường bao gồm một tấm nhôm và một trục nối với motor servo. Công tắc hành trình được gắn và kết nối với motor để kiểm soát giới hạn hành trình. Khi cửa kéo lên, motor quay theo một chiều; khi cửa kéo xuống, motor đảo chiều. Công tắc hành trình, phối hợp với một relay, sẽ ngắt mạch động cơ khi cửa đạt đến vị trí giới hạn trên hoặc dưới, đảm bảo cửa dừng đúng lúc và an toàn.

Trên Băng Tải Vận Chuyển Hàng Hóa

Trong các dây chuyền sản xuất và hệ thống băng tải, công tắc hành trình thường được gắn vào các điểm chiến lược để dừng băng tải đúng vị trí hoặc kích hoạt quá trình đảo chiều quay của motor. Điều này không chỉ giúp kiểm soát dòng chảy sản phẩm mà còn là một cơ chế an toàn, dễ dàng can thiệp và bảo trì khi có sự cố.

Trong Pa Lăng Nâng Hạ

Pa lăng là thiết bị dùng để nâng hạ vật nặng. Một phần của xích pa lăng được gắn với móc sắt, phần còn lại là cuộn xích nối với trục xoay và motor. Để móc sắt có thể dừng đúng vị trí khi nâng hoặc hạ đồ vật, một công tắc hành trình được tích hợp vào motor. Nó sẽ ngắt điện khi tải trọng đạt đến giới hạn an toàn, tránh quá tải hoặc va chạm. Thường đi kèm với một relay để tự động ngắt khi kết thúc hành trình.

Trên Xe Nâng Hàng

Xe nâng là thiết bị vận chuyển hàng hóa khối lượng lớn, và để đảm bảo an toàn tối đa, công tắc hành trình thường được gắn trong khoang lái hoặc tại các điểm giới hạn của hệ thống nâng hạ. Nó giúp kiểm soát hành trình nâng hạ hàng hóa bằng cách sử dụng cần gạt chuyên dụng, cho phép dừng chính xác tại các vị trí cần thiết. Trong môi trường công nghiệp, việc kết hợp các thiết bị an toàn như CB chống giật Schneider 40A cùng với công tắc hành trình là rất cần thiết để bảo vệ cả người và thiết bị.

Trong Hệ Thống Cầu Trục

Tương tự như ứng dụng trong băng tải và pa lăng, công tắc hành trình cũng được dùng rộng rãi trong các hệ thống cầu trục để điều khiển việc nâng hạ và di chuyển hàng hóa. Đặc biệt, nó là lựa chọn kinh tế hiệu quả khi không đòi hỏi độ chính xác quá cao, giúp tiết kiệm chi phí đầu tư so với việc sử dụng các loại cảm biến hoặc thiết bị điều khiển phức tạp khác.

Có thể thấy, công tắc hành trình đóng vai trò cực kỳ quan trọng và đa dạng trong việc tự động hóa, đặc biệt là trong các lĩnh vực công nghiệp đòi hỏi an toàn và độ tin cậy cao.

TOP 03 Thương Hiệu Công Tắc Hành Trình Uy Tín Nhất Hiện Nay

Khi lựa chọn công tắc hành trình, việc tìm đến các thương hiệu uy tín là yếu tố then chốt để đảm bảo chất lượng và độ bền. Dưới đây là ba nhà sản xuất hàng đầu được tin dùng rộng rãi:

Công Tắc Hành Trình Hanyoung

Hanyoung là một thương hiệu đến từ Hàn Quốc, có lịch sử lâu đời trong ngành sản xuất thiết bị điện công nghiệp, dù chỉ mới du nhập vào Việt Nam khoảng 5 năm trở lại đây. Công tắc hành trình của Hanyoung nổi bật với mức giá phải chăng hơn so với nhiều đối thủ cạnh tranh, đi kèm với độ bền tương đối cao. Tuy nhiên, một điểm hạn chế nhỏ là Hanyoung chưa thực sự đa dạng về mẫu mã, và lượng tiêu thụ tại thị trường Việt Nam hiện ở mức trung bình.

Công Tắc Hành Trình Omron

Nhắc đến công tắc hành trình, Omron là cái tên không thể bỏ qua. Thương hiệu Nhật Bản này nổi tiếng toàn cầu với sự đa dạng về mẫu mã, chất lượng sản phẩm vượt trội và tuổi thọ cao, được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp. Ngoài công tắc hành trình, Omron còn cung cấp một loạt các thiết bị tự động hóa công nghiệp khác như PLC (Bộ điều khiển logic khả trình), cảm biến, và rơle, khẳng định vị thế dẫn đầu trong ngành.

Công Tắc Hành Trình Schneider

Schneider Electric, thương hiệu danh tiếng đến từ Pháp, đứng ở vị trí thứ ba trong danh sách các nhà sản xuất công tắc hành trình được tin dùng. Các sản phẩm của Schneider được sử dụng rộng rãi trong các doanh nghiệp quy mô lớn tại Việt Nam nhờ vào thiết kế hiện đại, khả năng chống va đập, và đặc biệt là khả năng chịu nhiệt độ cao, vượt trội so với kích thước nhỏ gọn của chúng. Chính những ưu điểm này đã giúp Schneider trở thành lựa chọn hàng đầu cho nhiều ứng dụng công nghiệp, bên cạnh các dòng sản phẩm khác như hạt công tắc Schneider được đánh giá cao về chất lượng và độ bền.

Công tắc hành trình không chỉ là một thiết bị điện đơn thuần mà còn là một mắt xích quan trọng trong chuỗi tự động hóa công nghiệp và đời sống. Từ việc tìm hiểu về cấu tạo, nguyên lý hoạt động, các loại phổ biến, đến việc nhận biết ký hiệu công tắc hành trình chuẩn, chúng ta đã thấy được tầm quan trọng và sự đa năng của thiết bị này. Dù là để giới hạn hành trình, điều khiển hệ thống cửa cuốn, băng tải hay cầu trục, công tắc hành trình luôn đảm bảo an toàn và hiệu quả.

Hiểu rõ về công tắc hành trình sẽ giúp bạn lựa chọn và ứng dụng thiết bị một cách tối ưu nhất cho nhu cầu của mình. Nếu bạn đang tìm kiếm các loại linh kiện công nghiệp, máy in 3D hay linh kiện cơ khí chất lượng cao, đừng ngần ngại truy cập Linhkien283.com. Chúng tôi luôn sẵn sàng tư vấn và cung cấp những giải pháp phù hợp nhất, giúp các dự án của bạn thành công.
