Khởi Động Từ Là Gì? Vai Trò Quan Trọng Trong Hệ Thống Điện

Trong thế giới điện công nghiệp và cả điện dân dụng, việc điều khiển các thiết bị công suất lớn một cách an toàn và hiệu quả là vô cùng cần thiết. Một trong những “nhân vật” đóng vai trò trung tâm trong nhiệm vụ này chính là khởi động từ, hay còn gọi là contactor hoặc công tắc tơ theo cách gọi quen thuộc của người Việt. Đây là một loại khí cụ điện hạ áp chuyên dụng, có nhiệm vụ chính là thực hiện việc đóng và cắt mạch điện động lực một cách thường xuyên. Nhờ có khởi động từ, chúng ta có thể dễ dàng điều khiển các tải lớn như động cơ, hệ thống chiếu sáng, hay tụ bù chỉ bằng những thao tác đơn giản như nhấn nút, cài đặt hẹn giờ, hoặc thậm chí điều khiển từ xa, đảm bảo an toàn cho cả thiết bị và người vận hành.

Hình ảnh minh họa khởi động từ (contactor) trong hệ thống điện.

Khái Niệm Khởi Động Từ (Contactor)

Như đã đề cập, khởi động từ là một thiết bị điện hạ áp được thiết kế đặc biệt để thực hiện đóng cắt mạch điện động lực một cách linh hoạt và thường xuyên. Chức năng này khác với aptomat hay cầu dao thường chỉ dùng để bảo vệ hoặc đóng cắt nguồn chính. Contactor cho phép điều khiển hoạt động của các thiết bị tiêu thụ điện công suất lớn từ xa hoặc tự động theo một logic được cài đặt sẵn trong mạch điều khiển.

Cấu Tạo Của Khởi Động Từ

Một khởi động từ cơ bản thường bao gồm ba bộ phận chính làm việc phối hợp với nhau:

Nam châm điện

Đây là trái tim của contactor, có chức năng tạo ra lực hút từ trường khi có dòng điện chạy qua. Bộ phận này gồm:

• Lõi sắt: Thường được làm từ lá thép kỹ thuật ghép lại, tạo đường dẫn từ thông.
• Cuộn dây: Quấn quanh lõi sắt, khi được cấp nguồn điện điều khiển sẽ sinh ra từ trường.
• Lò xo: Có nhiệm vụ đẩy phần lõi di động trở về vị trí ban đầu khi cuộn dây không được cấp điện, làm cho contactor nhả ra.

Hệ thống tiếp điểm

Hệ thống tiếp điểm là nơi dòng điện tải đi qua khi contactor hoạt động. Gồm hai loại:

• Tiếp điểm chính: Luôn ở trạng thái thường mở (NO) khi contactor chưa hoạt động. Chúng sẽ đóng lại khi cuộn dây nam châm điện được cấp nguồn và hút lõi sắt. Tiếp điểm chính được thiết kế để chịu được dòng điện lớn của mạch động lực.
• Tiếp điểm phụ: Có cả trạng thái thường đóng (NC) và thường mở (NO). Vị trí của chúng sẽ thay đổi khi contactor hoạt động (NO thành NC, NC thành NO). Tiếp điểm phụ thường được sử dụng trong mạch điều khiển và chỉ chịu được dòng điện nhỏ hơn (thường dưới 5A).

Hệ thống dập hồ quang

Do quá trình đóng cắt mạch điện, đặc biệt với tải cảm kháng lớn như động cơ, sẽ xuất hiện hiện tượng hồ quang điện tại các tiếp điểm. Hồ quang này có thể gây cháy, mòn nhanh các tiếp điểm. Hệ thống dập hồ quang được thiết kế để kéo dài, chia nhỏ hồ quang hoặc sử dụng vật liệu đặc biệt để nhanh chóng làm tắt hồ quang, bảo vệ tuổi thọ cho contactor.

Nguyên Lý Hoạt Động Chi Tiết

Nguyên lý hoạt động của khởi động từ khá đơn giản dựa trên lực hút của nam châm điện:

Khi ta cấp một nguồn điện có giá trị bằng điện áp định mức vào hai đầu cuộn dây của contactor (mạch điều khiển), dòng điện sẽ chạy qua cuộn dây, tạo ra một từ trường mạnh mẽ. Lực từ trường này sẽ hút phần lõi di động của nam châm điện về phía lõi cố định, tạo thành một mạch từ kín. Lúc này, khởi động từ chuyển sang trạng thái hoạt động (hay còn gọi là hút).

Sự dịch chuyển của lõi di động kéo theo sự thay đổi trạng thái của toàn bộ hệ thống tiếp điểm: các tiếp điểm chính (thường mở) sẽ đóng lại, cho phép dòng điện từ mạch động lực đi qua tải (ví dụ: cấp điện cho động cơ hoạt động). Đồng thời, các tiếp điểm phụ cũng đổi trạng thái (thường mở thành đóng, thường đóng thành mở). Trạng thái này được duy trì miễn là cuộn dây còn được cấp điện.

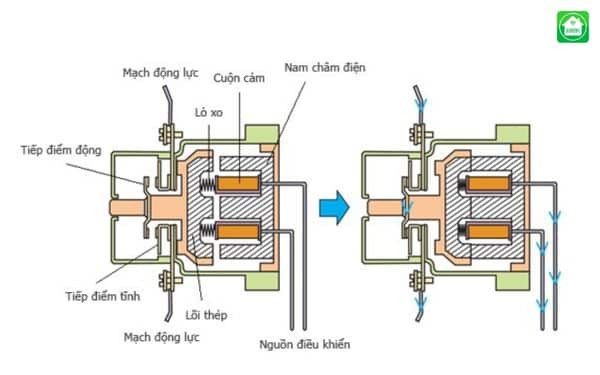

Sơ đồ nguyên lý hoạt động của khởi động từ khi được cấp điện.

Khi nguồn cấp vào cuộn dây bị ngắt, từ trường biến mất. Lực hút không còn nữa, và dưới tác dụng của lò xo phản lực, phần lõi di động sẽ bị đẩy trở về vị trí ban đầu. Điều này làm cho các tiếp điểm chính mở ra (ngắt nguồn điện tải), và các tiếp điểm phụ cũng trở về trạng thái ban đầu. Động cơ hoặc thiết bị tải sẽ ngừng hoạt động.

Ưu Điểm Nổi Bật Của Khởi Động Từ

Contactor được sử dụng rộng rãi là nhờ sở hữu nhiều ưu điểm vượt trội:

• An toàn: Cho phép điều khiển thiết bị từ xa, giảm thiểu rủi ro tiếp xúc trực tiếp với điện áp cao. Lớp vỏ bảo vệ cũng giúp ngăn chặn hồ quang phóng ra ngoài trong quá trình đóng cắt.
• Hoạt động ổn định và bền bỉ: Thiết kế đơn giản, ít bộ phận chuyển động phức tạp, giúp contactor hoạt động tin cậy, ít gặp sự cố, phù hợp cho các hệ thống điện phức tạp, công suất lớn cần đóng cắt liên tục.
• Thiết kế gọn nhẹ: Trọng lượng tương đối nhẹ và kích thước nhỏ gọn giúp dễ dàng lắp đặt trong nhiều không gian, kể cả những tủ điện chật hẹp.
• Giá thành hợp lý: Contactor có mức giá phải chăng và dễ dàng tìm mua trên thị trường linh kiện điện.
• Hiệu quả năng lượng: Thời gian đóng cắt nhanh chóng giúp giảm thiểu tổn hao điện năng.
• Tuổi thọ tiếp điểm cao: Các tiếp điểm chính và phụ thường được làm từ vật liệu có khả năng chống ăn mòn và mài mòn tốt, đảm bảo độ bền khi hoạt động thường xuyên.

Nhờ những ưu điểm này, khởi động từ trở thành lựa chọn không thể thiếu trong các nhà máy, xưởng sản xuất, và nhiều ứng dụng công nghiệp khác.

Các Ứng Dụng Phổ Biến Của Khởi Động Từ

Khởi động từ có mặt trong rất nhiều hệ thống điện khác nhau, từ đơn giản đến phức tạp:

• Trong hệ thống điện công nghiệp và dân dụng: Contactor được dùng để điều khiển hoạt động của động cơ điện (khởi động trực tiếp, đảo chiều quay), điều khiển hệ thống chiếu sáng (kết hợp với PLC hoặc rơ le thời gian để tự động bật/tắt theo lịch trình), điều khiển tụ bù để cải thiện hệ số công suất bằng cách đóng cắt các cấp tụ phù hợp với tải làm việc.
• Trong ngành tự động hóa: Với khả năng đáp ứng các yêu cầu điều khiển phức tạp, khởi động từ được sử dụng trong các hệ thống tự động hóa quy mô lớn, nơi cần điều khiển nhiều thiết bị công suất cao theo một trình tự chính xác, ví dụ như trong các dây chuyền đóng gói sản phẩm, máy ép nhựa, hệ thống bơm công nghiệp…

Phân Loại Khởi Động Từ Hiện Nay

Để lựa chọn được contactor phù hợp, người dùng cần hiểu các cách phân loại phổ biến:

Theo nguyên lý truyền động

• Contactor kiểu điện từ: Phổ biến nhất, hoạt động dựa trên lực hút của nam châm điện.
• Contactor kiểu thủy lực: Hoạt động dựa trên áp lực chất lỏng.
• Contactor kiểu hơi ép: Hoạt động dựa trên áp lực khí nén.

Theo dạng dòng điện

• Contactor một chiều (DC): Sử dụng cho mạch điện một chiều.
• Contactor xoay chiều (AC): Sử dụng cho mạch điện xoay chiều, đây là loại phổ biến nhất.

Theo kết cấu

• Contactor dùng ở nơi hạn chế chiều cao.
• Contactor dùng ở nơi hạn chế chiều rộng.

Theo điện áp

• Contactor hạ thế: Sử dụng cho điện áp thấp (dưới 1000V).
• Contactor trung thế: Sử dụng cho điện áp trung bình (từ 1kV đến 35kV).

Theo dòng điện định mức

• Phân loại dựa trên khả năng chịu tải dòng điện của tiếp điểm chính, ví dụ: 6A, 9A, 12A, 18A cho tải nhỏ; hoặc 600A, 800A, 900A cho tải lớn.

Theo chức năng chuyên dụng

• Loại chuyên dùng cho đóng cắt tụ bù (có điện trở xả).
• Loại chuyên dùng cho điều khiển động cơ.
• Loại có khả năng chống bụi, chống nước, chống cháy nổ.

Các Dòng Khởi Động Từ Phổ Biến Trên Thị Trường

Trên thị trường hiện nay có rất nhiều nhà sản xuất cung cấp khởi động từ với đa dạng mẫu mã và chủng loại. Dưới đây là một số thương hiệu và dòng sản phẩm phổ biến:

Khởi động từ Mitsubishi

Đến từ Nhật Bản, khởi động từ Mitsubishi được đánh giá cao về chất lượng, độ bền và giá thành hợp lý. Các dòng sản phẩm của Mitsubishi thường có dải dòng định mức rộng, phổ biến từ 9A đến 100A với điện áp cuộn hút 220V. Dòng S-T10 là một trong những model tiêu biểu, đáp ứng tốt các tiêu chí về độ chính xác, an toàn và hoạt động ổn định.

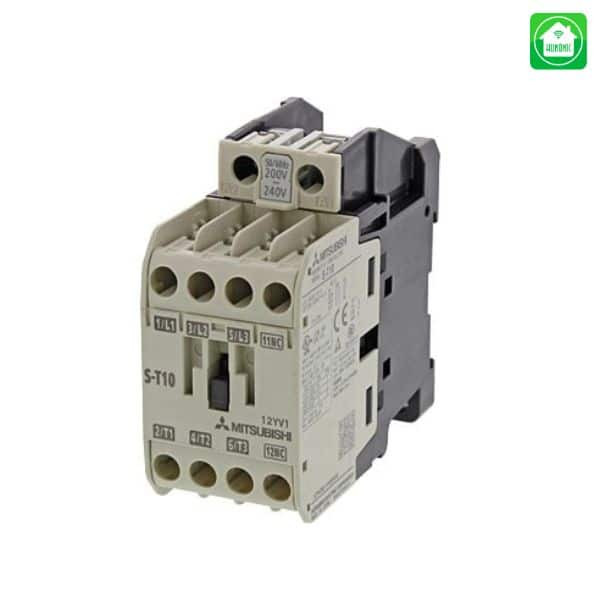

Khởi động từ Mitsubishi dòng S-T10 phổ biến của Nhật Bản.

Khởi động từ CHINT

Là thương hiệu nổi tiếng của Trung Quốc, CHINT cung cấp các dòng contactor như NCH, NXC được sử dụng rộng rãi. Ưu điểm của khởi động từ CHINT là giá thành cạnh tranh, kích thước nhỏ gọn, công suất tiêu thụ cuộn hút thấp và thao tác sử dụng tương đối dễ dàng.

Khởi động từ ABB

ABB là một thương hiệu toàn cầu cung cấp các giải pháp điện và tự động hóa. Các dòng contactor của ABB, đặc biệt là dòng ABB ESB, được tin dùng nhờ độ bền cơ học và điện cao (lên tới hàng triệu lần đóng cắt). Sản phẩm thường đạt các tiêu chuẩn quốc tế như IP20, IEC 60947-4-1, đảm bảo hoạt động tin cậy trong nhiều môi trường công nghiệp.

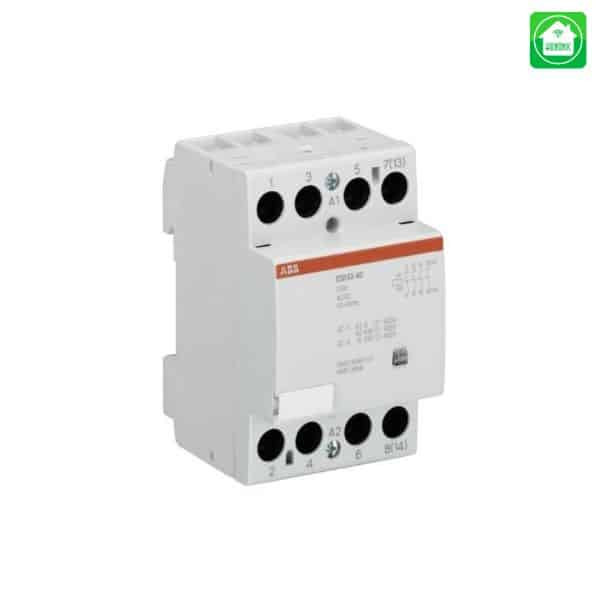

Mẫu khởi động từ ABB ESB40 được ưa chuộng nhờ độ bền cao.

Khởi động từ Schneider

Schneider Electric là thương hiệu đến từ Pháp, nổi tiếng với các thiết bị điện công nghiệp chất lượng cao. Contactor Schneider rất phổ biến trong các công trình và nhà máy lớn nhờ độ bền bỉ và tin cậy vượt trội. Các dòng sản phẩm như LC1E0610Q5 hay LC1E0910Q5 là những lựa chọn tiêu biểu, thường hoạt động ở điện áp 380V và có khả năng chịu tải công suất lớn.

Khởi động từ LS

LS là một thương hiệu điện công nghiệp uy tín từ Hàn Quốc. Các sản phẩm contactor LS thuộc dòng MC (như MC 800A, MC 630A, MC 500A hoặc MC12b) có mức giá phải chăng và chất lượng ổn định. Contactor LS thường hoạt động tốt trong điều kiện nhiệt độ từ -5°C đến 40°C và sử dụng điện áp điều khiển 220V, rất phù hợp với điều kiện sử dụng tại khu vực Châu Á.

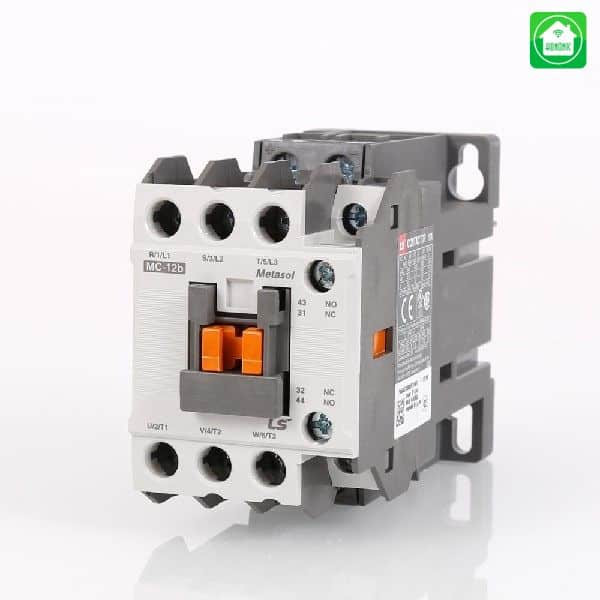

Contactor LS MC12b sản phẩm chất lượng từ Hàn Quốc.

Kết luận

Khởi động từ là một khí cụ điện không thể thiếu trong việc điều khiển các hệ thống điện động lực, từ quy mô dân dụng đến công nghiệp phức tạp. Việc hiểu rõ khái niệm, cấu tạo, nguyên lý hoạt động, ưu điểm và các loại contactor phổ biến sẽ giúp bạn lựa chọn và sử dụng thiết bị này một cách hiệu quả và an toàn nhất. Nếu bạn đang tìm kiếm các loại linh kiện điện chất lượng cao, bao gồm cả khởi động từ và các khí cụ điện khác, hãy tham khảo tại các địa chỉ cung cấp uy tín để đảm bảo mua được sản phẩm chính hãng, phù hợp với nhu cầu của mình.
