Đồng Hồ Điều Khiển Nhiệt Độ: Từ Cấu Tạo Đến Ứng Dụng Chi Tiết

Trong rất nhiều ngành công nghiệp và ứng dụng đời sống, việc duy trì nhiệt độ ổn định và chính xác là yếu tố then chốt quyết định chất lượng sản phẩm hoặc hiệu quả quy trình. Từ kho lạnh bảo quản, lò sấy công nghiệp cho đến lò ấp trứng gia cầm hay máy ép nhựa, tất cả đều cần một “bộ não” để theo dõi và điều chỉnh nhiệt độ. Và đó chính là lúc đồng hồ điều khiển nhiệt độ phát huy vai trò không thể thiếu của mình. Vậy thiết bị này là gì, cấu tạo ra sao, và tại sao nó lại quan trọng đến vậy? Bài viết này sẽ cùng bạn khám phá chi tiết về loại thiết bị điều khiển nhiệt độ phổ biến này.

Việc điều khiển nhiệt độ chính xác không chỉ đảm bảo hiệu suất mà còn tăng tính an toàn và tự động hóa trong sản xuất. Ngày nay, cùng với sự phát triển của các thiết bị tự động hóa như màn hình cảm ứng hmi, các hệ thống điều khiển nhiệt độ ngày càng trở nên thông minh và hiệu quả hơn.

Đồng Hồ Điều Khiển Nhiệt Độ Là Gì?

Đồng hồ điều khiển nhiệt độ, hay còn gọi là bộ điều khiển nhiệt độ, là một thiết bị chuyên dụng được thiết kế để đo lường, hiển thị, và kiểm soát nhiệt độ trong một không gian hoặc quy trình nhất định. Ngoài chức năng chính là điều chỉnh nhiệt độ, nhiều loại còn có khả năng giám sát và điều khiển cả độ ẩm.

Thiết bị này đóng vai trò như trung tâm xử lý tín hiệu từ cảm biến nhiệt độ (như can nhiệt, điện trở nhiệt) và đưa ra lệnh điều khiển tới các thiết bị chấp hành (như lò sưởi, quạt làm mát, van điều khiển) để duy trì nhiệt độ tại một giá trị cài đặt mong muốn. Với tính năng này, đồng hồ điều khiển nhiệt độ trở thành thành phần không thể thiếu trong các hệ thống gia nhiệt, làm mát, lò sấy, máy ép nhựa, và nhiều ứng dụng công nghiệp lẫn dân dụng khác. Tùy theo cách gọi, bạn có thể nghe các tên khác như bộ điều khiển nhiệt độ, đồng hồ đo nhiệt độ, bộ điều chỉnh nhiệt độ, bộ điều khiển nhiệt kỹ thuật số, v.v.

Cấu Tạo Và Nguyên Lý Hoạt Động Cơ Bản

Để hiểu rõ hơn về cách đồng hồ điều khiển nhiệt độ làm việc, chúng ta cần nắm vững cấu tạo và nguyên lý hoạt động của nó.

Cấu tạo chính

Một hệ thống điều khiển nhiệt độ điển hình sử dụng đồng hồ nhiệt bao gồm ba thành phần chính phối hợp nhịp nhàng với nhau:

Cảm biến: Là bộ phận “cảm nhận” sự thay đổi vật lý của môi trường, cụ thể ở đây là nhiệt độ. Cảm biến đo lường giá trị nhiệt độ thực tế (gọi là biến quá trình – Process Variable, PV) và chuyển đổi nó thành tín hiệu điện (điện áp hoặc dòng điện) gửi về bộ điều khiển. Các loại cảm biến nhiệt độ phổ biến bao gồm cặp nhiệt ngẫu (Thermocouple) hoặc điện trở nhiệt (RTD như PT100).
Bộ điều khiển (Đồng hồ nhiệt): Đây là “bộ não” của hệ thống. Bộ điều khiển nhận tín hiệu từ cảm biến, so sánh giá trị nhiệt độ thực tế (PV) với giá trị nhiệt độ mong muốn đã cài đặt (gọi là điểm đặt – Setpoint, SP). Dựa trên sự chênh lệch (gọi là độ lệch – Error) giữa PV và SP, bộ điều khiển tính toán và xuất tín hiệu điều khiển (gọi là giá trị thao tác – Manipulated Variable, MV) đến thiết bị chấp hành.
Thiết bị chấp hành: Là bộ phận thực hiện hành động vật lý để thay đổi nhiệt độ môi trường theo tín hiệu từ bộ điều khiển. Ví dụ: bật/tắt hoặc điều chỉnh công suất lò sưởi để tăng nhiệt độ, mở/đóng van làm mát hoặc quạt tản nhiệt để giảm nhiệt độ. Thiết bị điều khiển này nhận tín hiệu chỉ đạo từ bộ điều khiển và thực hiện chính xác như những gì đã được lập trình trước đó, ví dụ như điều chỉnh lưu lượng khí thông qua van điều khiển khí nén.

Ba thành phần này hoạt động trong một vòng lặp phản hồi: Cảm biến đo nhiệt độ hiện tại, bộ điều khiển xử lý thông tin và đưa ra quyết định, thiết bị chấp hành thay đổi môi trường, và cảm biến lại đo lường kết quả để vòng lặp tiếp tục, nhằm duy trì nhiệt độ ổn định tại điểm đặt.

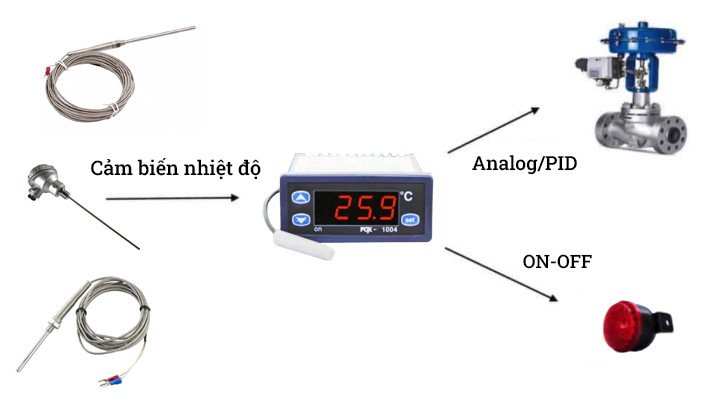

Cấu tạo của bộ điều khiển nhiệt độSơ đồ minh họa cấu tạo cơ bản của đồng hồ điều khiển nhiệt độ gồm cảm biến, bộ điều khiển và thiết bị chấp hành

Nguyên lý hoạt động

Về nguyên lý, đồng hồ điều khiển nhiệt độ liên tục thực hiện chu trình sau:

Đo lường: Cảm biến đo nhiệt độ thực tế của môi trường (PV).
So sánh: Bộ điều khiển so sánh giá trị PV với giá trị điểm đặt (SP) đã cài đặt.
Tính toán sai số: Sự chênh lệch giữa SP và PV chính là sai số (Error = SP – PV).
Quyết định điều khiển: Dựa vào sai số và thuật toán điều khiển được cấu hình (ví dụ: ON/OFF, PID), bộ điều khiển tính toán tín hiệu ngõ ra (MV) cần thiết.
Điều khiển thiết bị chấp hành: Tín hiệu MV được gửi tới thiết bị chấp hành (lò sưởi, quạt…) để thay đổi lượng nhiệt cung cấp hoặc loại bỏ khỏi hệ thống.

Quá trình này lặp đi lặp lại liên tục, giúp hệ thống phản ứng với sự thay đổi của môi trường và duy trì nhiệt độ ở mức mong muốn với độ chính xác cao.

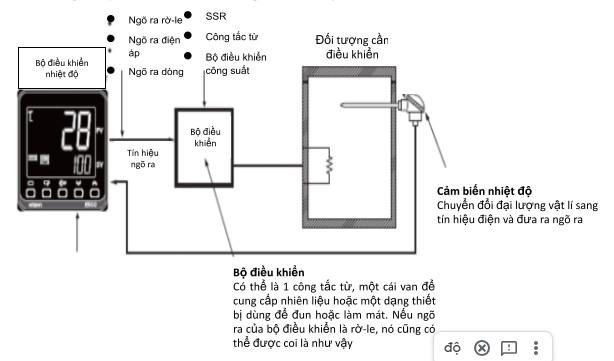

Nguyên lý hoạt động của bộ điều khiển nhiệt độBiểu đồ khối thể hiện nguyên lý hoạt động của bộ điều khiển nhiệt độ: đo lường, so sánh, xử lý và xuất tín hiệu điều khiển

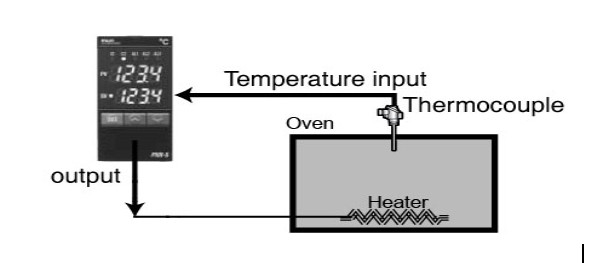

Điều khiển nhiệt độ cho lò nướngHình ảnh đồng hồ điều khiển nhiệt độ được lắp đặt trên bảng điều khiển của lò nướng công nghiệp

Sơ Đồ Đấu Dây (Tham Khảo)

Việc đấu nối dây cho đồng hồ điều khiển nhiệt độ phụ thuộc vào loại cảm biến sử dụng và nguồn cấp. Dưới đây là sơ đồ đấu nối cơ bản thường gặp:

Cảm biến: Cảm biến nhiệt độ (ví dụ: PT100 loại 3 dây) sẽ được đấu nối vào các chân tín hiệu đầu vào tương ứng trên đồng hồ. Số chân và thứ tự đấu nối sẽ được chỉ rõ trong sách hướng dẫn của từng model cụ thể.
Bộ nguồn: Nguồn cấp cho đồng hồ (phổ biến là 220V AC hoặc 24V DC) sẽ được đấu nối vào các chân nguồn trên thiết bị.

Quan trọng là phải tuân thủ đúng sơ đồ đấu dây được cung cấp bởi nhà sản xuất để đảm bảo thiết bị hoạt động chính xác và an toàn.

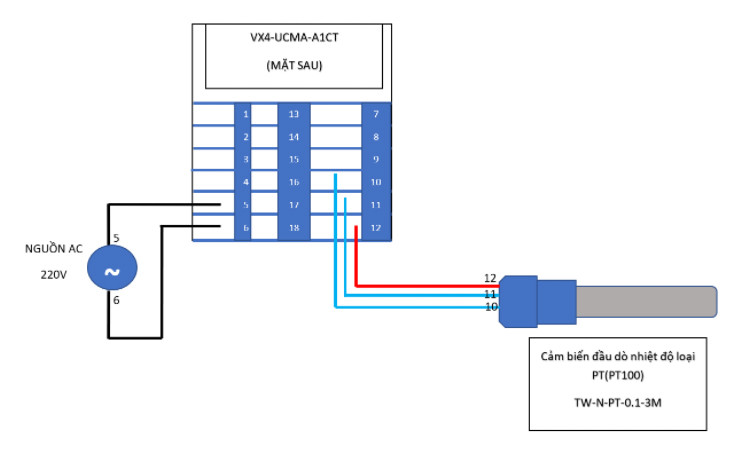

Sơ đồ đấu dây cho bộ điều khiển nhiệt độSơ đồ đấu dây tham khảo cho đồng hồ điều khiển nhiệt độ sử dụng cảm biến PT100 và nguồn 220V AC

Các Thông Số Kỹ Thuật Phổ Biến

Đồng hồ điều khiển nhiệt độ trên thị trường rất đa dạng về chủng loại, nhưng nhìn chung, chúng đều có các thông số kỹ thuật chính như sau:

Nguồn cấp: Dải điện áp hoạt động của thiết bị (ví dụ: 85-265 VAC, 24VDC). Loại bộ điều khiển nhiệt độ 220V là phổ biến nhất tại Việt Nam.
Ngõ vào (Input): Các loại tín hiệu từ cảm biến mà thiết bị có thể đọc được (ví dụ: các loại can nhiệt K, J, T…; điện trở nhiệt PT100; tín hiệu analog điện áp 0-5V, 4-20mA…).
Ngõ ra (Output): Các loại tín hiệu điều khiển mà thiết bị xuất ra để tác động đến thiết bị chấp hành (ví dụ: Relay đóng/ngắt, tín hiệu analog 4-20mA, 0-10VDC để điều khiển biến tần, SSR – Solid State Relay…).
Chế độ điều khiển: Các thuật toán điều khiển được hỗ trợ (ON/OFF, P, PI, PD, PID).
Cấp chính xác: Độ sai lệch tối đa trong phép đo và điều khiển, thường được biểu thị bằng phần trăm của toàn dải đo (% F.S.).
Nhiệt độ hoạt động: Dải nhiệt độ môi trường cho phép thiết bị hoạt động bình thường.
Giao tiếp truyền thông: Khả năng kết nối với các hệ thống khác (PLC, HMI, máy tính) qua các chuẩn như RS485, RS232, hỗ trợ giao thức Modbus.

Các Chế Độ Điều Khiển Nhiệt Độ Thông Dụng

Đồng hồ điều khiển nhiệt độ có thể hoạt động theo nhiều chế độ khác nhau, tùy thuộc vào yêu cầu về độ chính xác và đặc tính của hệ thống cần điều khiển. Ba chế độ phổ biến nhất là:

Điều khiển Bật/Tắt (ON/OFF)

Đây là chế độ điều khiển đơn giản nhất. Khi nhiệt độ đo được (PV) thấp hơn điểm đặt (SP), thiết bị chấp hành (ví dụ: lò sưởi) sẽ được bật (ON). Khi PV vượt quá SP, thiết bị chấp hành sẽ tắt (OFF). Chế độ này thường có thêm một dải trễ (hysteresis) để tránh tình trạng bật/tắt liên tục khi nhiệt độ dao động quanh điểm đặt.

Ưu điểm của chế độ ON/OFF là đơn giản, dễ cài đặt và chi phí thấp. Tuy nhiên, nhược điểm là độ chính xác không cao, nhiệt độ thường dao động quanh điểm đặt tạo thành chu kỳ bật/tắt, có thể gây quá nhiệt hoặc thiếu nhiệt và lãng phí năng lượng do dao động lớn. Chế độ này phù hợp với các hệ thống không yêu cầu độ chính xác quá cao hoặc có quán tính nhiệt lớn. Ngõ ra điều khiển thường là dạng Rơle.

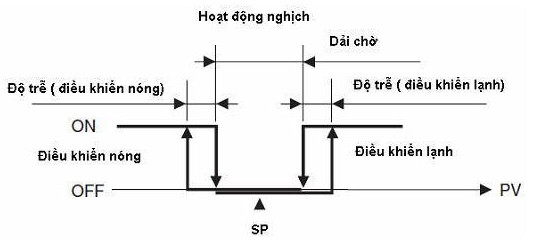

Chế độ điều khiển bật/tắt (ON/OFF)Biểu đồ mô tả hoạt động của chế độ điều khiển nhiệt độ ON/OFF với hai trạng thái bật hoặc tắt ngõ ra

Điều khiển Theo Tỷ Lệ (Proportional – P)

Chế độ điều khiển P loại bỏ tình trạng dao động liên tục của ON/OFF. Thay vì bật/tắt hoàn toàn, ngõ ra điều khiển sẽ tỷ lệ với sai số nhiệt độ. Tức là, khi nhiệt độ càng xa điểm đặt, tín hiệu điều khiển càng mạnh (ví dụ: công suất lò sưởi càng lớn). Khi nhiệt độ tiến gần đến điểm đặt, tín hiệu điều khiển sẽ giảm dần.

Điều khiển P giúp giảm thiểu dao động và ổn định nhiệt độ tốt hơn ON/OFF. Tuy nhiên, nó thường tồn tại sai số tĩnh (offset), nghĩa là nhiệt độ có thể không đạt chính xác đến điểm đặt mà dừng lại ở một giá trị gần đó. Chế độ này ít được sử dụng độc lập mà thường kết hợp với các chế độ khác (PI, PD, PID).

Điều khiển PID (Proportional-Integral-Derivative)

Điều khiển PID là thuật toán phổ biến và mạnh mẽ nhất trong các đồng hồ điều khiển nhiệt độ hiện đại. Nó kết hợp ba thành phần:

P (Tỷ lệ): Phản ứng với sai số hiện tại, giúp giảm sai số nhanh chóng.
I (Tích phân): Tích lũy sai số theo thời gian, giúp loại bỏ sai số tĩnh (offset).
D (Vi phân): Phản ứng với tốc độ thay đổi của sai số, giúp dự đoán và giảm thiểu hiện tượng quá đà (overshoot) hoặc chậm trễ (undershoot).

Bộ điều khiển PID tính toán tín hiệu ngõ ra dựa trên cả sai số hiện tại, quá khứ và dự đoán tương lai. Điều này giúp hệ thống đạt được điểm đặt nhanh chóng, ổn định và chính xác nhất, giảm thiểu tối đa dao động nhiệt độ. Nhiều đồng hồ PID có chức năng tự chỉnh (auto-tuning) để tự động tìm ra các tham số P, I, D phù hợp nhất cho hệ thống. Chế độ PID đặc biệt hiệu quả cho các hệ thống có quán tính lớn hoặc thay đổi tải thường xuyên.

![Chế độ điều khiển PID](https://amazen.com.vn/ sức mạnh mẽ nhất của đồng hồ điều khiển nhiệt độ.
