Đồng hồ công tơ mét: Hiểu rõ thiết bị đo lường thiết yếu trên xe của bạn

Bạn có bao giờ tự hỏi những con số trên đồng hồ công tơ mét hiển thị điều gì và chúng quan trọng đến mức nào đối với hành trình lái xe của mình không? Thiết bị này không chỉ đơn thuần là những chỉ số trên bảng điều khiển, mà còn là “nhân chứng” ghi lại mọi khoảnh khắc di chuyển của phương tiện. Bài viết này của Linhkien283 sẽ cùng bạn đi sâu khám phá về cấu tạo, nguyên lý hoạt động cũng như các lỗi thường gặp của đồng hồ công tơ mét, từ đó giúp bạn có cái nhìn toàn diện và cách quản lý xe hiệu quả, an toàn hơn.

Đồng hồ công tơ mét là gì và lịch sử hình thành

Đồng hồ công tơ mét là một thiết bị đo lường không thể thiếu trên mọi chiếc xe, với chức năng chính là hiển thị tốc độ hiện tại của xe (Speedometer) và tổng quãng đường đã đi (Odometer). Ngoài ra, nhiều mẫu xe còn tích hợp kim chỉ vòng tua máy (RPM – Revolutions Per Minute), giúp người lái theo dõi hoạt động của động cơ.

Thiết bị quan trọng này được phát minh vào ngày 07 tháng 10 năm 1902 bởi kỹ sư Otto Schulze người Đức. Ông đã sáng chế ra chiếc đồng hồ công tơ mét đầu tiên được gắn trên ô tô và vinh dự được cấp bằng sáng chế tại cơ quan cấp bằng sáng chế Imperial Patent dưới tên gọi “công tơ analog”. Mãi đến năm 1910, phát minh này mới bắt đầu được lắp đặt rộng rãi trên các mẫu ô tô, mở ra một kỷ nguyên mới trong việc quản lý và vận hành phương tiện. Từ đó, đồng hồ công tơ mét ô tô đã trở thành một phần không thể thiếu, cung cấp những thông tin then chốt giúp người lái kiểm soát hành trình, đảm bảo an toàn và tối ưu hóa hiệu suất xe.

Nếu bạn có đam mê với các thiết bị đo lường chính xác, việc tìm hiểu về một chiếc [đồng hồ đo điện] chuyên dụng như đồng hồ vạn năng Hioki có thể mở rộng kiến thức của bạn về công nghệ đo lường.

Khám phá cấu tạo và nguyên lý hoạt động của các loại đồng hồ công tơ mét

Theo thời gian và sự phát triển của công nghệ, đồng hồ công tơ mét cũng có những thay đổi đáng kể về cấu tạo và nguyên lý hoạt động. Hiện nay, có hai loại chính là đồng hồ cơ khí truyền thống và đồng hồ điện tử hiện đại.

Đồng hồ công tơ mét cơ khí truyền thống (Analog)

Đây là loại đồng hồ được sử dụng phổ biến trên các dòng xe đời cũ hơn, hoạt động dựa trên nguyên lý cơ học thuần túy.

Cấu tạo

Đồng hồ công tơ mét cơ khí có cấu tạo khá phức tạp, bao gồm nhiều chi tiết kết nối với nhau:

Dây cáp chủ động: Thường được làm từ cuộn lò xo xoắn chặt quanh một trục trung tâm, kết nối trực tiếp với trục bánh xe hoặc trục truyền động.
Cục nam châm vĩnh cửu: Đặt trong một vỏ kim loại, quay theo chuyển động của dây cáp.
Cốc cảm ứng: Một cốc kim loại nhẹ, không nhiễm từ, được đặt bao quanh nam châm vĩnh cửu.
Lò xo hồi vị: Giúp kim chỉ trở về vị trí 0 khi xe dừng.
Kim chỉ tốc độ: Hiển thị tốc độ từ 0 đến mức tối đa của xe.
Trục dẫn động, bích tựa và bánh răng dẫn động: Các chi tiết này liên kết để truyền chuyển động và hiển thị quãng đường.

Nguyên lý hoạt động

Đồng hồ cơ khí vận hành theo nguyên lý vật lý dựa trên lực điện từ và cơ học. Khi xe di chuyển, dây cáp chủ động quay theo trục bánh xe. Chuyển động này được truyền đến nam châm vĩnh cửu, làm nam châm quay. Sự quay của nam châm tạo ra một từ trường biến đổi xung quanh nó. Từ trường biến đổi này lại sinh ra dòng điện xoáy (dòng Foucault) trong cốc cảm ứng. Dòng điện xoáy tương tác với từ trường của nam châm, tạo ra một lực từ làm cốc cảm ứng quay theo chiều của nam châm.

Cốc cảm ứng được gắn với kim chỉ tốc độ và lò xo hồi vị. Lực xoắn tác động lên cốc cảm ứng sẽ làm kim quay lệch một góc tương ứng với tốc độ quay của nam châm, tức là tốc độ của xe. Kim sẽ dừng lại ở một vị trí ổn định khi lực đàn hồi của lò xo cân bằng với mô-men xoắn từ cốc cảm ứng, thể hiện vận tốc hiện tại của xe. Các bánh răng dẫn động khác trong hệ thống sẽ đếm số vòng quay và chuyển đổi thành quãng đường di chuyển được, hiển thị trên bộ phận ODO.

Đồng hồ công tơ mét loại cổ điển với kim chỉ tốc độ và quãng đường, minh họa cấu tạo cơ học

Việc hiểu rõ từng [chi tiết cơ khí] bên trong như thanh nhôm chữ U hay các bánh răng nhỏ sẽ giúp bạn đánh giá được độ bền và hiệu suất của thiết bị.

Đồng hồ công tơ mét điện tử hiện đại (Digital)

Với sự tiến bộ vượt bậc của công nghệ ô tô, đồng hồ công tơ mét điện tử ngày càng thay thế loại cơ khí truyền thống, trở thành lựa chọn ưu việt cho các dòng xe hiện đại bởi độ chính xác và khả năng tích hợp nhiều tính năng hơn.

Cấu tạo

Đồng hồ công tơ mét điện tử có cấu tạo tinh gọn và hiện đại hơn:

Cảm biến tốc độ: Thường được lắp đặt trên trục truyền động hoặc bánh xe. Cảm biến này có thể là loại nam châm hoặc đĩa có các rãnh, phát ra các xung điện khi bánh xe quay.
Bộ vi xử lý: Đây là “bộ não” của đồng hồ điện tử, thường là một phần của Bộ điều khiển điện tử (ECU – Electronic Control Unit) hoặc một bộ xử lý chuyên dụng. Nó nhận, phân tích các xung điện từ cảm biến và tính toán tốc độ, quãng đường.
Màn hình hiển thị: Có thể là màn hình LCD, OLED hoặc các dạng màn hình kỹ thuật số khác, hiển thị các thông số như tốc độ, quãng đường (ODO), trip meter (quãng đường đi được trong một chuyến), vòng tua máy, và nhiều thông tin khác.
Nguồn điện: Đồng hồ điện tử lấy nguồn trực tiếp từ hệ thống điện của xe.

Nguyên lý hoạt động

Nguyên lý hoạt động của loại đồng hồ này khá đơn giản và chính xác. Khi xe di chuyển, cảm biến tốc độ sẽ phát ra các xung điện theo số vòng quay của trục bánh xe hoặc trục truyền động. Số xung điện này tỷ lệ thuận với tốc độ của xe. Bộ vi xử lý nhận các xung điện này, đếm số xung trong một khoảng thời gian nhất định (ví dụ 1 giây), sau đó phân tích và chuyển đổi thành thông tin vận tốc hiển thị dưới dạng số trên màn hình. Đồng thời, tổng số xung tích lũy sẽ được tính toán để hiển thị tổng quãng đường xe đã đi.

Mỗi quốc gia có thể có những quy chuẩn riêng về cách đo tốc độ xe qua công tơ mét. Tuy nhiên, quy định chung thường yêu cầu tốc độ hiển thị không được thấp hơn tốc độ thực tế, đồng thời không vượt quá 110% của tốc độ thực cộng thêm 4km/h so với tốc độ thực nghiệm. Điều này đảm bảo an toàn và tuân thủ luật giao thông.

Để đồng hồ hoạt động ổn định, [hệ thống dây điện] chất lượng cao như cuộn dây điện Cadivi 2.5 là vô cùng cần thiết, đảm bảo nguồn điện được truyền tải liên tục và chính xác.

Các dấu hiệu và lỗi thường gặp ở đồng hồ công tơ mét

Giống như bất kỳ linh kiện nào khác trên xe, đồng hồ công tơ mét cũng có thể gặp phải những trục trặc sau một thời gian sử dụng. Việc nhận biết sớm các dấu hiệu và hiểu rõ nguyên nhân sẽ giúp bạn kịp thời khắc phục, đảm bảo an toàn khi lái xe.

Dấu hiệu nhận biết đồng hồ công tơ mét có vấn đề

Các dấu hiệu dưới đây cho thấy đồng hồ công tơ mét của bạn đang gặp trục trặc:

Kim đồng hồ nhảy loạn xạ: Đây là một trong những dấu hiệu dễ nhận biết nhất. Kim chỉ tốc độ (hoặc vòng tua máy) không ổn định, nhảy lên xuống bất thường ngay cả khi xe đang chạy đều. Nguyên nhân có thể do kết nối lỏng lẻo, hệ thống dây điện bị hỏng, hoặc lỗi từ cảm biến tốc độ.
Đồng hồ không hiển thị thông tin: Toàn bộ màn hình hoặc kim đồng hồ không hiển thị bất kỳ thông tin nào. Lỗi này thường xuất phát từ việc nguồn điện cung cấp bị gián đoạn, cầu chì bị cháy, hoặc có vấn đề với mạch điện bên trong đồng hồ.
Đồng hồ hiển thị sai tốc độ: Khi tốc độ hiển thị trên đồng hồ không khớp với tốc độ thực tế của xe (ví dụ: xe chạy 60km/h nhưng đồng hồ chỉ 40km/h hoặc 80km/h). Nguyên nhân có thể do cảm biến tốc độ bị hỏng, hoặc phần mềm của đồng hồ điện tử cần được cập nhật. Điều này gây khó khăn nghiêm trọng trong việc kiểm soát tốc độ và tuân thủ luật giao thông.
Các đèn báo trên đồng hồ không hoạt động: Các đèn cảnh báo quan trọng như đèn báo động cơ, áp suất dầu, đèn cảnh báo nhiệt độ, đèn phanh ABS không sáng khi cần thiết, hoặc sáng không đúng lúc. Dấu hiệu này thường liên quan đến lỗi mạch điện hoặc bóng đèn bên trong cụm đồng hồ.

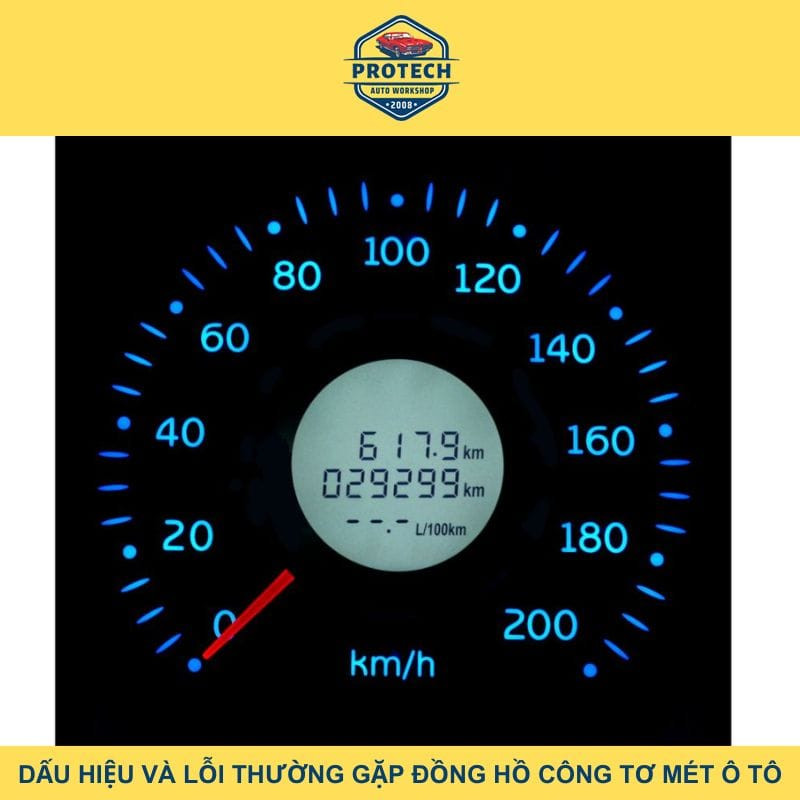

Các dấu hiệu lỗi thường gặp trên đồng hồ công tơ mét ô tô, như kim nhảy hoặc hiển thị sai

Giải pháp cho các lỗi phổ biến trên đồng hồ công tơ mét

Khi đã nhận diện được dấu hiệu, việc tìm hiểu nguyên nhân cụ thể sẽ giúp bạn có hướng khắc phục phù hợp:

Đồng hồ công tơ mét không chạy: Đây là một lỗi phổ biến. Với đồng hồ cơ khí, nguyên nhân thường là dây cáp bị đứt hoặc bị kẹt. Với đồng hồ điện tử, có thể do động cơ bước bên trong đồng hồ hỏng (đối với kim chỉ) hoặc cảm biến tốc độ bị lỗi hoàn toàn. Giải pháp là kiểm tra và thay thế bộ phận bị hỏng.
Cảm biến tốc độ hỏng: Cảm biến tốc độ là linh kiện then chốt, chịu trách nhiệm gửi tín hiệu về tốc độ cho đồng hồ. Khi cảm biến này hỏng, đồng hồ không thể đo lường hoặc hiển thị tốc độ chính xác. Thay thế cảm biến tốc độ mới là cách khắc phục tối ưu trong trường hợp này.
Lỗi hệ thống điều khiển điện tử (ECU): Các lỗi phát sinh từ bộ điều khiển trung tâm của xe (ECU) cũng có thể ảnh hưởng đến hoạt động của đồng hồ công tơ mét, khiến nó hiển thị sai hoặc không hoạt động. Việc kiểm tra bằng máy chẩn đoán và cập nhật phần mềm (nếu cần) thường xuyên giúp giảm nguy cơ xảy ra lỗi này.
Nâng cấp đồng hồ sai cách: Việc thay thế hoặc nâng cấp đồng hồ công tơ mét không đúng chủng loại, không tương thích với xe, hoặc lắp đặt bởi kỹ thuật viên không chuyên nghiệp có thể dẫn đến các lỗi như hiển thị sai, không hoạt động, hoặc các chức năng khác của xe bị ảnh hưởng. Để tránh tình trạng này, hãy luôn chọn các sản phẩm chính hãng, có nguồn gốc rõ ràng và thực hiện việc lắp đặt tại các trung tâm bảo dưỡng uy tín.

Việc sở hữu một [thiết bị kiểm tra linh kiện] như đồng hồ đo cuộn cảm sẽ rất hữu ích để chẩn đoán chính xác các vấn đề về điện tử trên xe, giúp bạn tự tin hơn trong việc sửa chữa và bảo dưỡng. Đôi khi, các vấn đề nhỏ như tắc nghẽn trong [linh kiện khí nén] hoặc lỗi ở các hệ thống khác cũng có thể gây ra những hiện tượng bất thường trên bảng điều khiển, đòi hỏi sự kiểm tra toàn diện.

Kết luận

Đồng hồ công tơ mét là một thiết bị tưởng chừng đơn giản nhưng lại vô cùng quan trọng, không chỉ giúp bạn kiểm soát tốc độ và quãng đường, mà còn là công cụ thiết yếu để quản lý hiệu suất và đảm bảo an toàn khi lái xe. Việc hiểu rõ về cấu tạo, nguyên lý hoạt động cũng như các dấu hiệu và cách khắc phục lỗi thường gặp sẽ giúp bạn chủ động hơn trong việc bảo dưỡng và giữ gìn chiếc xe của mình.

Hãy luôn chú ý đến hoạt động của đồng hồ công tơ mét và thực hiện kiểm tra định kỳ để đảm bảo mọi chuyến đi luôn an toàn và suôn sẻ. Nếu bạn là người đam mê khám phá sâu hơn về các linh kiện cơ khí, điện tử trong ô tô và muốn tự tay sửa chữa, bảo dưỡng, Linhkien283 cung cấp đa dạng các loại linh kiện và thiết bị hỗ trợ cho công việc này. Chúng tôi luôn sẵn sàng đồng hành cùng bạn trên hành trình tìm hiểu và làm chủ công nghệ ô tô.
