Động Cơ DC Là Gì? Cấu Tạo, Nguyên Lý Và Các Loại Phổ Biến Nhất

Trong thế giới công nghiệp, tự động hóa và cả những thiết bị điện quen thuộc hàng ngày, động cơ điện đóng vai trò cực kỳ quan trọng. Có hai loại động cơ chính mà chúng ta thường nghe đến là động cơ AC và động cơ DC. Tuy nhiên, không phải ai cũng hiểu rõ về chúng, đặc biệt là động cơ DC là gì, cấu tạo, nguyên lý hoạt động cũng như sự khác biệt so với động cơ AC. Động cơ DC, hay động cơ điện một chiều, ngày càng phổ biến nhờ những ưu điểm vượt trội về khả năng điều khiển và hiệu suất năng lượng, đặc biệt trong các ứng dụng yêu cầu độ chính xác cao như máy in 3D, robot hay các hệ thống điều khiển tự động, những lĩnh vực rất quen thuộc với Linhkien283.

Bài viết này sẽ đi sâu vào tìm hiểu về động cơ DC, giúp bạn đọc có cái nhìn toàn diện từ định nghĩa cơ bản đến cấu tạo chi tiết và các ứng dụng đa dạng của nó trong đời sống và kỹ thuật.

Khám phá chi tiết về Động cơ DC

Để hiểu rõ hơn về loại động cơ này, chúng ta sẽ cùng tìm hiểu các khía cạnh từ khái niệm, ưu điểm cho đến cấu tạo bên trong.

Động cơ DC là gì?

Động cơ DC (viết tắt của “Direct Current Motor”) là một loại động cơ điện biến đổi năng lượng điện một chiều (DC) thành năng lượng cơ học dưới dạng chuyển động quay. Khác với động cơ AC sử dụng dòng điện xoay chiều, động cơ DC hoạt động dựa trên nguyên lý tương tác giữa từ trường được tạo ra bởi nam châm (hoặc cuộn dây kích từ) và dòng điện chạy qua cuộn dây phần ứng (rotor).

Khi dòng điện một chiều được cấp vào cuộn dây phần ứng đặt trong từ trường của stator, một lực điện từ sẽ xuất hiện tác động lên cuộn dây này, tạo ra momen xoắn làm cho rotor quay. Để duy trì chuyển động quay liên tục theo một chiều nhất định, bộ chỉnh lưu (commutator) và chổi than (brushes) được sử dụng trong động cơ DC chổi than truyền thống để đảo chiều dòng điện trong cuộn dây phần ứng một cách tự động khi rotor quay.

Một trong những ưu điểm lớn của động cơ DC là khả năng kiểm soát tốc độ quay một cách dễ dàng và chính xác thông qua việc điều chỉnh điện áp hoặc dòng điện cấp vào động cơ. Điều này làm cho động cơ DC trở thành lựa chọn hàng đầu trong nhiều ứng dụng công nghiệp và tự động hóa đòi hỏi điều khiển linh hoạt, khả năng khởi động, dừng và đảo chiều nhanh chóng, chẳng hạn như trong các hệ thống băng tải, robot hay các thiết bị định vị.

Ưu điểm nổi bật của Động cơ DC

Động cơ DC được ưa chuộng trong nhiều ứng dụng nhờ các ưu điểm sau:

• Hiệu suất năng lượng cao: Đặc biệt là động cơ DC không chổi than (BLDC), chúng tiêu thụ ít năng lượng hơn đáng kể so với động cơ AC truyền thống trong cùng một ứng dụng, giúp tiết kiệm điện năng.
• Khả năng điều khiển tốc độ chính xác: Tốc độ của động cơ DC có thể điều chỉnh mượt mà và chính xác trong dải rộng bằng cách thay đổi điện áp hoặc dòng điện cấp vào.
• Mô-men xoắn khởi động cao: Động cơ DC thường có mô-men xoắn khởi động mạnh mẽ, giúp dễ dàng vận hành các tải nặng ngay từ đầu.
• Kích thước nhỏ gọn và trọng lượng nhẹ: So với động cơ AC cùng công suất, động cơ DC, đặc biệt là loại nam châm vĩnh cửu hoặc không chổi than, thường nhỏ và nhẹ hơn.
• Hoạt động êm ái: Các loại động cơ DC hiện đại, nhất là động cơ không chổi than, hoạt động rất trơn tru và ít gây tiếng ồn.
• Độ bền cao: Động cơ DC không chổi than có tuổi thọ cao hơn do không có bộ phận chổi than bị mài mòn.

Các loại Động cơ DC phổ biến

Động cơ DC được phân loại dựa trên cách đấu nối giữa cuộn dây phần ứng (armature) và cuộn dây kích từ (field winding), hoặc dựa trên cấu tạo có chổi than hay không. Dưới đây là các loại chính:

Việc hiểu rõ các loại động cơ DC giúp lựa chọn đúng loại phù hợp với nhu cầu cụ thể của từng ứng dụng.

Động cơ DC có chổi than (Brushed DC Motor)

Hình ảnh mô tả động cơ DC có chổi than (Brushed DC Motor), một loại động cơ DC truyền thống

Đây là loại động cơ DC truyền thống và ra đời sớm nhất. Đặc điểm chính của động cơ DC chổi than là sử dụng chổi than (brushes) tiếp xúc với bộ chỉnh lưu (commutator) trên rotor để đảo chiều dòng điện trong cuộn dây phần ứng một cách cơ học. Điều này tạo ra momen xoắn liên tục theo một hướng.

Ưu điểm của động cơ DC chổi than là cấu tạo đơn giản, giá thành rẻ, dễ dàng điều khiển tốc độ bằng cách thay đổi điện áp. Tuy nhiên, nhược điểm là chổi than bị mài mòn theo thời gian, cần bảo trì, tạo ra tia lửa điện (gây nhiễu điện từ và nguy cơ cháy nổ trong môi trường dễ cháy) và hiệu suất thấp hơn so với loại không chổi than. Chúng vẫn được sử dụng phổ biến trong các ứng dụng đơn giản, chi phí thấp hoặc nơi cần momen khởi động rất lớn như cần cẩu nhỏ, đồ chơi.

Động cơ DC kích thích riêng biệt

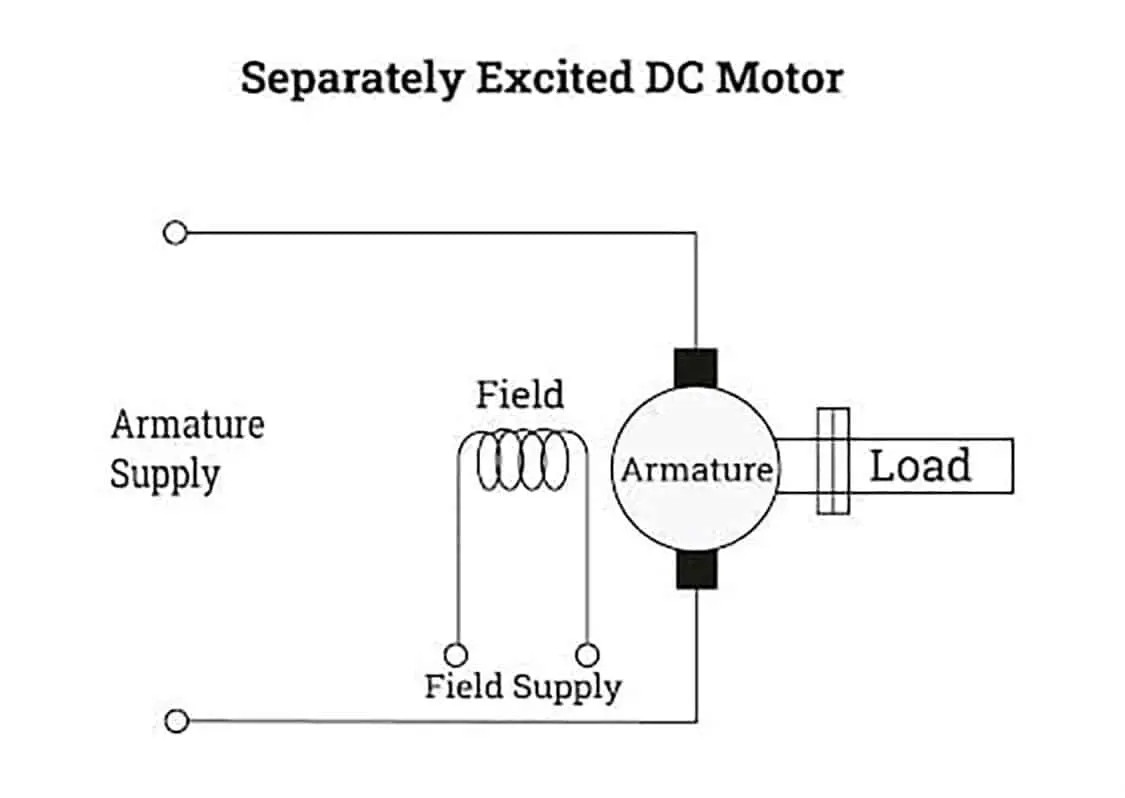

Sơ đồ minh họa nguyên lý hoạt động của động cơ DC kích thích riêng biệt

Trong loại động cơ này, cuộn dây phần ứng và cuộn dây kích từ (cuộn dây tạo ra từ trường) được cấp nguồn từ hai nguồn điện DC hoàn toàn riêng biệt. Điều này cho phép điều khiển độc lập dòng điện phần ứng và dòng điện kích từ, mang lại khả năng kiểm soát tốc độ và momen xoắn rất linh hoạt và chính xác.

Ưu điểm là khả năng điều khiển độc lập cao, phù hợp cho các ứng dụng cần dải tốc độ và tải trọng rộng, hoặc cần điều chỉnh đặc tính làm việc. Tuy nhiên, nhược điểm là cần hai nguồn cấp riêng biệt, làm tăng sự phức tạp và chi phí của hệ thống điều khiển.

Động cơ DC nam châm vĩnh cửu

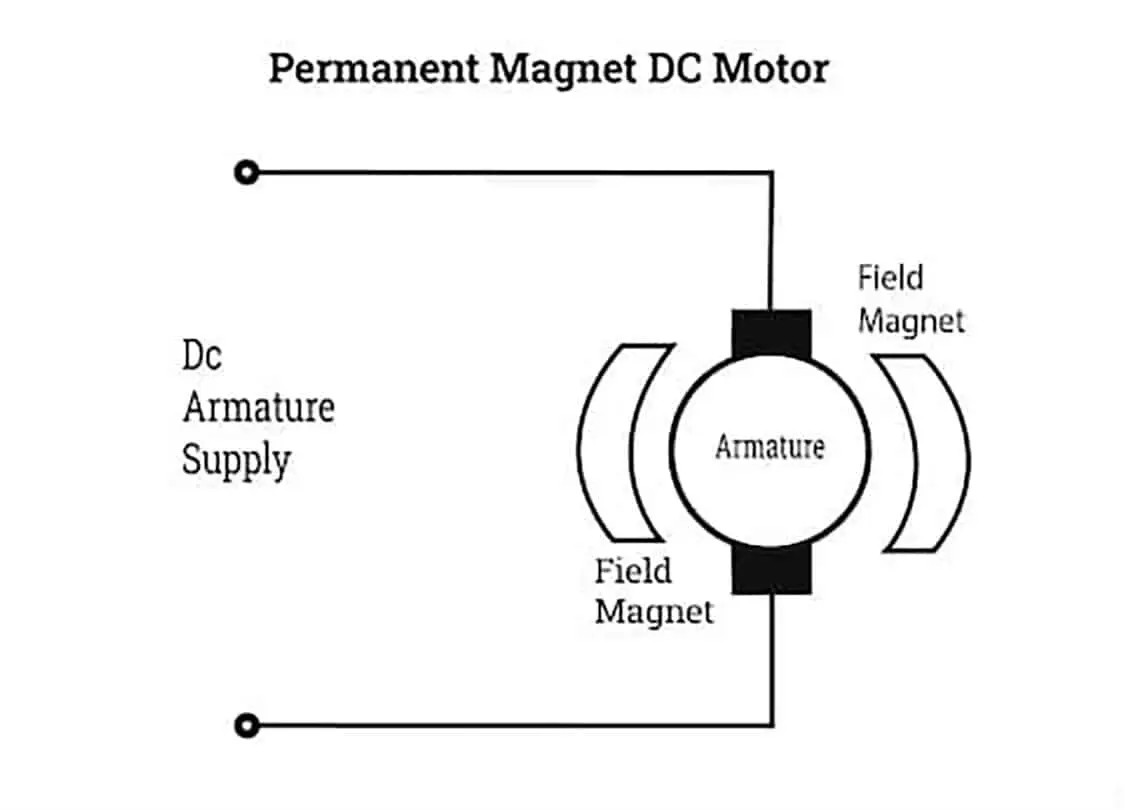

Cấu tạo động cơ DC sử dụng nam châm vĩnh cửu để tạo từ trường stator

Loại này không sử dụng cuộn dây kích từ mà dùng nam châm vĩnh cửu đặt ở stator để tạo ra từ trường cố định. Phần ứng vẫn là cuộn dây với bộ chỉnh lưu và chổi than (trong loại có chổi than) hoặc cấu trúc khác (trong loại không chổi than PMDC/BLDC).

Ưu điểm là cấu tạo đơn giản, nhỏ gọn, hiệu suất cao hơn so với động cơ kích từ bằng cuộn dây cùng kích thước (vì không tốn năng lượng để cấp cho cuộn kích từ), và có momen khởi động tốt. Chúng được sử dụng rộng rãi trong các thiết bị nhỏ gọn như đồ chơi, motor bơm nhỏ, motor trong ô tô, và các ứng dụng yêu cầu kích thước tối thiểu.

Động cơ DC tự kích thích

Trong động cơ DC tự kích thích, cuộn dây phần ứng và cuộn dây kích từ được kết nối với cùng một nguồn cấp DC. Tùy thuộc vào cách đấu nối, chúng được chia thành ba loại nhỏ hơn:

• Động cơ DC nối tiếp (Series): Cuộn dây kích từ và cuộn dây phần ứng đấu nối tiếp. Đặc điểm là momen khởi động rất lớn, tốc độ thay đổi mạnh theo tải. Thường dùng cho các ứng dụng cần momen lớn khi khởi động như đầu máy xe lửa, cần cẩu.
• Động cơ DC song song (Shunt): Cuộn dây kích từ đấu song song với cuộn dây phần ứng. Đặc điểm là tốc độ khá ổn định khi tải thay đổi, dễ điều chỉnh tốc độ bằng cách thay đổi điện áp phần ứng hoặc dòng kích từ. Thường dùng trong các ứng dụng cần tốc độ ổn định như máy công cụ, máy ly tâm.
• Động cơ DC hỗn hợp (Compound): Có cả cuộn dây kích từ nối tiếp và song song. Kết hợp đặc tính của cả hai loại trên, có momen khởi động tốt hơn shunt và tốc độ ổn định hơn series. Thường dùng cho các ứng dụng cần cả hai đặc tính này.

Động cơ DC không chổi than (Brushless DC Motor – BLDC)

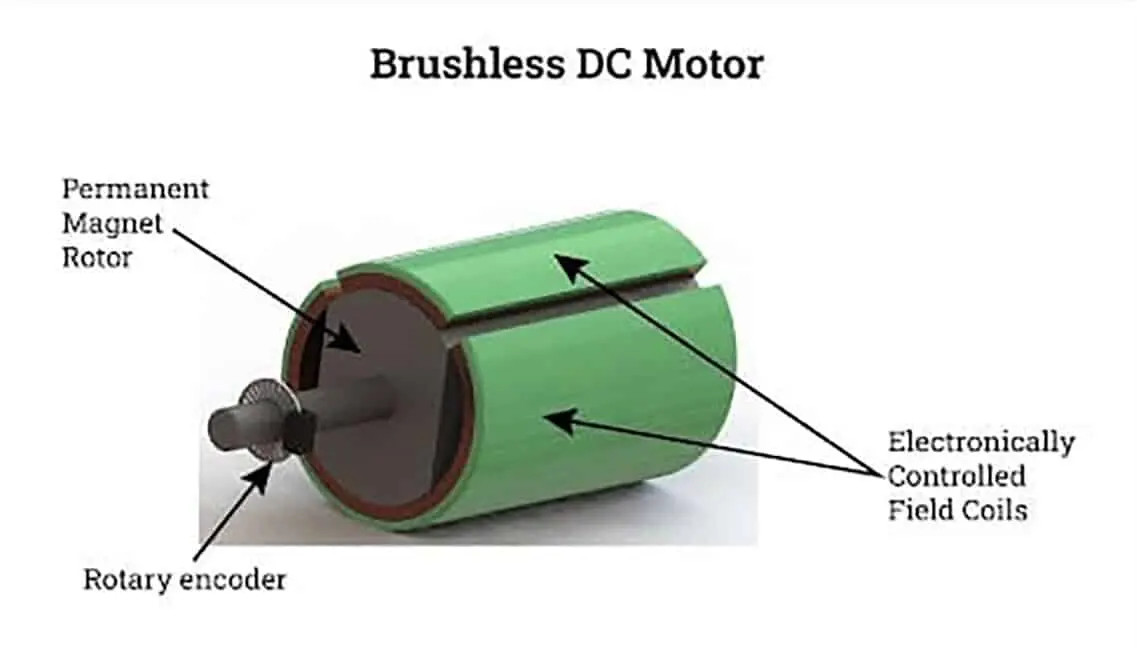

Động cơ DC không chổi than (BLDC) với rotor nam châm vĩnh cửu, khác biệt so với động cơ chổi than

Đây là công nghệ động cơ DC hiện đại. BLDC không sử dụng chổi than và bộ chỉnh lưu cơ học. Thay vào đó, chúng sử dụng bộ điều khiển điện tử (thường là vi xử lý hoặc mạch tích hợp chuyên dụng) để điều khiển dòng điện cấp vào các cuộn dây ở stator (lúc này rotor là nam châm vĩnh cửu). Bộ điều khiển này sử dụng cảm biến vị trí (hoặc phương pháp không cảm biến) để xác định vị trí của rotor và điều chỉnh dòng điện trong các cuộn dây stator một cách tuần tự, tạo ra từ trường quay kéo theo rotor nam châm vĩnh cửu quay theo.

Ưu điểm nổi bật của BLDC là hiệu suất rất cao, độ bền vượt trội (do không có bộ phận mài mòn), hoạt động êm ái, kích thước gọn nhẹ và khả năng điều khiển tốc độ, vị trí rất chính xác. Nhược điểm là chi phí ban đầu và độ phức tạp của hệ thống điều khiển điện tử cao hơn. BLDC được ứng dụng rộng rãi trong quạt trần cao cấp, máy bay không người lái, xe điện, robot, máy in 3D, thiết bị y tế và nhiều thiết bị điện tử tiêu dùng khác.

Nguyên lý làm việc cốt lõi của Động cơ DC

Nguyên lý hoạt động cơ bản của động cơ DC dựa trên định luật vật lý: Khi một dây dẫn có dòng điện chạy qua được đặt trong từ trường, nó sẽ chịu một lực tác dụng. Hướng của lực này được xác định theo quy tắc bàn tay trái của Fleming.

Trong động cơ DC, dòng điện được cấp vào các cuộn dây trên rotor (phần ứng). Rotor này đặt trong từ trường được tạo ra bởi nam châm ở stator. Sự tương tác giữa từ trường stator và từ trường tạo ra bởi dòng điện trong cuộn dây rotor tạo ra momen xoắn, làm cho rotor quay. Bộ chỉnh lưu (trong động cơ chổi than) đảm bảo rằng dòng điện trong cuộn dây phần ứng luôn được đảo chiều đúng lúc để lực điện từ luôn tạo ra momen xoắn theo một hướng, duy trì chuyển động quay liên tục. Đối với động cơ không chổi than, bộ điều khiển điện tử thực hiện vai trò đảo chiều dòng điện này.

Cấu tạo chi tiết và cơ chế hoạt động

Mặc dù các loại động cơ DC có thể khác nhau đôi chút về chi tiết, nhưng cấu tạo cơ bản của động cơ DC chổi than truyền thống bao gồm các bộ phận chính sau:

Stator

Chi tiết cấu tạo của Stator – phần đứng yên tạo từ trường trong động cơ DC

Stator là phần đứng yên (tĩnh) của động cơ. Chức năng chính của nó là tạo ra từ trường. Từ trường này có thể được tạo ra bởi nam châm vĩnh cửu hoặc bởi cuộn dây kích từ (cuộn dây đồng quấn quanh lõi sắt từ) được cấp nguồn DC. Stator thường bao gồm vỏ động cơ và các cực từ. Vỏ động cơ cung cấp giá đỡ cơ học và bảo vệ các bộ phận bên trong.

Trục

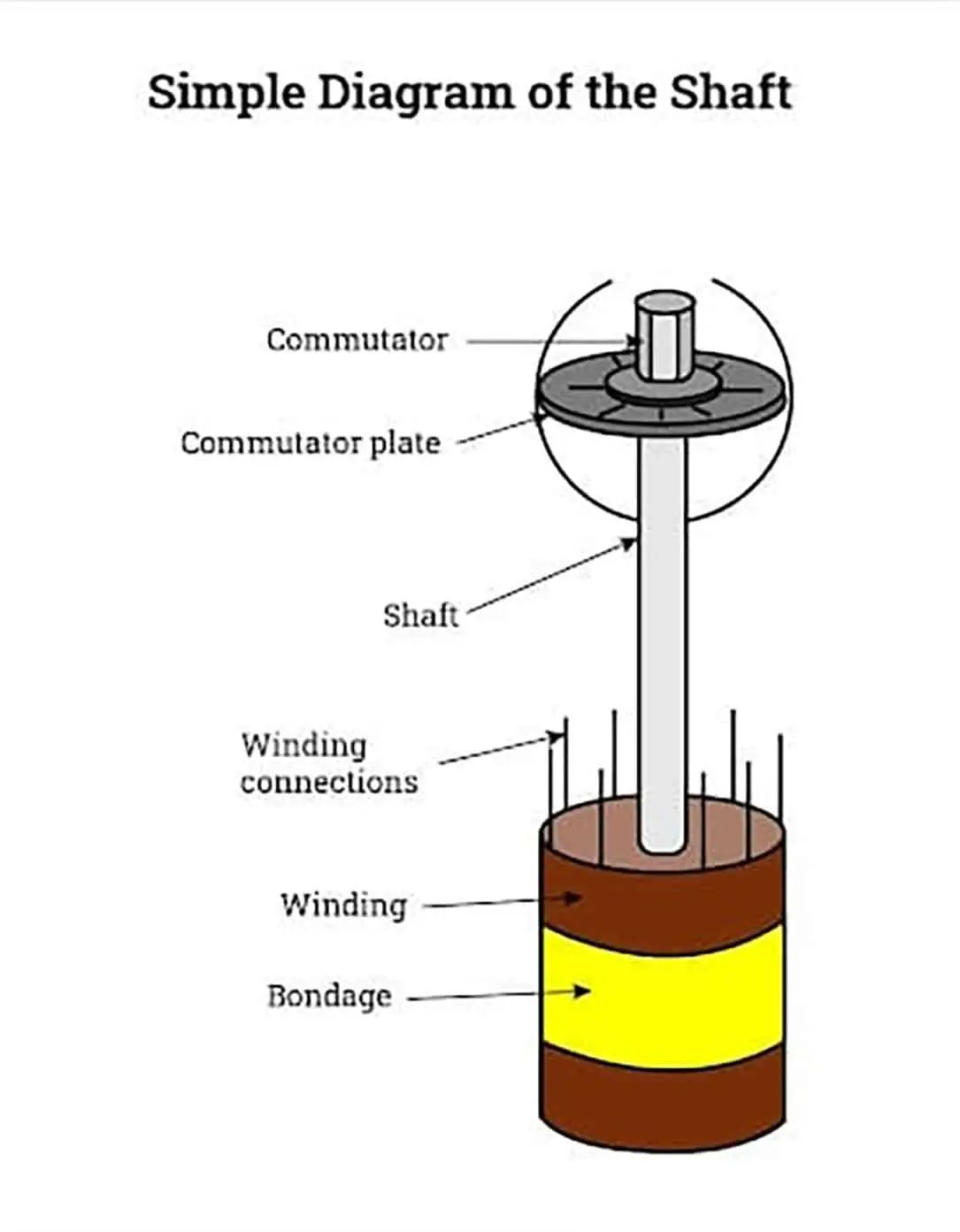

Trục (Shaft) của động cơ DC, bộ phận truyền động quay ra ngoài

Trục là bộ phận quay trung tâm của động cơ, được làm bằng kim loại cứng (thường là thép) để chịu tải. Rotor (phần ứng) được gắn trên trục. Momen xoắn tạo ra bởi tương tác từ trường được truyền từ rotor ra ngoài thông qua trục này để thực hiện công cơ học (ví dụ: quay cánh quạt, bánh xe, hoặc các cơ cấu trong máy in 3D). Trục được đỡ bởi các ổ bi hoặc bạc lót đặt trong stator.

Đầu nối

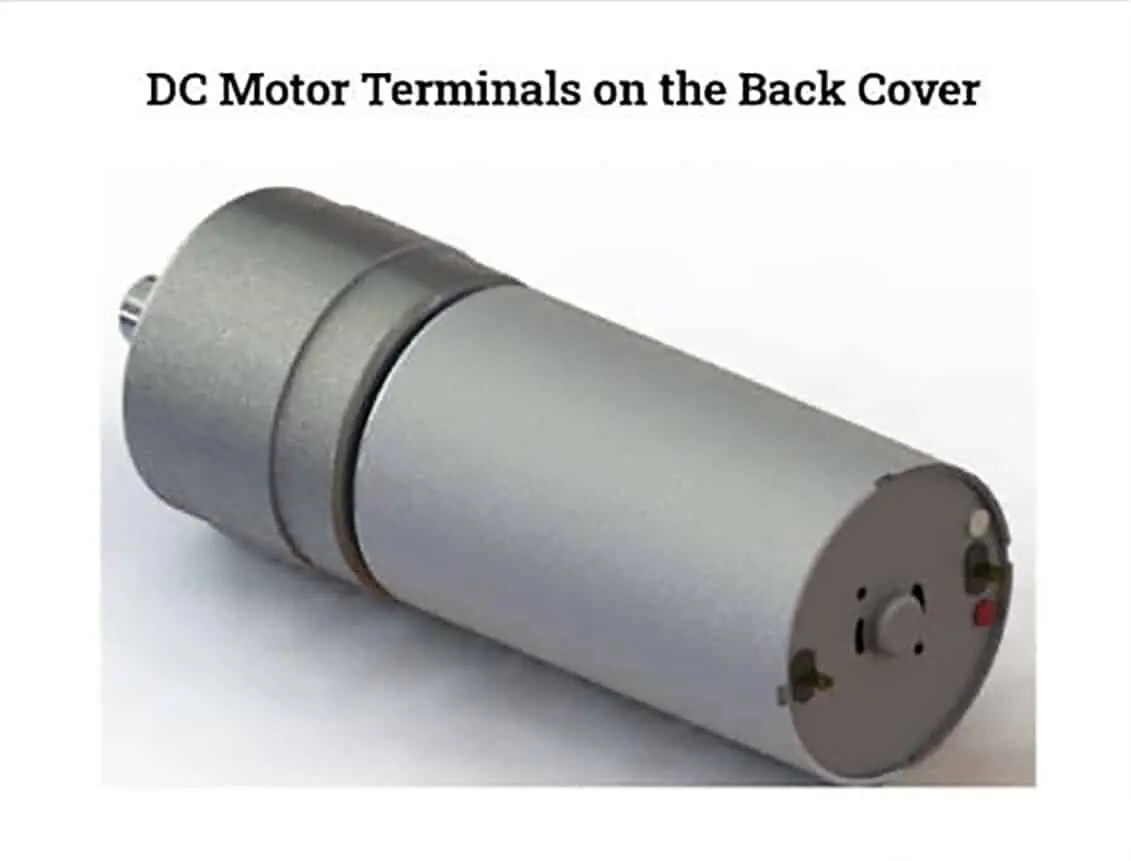

Các đầu nối (Terminal) của động cơ DC để cấp nguồn điện một chiều

Động cơ DC thường có hai đầu nối (terminal) để cấp nguồn điện một chiều (cực dương và cực âm). Khi kết nối đúng cực, động cơ quay theo một chiều. Đảo ngược kết nối cực sẽ làm động cơ quay theo chiều ngược lại. Các đầu nối này thường được liên kết với chổi than (trong động cơ chổi than) để truyền điện vào rotor.

Nam châm

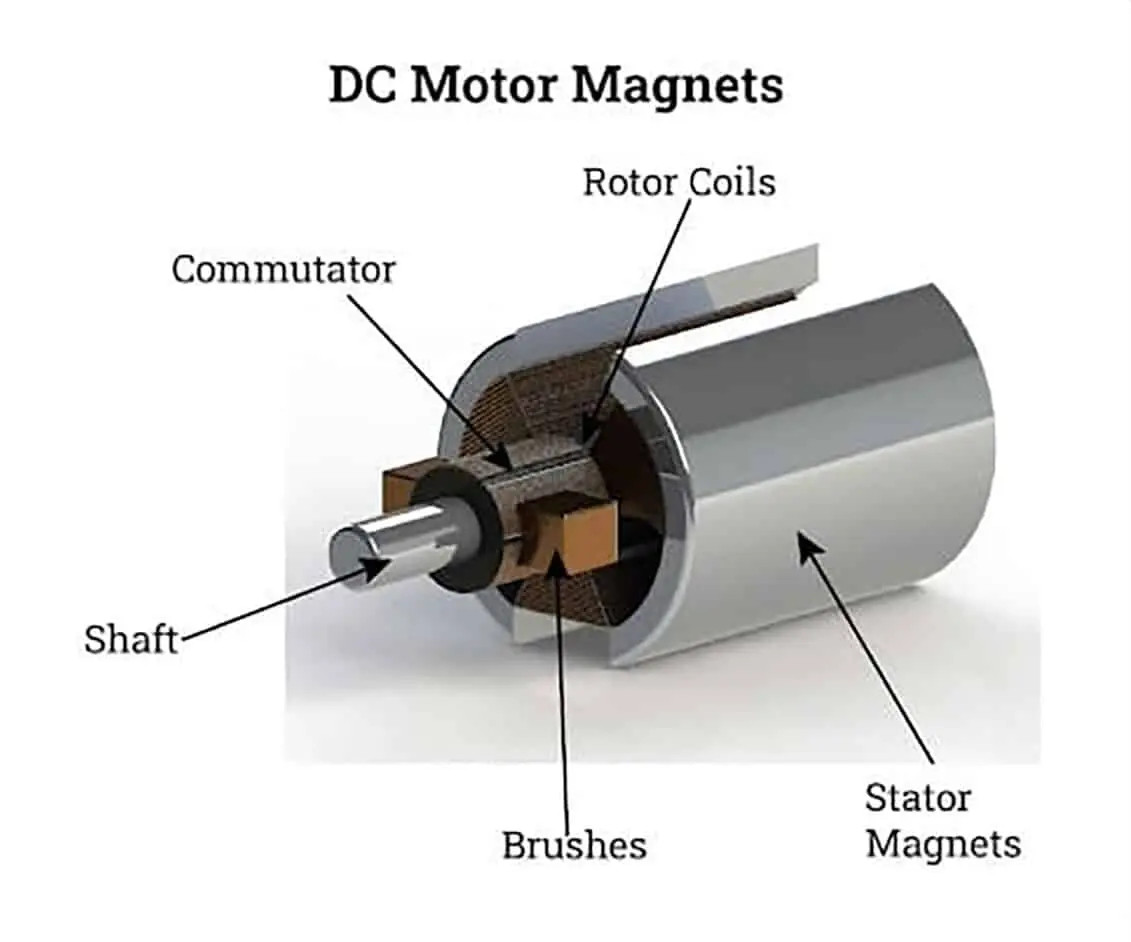

Nam châm vĩnh cửu đặt trong Stator của động cơ DC tạo ra từ trường cố định

Trong nhiều động cơ DC nhỏ gọn, stator sử dụng nam châm vĩnh cửu để tạo ra từ trường cần thiết cho hoạt động. Các nam châm này được đặt ở mặt trong của vỏ stator. Từ trường đi từ cực Bắc sang cực Nam của nam châm. Hai hoặc nhiều nam châm được bố trí xung quanh rotor để tạo ra từ trường mạnh và đồng đều đi qua rotor.

Rotor (Phần ứng)

Cấu tạo Rotor (phần ứng) với các lá thép và cuộn dây đồng của động cơ DC

Rotor, còn gọi là phần ứng (armature), là bộ phận quay của động cơ. Nó thường bao gồm lõi sắt từ được ghép từ nhiều lá thép kỹ thuật điện mỏng cách điện với nhau để giảm dòng điện xoáy (eddy current), giúp tăng hiệu suất. Trên lõi thép này có các rãnh để quấn các cuộn dây đồng. Rotor được gắn cố định trên trục quay.

Cuộn dây

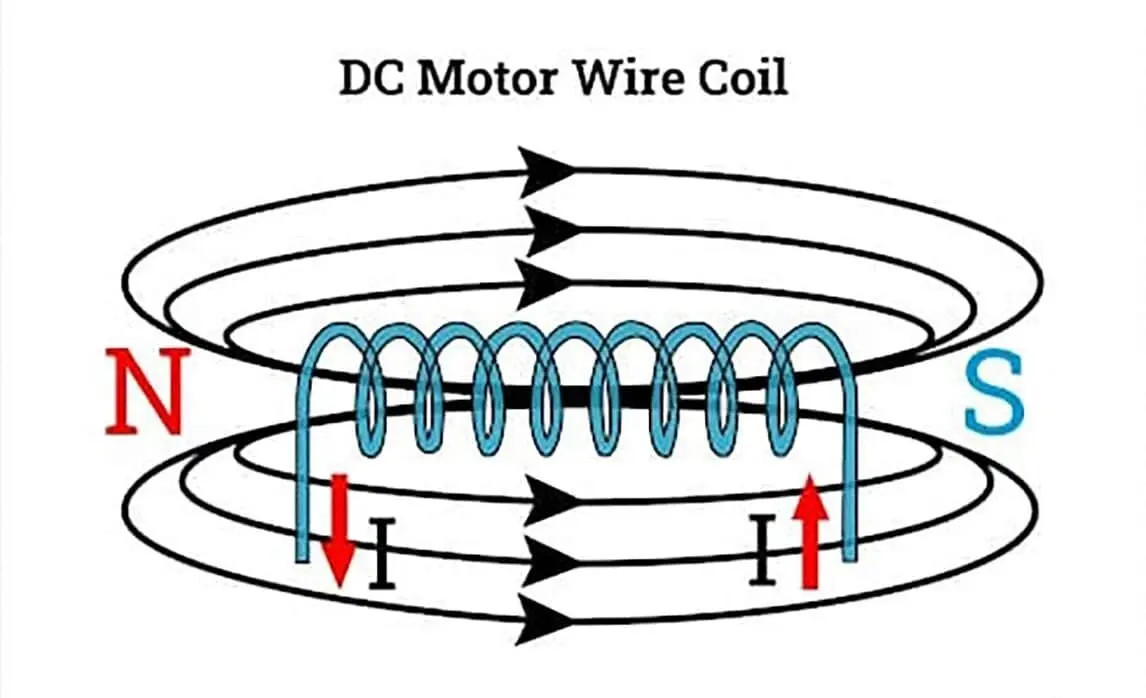

Các cuộn dây đồng được quấn trên Rotor (phần ứng) của động cơ DC

Các cuộn dây (coil) là các dây dẫn (thường bằng đồng) được quấn trong các rãnh trên lõi rotor. Khi dòng điện DC chạy qua các cuộn dây này, chúng tạo ra từ trường riêng tương tác với từ trường của stator. Số lượng và cách bố trí cuộn dây ảnh hưởng đến đặc tính hoạt động và độ mượt mà của chuyển động quay. Động cơ DC thường có ít nhất ba cuộn dây để đảm bảo chuyển động quay liên tục và trơn tru, tránh bị kẹt ở một vị trí. Mỗi cuộn dây được đấu nối với các phiến đồng trên bộ chỉnh lưu.

Chổi than

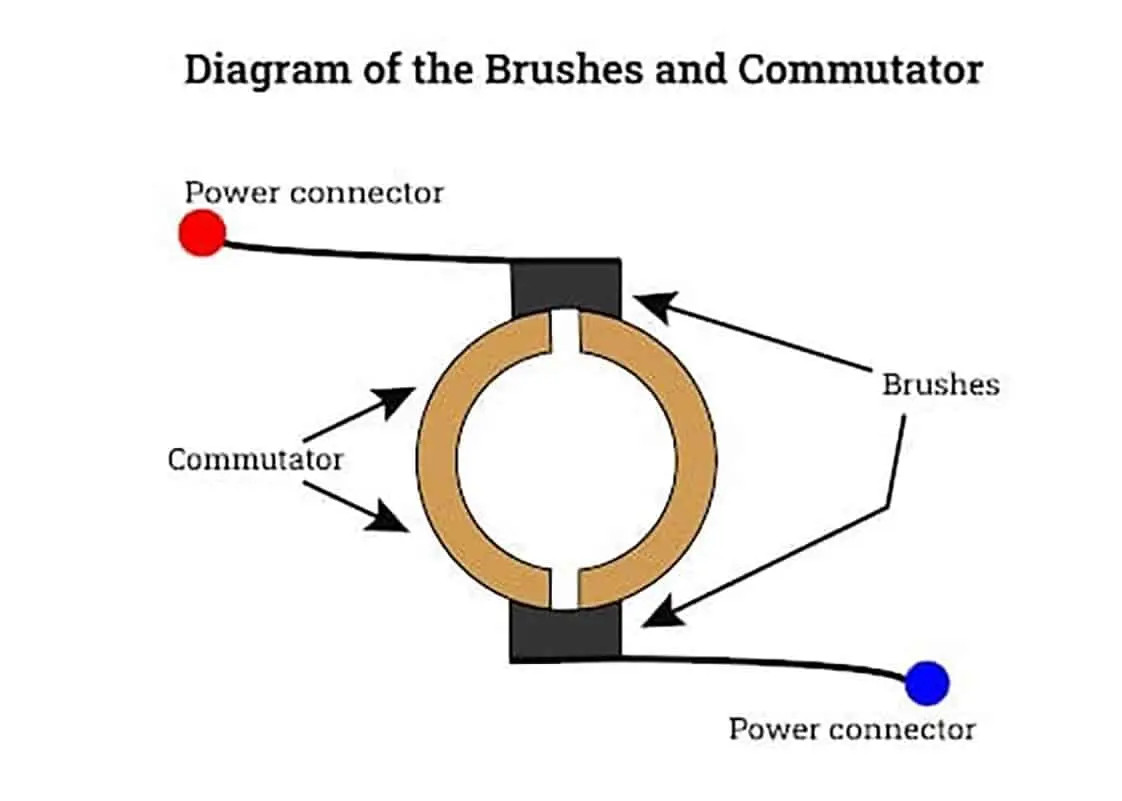

Bàn chải (Brushes) vành góp (Commutator) truyền điện vào cuộn dây Rotor trong động cơ DC

Chổi than (brushes) là các khối vật liệu dẫn điện (thường làm bằng carbon) tiếp xúc với bộ chỉnh lưu quay. Chúng có nhiệm vụ truyền dòng điện từ nguồn cấp bên ngoài vào các cuộn dây phần ứng thông qua bộ chỉnh lưu. Chổi than được giữ áp sát vào bộ chỉnh lưu bằng lò xo và sẽ bị mài mòn theo thời gian do ma sát.

Bộ chỉnh lưu

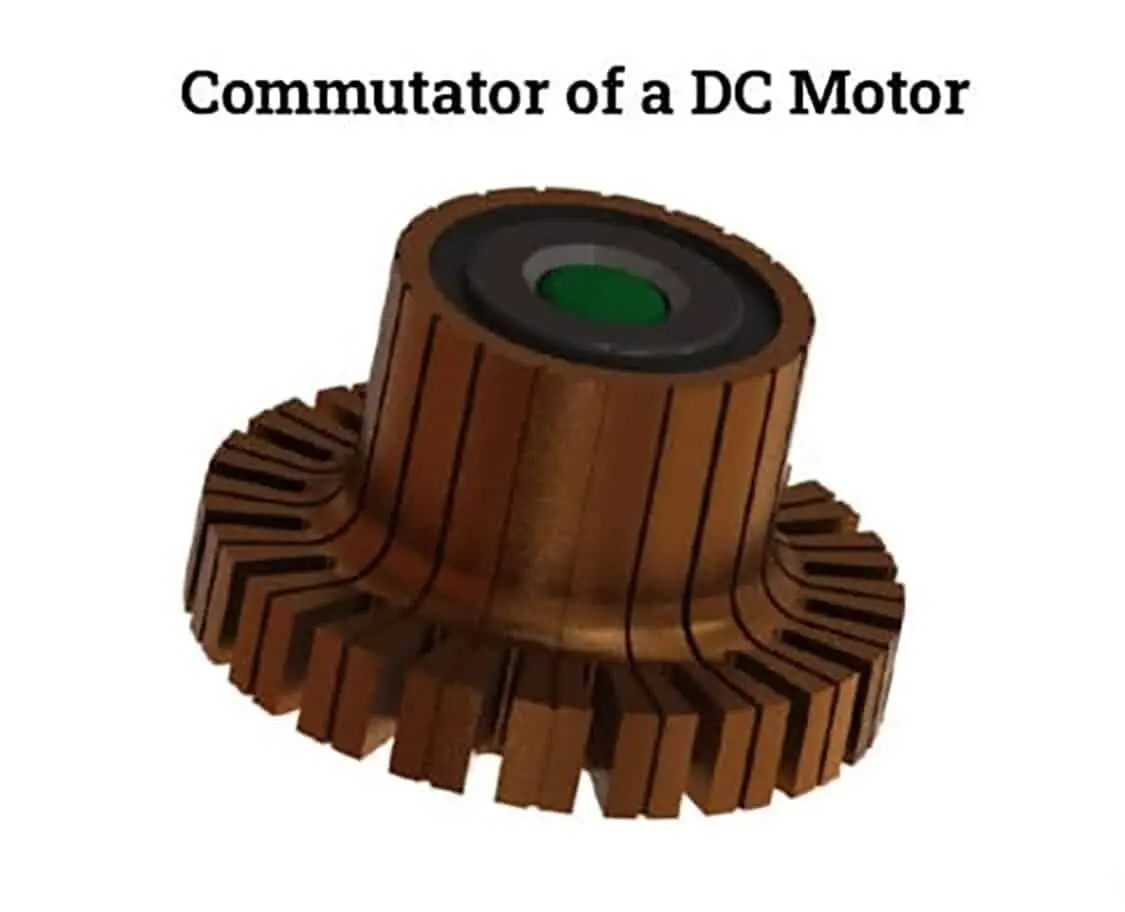

Bộ chỉnh lưu (Commutator) – thành phần quan trọng đảo chiều dòng điện trong động cơ DC chổi than

Bộ chỉnh lưu (commutator), còn gọi là vành góp, là một tập hợp các phiến đồng hình cung được sắp xếp thành một vòng tròn và gắn trên trục rotor, cách điện với nhau và với trục. Mỗi cặp phiến đồng được nối với một cuộn dây trên rotor. Khi rotor quay, các phiến đồng lần lượt tiếp xúc với chổi than cố định, làm nhiệm vụ tự động đảo chiều dòng điện trong từng cuộn dây khi cuộn dây đó di chuyển qua các cực từ của stator. Quá trình đảo chiều này đảm bảo lực tác dụng lên cuộn dây luôn tạo ra momen quay theo cùng một chiều, giúp động cơ quay liên tục.

Ứng dụng đa dạng của Động cơ DC

Nhờ khả năng điều khiển linh hoạt và hiệu suất tốt, động cơ DC được ứng dụng rất rộng rãi:

• Thiết bị gia dụng: Quạt điện, máy sấy tóc, máy hút bụi, máy trộn, ổ đĩa CD/DVD, máy giặt (trong một số mẫu).
• Công nghiệp: Băng tải, máy in, máy dệt, robot công nghiệp, hệ thống nâng hạ, máy công cụ, thiết bị đóng gói.
• Giao thông vận tải: Xe điện, đầu máy xe lửa, xe nâng, xe golf, motor gạt nước trên ô tô.
• Điện tử và tự động hóa: Robot di động, cánh tay robot nhỏ, máy in 3D (motor bước là một loại động cơ DC), ổ cứng máy tính, camera, thiết bị đo lường.
• Thiết bị y tế: Bơm tiêm tự động, thiết bị phẫu thuật.
• Thiết bị cầm tay: Máy khoan pin, máy cưa cầm tay.

So sánh Động cơ DC và Động cơ AC: Lựa chọn nào tối ưu?

Động cơ DC và động cơ AC đều có chức năng biến đổi năng lượng điện thành cơ năng, nhưng cách hoạt động và đặc điểm của chúng khác nhau, dẫn đến những ưu nhược điểm riêng và phù hợp với các ứng dụng khác nhau. Việc so sánh giúp chúng ta hiểu tại sao động cơ DC ngày càng phổ biến trong nhiều lĩnh vực hiện đại.

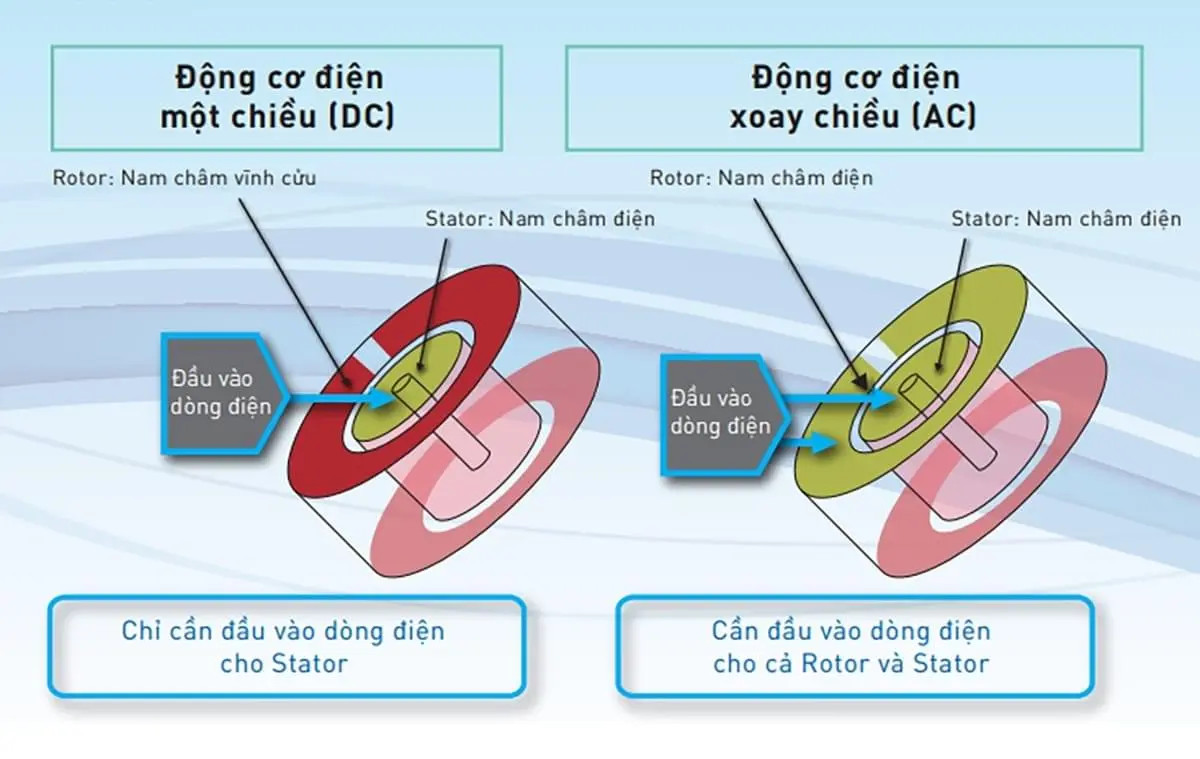

Bảng hoặc hình ảnh minh họa so sánh các đặc điểm giữa động cơ DC và động cơ AC

Dưới đây là bảng so sánh một số tiêu chí quan trọng:

Tiêu chí	Động cơ DC (Điện một chiều)	Động cơ AC (Điện xoay chiều)
Nguồn cấp	Dòng điện một chiều (DC)	Dòng điện xoay chiều (AC)
Cấu tạo	Phức tạp hơn (có chổi than, bộ chỉnh lưu trong loại truyền thống; cần bộ điều khiển điện tử cho BLDC)	Đơn giản hơn (đặc biệt là động cơ cảm ứng)
Điều khiển tốc độ	Dễ dàng và chính xác bằng cách thay đổi điện áp/dòng điện. Dải tốc độ rộng.	Phức tạp hơn, thường cần biến tần (VFD) để điều chỉnh tốc độ mượt mà.
Hiệu suất	Cao hơn (đặc biệt là BLDC)	Thường thấp hơn, đặc biệt ở tải nhẹ.
Độ bền	Cao hơn (BLDC do không có chổi than mài mòn). Trung bình trên 15 năm (DC)	Trung bình khoảng 10 năm (AC)
Độ ồn	Rất êm ái (đặc biệt là BLDC)	Thường ồn hơn do ma sát, cấu trúc đơn giản.
Kích thước/Trọng lượng	Nhỏ gọn, nhẹ hơn (đặc biệt là BLDC và nam châm vĩnh cửu). Nhẹ hơn ~30% (DC)	Lớn và nặng hơn cùng công suất.
Mô-men khởi động	Thường rất cao (loại nối tiếp). Cao (các loại khác).	Thay đổi tùy loại, thường cần dòng khởi động lớn.
Nhiễu điện từ (EMI)	Thấp (BLDC). Có thể có tia lửa (động cơ chổi than).	Có thể tạo ra nhiễu điện từ.
Điện áp sử dụng	Thường sử dụng điện áp thấp (ví dụ: 5V, 12V, 24V).	Thường sử dụng điện áp lưới (ví dụ: 220V, 380V).
Giá thành	Ban đầu thường cao hơn (đặc biệt là BLDC và hệ thống điều khiển).	Ban đầu thường thấp hơn (đặc biệt là động cơ cảm ứng).

Như vậy, động cơ DC, đặc biệt là loại không chổi than (BLDC), mang lại nhiều ưu điểm vượt trội về hiệu suất, khả năng điều khiển chính xác và độ bền, là lựa chọn tối ưu cho nhiều ứng dụng hiện đại đòi hỏi hiệu suất cao và điều khiển linh hoạt.

Một số câu hỏi thường gặp về DC Motor

Động cơ DC được phát minh khi nào?

Động cơ DC đầu tiên được phát minh bởi William Sturgeon vào năm 1886.

Động cơ DC có thể chạy bằng AC không?

Thông thường, động cơ DC được thiết kế để chạy bằng nguồn điện một chiều. Tuy nhiên, có một loại động cơ đặc biệt gọi là “Động cơ vạn năng” (Universal Motor) có cấu tạo tương tự động cơ DC nối tiếp, nhưng được thiết kế để có thể hoạt động được với cả nguồn điện AC và DC. Loại này thường thấy trong máy khoan tay, máy hút bụi, máy sấy tóc. Động cơ DC thông thường sẽ không hoạt động ổn định hoặc có thể bị hỏng nếu cấp nguồn AC trực tiếp.

Universal Motor là gì?

Universal Motor là một loại động cơ điện có thể chạy được trên cả dòng điện xoay chiều (AC) và dòng điện một chiều (DC). Cấu tạo của nó tương tự như động cơ DC nối tiếp, với cuộn dây phần ứng và cuộn dây kích từ đấu nối tiếp. Khi chạy bằng AC, dòng điện trong cả cuộn dây phần ứng và kích từ cùng đổi chiều đồng thời, đảm bảo momen xoắn vẫn giữ nguyên một hướng, mặc dù có sự dao động.

Tại sao động cơ DC (đặc biệt BLDC) lại được ưa chuộng trong nhiều ứng dụng hiện đại?

Động cơ DC, đặc biệt là BLDC, được ưa chuộng vì những lý do đã nêu trong phần ưu điểm: hiệu suất năng lượng vượt trội (tiết kiệm điện), hoạt động êm ái, tuổi thọ cao, kích thước nhỏ gọn, trọng lượng nhẹ, và quan trọng nhất là khả năng điều khiển tốc độ và momen cực kỳ chính xác và linh hoạt thông qua bộ điều khiển điện tử. Điều này rất cần thiết cho các ứng dụng đòi hỏi hiệu năng cao, độ chính xác và hiệu quả sử dụng năng lượng như xe điện, robot, thiết bị tự động hóa, máy in 3D, và nhiều thiết bị thông minh khác.

Kết luận

Qua bài viết này, chúng ta đã cùng tìm hiểu chi tiết động cơ DC là gì, từ định nghĩa, nguyên lý hoạt động, cấu tạo đến các loại phổ biến và ưu điểm vượt trội so với động cơ AC. Động cơ DC, với khả năng điều khiển chính xác, hiệu suất cao và kích thước gọn nhẹ, ngày càng khẳng định vai trò không thể thiếu trong rất nhiều lĩnh vực kỹ thuật và đời sống hiện đại, từ các thiết bị điện tử nhỏ gọn đến các hệ thống công nghiệp phức tạp.

Đối với những ai quan tâm đến các dự án điện tử, tự động hóa, robot hay máy in 3D, việc hiểu rõ về động cơ DC và các loại khác nhau của nó là vô cùng quan trọng để có thể lựa chọn được loại động cơ phù hợp nhất, đảm bảo hiệu suất và độ bền cho hệ thống của mình. Động cơ DC chính là trái tim của nhiều thiết bị thông minh và cơ cấu chuyển động ngày nay.
