Diode Chỉnh Lưu Cầu 3 Pha SKBPC3516: Giải Mã Sức Mạnh Chuyển Đổi Nguồn Điện

Trong thế giới linh kiện điện tử đầy biến động, việc chuyển đổi dòng điện xoay chiều (AC) sang dòng điện một chiều (DC) luôn là một nhiệm vụ thiết yếu, đặc biệt là trong các ứng dụng công suất lớn. Và khi nhắc đến giải pháp hiệu quả cho hệ thống 3 pha, diode chỉnh lưu cầu 3 pha SKBPC3516 nổi lên như một cái tên đáng tin cậy. Đây không chỉ là một linh kiện đơn thuần, mà còn là trái tim của nhiều hệ thống điện công nghiệp và dân dụng, nơi mà sự ổn định và hiệu suất được đặt lên hàng đầu.

Với khả năng chịu dòng lên đến 35 Ampe và điện áp ngược tối đa 1600 Volt, SKBPC3516 chứng minh sức mạnh của mình trong việc cung cấp nguồn DC ổn định từ nguồn AC 3 pha. Nếu bạn đang tìm hiểu sâu hơn về loại linh kiện này hoặc muốn biết cách chúng hoạt động, bài viết này, được biên soạn bởi Linhkien283, sẽ mang đến cho bạn một cái nhìn toàn diện. Từ cấu tạo, nguyên lý hoạt động cho đến các ứng dụng thực tế, chúng ta sẽ cùng nhau khám phá lý do tại sao SKBPC3516 lại quan trọng đến vậy. Để hiểu rõ hơn về các khái niệm cơ bản trong điện tử, bạn có thể tham khảo bài viết về ic là ký hiệu của linh kiện điện tử nào.

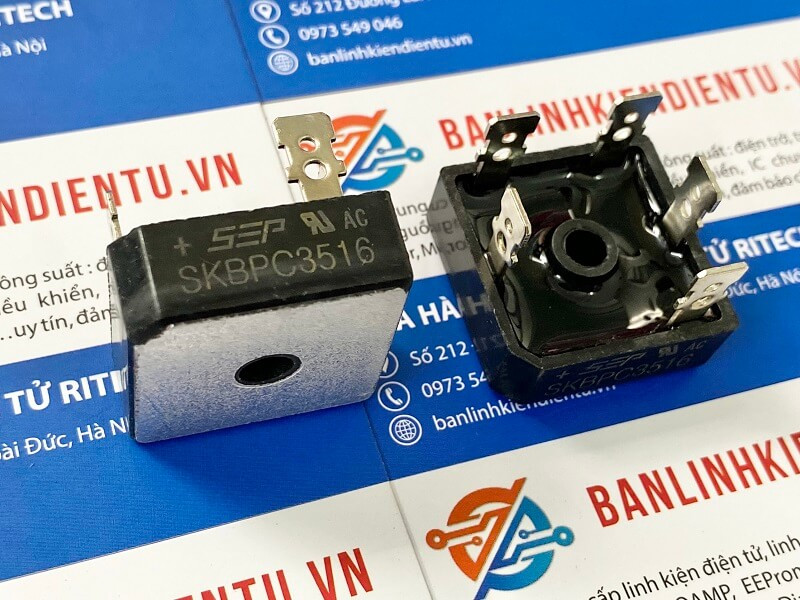

Diode chỉnh lưu cầu 3 pha SKBPC3516

Cấu Tạo và Sơ Đồ Chân của Diode Chỉnh Lưu Cầu 3 Pha SKBPC3516

Để hiểu được sức mạnh của diode chỉnh lưu cầu 3 pha SKBPC3516, chúng ta cần nhìn sâu vào cấu tạo của nó. Giống như một cỗ máy được thiết kế tinh xảo, mỗi bộ phận đều có vai trò quan trọng trong việc đảm bảo hiệu suất và độ bền của linh kiện này.

Vỏ Diode (Case): Đây là lớp bảo vệ bên ngoài, thường được chế tạo từ các vật liệu cách điện và chịu nhiệt cực tốt, ví dụ như nhựa epoxy hoặc kim loại phủ cách điện. Lớp vỏ này không chỉ giúp bảo vệ các thành phần bên trong khỏi tác động môi trường mà còn đóng vai trò quan trọng trong việc tản nhiệt, đặc biệt khi linh kiện hoạt động ở dòng điện cao.
Các Diode Chỉnh Lưu: Trái tim của SKBPC3516 là sáu diode được sắp xếp theo một cấu hình cầu đặc biệt dành cho hệ thống 3 pha. Mỗi pha của nguồn điện xoay chiều được kết nối với hai diode, tạo thành một mạch cầu vững chắc, đảm bảo dòng điện luôn được dẫn theo một chiều duy nhất.
Chân Kết Nối: SKBPC3516 có tổng cộng bốn chân kết nối. Trong đó, ba chân được sử dụng để nhận nguồn điện xoay chiều 3 pha (input AC), và một chân còn lại là đầu ra cho dòng điện một chiều (output DC) đã được chỉnh lưu. Sự phân chia rõ ràng này giúp việc lắp đặt và tích hợp vào mạch điện trở nên dễ dàng và chính xác.
Bộ phận Tản Nhiệt: Một trong những yếu tố then chốt giúp SKBPC3516 duy trì hiệu suất ở mức dòng cao chính là khả năng tản nhiệt hiệu quả. Linh kiện này thường được tích hợp sẵn các cánh tản nhiệt hoặc được thiết kế để dễ dàng gắn thêm các bộ tản nhiệt bên ngoài. Nhiệt độ là kẻ thù của mọi linh kiện bán dẫn, và việc kiểm soát tốt nhiệt độ sẽ giúp kéo dài tuổi thọ, đồng thời đảm bảo diode hoạt động ổn định và đáng tin cậy.

Mỗi chi tiết trong cấu tạo của diode chỉnh lưu cầu 3 pha SKBPC3516 đều được tính toán kỹ lưỡng, nhằm mang lại một giải pháp chỉnh lưu mạnh mẽ và bền bỉ cho các yêu cầu công nghiệp.

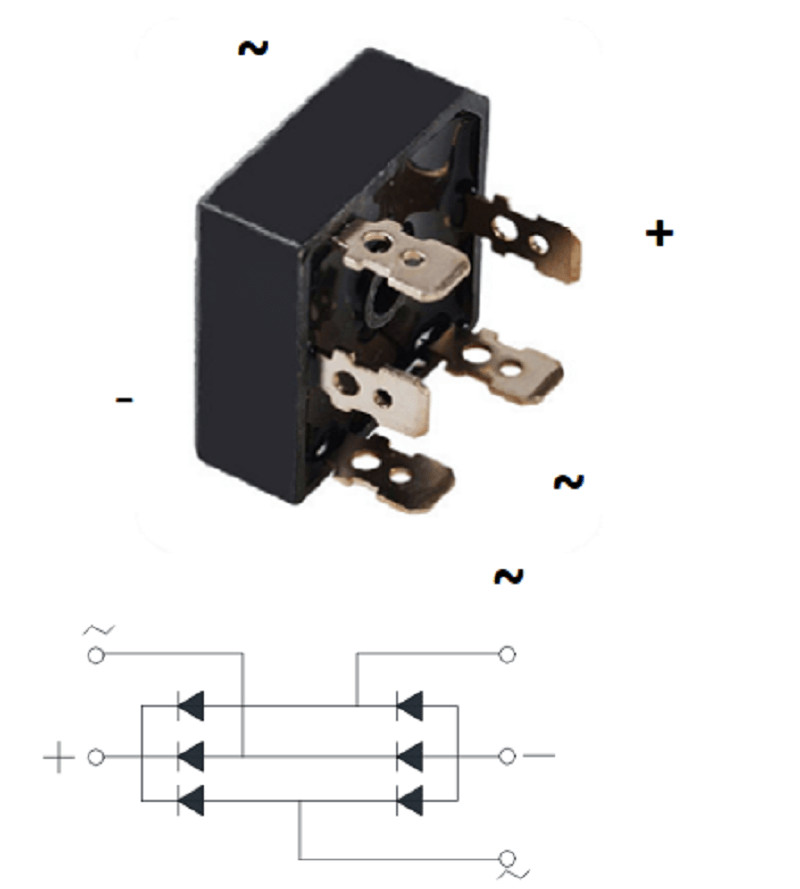

Sơ đồ mạch và cấu tạo chân của SKBPC3516

Nguyên Lý Hoạt Động của Diode Chỉnh Lưu Cầu 3 Pha

Hiểu được nguyên lý hoạt động là chìa khóa để khai thác tối đa tiềm năng của diode chỉnh lưu cầu 3 pha SKBPC3516. Khác với chỉnh lưu một pha thường thấy trong các thiết bị gia dụng nhỏ, hệ thống 3 pha mang lại hiệu suất cao hơn và dòng DC ổn định hơn, đặc biệt quan trọng trong môi trường công nghiệp.

Chỉnh Lưu 3 Pha Toàn Kỳ: SKBPC3516 sử dụng cấu hình cầu 3 pha để chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC) theo kiểu toàn kỳ. Điều này có nghĩa là cả nửa chu kỳ dương và nửa chu kỳ âm của mỗi pha đều được sử dụng để tạo ra dòng DC. Trong một hệ thống 3 pha, ba dạng sóng AC được lệch pha 120 độ so với nhau. Diode chỉnh lưu cầu 3 pha sẽ sử dụng sáu diode, chia thành hai nhóm (ba diode cho nửa chu kỳ dương và ba diode cho nửa chu kỳ âm), để chỉnh lưu đồng thời cả ba pha.
Dòng Điện và Sự Dẫn Truyền: Khi dòng điện AC từ nguồn 3 pha đi vào các chân kết nối của SKBPC3516, các diode bên trong sẽ hoạt động theo nguyên tắc “van một chiều”. Tức là, chúng chỉ cho phép dòng điện chạy qua theo một hướng duy nhất – từ anode sang cathode. Nhờ sự sắp xếp thông minh của sáu diode, tại bất kỳ thời điểm nào, sẽ luôn có một cặp diode được phân cực thuận (forward-biased) và dẫn điện, đảm bảo một đường dẫn liên tục cho dòng điện chảy qua tải theo một chiều cố định, tạo ra dòng điện DC ở đầu ra.
Điện Áp Ngược và Độ Bền: Một yếu tố quan trọng khác là khả năng chịu điện áp ngược của các diode. SKBPC3516 được thiết kế để có thể chịu được điện áp ngược lên đến 1600V. Điện áp ngược là điện áp mà diode phải chịu khi nó không dẫn điện. Khả năng chịu điện áp ngược cao này đảm bảo an toàn và ổn định cho hệ thống, đặc biệt trong các ứng dụng có điện áp lớn, giúp bảo vệ linh kiện khỏi bị hỏng do quá áp.

Nhờ cơ chế hoạt động tinh vi này, diode chỉnh lưu cầu 3 pha SKBPC3516 tạo ra một nguồn DC có độ gợn sóng (ripple) thấp hơn đáng kể so với chỉnh lưu một pha, mang lại nguồn điện ổn định và đáng tin cậy cho các thiết bị nhạy cảm.

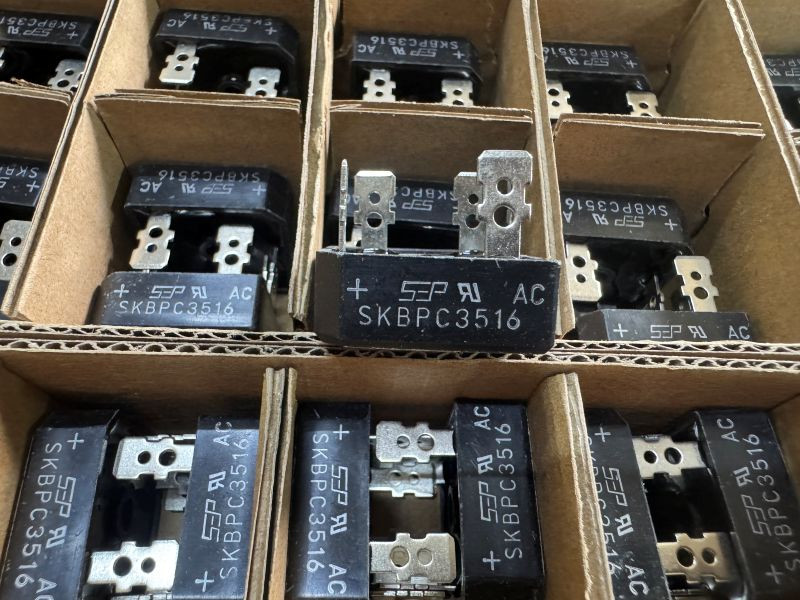

Cận cảnh diode chỉnh lưu cầu 3 pha SKBPC3516

Thông Số Kỹ Thuật Chi Tiết của Diode Chỉnh Lưu Cầu 3 Pha SKBPC3516

Khi lựa chọn bất kỳ linh kiện điện tử nào, việc nắm rõ các thông số kỹ thuật là điều cực kỳ quan trọng. Đối với diode chỉnh lưu cầu 3 pha SKBPC3516, các chỉ số này không chỉ giúp bạn hiểu rõ khả năng của nó mà còn đảm bảo sự tương thích và an toàn cho hệ thống điện của bạn. Đây là những thông số chính mà các kỹ sư và nhà thiết kế mạch luôn cần lưu ý:

Loại linh kiện: Diode chỉnh lưu cầu 3 pha (3-Phase Bridge Rectifier). Đây là điểm khác biệt cốt lõi, chuyên dụng cho hệ thống 3 pha, mang lại hiệu quả cao hơn các loại chỉnh lưu đơn pha truyền thống.
Dòng điện trung bình thuận (Average Forward Current – I_F): 35A. Con số này cho biết dòng điện một chiều tối đa mà SKBPC3516 có thể xử lý liên tục mà không bị hỏng. Với 35A, nó phù hợp cho nhiều ứng dụng công suất trung bình đến cao.
Điện áp ngược tối đa (Maximum Reverse Voltage – V_R): 1600V. Đây là điện áp ngược cao nhất mà diode có thể chịu đựng trước khi bị đánh thủng. Khả năng chịu 1600V cho thấy linh kiện này được thiết kế cho các môi trường điện áp cao, đảm bảo độ bền và an toàn.
Số diode trong cầu: 6 diode (cấu hình cầu 3 pha). Như đã đề cập ở phần cấu tạo, 6 diode này tạo thành một mạch cầu toàn kỳ, tận dụng tối đa cả hai nửa chu kỳ của mỗi pha AC.
Kiểu vỏ (Package): SKBPC (vỏ kim loại, dạng cầu chỉnh lưu). Kiểu vỏ này thường có thiết kế chắc chắn, giúp tản nhiệt tốt và dễ dàng lắp đặt vào các hệ thống.
Điện áp thuận tối đa (Maximum Forward Voltage Drop – V_F): 1.1V (ở 17.5A, 25°C). Đây là lượng điện áp bị “mất” trên diode khi nó đang dẫn điện. Giá trị V_F càng thấp thì tổn hao năng lượng càng ít, giúp tăng hiệu suất.
Dòng điện đỉnh không lặp lại (Non-Repetitive Peak Forward Current – I_FSM): 400A. Đây là khả năng chịu đựng dòng điện tăng đột biến trong thời gian rất ngắn (ví dụ: khi khởi động) mà không bị hỏng. 400A là một giá trị khá cao, cho thấy khả năng chống chịu quá tải nhất thời tốt của SKBPC3516.
Dòng điện rò ngược tối đa (Maximum Reverse Leakage Current – I_R): 10µA (ở 1600V, 25°C). Đây là lượng dòng điện rất nhỏ vẫn chảy qua diode khi nó bị phân cực ngược. Giá trị I_R càng thấp thì diode càng lý tưởng và ít tổn hao.
Tần số làm việc: Phù hợp cho tần số công nghiệp (50/60Hz). Đảm bảo hoạt động ổn định trong các hệ thống điện lưới tiêu chuẩn.
Nhiệt độ hoạt động (Operating Junction Temperature – T_J): -55°C đến +150°C. Biên độ nhiệt rộng này cho phép SKBPC3516 hoạt động bền bỉ trong nhiều môi trường khác nhau, từ lạnh giá đến nóng bức.
Nhiệt độ lưu trữ (Storage Temperature – T_STG): -55°C đến +150°C.
Điện trở nhiệt (Thermal Resistance – R_thJC): 1.5°C/W (junction to case). Điện trở nhiệt thấp cho thấy khả năng truyền nhiệt từ mối nối (junction) ra vỏ (case) rất hiệu quả, giúp linh kiện duy trì nhiệt độ ổn định hơn.

Hiểu rõ những thông số này sẽ giúp bạn dễ dàng tích hợp SKBPC3516 vào các thiết kế mạch của mình, đảm bảo cả hiệu suất lẫn tuổi thọ cho toàn bộ hệ thống. Nếu muốn đào sâu hơn về kiến thức này, việc tham khảo một giáo trình linh kiện điện tử bách khoa có thể sẽ rất hữu ích.

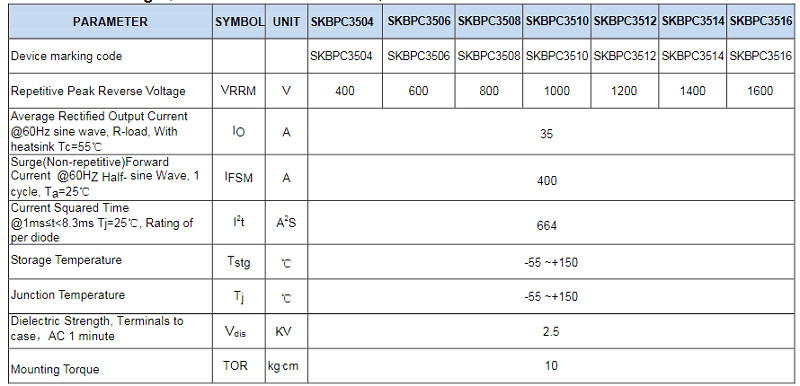

Bảng thông số kỹ thuật chi tiết của SKBPC3516

Hướng Dẫn Đo và Kiểm Tra Diode Cầu 3 Pha SKBPC3516

Kiểm tra định kỳ hoặc khi có sự cố là một phần không thể thiếu để đảm bảo hệ thống hoạt động ổn định. Đối với diode chỉnh lưu cầu 3 pha SKBPC3516, việc đo và kiểm tra có thể thực hiện khá đơn giản bằng một chiếc đồng hồ vạn năng (VOM) ở chế độ đo diode.

Các bước chuẩn bị và thực hiện:

Chuẩn bị Dụng cụ: Đầu tiên, bạn cần có một chiếc đồng hồ vạn năng (VOM) hoặc đồng hồ đo đa năng điện tử (DMM). Chuyển đồng hồ sang chế độ đo diode (thường có biểu tượng diode hoặc ký hiệu Ω với âm thanh bíp). Đảm bảo pin của đồng hồ còn tốt để có kết quả chính xác.
Xác định các Chân Diode bên trong: Mặc dù SKBPC3516 là một khối cầu, bên trong nó vẫn là 6 diode. Bạn cần hình dung hoặc tham khảo sơ đồ chân để biết mỗi chân AC (có 3 chân) và chân DC (+) hay DC (-) của cầu kết nối với những diode nào. Thông thường, 3 chân AC là các đầu vào, và 1 chân là DC (+), 1 chân là DC (-). Tuy nhiên, với SKBPC3516 chỉ có 4 chân (3 AC và 1 DC), điều này có nghĩa là chân còn lại của DC có thể là vỏ (case) hoặc một cấu hình đặc biệt. Trong trường hợp này, chúng ta sẽ kiểm tra từng cặp chân liên quan đến diode.
- Đối với các diode trong cầu: Mỗi pha AC sẽ đi qua hai diode để tạo ra đầu ra DC. Do đó, bạn sẽ cần kiểm tra giữa mỗi chân AC và chân DC (+), cũng như giữa mỗi chân AC và chân DC (-). Nếu chỉ có một chân DC, bạn sẽ kiểm tra giữa 3 chân AC với chân DC đó, và giữa các chân AC với nhau nếu cần.
Thực hiện Đo Diode:
- Bước 1: Đo phân cực thuận (Forward Bias): Đặt que đỏ (thường là dương) của đồng hồ vào chân anode (P) và que đen (thường là âm) vào chân cathode (N) của một diode giả định trong cầu. (Ví dụ: đặt que đỏ vào một chân AC, que đen vào chân DC(+). Sau đó đảo lại).
- Bước 2: Đọc Giá trị: Nếu diode còn tốt và đang được phân cực thuận, đồng hồ sẽ hiển thị một giá trị điện áp rơi thuận, thường nằm trong khoảng từ 0.4V đến 0.7V. Một số đồng hồ có thể kêu “bíp” để báo hiệu đường dẫn.
- Bước 3: Đo phân cực ngược (Reverse Bias): Bây giờ, hãy đảo ngược que đo. Đặt que đỏ vào chân cathode và que đen vào chân anode.
- Bước 4: Đọc Giá trị Ngược: Nếu diode hoạt động bình thường, nó sẽ chặn dòng điện theo hướng này, và đồng hồ sẽ hiển thị giá trị vô cùng (OL – Open Loop hoặc 1 trên màn hình LCD, tùy loại đồng hồ) hoặc không có tiếng kêu. Điều này cho thấy diode không bị rò rỉ hoặc bị chập.
Kiểm Tra Tất Cả Diode: Lặp lại quy trình đo phân cực thuận và ngược cho tất cả sáu “diode” trong cấu hình cầu chỉnh lưu. Tức là, bạn sẽ kiểm tra các cặp chân giữa mỗi chân AC và chân DC, cũng như giữa các chân AC với nhau (nếu có diode bảo vệ).
- Nếu bất kỳ diode nào trong cầu bị chập (đo cả hai chiều đều có giá trị thấp hoặc bằng 0) hoặc bị hở mạch (đo cả hai chiều đều OL), thì toàn bộ diode chỉnh lưu cầu 3 pha SKBPC3516 đó có thể đã hỏng và cần được thay thế.

Việc kiểm tra này tương tự như cách chúng ta kiểm tra các diode thông thường, nhưng cần sự cẩn trọng hơn trong việc xác định các cặp chân tương ứng với từng diode bên trong cấu trúc cầu.

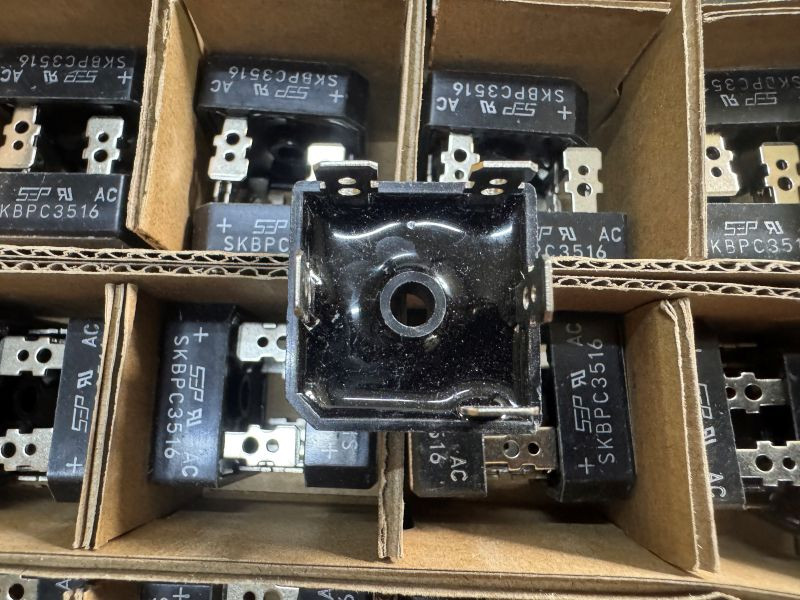

Hướng dẫn kiểm tra diode cầu 3 pha bằng đồng hồ vạn năng

Các Ứng Dụng Thực Tế của Diode Chỉnh Lưu Cầu 3 Pha SKBPC3516

Nhờ khả năng chuyển đổi dòng AC 3 pha thành DC ổn định với hiệu suất cao, diode chỉnh lưu cầu 3 pha SKBPC3516 đã trở thành một linh kiện không thể thiếu trong nhiều lĩnh vực công nghiệp và điện tử. Sự bền bỉ và khả năng xử lý dòng điện lớn của nó mở ra vô vàn ứng dụng quan trọng, đảm bảo hoạt động trơn tru cho các hệ thống phức tạp.

Trong Môi Trường Công Nghiệp Nặng: Đây là lĩnh vực mà SKBPC3516 phát huy tối đa sức mạnh. Chúng được sử dụng rộng rãi trong các bộ chỉnh lưu công suất lớn, cung cấp nguồn DC ổn định cho các máy móc công nghiệp nặng như máy hàn (đặc biệt là máy hàn hồ quang), máy phát điện, các hệ thống điều khiển động cơ biến tần (variable speed drives) cho động cơ lớn trong nhà máy. Khả năng chịu dòng cao giúp nó hoạt động tin cậy trong những môi trường đòi hỏi công suất liên tục và ổn định.
Thiết Bị Điện Tử và Nguồn Cung Cấp: Mặc dù được thiết kế cho công suất lớn, SKBPC3516 cũng góp mặt trong các thiết bị điện tử yêu cầu nguồn DC chất lượng cao. Chúng là một thành phần quan trọng trong các bộ nguồn DC, cung cấp điện áp ổn định cho các mạch điện tử nhạy cảm, bộ sạc pin công nghiệp hoặc các hệ thống điện tử yêu cầu dòng điện lớn, giảm thiểu độ gợn sóng để bảo vệ các linh kiện khác. Các bộ UPS (Uninterruptible Power Supplies) cũng thường sử dụng chỉnh lưu cầu 3 pha để đảm bảo nguồn điện liên tục và ổn định.
Hệ Thống Năng Lượng Tái Tạo: Với sự phát triển của năng lượng xanh, diode chỉnh lưu cầu 3 pha SKBPC3516 càng trở nên quan trọng. Chúng được ứng dụng trong các hệ thống năng lượng mặt trời và gió để chuyển đổi dòng điện xoay chiều do inverter tạo ra (từ nguồn DC của pin mặt trời hoặc tuabin gió) thành dòng điện một chiều có thể lưu trữ trong ắc quy hoặc tích hợp vào lưới điện. Hiệu suất chuyển đổi cao và độ tin cậy là những yếu tố then chốt giúp các hệ thống này hoạt động hiệu quả.
Các Ứng Dụng Khác: Ngoài ra, SKBPC3516 còn được tìm thấy trong các hệ thống tự động hóa, điều khiển thang máy, các hệ thống điện trên tàu thuyền, xe điện và nhiều thiết bị điện áp cao khác, nơi mà việc chuyển đổi AC sang DC một cách hiệu quả và đáng tin cậy là tối quan trọng.

Nhìn chung, diode chỉnh lưu cầu 3 pha SKBPC3516 là một linh kiện đa năng, đáp ứng được nhu cầu của nhiều ngành công nghiệp, từ sản xuất nặng đến các giải pháp năng lượng hiện đại, minh chứng cho vai trò không thể thiếu của các linh kiện bán dẫn trong cuộc sống. Để hiểu thêm về các linh kiện hoạt động theo nguyên lý tương tự, bạn có thể đọc thêm về em hãy nêu nguyên lý làm việc của đèn led.

Diode chỉnh lưu cầu 3 pha trong ứng dụng công nghiệp

Kích Thước và Datasheet của Diode Chỉnh Lưu Cầu 3 Pha SKBPC3516

Việc nắm rõ kích thước vật lý của một linh kiện là vô cùng cần thiết trong quá trình thiết kế và lắp đặt mạch điện, đặc biệt là khi làm việc với các hệ thống công suất lớn. Diode chỉnh lưu cầu 3 pha SKBPC3516 cũng không ngoại lệ. Kích thước tiêu chuẩn của nó giúp các kỹ sư dễ dàng tính toán không gian, đảm bảo khả năng tản nhiệt tối ưu và tương thích với các vỏ hộp thiết bị hiện có.

Mỗi nhà sản xuất có thể có những biến thể nhỏ về kích thước, nhưng nhìn chung, các mẫu SKBPC3516 đều tuân theo một khuôn khổ chung, được thiết kế để tối ưu hóa hiệu suất và khả năng tích hợp. Các bản vẽ kỹ thuật chi tiết thường cung cấp thông tin về chiều dài, chiều rộng, chiều cao, đường kính lỗ bắt vít (nếu có), và khoảng cách giữa các chân. Việc này giúp việc gia công vỏ máy hoặc thiết kế PCB (bo mạch in) trở nên chính xác hơn rất nhiều.

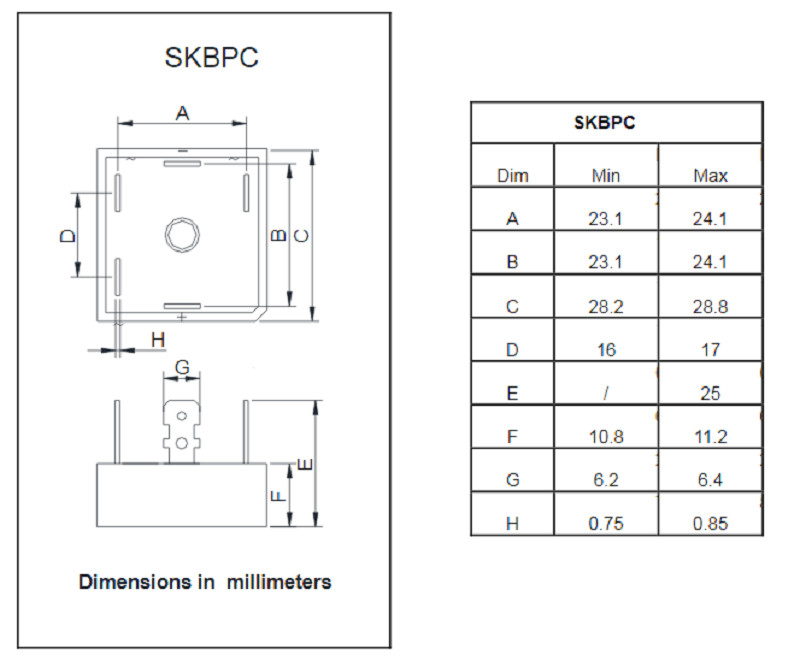

Bản vẽ kích thước chi tiết của SKBPC3516

Để có thông tin chính xác và đầy đủ nhất về kích thước cũng như toàn bộ thông số kỹ thuật khác của diode chỉnh lưu cầu 3 pha SKBPC3516, tài liệu “Datasheet” chính là nguồn tham khảo quan trọng nhất. Datasheet (bảng dữ liệu) là một tài liệu kỹ thuật do nhà sản xuất cung cấp, chứa tất cả các thông tin cần thiết về linh kiện, bao gồm:

Thông số điện: Dòng điện, điện áp, tần số, điện áp rơi thuận, dòng rò ngược, v.v.
Thông số nhiệt: Điện trở nhiệt, nhiệt độ hoạt động và lưu trữ.
Đặc tuyến V-I: Biểu đồ mô tả mối quan hệ giữa điện áp và dòng điện.
Sơ đồ chân và bố trí linh kiện bên trong.
Bản vẽ kích thước chi tiết.
Các đường cong đặc trưng về hiệu suất, tản nhiệt.
Thông tin về tiêu chuẩn an toàn và chứng nhận (ví dụ UL recognition).

Khi làm việc với bất kỳ linh kiện nào, việc tham khảo datasheet là bắt buộc để đảm bảo bạn đang sử dụng đúng cách, đúng thông số, và an toàn cho ứng dụng của mình. Việc này giúp tránh các lỗi thiết kế, tối ưu hóa hiệu suất và kéo dài tuổi thọ của thiết bị.

Kết Luận

Có thể thấy, diode chỉnh lưu cầu 3 pha SKBPC3516 không chỉ là một linh kiện điện tử thông thường, mà còn là một giải pháp mạnh mẽ và đáng tin cậy cho việc chuyển đổi nguồn điện xoay chiều 3 pha thành một chiều. Với các thông số ấn tượng về dòng điện (35A) và điện áp (1600V), cùng với khả năng tản nhiệt hiệu quả, SKBPC3516 đã chứng tỏ vai trò không thể thiếu trong nhiều hệ thống công nghiệp nặng, thiết bị điện tử công suất lớn và các giải pháp năng lượng tái tạo.

Việc hiểu rõ cấu tạo, nguyên lý hoạt động, các thông số kỹ thuật chi tiết và đặc biệt là cách kiểm tra linh kiện này sẽ giúp các kỹ sư, nhà thiết kế và người dùng khai thác tối đa hiệu quả của nó. Từ việc lắp đặt đúng cách đến việc bảo trì và xử lý sự cố, mọi thông tin đều góp phần vào việc đảm bảo hệ thống điện của bạn hoạt động ổn định, an toàn và bền bỉ theo thời gian. Trong bối cảnh công nghệ ngày càng phát triển, các linh kiện như SKBPC3516 vẫn sẽ tiếp tục đóng vai trò quan trọng, hỗ trợ sự vận hành của hàng loạt thiết bị từ quy mô nhỏ đến các hệ thống công nghiệp khổng lồ. Và nếu gặp vấn đề với các thiết bị sử dụng diode, có thể kiến thức về cách sửa bóng đèn led sẽ cung cấp một góc nhìn thực tế về việc khắc phục sự cố.
