Khám Phá Thế Giới Linh Kiện Điện Tử: Điện Trở, Tụ Điện và Cuộn Cảm – Nền Tảng Mọi Mạch Điện

Trong thế giới điện tử bao la, ba cái tên: điện trở, tụ điện và cuộn cảm luôn được nhắc đến như những viên gạch nền móng, không thể thiếu trong bất kỳ mạch điện nào. Dù có vẻ đơn giản, nhưng chức năng của chúng lại vô cùng đa dạng và quan trọng, quyết định đến hiệu suất và sự ổn định của cả hệ thống. Hôm nay, hãy cùng Linhkien283 tìm hiểu sâu hơn về ba loại linh kiện điện tử thụ động này, từ công dụng, cấu tạo đến cách chúng ta có thể “đọc” được những giá trị ẩn chứa bên trong.

Điện Trở – Người Thợ Điều Tiết Dòng Điện

Điện trở, hay còn gọi là resistor, là một trong những linh kiện điện tử cơ bản và phổ biến nhất. Đúng như tên gọi, chức năng chính của nó là cản trở dòng điện đi qua, biến năng lượng điện thành nhiệt năng. Nhờ khả năng này, điện trở trở thành công cụ đắc lực để điều khiển dòng điện, phân chia điện áp và bảo vệ các linh kiện nhạy cảm khác trong mạch.

Thử nghĩ xem, nếu không có điện trở, dòng điện có thể tự do “chạy loạn”, gây quá tải và làm hỏng các bộ phận quý giá. Chính vì thế, điện trở như một “người gác cổng”, đảm bảo mọi thứ vận hành trong giới hạn an toàn. Nó giúp chúng ta kiểm soát lượng điện năng cung cấp cho từng phần của mạch, từ đó điều chỉnh độ sáng của đèn LED hay tốc độ quay của quạt điện tử chẳng hạn.

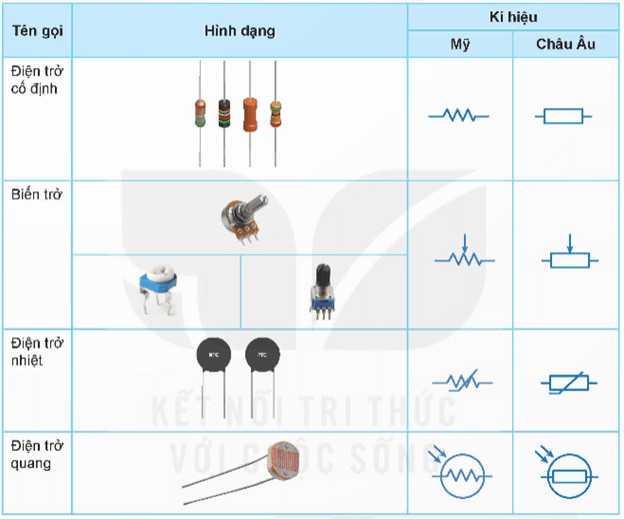

Kí hiệu và hình dạng một số loại điện trở

Công Dụng Đa Năng Của Điện Trở

Điện trở được sử dụng với nhiều mục đích khác nhau trong các mạch điện, làm cho chúng trở thành một trong những linh kiện điện tử thiết yếu nhất.

• Hạn chế và Điều chỉnh dòng điện: Đây là công dụng cơ bản nhất. Bằng cách mắc nối tiếp điện trở với một tải, ta có thể giảm dòng điện chạy qua tải đó. Ví dụ, trong một mạch LED, điện trở được dùng để đảm bảo dòng điện qua LED không vượt quá giới hạn, tránh làm cháy LED.
• Phân chia điện áp: Khi hai hoặc nhiều điện trở được mắc nối tiếp trong mạch, chúng sẽ tạo thành một cầu phân áp. Điều này cho phép chúng ta lấy ra một mức điện áp mong muốn từ một nguồn điện áp cao hơn. Đây là kỹ thuật rất hữu ích trong việc cung cấp điện áp phù hợp cho các linh kiện khác nhau trong cùng một hệ thống.
• Tạo tải giả và tiêu tán năng lượng: Trong một số ứng dụng, điện trở được dùng để tạo ra tải giả, tiêu tán năng lượng dư thừa dưới dạng nhiệt để bảo vệ nguồn cấp hoặc các linh kiện khác.
• Định thời gian (trong mạch RC): Khi kết hợp với tụ điện (RC circuit), điện trở có thể được dùng để tạo ra các hằng số thời gian, rất quan trọng trong các mạch định thời, tạo dao động hoặc lọc tín hiệu.

Thông Số Kỹ Thuật Quan Trọng Của Điện Trở

Mỗi điện trở đều mang trên mình những “dấu hiệu” riêng biệt, cho chúng ta biết về khả năng hoạt động của nó. Hai thông số chính cần quan tâm là:

• Giá trị điện trở (R): Đây là đại lượng cho biết mức độ cản trở dòng điện của điện trở, được đo bằng đơn vị Ohm (Ω). Giá trị này càng cao, khả năng cản trở dòng điện càng lớn. Các giá trị phổ biến dao động từ vài Ohm đến hàng MegaOhm.
• Công suất định mức (Pdm): Là công suất tối đa mà điện trở có thể tiêu tán dưới dạng nhiệt mà không bị hỏng hoặc cháy. Đơn vị là Watt (W). Việc lựa chọn công suất định mức phù hợp là rất quan trọng để đảm bảo điện trở hoạt động bền bỉ, tránh quá nhiệt. Nếu công suất tiêu thụ thực tế vượt quá công suất định mức, điện trở sẽ nóng lên nhanh chóng và có thể bị phá hủy.

Cách Đọc Giá Trị Điện Trở – Mã Màu Đầy Thú Vị

Điện trở thường không ghi trực tiếp giá trị bằng số mà thông qua các vạch màu. Đây là một phương pháp nhỏ gọn và hiệu quả, giúp các nhà sản xuất dễ dàng đánh dấu hàng tỷ chiếc điện trở mỗi ngày.

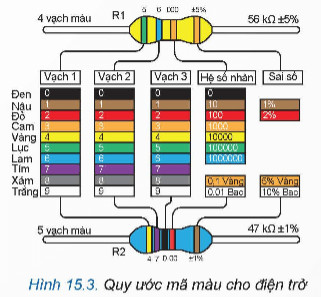

Cách đọc giá trị điện trở qua các vạch màu

• Điện trở 4 vạch màu:
  • Vạch 1: Giá trị hàng chục.
  • Vạch 2: Giá trị hàng đơn vị.
  • Vạch 3: Hệ số nhân, thường là lũy thừa của 10.
  • Vạch 4: Sai số (dung sai), cho biết mức độ chính xác của giá trị điện trở so với giá trị danh định.
• Điện trở 5 vạch màu: Dành cho những ứng dụng cần độ chính xác cao hơn.
  • Vạch 1: Giá trị hàng trăm.
  • Vạch 2: Giá trị hàng chục.
  • Vạch 3: Giá trị hàng đơn vị.
  • Vạch 4: Hệ số nhân.
  • Vạch 5: Sai số.

Mỗi màu sắc đại diện cho một con số hoặc một hệ số nhân cụ thể theo quy ước quốc tế. Việc nắm vững bảng mã màu này giúp kỹ sư điện tử và những người đam mê có thể dễ dàng xác định giá trị của bất kỳ điện trở nào.

Tụ Điện – Ngăn Dòng Một Chiều, Mở Cửa Cho Dòng Xoay Chiều

Nếu điện trở là “người cản”, thì tụ điện lại là “người chứa” điện tích. Tụ điện (capacitor) là một linh kiện điện tử có khả năng tích trữ năng lượng dưới dạng điện trường. Nó giống như một “bình chứa” nhỏ, có thể nạp đầy và giải phóng năng lượng điện một cách nhanh chóng.

Chức năng đặc biệt nhất của tụ điện là ngăn chặn dòng điện một chiều (DC) nhưng lại cho phép dòng điện xoay chiều (AC) đi qua, hoặc ít nhất là giảm đáng kể trở kháng đối với dòng AC. Điều này khiến tụ điện trở thành một bộ lọc quan trọng, loại bỏ nhiễu và làm mịn tín hiệu.

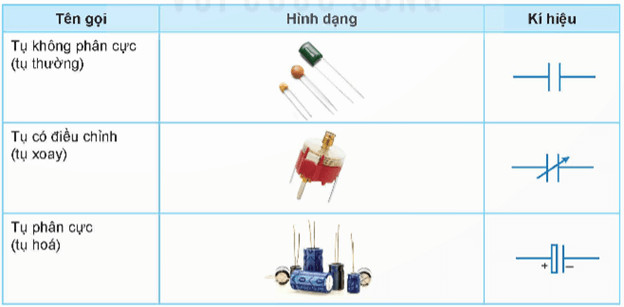

Kí hiệu và hình dạng một số loại tụ điện

Công Dụng Thiết Yếu Của Tụ Điện

Tụ điện là một thành phần linh hoạt, có mặt trong hầu hết các mạch điện tử hiện đại, chứng tỏ vai trò không thể thay thế của linh kiện điện tử này.

• Lọc nhiễu và san bằng điện áp: Trong các mạch nguồn, tụ điện được dùng để làm phẳng điện áp DC sau khi chỉnh lưu, loại bỏ các gợn sóng (ripple) còn sót lại, giúp điện áp đầu ra ổn định hơn.
• Ghép nối và tách tín hiệu AC: Tụ điện có khả năng chặn DC nhưng cho AC đi qua, nên nó thường được dùng để ghép nối các tầng khuếch đại hoặc tách tín hiệu AC khỏi thành phần DC không mong muốn.
• Tạo mạch cộng hưởng: Khi kết hợp với cuộn cảm, tụ điện tạo thành mạch cộng hưởng (LC circuit), có khả năng chọn lọc tần số. Điều này là nền tảng cho các bộ thu sóng radio, mạch lọc trong truyền thông.
• Lưu trữ năng lượng tạm thời: Trong các mạch cần cung cấp năng lượng đột ngột, tụ điện có thể giải phóng điện tích nhanh chóng, ví dụ như trong đèn flash máy ảnh hoặc các mạch khởi động động cơ.
• Định thời gian: Giống như điện trở, tụ điện cũng đóng vai trò quan trọng trong các mạch định thời (RC circuit), tạo ra độ trễ hoặc các xung nhịp cần thiết.

Thông Số Kỹ Thuật Nổi Bật Của Tụ Điện

Khi chọn mua hay sử dụng tụ điện, có ba thông số chính mà bạn cần biết để đảm bảo hiệu quả và an toàn:

• Điện dung (C): Đại lượng đặc trưng cho khả năng tích lũy điện tích của tụ điện khi có điện áp đặt lên hai cực của nó. Đơn vị là Fara (F), nhưng trong thực tế, các đơn vị nhỏ hơn như microFara (µF), nanoFara (nF) hay picoFara (pF) thường được sử dụng. Điện dung càng lớn, tụ điện càng tích được nhiều điện tích.
• Điện áp định mức (Uđm): Là giá trị điện áp tối đa mà tụ điện có thể chịu đựng được một cách an toàn mà không bị đánh thủng hay hỏng hóc. Việc đặt một điện áp vượt quá định mức có thể làm hỏng tụ vĩnh viễn, thậm chí gây nổ đối với tụ hóa.
• Dung kháng (Xc): Là đại lượng đặc trưng cho sự cản trở của tụ điện đối với dòng điện xoay chiều. Dung kháng phụ thuộc vào tần số của dòng điện và điện dung của tụ, được tính bằng công thức: Xc = 1 / (2πfC). Dung kháng càng nhỏ, dòng AC càng dễ dàng đi qua. Đơn vị đo là Ohm (Ω).

Cách Đọc Giá Trị Tụ Điện – Từ Trực Tiếp Đến Mã Hóa

Việc đọc giá trị tụ điện đôi khi phức tạp hơn điện trở một chút, nhưng vẫn có quy tắc rõ ràng.

• Trường hợp có ghi đơn vị: Với các tụ điện lớn như tụ hóa, giá trị điện dung và điện áp định mức thường được ghi trực tiếp trên thân, ví dụ: “100µF 16V”.
• Trường hợp không ghi đơn vị (thường là tụ gốm, tụ phim nhỏ): Thường sử dụng mã số gồm ba chữ số.
  • Hai chữ số đầu: Giá trị điện dung.
  • Chữ số thứ ba: Hệ số nhân (lũy thừa của 10).
  • Đơn vị mặc định là picoFara (pF).
  • Ví dụ: Số “104” có nghĩa là 10 x 10^4 pF = 100.000 pF = 100 nF = 0.1 µF.
  • Đôi khi có thêm chữ cái cuối cùng để chỉ dung sai.

Cuộn Cảm – Nguồn Gốc Của Từ Trường

Cuộn cảm (inductor) là một linh kiện điện tử thụ động khác, có khả năng tích trữ năng lượng dưới dạng từ trường khi có dòng điện chạy qua. Về cơ bản, nó là một cuộn dây dẫn điện được quấn quanh một lõi (có thể là không khí, ferit, hoặc kim loại).

Cuộn cảm có chức năng ngược với tụ điện: nó cho dòng điện một chiều đi qua dễ dàng (trở kháng thấp) nhưng lại cản trở mạnh dòng điện xoay chiều, đặc biệt là các dòng có tần số cao. Điều này là do hiện tượng tự cảm, nơi sự thay đổi của dòng điện tạo ra một sức điện động chống lại sự thay đổi đó.

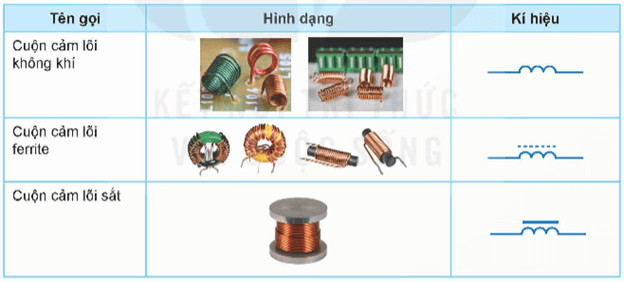

Kí hiệu và hình dạng một số loại cuộn cảm

Công Dụng Nổi Bật Của Cuộn Cảm

Cuộn cảm đóng vai trò then chốt trong nhiều ứng dụng từ điện tử công suất đến truyền thông, khẳng định vị trí quan trọng của linh kiện điện tử này.

• Dẫn dòng DC và cản trở dòng AC (đặc biệt là cao tần): Cuộn cảm thường được dùng trong các bộ nguồn để lọc bỏ nhiễu tần số cao, giúp tín hiệu DC đầu ra trở nên sạch hơn.
• Tạo mạch cộng hưởng: Tương tự như tụ điện, khi kết hợp với tụ điện (mạch LC), cuộn cảm tạo thành các bộ lọc tần số, mạch dao động, và là trái tim của các thiết bị radio, TV để chọn lọc kênh.
• Biến áp và chuyển đổi năng lượng: Các cuộn cảm ghép (biến áp) được dùng để thay đổi mức điện áp hoặc dòng điện giữa hai mạch, rất phổ biến trong các bộ sạc, nguồn điện. Bạn có thể tìm hiểu thêm về cuộn cảm biến áp để hiểu rõ hơn.
• Lưu trữ năng lượng: Trong các bộ chuyển đổi DC-DC (ví dụ: boost converter, buck converter), cuộn cảm được dùng để tích trữ và giải phóng năng lượng, giúp chuyển đổi điện áp hiệu quả.
• Chống nhiễu điện từ (EMI filter): Cuộn cảm ferrite được dùng để triệt tiêu nhiễu cao tần trên đường dây tín hiệu hoặc đường nguồn, bảo vệ mạch khỏi sự can thiệp từ bên ngoài.

Thông Số Kỹ Thuật Chủ Chốt Của Cuộn Cảm

Để làm chủ việc sử dụng cuộn cảm, việc hiểu rõ các thông số sau là điều cần thiết:

• Điện cảm (L): Đại lượng đặc trưng cho khả năng tích trữ năng lượng từ trường của cuộn cảm khi có dòng điện chạy qua. Đơn vị là Henry (H), nhưng trong thực tế, các đơn vị nhỏ hơn như miliHenry (mH) hay microHenry (µH) thường được dùng. Điện cảm càng lớn, cuộn cảm càng “lì” với sự thay đổi của dòng điện.
• Dòng định mức (Iđm): Là dòng điện tối đa mà cuộn cảm có thể chịu đựng liên tục mà không bị bão hòa từ tính (mất đi khả năng tích trữ năng lượng) hoặc quá nhiệt làm hỏng lớp cách điện của dây.
• Cảm kháng (Xl): Là đại lượng đặc trưng cho sự cản trở của cuộn cảm đối với dòng điện xoay chiều. Cảm kháng phụ thuộc vào tần số của dòng điện và điện cảm của cuộn cảm, được tính bằng công thức: Xl = 2πfL. Cảm kháng càng lớn, dòng AC càng khó đi qua. Đơn vị đo là Ohm (Ω). Để tìm hiểu sâu hơn về dòng điện xoay chiều qua cuộn cảm thuần, bạn có thể tham khảo thêm.
• Điện trở DC của cuộn dây (DCR): Đây là điện trở thuần của cuộn dây dẫn, gây ra sự tiêu hao năng lượng dưới dạng nhiệt khi có dòng điện chạy qua. DCR càng thấp thì cuộn cảm càng hiệu quả.

Cách Đọc Giá Trị Cuộn Cảm – Mã Số Và Mã Màu

Việc đọc giá trị cuộn cảm cũng có những quy ước riêng:

• Ghi mã gồm chữ số và chữ cái:
  • Hai chữ số đầu: Giá trị hàng chục và hàng đơn vị.
  • Chữ số thứ ba: Hệ số nhân (lũy thừa của 10).
  • Đơn vị mặc định thường là microHenry (µH).
  • Chữ cái thứ tư (nếu có): Chỉ dung sai của điện cảm.
  • Ví dụ: “R10” có thể là 0.1 µH (chữ R đóng vai trò dấu phẩy), “100” là 10 µH, “101” là 100 µH.
• Thân có vạch màu: Tương tự như điện trở, một số loại cuộn cảm nhỏ cũng sử dụng hệ thống mã màu để chỉ giá trị điện cảm và dung sai.

Đo Và Kiểm Tra Linh Kiện – Bước Thực Hành Quan Trọng

Để đảm bảo các linh kiện điện tử hoạt động đúng chức năng, việc kiểm tra và đo đạc chúng là vô cùng cần thiết. Đồng hồ vạn năng (multimeter) là công cụ không thể thiếu trong mọi phòng thí nghiệm điện tử hay xưởng sửa chữa.

Đo và kiểm tra điện trở

1. Bước 1: Chuyển đồng hồ vạn năng về chế độ đo điện trở (Ω). Chọn thang đo phù hợp với giá trị ước tính của điện trở.
2. Bước 2: Đặt hai que đo của đồng hồ vào hai đầu của điện trở. Lưu ý không chạm tay vào các que đo và điện trở cùng lúc, vì điện trở cơ thể có thể làm sai lệch kết quả.
3. Bước 3: Đọc giá trị hiển thị trên màn hình đồng hồ. So sánh giá trị đo được với giá trị danh định (ghi trên thân hoặc đọc bằng mã màu) và dung sai để xác định xem điện trở có còn hoạt động tốt hay không. Nếu giá trị đo được lệch quá xa hoặc vô cùng lớn (mở mạch), điện trở có thể đã hỏng.

Đo và kiểm tra tụ điện

1. Bước 1: Chuyển đồng hồ vạn năng về chế độ đo điện dung (F). Một số đồng hồ vạn năng số (DMM) hiện đại có chức năng này. Với tụ hóa, cần xả hết điện tích trước khi đo để tránh làm hỏng đồng hồ.
2. Bước 2: Đặt hai que đo vào hai chân của tụ điện. Đối với tụ hóa (có phân cực), cần chú ý đặt đúng cực dương vào que đo dương và cực âm vào que đo âm của đồng hồ.
3. Bước 3: Đọc giá trị điện dung hiển thị. So sánh với giá trị danh định. Nếu giá trị đo được quá thấp hoặc vô cùng lớn (chập), tụ điện có thể đã hỏng. Với tụ không phân cực, nếu dùng chế độ đo điện trở, đồng hồ sẽ hiển thị trở kháng tăng dần rồi về vô cùng (nạp) hoặc chỉ thị ngắn mạch (hỏng).

Đo và kiểm tra cuộn cảm

1. Bước 1: Chuyển đồng hồ vạn năng về chế độ đo điện trở (Ω). Chọn thang đo thấp nhất (ví dụ: x1 Ohm) vì điện trở DC của cuộn cảm thường rất nhỏ.
2. Bước 2: Đặt hai que đo vào hai đầu của cuộn cảm.
3. Bước 3: Đọc giá trị điện trở DC của cuộn dây. Một cuộn cảm tốt thường sẽ có điện trở rất nhỏ (gần 0 Ohm). Nếu đồng hồ hiển thị điện trở vô cùng lớn, cuộn dây có thể bị đứt. Nếu hiển thị điện trở bằng 0 một cách bất thường cho cuộn dây lớn, có thể có lỗi ngắn mạch bên trong.

Kết Luận – Tầm Quan Trọng Vĩnh Cửu Của Các Linh Kiện Điện Tử Thụ Động

Điện trở, tụ điện và cuộn cảm, ba linh kiện điện tử thụ động cơ bản, là những “người hùng thầm lặng” làm nên sự hoạt động ổn định và hiệu quả của mọi thiết bị điện tử ngày nay. Từ chiếc điện thoại thông minh bạn đang cầm trên tay, chiếc máy tính đang làm việc, đến hệ thống năng lượng phức tạp hay thiết bị y tế hiện đại, bóng dáng của chúng luôn hiện hữu.

Việc hiểu rõ công dụng, thông số kỹ thuật và cách đọc giá trị của từng loại linh kiện không chỉ giúp chúng ta sửa chữa hay thiết kế mạch điện tử một cách hiệu quả hơn, mà còn mở ra cánh cửa để khám phá sâu hơn về thế giới điện tử đầy mê hoặc. Các kiến thức này là nền tảng vững chắc cho bất kỳ ai muốn bước chân vào lĩnh vực điện tử, từ học sinh, sinh viên đến các kỹ sư chuyên nghiệp.

Hy vọng bài viết này từ Linhkien283 đã mang đến cho bạn cái nhìn toàn diện và dễ hiểu hơn về tầm quan trọng của các linh kiện điện tử này. Hãy tiếp tục khám phá và học hỏi để làm chủ thế giới công nghệ, nơi những “viên gạch” nhỏ bé này tạo nên những thành tựu vĩ đại.
