Điện áp hiệu dụng là gì? Khái niệm, Công thức và Ứng dụng quan trọng

Trong thế giới điện năng, đặc biệt là với dòng điện xoay chiều (AC) quen thuộc trong gia đình và công nghiệp, việc hiểu rõ các thông số kỹ thuật là vô cùng cần thiết để đảm bảo an toàn và hiệu quả. Khác với dòng điện một chiều (DC) có giá trị ổn định, dòng điện xoay chiều liên tục biến đổi giá trị và hướng theo thời gian. Điều này đặt ra một câu hỏi: làm thế nào để đo lường mức năng lượng hoặc “sức mạnh” thực sự mà dòng điện AC có thể cung cấp, một cách tương đương với dòng điện DC? Câu trả lời nằm ở khái niệm “điện áp hiệu dụng”.

Điện áp hiệu dụng là gì? Định nghĩa và ý nghĩa

Điện áp hiệu dụng (Effective Voltage) là một đại lượng đặc trưng cho khả năng sinh công hoặc tỏa nhiệt của dòng điện xoay chiều, được tính dựa trên giá trị trung bình bình phương (Root Mean Square – RMS) của điện áp tức thời. Nó là giá trị điện áp xoay chiều tương đương với một giá trị điện áp một chiều có khả năng cung cấp cùng một lượng công suất cho một tải thuần trở.

Khái niệm này rất quan trọng vì nó cho phép chúng ta so sánh và làm việc với các hệ thống AC và DC một cách dễ dàng. Khi nói về điện áp xoay chiều, trừ khi được chỉ định khác, giá trị thường được đề cập chính là giá trị hiệu dụng. Nó thường được ký hiệu là Urms hoặc đơn giản là U (nếu đã rõ là điện áp hiệu dụng).

Vai trò quan trọng của điện áp hiệu dụng

Điện áp hiệu dụng đóng vai trò then chốt trong nhiều khía cạnh của kỹ thuật điện và đời sống hàng ngày:

• Phản ánh khả năng cung cấp công suất thực tế: Đây là giá trị cho biết lượng năng lượng mà dòng điện xoay chiều thực sự có thể truyền tải, tương đương với một nguồn DC có cùng giá trị. Điều này giúp tính toán công suất tiêu thụ và hiệu suất hoạt động của thiết bị.
• Đảm bảo đo lường chính xác: Các thiết bị đo lường điện áp xoay chiều phổ biến như đồng hồ vạn năng thường hiển thị giá trị hiệu dụng. Việc hiểu về nó giúp diễn giải kết quả đo lường một cách chính xác.
• Cơ sở cho thiết kế và vận hành an toàn: Các kỹ sư và kỹ thuật viên sử dụng điện áp hiệu dụng để thiết kế mạch điện, chọn lựa linh kiện phù hợp (có khả năng chịu đựng điện áp và dòng điện tương ứng), và đảm bảo hệ thống hoạt động an toàn trong giới hạn cho phép.

Cách tính điện áp hiệu dụng: Các công thức cần biết

Đối với dạng sóng hình sin (là dạng sóng phổ biến nhất của điện áp xoay chiều), công thức tính điện áp hiệu dụng từ giá trị cực đại (Umax) rất đơn giản:

Urms = Umax / √2

Trong đó:

• Urms là điện áp hiệu dụng.
• Umax là điện áp cực đại (giá trị đỉnh của sóng sin).
• √2 xấp xỉ 1.414.

Công thức này xuất phát từ việc tính toán giá trị RMS của một hàm hình sin. Giá trị Umax là giá trị lớn nhất mà điện áp đạt được trong một chu kỳ. Giá trị hiệu dụng Urms thấp hơn Umax khoảng 0.707 lần (1/√2), đại diện cho “giá trị trung bình” về mặt năng lượng của sóng biến đổi.

Ngoài công thức cơ bản này, trong các bài toán phức tạp hơn, điện áp hiệu dụng còn có thể được liên hệ với các thông số khác của mạch:

• Liên hệ với dòng điện hiệu dụng và tổng trở: Urms = Irms * Z (Định luật Ohm cho mạch AC, trong đó Irms là dòng điện hiệu dụng và Z là tổng trở của mạch).
• Liên hệ với công suất thực tế: P = Urms Irms cos(φ) (trong đó P là công suất thực tế, cos(φ) là hệ số công suất). Từ đó có thể suy ra Urms nếu biết P, Irms và cos(φ).

Việc nắm vững và áp dụng đúng các công thức này là điều cần thiết để phân tích, tính toán và xử lý các vấn đề trong mạch điện xoay chiều.

Biểu đồ minh họa khái niệm điện áp hiệu dụng (RMS) trong dòng điện xoay chiều

Đo điện áp hiệu dụng: Công cụ và phương pháp

Điện áp hiệu dụng thường được đo trực tiếp bằng các thiết bị đo chuyên dụng. Đồng hồ vạn năng số hiện đại có chức năng đo AC voltage thường hiển thị giá trị hiệu dụng (RMS). Một số đồng hồ tiên tiến hơn có chức năng “True RMS” có thể đo chính xác giá trị hiệu dụng ngay cả với các dạng sóng không phải hình sin.

Trong các hệ thống phức tạp hơn, như các hệ thống sử dụng máy biến áp, việc hiểu mối quan hệ giữa điện áp hiệu dụng ở đầu vào và đầu ra dựa trên tỉ lệ biến áp là cách gián tiếp để xác định hoặc kiểm tra các mức điện áp hiệu dụng tại các điểm khác nhau trong hệ thống. Bằng cách đo điện áp hiệu dụng ở một phía (ví dụ, đầu vào) và áp dụng tỉ lệ biến áp, chúng ta có thể tính toán điện áp hiệu dụng dự kiến ở phía còn lại.

Ứng dụng của điện áp hiệu dụng trong kỹ thuật điện

Điện áp hiệu dụng được ứng dụng rộng rãi trong mọi lĩnh vực liên quan đến điện xoay chiều:

• Phân tích và thiết kế mạch: Đây là giá trị nền tảng để tính toán dòng điện, công suất, tổn thất năng lượng trong các mạch AC. Kỹ sư dựa vào giá trị hiệu dụng để chọn điện trở, tụ điện, cuộn cảm, và các linh kiện khác.
• Vận hành và bảo trì hệ thống điện: Điện áp hiệu dụng là thông số quan trọng để theo dõi và đảm bảo hệ thống điện (từ nhà máy phát điện, đường dây truyền tải đến mạng lưới phân phối gia đình) hoạt động đúng định mức và an toàn.
• Xác định định mức của thiết bị: Các thiết bị điện gia dụng và công nghiệp đều có ghi rõ định mức điện áp hoạt động, và giá trị này chính là điện áp hiệu dụng.
• Tối ưu hóa hiệu suất: Trong các mạch RLC, việc điều chỉnh các thành phần để đạt được cộng hưởng hoặc tối ưu hóa hệ số công suất thường liên quan đến việc tính toán và làm việc với các giá trị hiệu dụng của điện áp và dòng điện.

Ví dụ thực tế về điện áp hiệu dụng

Để hiểu rõ hơn về khái niệm này, hãy xem xét một vài ví dụ quen thuộc:

Ví dụ 1: Điện lưới gia đình tại Việt Nam

Điện áp xoay chiều phổ biến tại Việt Nam được ghi là 220V. Đây chính là giá trị điện áp hiệu dụng. Nếu muốn biết điện áp đỉnh (Umax) của sóng điện này, ta có thể tính:
Umax = Urms √2 = 220V √2 ≈ 220V * 1.414 ≈ 311V.
Điều này có nghĩa là điện áp tức thời trong ổ cắm điện gia đình biến thiên từ -311V đến +311V, nhưng khả năng sinh công/tỏa nhiệt của nó tương đương với nguồn DC 220V. (Lưu ý: Bài viết gốc sử dụng 325V đỉnh cho ra ~230V hiệu dụng, đây là tiêu chuẩn ở một số quốc gia khác. Ta sẽ dùng số liệu từ bài gốc để minh họa công thức).

• Với Umax = 325V (theo ví dụ gốc): Urms = 325V / √2 ≈ 325V / 1.414 ≈ 230V. Đây là giá trị điện áp hiệu dụng phổ biến ở nhiều khu vực trên thế giới.

Ví dụ 2: Điện áp đầu ra của máy biến áp

Giả sử một máy biến áp hạ áp được cấp nguồn đầu vào xoay chiều có điện áp đỉnh là 440V. Điện áp hiệu dụng đầu vào sẽ là:
Urms (vào) = 440V / √2 ≈ 440V / 1.414 ≈ 311V.
Nếu máy biến áp này có tỉ lệ biến áp là 2:1 (hạ áp), điện áp hiệu dụng đầu ra sẽ là:
Urms (ra) = Urms (vào) / 2 ≈ 311V / 2 = 155.5V.
Giá trị 155.5V chính là điện áp hiệu dụng mà các thiết bị kết nối với đầu ra máy biến áp sẽ nhận được.

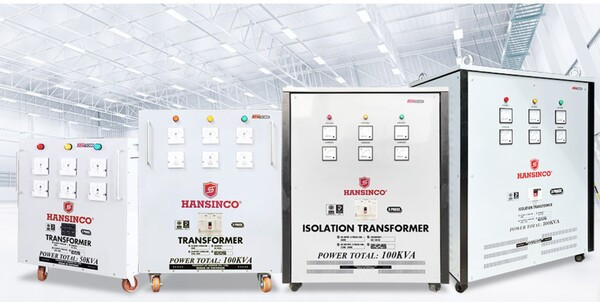

Hình ảnh máy biến áp, thiết bị liên quan đến việc điều chỉnh và xác định các mức điện áp hiệu dụng

Ví dụ 3: Điện áp cấp cho thiết bị âm thanh

Nhiều thiết bị điện tử (như ampli âm thanh) hoạt động với các mức điện áp thấp hơn được biến đổi từ nguồn AC chính. Nếu nguồn AC cung cấp cho một bộ phận của thiết bị âm thanh có điện áp đỉnh là 15V, thì điện áp hiệu dụng mà bộ phận đó sử dụng là:
Urms = 15V / √2 ≈ 15V / 1.414 ≈ 10.6V.
Giá trị 10.6V RMS này phản ánh “mức năng lượng” thực tế của nguồn điện nuôi thiết bị, quan trọng cho việc tính toán công suất tiêu thụ và thiết kế mạch bên trong.

Qua các ví dụ này, có thể thấy điện áp hiệu dụng là đại lượng thiết thực, giúp chúng ta định lượng và làm việc với dòng điện xoay chiều một cách hiệu quả và an toàn trong nhiều tình huống khác nhau, từ điện gia đình đến các hệ thống kỹ thuật phức tạp.

Hiểu rõ điện áp hiệu dụng là gì là bước nền tảng để bạn tiến sâu hơn vào thế giới điện và điện tử. Nắm vững khái niệm này giúp bạn đọc hiểu thông số kỹ thuật của linh kiện, thiết bị và làm việc hiệu quả hơn với các mạch điện xoay chiều.
