Dây Chuyền Lắp Ráp Linh Kiện Điện Tử: Giải Pháp Tối Ưu Cho Ngành Công Nghiệp Hiện Đại

Trong kỷ nguyên công nghiệp 4.0, dây chuyền lắp ráp linh kiện điện tử đã trở thành trái tim của nhiều nhà máy sản xuất, đóng vai trò then chốt trong việc tạo ra các sản phẩm công nghệ cao. Đây không chỉ là một tập hợp các máy móc, mà là một hệ thống tự động hóa tinh vi, giúp nâng cao chất lượng sản phẩm và tối ưu hóa hiệu quả sản xuất một cách vượt trội. Từ điện thoại thông minh đến các thiết bị y tế phức tạp, sự chính xác và tốc độ của dây chuyền lắp ráp linh kiện điện tử là yếu tố quyết định sự thành công.

Bài viết này sẽ đưa bạn đi sâu vào thế giới của dây chuyền lắp ráp linh kiện điện tử, từ định nghĩa cơ bản, những lợi ích vượt trội, cấu tạo chi tiết, quy trình vận hành cho đến các ứng dụng thực tế và cách lựa chọn đối tác cung cấp uy tín. Hãy cùng khám phá vì sao giải pháp này lại quan trọng đến vậy đối với các doanh nghiệp trong ngành điện tử hiện nay.

Dây Chuyền Lắp Ráp Linh Kiện Điện Tử Là Gì?

Dây chuyền lắp ráp linh kiện điện tử là một hệ thống tự động hóa phức hợp, được thiết kế đặc biệt để tích hợp các linh kiện điện tử như chip, điện trở, tụ điện… lên các bảng mạch in (PCB – Printed Circuit Board) một cách chính xác và hiệu quả. Mục tiêu cuối cùng là tạo ra các sản phẩm điện tử hoàn chỉnh với độ tin cậy cao nhất.

Hệ thống này hoạt động như một chuỗi khép kín, nơi mỗi công đoạn được thực hiện bởi các thiết bị chuyên dụng, tự động chuyển tiếp giữa các bước. Từ việc chuẩn bị nguyên vật liệu, đặt linh kiện, hàn gắn cho đến kiểm tra chất lượng và đóng gói, mọi thứ đều được đồng bộ hóa để đảm bảo quy trình sản xuất diễn ra liền mạch và không có lỗi. Nhờ đó, dây chuyền này giúp giảm thiểu sự can thiệp của con người, tối ưu hóa quy trình và nâng cao năng suất đáng kể.

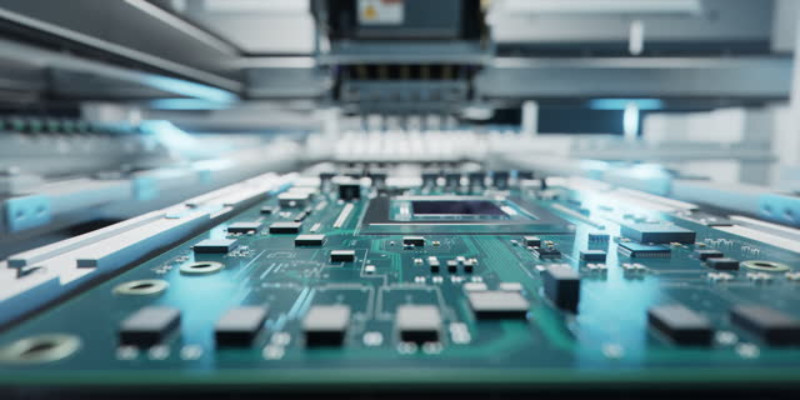

Tổng quan về dây chuyền lắp ráp linh kiện điện tử hiện đại

Vì Sao Doanh Nghiệp Nên Ứng Dụng Dây Chuyền Lắp Ráp Linh Kiện Điện Tử?

Trong bối cảnh cạnh tranh gay gắt của thị trường, việc đầu tư vào dây chuyền lắp ráp linh kiện điện tử không chỉ là một xu hướng mà còn là một chiến lược sống còn cho các doanh nghiệp. So với phương pháp lắp ráp thủ công truyền thống, dây chuyền tự động mang lại hàng loạt lợi ích vượt trội:

Tính tự động hóa cao: Hầu hết các công đoạn trong dây chuyền đều được thực hiện tự động bởi máy móc tiên tiến và robot chuyên dụng. Điều này giúp giảm đáng kể sự phụ thuộc vào sức lao động con người, đồng thời tối ưu hóa thời gian sản xuất và hạn chế các sai sót do yếu tố chủ quan.
Độ chính xác vượt trội: Máy móc được lập trình để thực hiện các thao tác với độ chính xác micron, đảm bảo mỗi linh kiện được đặt đúng vị trí và hàn gắn hoàn hảo. Điều này giảm thiểu tối đa lỗi sản phẩm, tăng cường độ tin cậy và chất lượng tổng thể.
Năng suất sản xuất tối đa: Khác với con người, máy móc có thể hoạt động liên tục 24/7 mà không cần nghỉ ngơi. Điều này giúp tăng cường đáng kể sản lượng, đáp ứng nhanh chóng nhu cầu thị trường và tối ưu hóa chuỗi cung ứng.
Tiết kiệm chi phí đáng kể: Mặc dù chi phí đầu tư ban đầu có thể cao, nhưng về lâu dài, dây chuyền tự động giúp doanh nghiệp tiết kiệm chi phí nhân công, giảm tỷ lệ sản phẩm lỗi, và tối ưu hóa việc sử dụng vật liệu. Từ đó, tăng lợi nhuận và khả năng cạnh tranh.
An toàn lao động: Việc tự động hóa các công đoạn nguy hiểm giúp bảo vệ sức khỏe và an toàn cho nhân viên. Các công việc lặp đi lặp lại hoặc tiếp xúc với hóa chất độc hại được chuyển giao cho máy móc, giảm nguy cơ tai nạn và bệnh nghề nghiệp.

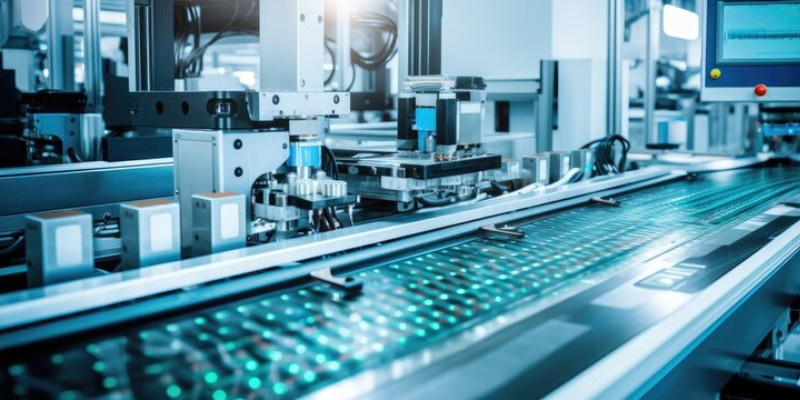

Lợi ích khi doanh nghiệp ứng dụng dây chuyền lắp ráp linh kiện điện tử

Với những ưu điểm này, các giải pháp tự động hóa hiệu quả trong nhà máy sản xuất hiện nay là lựa chọn không thể thiếu để nâng cao hiệu suất và chất lượng.

Cấu Tạo Của Dây Chuyền Lắp Ráp Linh Kiện Điện Tử

Để vận hành mượt mà và hiệu quả, một dây chuyền lắp ráp linh kiện điện tử hoàn chỉnh được cấu thành từ nhiều bộ phận chuyên biệt, mỗi bộ phận đảm nhiệm một chức năng riêng biệt nhưng phối hợp nhịp nhàng với nhau.

Băng tải – Thiết bị đầu vào (Load In)

Băng tải là xương sống của mọi dây chuyền, chịu trách nhiệm vận chuyển các bảng mạch PCB và linh kiện điện tử qua từng trạm xử lý. Chúng thường được làm từ các vật liệu bền như nhựa, cao su hoặc kim loại và được điều khiển bởi hệ thống động cơ điện chính xác, đảm bảo luồng sản phẩm liên tục và ổn định.

Máy In Keo Hàn (Máy Bôi Keo)

Tùy thuộc vào yêu cầu của sản phẩm, máy in keo hàn được sử dụng để bôi hoặc in lớp keo hàn mỏng lên các vị trí cụ thể trên PCB. Công nghệ in phun hoặc in stencil thường được áp dụng, đòi hỏi độ chính xác cao để đảm bảo keo hàn được phân bố đúng cách, tạo tiền đề cho việc gắn linh kiện sau này.

Máy Pick and Place – Hệ Thống Tay Gắp

Đây là “trái tim” của dây chuyền lắp ráp SMT (Surface Mount Technology). Máy Pick and Place sử dụng hệ thống camera và cánh tay robot tinh vi để gắp từng linh kiện điện tử nhỏ từ cuộn băng hoặc khay và đặt chúng vào đúng vị trí đã định trên PCB. Máy CNC phay mạch in PCB đóng vai trò quan trọng trong việc tạo ra các bảng mạch chính xác, tiền đề cho hoạt động của máy pick and place.

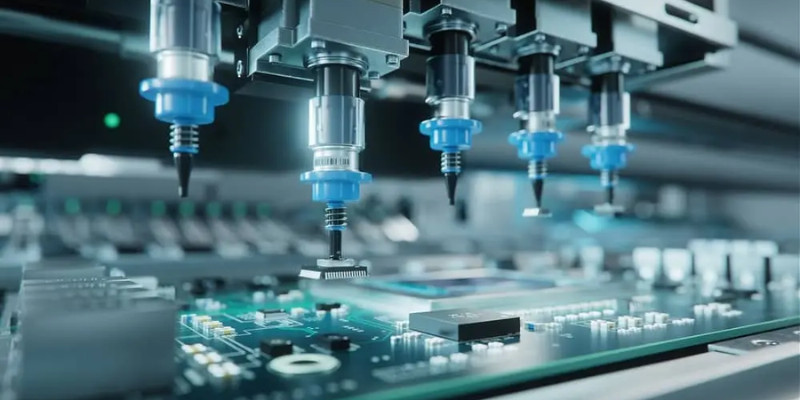

Hệ thống máy pick and place trong dây chuyền lắp ráp linh kiện điện tử

Lò Hàn

Sau khi các linh kiện đã được đặt lên PCB và lớp keo hàn được in, bảng mạch sẽ được đưa vào lò hàn. Tại đây, nhiệt độ được kiểm soát chặt chẽ để làm chảy keo hàn, tạo ra các mối nối điện vững chắc giữa linh kiện và PCB. Lò hàn có thể sử dụng công nghệ đối lưu hoặc hồng ngoại, và sự hiện diện của nó có thể thay đổi tùy theo loại sản phẩm và quy trình hàn cụ thể.

Máy Kiểm Tra – Vision (Thị Giác Máy)

Chất lượng là yếu tố không thể thiếu. Máy kiểm tra, thường tích hợp công nghệ thị giác máy (vision) hoặc AOI (Automated Optical Inspection), có nhiệm vụ rà soát từng bảng mạch sau khi lắp ráp. Chúng kiểm tra chức năng, vị trí linh kiện, mối hàn và các tiêu chuẩn chất lượng khác bằng công nghệ quang học, điện tử hoặc cơ học để phát hiện sớm các lỗi và đảm bảo sản phẩm đáp ứng yêu cầu kỹ thuật.

Hệ Thống Điều Khiển

Là bộ não của toàn bộ dây chuyền, hệ thống điều khiển quản lý và điều phối hoạt động của tất cả các bộ phận. Nó bao gồm Bộ điều khiển Logic Khả trình (PLC – Programmable Logic Controller), máy tính công nghiệp và phần mềm điều khiển chuyên dụng. Hệ thống này đảm bảo mọi công đoạn diễn ra theo đúng trình tự, tối ưu hóa hiệu suất và phản ứng linh hoạt với các thay đổi trong quy trình.

Ngoài ra, tùy thuộc vào sản phẩm và công nghệ sản xuất, dây chuyền lắp ráp linh kiện điện tử có thể tích hợp thêm các bộ phận phụ trợ khác như:

Máy cắt PCB: Cắt bo mạch thành kích thước phù hợp.
Máy uốn chân linh kiện: Uốn các chân linh kiện để vừa vặn với lỗ trên PCB.
Máy rửa PCB: Làm sạch bo mạch trước hoặc sau khi lắp ráp.
Máy sấy PCB: Sấy khô PCB sau quá trình rửa.

Sự linh hoạt trong cấu hình giúp doanh nghiệp tối ưu hóa dây chuyền cho từng loại sản phẩm cụ thể, nâng cao năng lực sản xuất và đáp ứng đa dạng yêu cầu thị trường.

Quy Trình Lắp Ráp Linh Kiện Điện Tử Trên Dây Chuyền

Quy trình lắp ráp linh kiện điện tử trên dây chuyền tự động được thực hiện một cách khoa học và chặt chẽ, đảm bảo hiệu quả và chất lượng đầu ra. Dưới đây là các bước cơ bản:

Sơ đồ quy trình lắp ráp linh kiện điện tử trên dây chuyền tự động

Chuẩn Bị

Giai đoạn đầu tiên và vô cùng quan trọng. Doanh nghiệp cần kiểm tra kỹ lưỡng số lượng và chất lượng của các nguyên vật liệu đầu vào như bo mạch chủ (PCB), các loại linh kiện điện tử, keo hàn, vật liệu hàn… để đảm bảo chúng đáp ứng đầy đủ tiêu chuẩn sản xuất. Đồng thời, các chương trình lập trình cho máy móc trên dây chuyền cũng được cài đặt và điều chỉnh theo yêu cầu kỹ thuật cụ thể của sản phẩm.

Lắp Ráp SMT (Surface Mount Technology) – Gắn Linh Kiện Dán

Công nghệ SMT là phương pháp phổ biến nhất hiện nay, chuyên dùng để lắp ráp các linh kiện điện tử có kích thước nhỏ gọn lên bề mặt PCB.

In keo hàn: Máy in SMT sẽ in lớp keo hàn chính xác lên các pads (điểm tiếp xúc) trên PCB theo vị trí của linh kiện. Độ chính xác ở bước này là cực kỳ quan trọng.
Lắp đặt linh kiện: Máy Pick and Place, với sự hỗ trợ của camera và robot, sẽ tự động gắp và đặt từng linh kiện điện tử lên các vị trí keo hàn đã in trên PCB.
Hàn: PCB sau đó được chuyển vào lò hàn. Nhiệt độ trong lò được kiểm soát để làm chảy keo hàn, tạo thành các mối nối điện vững chắc, cố định linh kiện vào bảng mạch.

Lắp Ráp PTH (Through-Hole Technology) – Cắm Linh Kiện Xuyên Lỗ

Công nghệ PTH được áp dụng cho các linh kiện có kích thước lớn hơn hoặc có chân cắm xuyên qua lỗ trên PCB.

Cắm linh kiện: Các linh kiện có chân cắm được máy hoặc công nhân cắm chính xác vào các lỗ trên PCB. Việc cắm đúng vị trí là điều cần thiết để tránh hư hỏng.
Hàn: Sau khi linh kiện được cắm, các chân cắm sẽ được hàn vào PCB. Quá trình này có thể thực hiện bằng máy hàn sóng (wave soldering) hoặc hàn thủ công.

Kiểm Tra – Vision – AOI

Đây là bước đảm bảo chất lượng cuối cùng trước khi sản phẩm ra thị trường. Sau khi hoàn tất quá trình lắp ráp, các bảng mạch sẽ trải qua kiểm tra nghiêm ngặt:

Kiểm tra chức năng: Sản phẩm được kiểm tra để đảm bảo hoạt động đúng như thiết kế.
Kiểm tra chất lượng: Sử dụng các thiết bị thị giác máy (vision) và hệ thống kiểm tra quang học tự động (AOI) để rà soát các lỗi như thiếu linh kiện, sai vị trí, mối hàn kém chất lượng, đo lường độ bền, khả năng chịu nhiệt, chống nước…
Các tiêu chuẩn về tự động hóa công nghiệp và các loại hình phổ biến sẽ giúp doanh nghiệp nắm bắt được công nghệ kiểm tra tiên tiến nhất.

Đóng Gói

Các sản phẩm đã vượt qua tất cả các bước kiểm tra chất lượng sẽ được đóng gói cẩn thận. Giai đoạn này đảm bảo sản phẩm được bảo vệ an toàn trong quá trình vận chuyển và lưu kho, sẵn sàng đến tay người tiêu dùng.

Cần lưu ý rằng quy trình này có thể điều chỉnh linh hoạt tùy thuộc vào đặc tính và yêu cầu cụ thể của từng loại sản phẩm điện tử.

Ứng Dụng Rộng Rãi Của Dây Chuyền Lắp Ráp Linh Kiện Điện Tử

Dây chuyền lắp ráp linh kiện điện tử không chỉ giới hạn trong một lĩnh vực mà đã trở thành công nghệ không thể thiếu, ứng dụng rộng rãi trong nhiều ngành công nghiệp mũi nhọn. Khả năng tự động hóa và độ chính xác cao của nó đã cách mạng hóa cách chúng ta sản xuất các thiết bị điện tử.

Ngành sản xuất điện tử tiêu dùng: Đây là lĩnh vực ứng dụng rõ rệt nhất. Từ việc lắp ráp các bo mạch phức tạp cho điện thoại di động, máy tính xách tay, máy tính bảng đến tivi thông minh và các thiết bị gia dụng hiện đại như máy giặt, tủ lạnh, lò vi sóng – dây chuyền này đảm bảo sản phẩm đạt chất lượng cao và sản lượng lớn.
Ngành công nghiệp ô tô: Các phương tiện giao thông ngày nay tích hợp rất nhiều hệ thống điện tử phức tạp, từ hệ thống điều khiển động cơ, hệ thống phanh ABS, túi khí an toàn cho đến các màn hình giải trí thông minh. Dây chuyền lắp ráp linh kiện điện tử đóng vai trò quan trọng trong việc sản xuất các bo mạch và module này, đảm bảo độ tin cậy và an toàn tối đa.
Ngành y tế: Trong lĩnh vực y tế, độ chính xác và tin cậy là tối quan trọng. Dây chuyền lắp ráp được sử dụng để sản xuất các thiết bị chẩn đoán hình ảnh (máy MRI, CT), máy điều trị, thiết bị theo dõi sức khỏe và các dụng cụ y tế điện tử khác, nơi sai sót dù nhỏ cũng không thể chấp nhận được.
Ngành hàng không vũ trụ: Với yêu cầu cực kỳ khắt khe về hiệu suất và độ bền, các thiết bị điện tử trong máy bay, vệ tinh, và tàu vũ trụ phải được lắp ráp với sự chính xác tuyệt đối. Dây chuyền tự động đảm bảo các linh kiện được gắn kết hoàn hảo, chịu được điều kiện khắc nghiệt của môi trường.
Ngành công nghiệp tự động hóa: Bản thân các robot công nghiệp và thiết bị tự động hóa khác cũng cần các bo mạch điện tử phức tạp để hoạt động. Dây chuyền lắp ráp linh kiện điện tử chính là công cụ để tạo ra các bộ điều khiển, cảm biến, và các thành phần điện tử cho chính ngành tự động hóa. Robot và các hệ thống tự động khác là minh chứng rõ ràng cho ứng dụng này.

Yamazen Việt Nam – Đối Tác Tin Cậy Cung Cấp Dây Chuyền Lắp Ráp Linh Kiện Điện Tử

Để đảm bảo hiệu quả sản xuất và chất lượng sản phẩm, việc lựa chọn một đối tác cung cấp dây chuyền lắp ráp linh kiện điện tử uy tín là vô cùng quan trọng. Yamazen Việt Nam tự hào là nhà cung cấp hàng đầu các giải pháp tự động hóa và dây chuyền lắp ráp linh kiện điện tử chất lượng cao trên thị trường hiện nay.

Chúng tôi cam kết mang đến những giải pháp tối ưu, phù hợp với nhu cầu và ngân sách của từng doanh nghiệp:

Đa dạng giải pháp cho nhiều ngành nghề: Yamazen Việt Nam cung cấp một danh mục sản phẩm đa dạng, từ dây chuyền lắp ráp cho điện tử tiêu dùng (điện thoại, máy tính), đến các giải pháp chuyên biệt cho ngành y tế, ô tô, và nhiều lĩnh vực công nghiệp khác.
Thiết kế và chế tạo theo yêu cầu: Với đội ngũ kỹ sư giàu kinh nghiệm, chuyên môn sâu rộng trong lĩnh vực tự động hóa và điện tử, chúng tôi có khả năng thiết kế và chế tạo các dây chuyền lắp ráp riêng biệt, đáp ứng chính xác yêu cầu kỹ thuật và quy mô sản xuất của từng khách hàng.
Hỗ trợ dịch vụ bảo trì, bảo dưỡng chuyên nghiệp: Để đảm bảo dây chuyền hoạt động ổn định và bền bỉ theo thời gian, Yamazen Việt Nam cung cấp dịch vụ bảo trì, bảo dưỡng định kỳ chuyên nghiệp. Đội ngũ kỹ thuật viên của chúng tôi luôn sẵn sàng hỗ trợ, khắc phục sự cố nhanh chóng, giúp doanh nghiệp duy trì hiệu suất tối đa.

Liên hệ Yamazen Việt Nam ngay hôm nay để được tư vấn và tìm hiểu về các giải pháp dây chuyền lắp ráp linh kiện điện tử phù hợp nhất cho doanh nghiệp của bạn!

Kết Luận

Dây chuyền lắp ráp linh kiện điện tử không chỉ là một công nghệ, mà là một bước tiến vượt bậc trong ngành sản xuất hiện đại. Với khả năng tự động hóa cao, độ chính xác tuyệt đối, và năng suất vượt trội, nó đã và đang định hình lại cách chúng ta tạo ra các sản phẩm công nghệ. Đầu tư vào một dây chuyền chất lượng là một quyết định chiến lược, giúp doanh nghiệp không chỉ tối ưu hóa chi phí và tăng lợi nhuận mà còn nâng cao vị thế cạnh tranh trên thị trường toàn cầu. Hãy nắm bắt cơ hội này để đưa hoạt động sản xuất của bạn lên một tầm cao mới.
