Hướng Dẫn Chi Tiết Cách Đấu Công Tơ Điện 1 Pha An Toàn Tại Nhà

Trong cuộc sống hiện đại, điện năng đóng vai trò thiết yếu, và việc kiểm soát lượng điện tiêu thụ là vô cùng quan trọng đối với mỗi gia đình. Tại Việt Nam, hệ thống điện sinh hoạt chủ yếu sử dụng dòng điện 1 pha để phù hợp với công suất của các thiết bị phổ biến như tivi, tủ lạnh, máy giặt hay điều hòa. Để quản lý hiệu quả nguồn năng lượng này, công tơ điện 1 pha là thiết bị không thể thiếu. Việc đấu công tơ điện 1 pha đúng kỹ thuật không chỉ đảm bảo an toàn cho người sử dụng mà còn giúp việc tính toán hóa đơn điện chính xác, minh bạch.

Bài viết này từ Linhkien283 sẽ cung cấp cho bạn cái nhìn toàn diện về công tơ điện 1 pha, từ cấu tạo, nguyên lý hoạt động cho đến hướng dẫn từng bước đấu nối chi tiết, an toàn ngay tại nhà. Nếu bạn đang tìm hiểu về cách đấu công tơ điện nói chung hay chuyên sâu về dòng 1 pha, đây chính là tài liệu hữu ích dành cho bạn.

Tìm hiểu chung về công tơ điện 1 pha 2 dây

Trước khi đi sâu vào các bước đấu nối, hãy cùng tìm hiểu những thông tin cơ bản về thiết bị đo lường quen thuộc này.

Công tơ điện 1 pha 2 dây là gì?

Công tơ điện 1 pha 2 dây (hay còn gọi là đồng hồ điện 1 pha) là thiết bị được thiết kế đặc biệt để đo lường và ghi lại lượng điện năng tiêu thụ trong các hệ thống điện xoay chiều một pha với hai dây dẫn (một dây pha và một dây trung tính). Loại công tơ này thường được ứng dụng rộng rãi trong các hộ gia đình, văn phòng nhỏ, hoặc các cơ sở kinh doanh quy mô vừa và nhỏ, nơi nhu cầu sử dụng điện không quá lớn.

Chức năng chính của công tơ là chuyển đổi lượng điện năng tiêu thụ thành các đơn vị đo cụ thể, phổ biến nhất là kilowatt-giờ (kWh). Nhờ đó, cả người dùng và nhà cung cấp điện đều có thể nắm rõ mức tiêu thụ điện chính xác, làm cơ sở để tính toán và thanh toán hóa đơn điện năng một cách minh bạch và công bằng.

Những đặc điểm nổi bật của công tơ điện 1 pha 2 dây

Công tơ điện 1 pha 2 dây sở hữu một số đặc điểm nhận diện và tính năng cơ bản như sau:

Hai dây kết nối: Điểm đặc trưng nhất là việc thiết bị này được kết nối vào hệ thống điện bằng hai dây: một dây nóng (dây pha) và một dây nguội (dây trung tính).
Bộ phận đo lường: Bên trong công tơ là một bộ đếm hoặc hệ thống cơ khí/điện tử, nơi diễn ra quá trình đo lường và ghi nhận điện năng.
Màn hình hiển thị: Hầu hết các loại công tơ điện đều trang bị màn hình số hoặc mặt đồng hồ cơ để hiển thị trực tiếp chỉ số điện năng đã tiêu thụ (kWh), giúp người dùng dễ dàng theo dõi.
Tính năng bảo vệ: Để đảm bảo tính chính xác và chống lại các hành vi gian lận hoặc can thiệp từ bên ngoài, công tơ điện thường được trang bị các cơ chế bảo vệ như niêm phong, chống đảo chiều, hoặc các thuật toán mã hóa đối với công tơ điện tử.

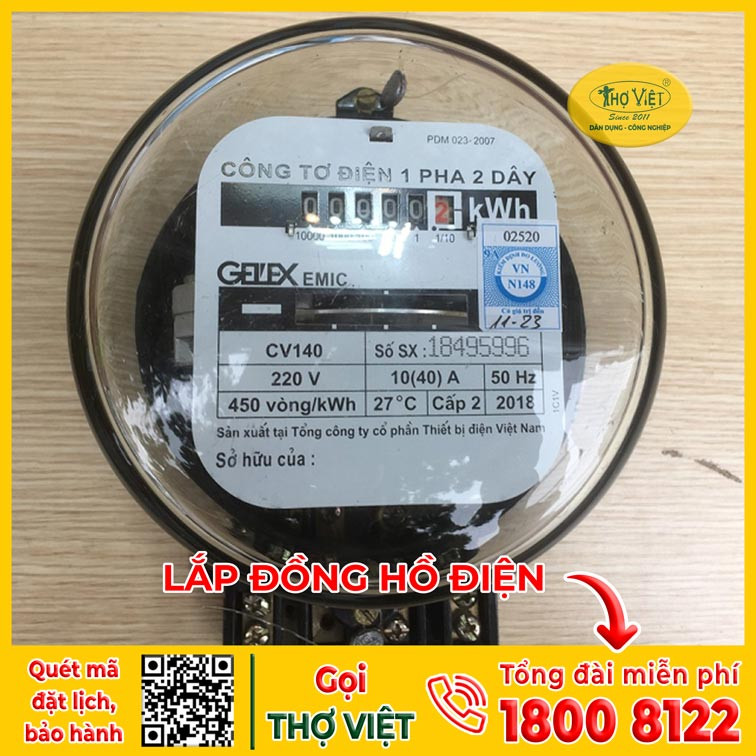

Hình ảnh công tơ điện 1 pha 2 dây thực tế

Nguyên lý vận hành của công tơ điện 1 pha

Để hiểu rõ cách đấu công tơ điện 1 pha, việc nắm bắt nguyên lý hoạt động của nó là vô cùng cần thiết. Công tơ điện 1 pha thường hoạt động dựa trên nguyên tắc cảm ứng điện từ hoặc sử dụng công nghệ điện tử hiện đại.

Dựa trên nguyên tắc cảm ứng điện từ Faraday

Đối với các loại công tơ cơ khí truyền thống, nguyên lý cảm ứng điện từ Faraday là nền tảng. Khi dòng điện xoay chiều chảy qua các cuộn dây trong công tơ, nó sẽ tạo ra một từ trường biến thiên. Từ trường này tác động lên một đĩa nhôm (đĩa quay) đặt trong khe hở của nam châm điện, tạo ra một dòng điện xoáy (dòng Foucault) cảm ứng trên đĩa. Sự tương tác giữa dòng điện xoáy và từ trường ban đầu sinh ra một momen xoắn, làm cho đĩa nhôm quay. Tốc độ quay của đĩa tỷ lệ thuận với công suất tiêu thụ của tải, tức là lượng điện năng đang được sử dụng.

Cấu tạo cơ bản của công tơ

Một công tơ điện 1 pha cơ bản bao gồm các thành phần chính sau:

Cuộn dây điện áp (Cuộn áp): Mắc song song với tải, có số vòng dây lớn và điện trở cao, dùng để tạo ra từ thông phụ thuộc vào điện áp.
Cuộn dây dòng điện (Cuộn dòng): Mắc nối tiếp với tải, có ít vòng dây nhưng tiết diện lớn, dùng để tạo ra từ thông phụ thuộc vào dòng điện.
Đĩa nhôm: Là bộ phận quay chính, được đặt trong từ trường của cả cuộn áp và cuộn dòng.
Nam châm hãm: Tạo ra lực hãm từ trường để ổn định tốc độ quay của đĩa, đảm bảo sự chính xác trong đo lường.
Hệ thống bánh răng và bộ đếm: Liên kết với trục quay của đĩa nhôm, chuyển đổi số vòng quay thành chỉ số kWh hiển thị trên mặt đồng hồ.

Quá trình dòng điện tạo xoắn từ và ghi nhận

Khi có dòng điện chạy qua hệ thống và đi vào công tơ, dòng điện này sẽ đi qua cuộn dòng và điện áp sẽ được cấp vào cuộn áp. Hai cuộn dây này tạo ra hai từ trường biến thiên lệch pha nhau. Sự kết hợp của hai từ trường này tác động lên đĩa nhôm, tạo ra một momen xoắn làm đĩa quay liên tục.

Cứ mỗi một lượng điện năng tiêu thụ nhất định (ví dụ: 1 kWh), đĩa nhôm sẽ quay một số vòng nhất định. Hệ thống bánh răng sẽ chuyển đổi số vòng quay này thành các con số hiển thị trên mặt công tơ. Từ đó, người dùng có thể đọc được tổng lượng điện năng đã tiêu thụ.

Cách thức ghi nhận và hiển thị số liệu tiêu thụ

Số liệu tiêu thụ được ghi nhận bằng đơn vị kWh (kilowatt-giờ). Một kWh tương đương với việc sử dụng 1000 watt điện trong một giờ. Màn hình của công tơ điện sẽ hiển thị tổng số kWh đã tiêu thụ kể từ khi lắp đặt. Đối với công tơ điện tử, thông tin có thể được hiển thị số trực tiếp và đôi khi có thể truyền dữ liệu về hệ thống quản lý điện của nhà cung cấp, giúp việc thu thập số liệu trở nên tự động và chính xác hơn.

Hướng dẫn chi tiết cách đấu công tơ điện 1 pha đúng kỹ thuật

Việc đấu công tơ điện 1 pha đòi hỏi sự cẩn trọng và tuân thủ đúng kỹ thuật để đảm bảo an toàn và hiệu quả. Dưới đây là các bước chi tiết:

Sơ đồ đấu nối chuẩn cho đồng hồ điện 1 pha

Thông thường, một công tơ điện 1 pha sẽ có 4 cực đấu nối, mỗi cực có một chức năng riêng biệt:

Cực 1 (IN Phase): Nơi dây pha nóng (L) từ nguồn điện lưới đi vào công tơ.
Cực 2 (OUT Phase): Nơi dây pha nóng (L) đi ra từ công tơ, để cấp điện cho các thiết bị tải trong nhà.
Cực 3 (IN Neutral): Nơi dây trung tính (N) từ nguồn điện lưới đi vào công tơ.
Cực 4 (OUT Neutral): Nơi dây trung tính (N) đi ra từ công tơ, để cấp điện cho các thiết bị tải trong nhà.

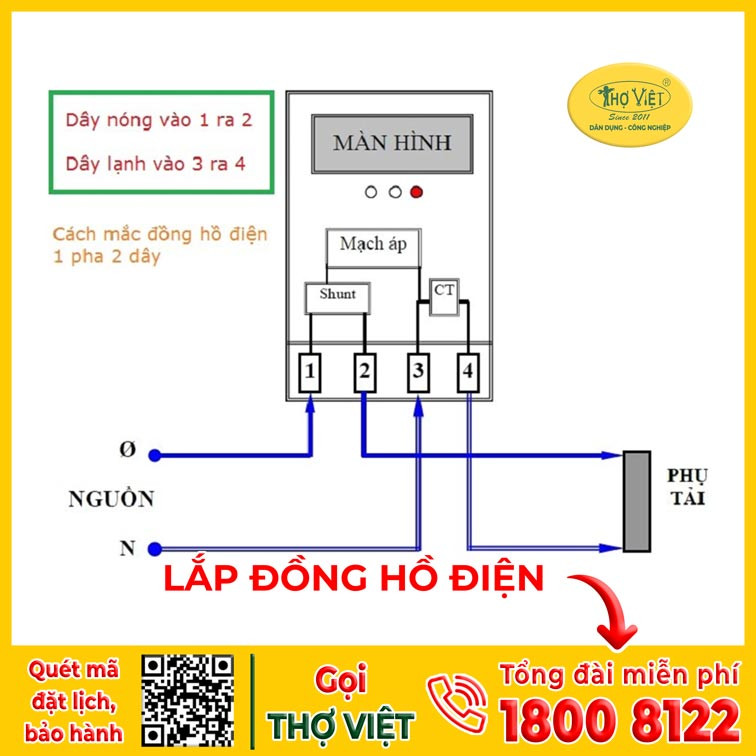

Sơ đồ chi tiết các chân đấu nối công tơ điện 1 pha

Các bước đấu nối công tơ điện 1 pha an toàn và hiệu quả

1. Chuẩn bị kỹ lưỡng

Chọn công tơ phù hợp: Đảm bảo công tơ điện 1 pha bạn chuẩn bị có công suất và thông số kỹ thuật phù hợp với nhu cầu sử dụng điện của gia đình bạn.
Dụng cụ cần thiết: Kìm cắt, kìm tuốt dây, tua vít, bút thử điện, băng keo cách điện, găng tay cách điện, và thang (nếu cần).
Vị trí lắp đặt: Chọn vị trí khô ráo, thoáng mát, tránh ẩm ướt hoặc tiếp xúc trực tiếp với ánh nắng mặt trời, mưa gió. Vị trí này cũng cần dễ dàng quan sát để đọc chỉ số và thuận tiện cho việc bảo trì, thường là tại hộp điện chính hoặc vị trí được quy định. Nếu bạn đang quan tâm đến các loại dây dẫn, hãy tham khảo thêm thông tin về dây điện cadivi 2.5 giá bao nhiêu để chuẩn bị vật tư phù hợp.

2. Tiến hành nối dây điện

Lưu ý quan trọng: Luôn luôn ngắt toàn bộ nguồn điện tổng trước khi bắt đầu bất kỳ thao tác đấu nối nào để đảm bảo an toàn tuyệt đối. Sử dụng bút thử điện để kiểm tra lại nguồn điện đã ngắt hoàn toàn hay chưa.

Đấu dây pha (dây nóng):
- Tuốt một đoạn vỏ cách điện ở đầu dây pha từ nguồn điện lưới.
- Nối chặt đầu dây này vào cực 1 (IN Phase) của công tơ.
- Tuốt một đoạn vỏ cách điện ở đầu dây pha sẽ đi vào hệ thống điện trong nhà.
- Nối chặt đầu dây này vào cực 2 (OUT Phase) của công tơ.
Đấu dây trung tính (dây nguội):
- Tuốt một đoạn vỏ cách điện ở đầu dây trung tính từ nguồn điện lưới.
- Nối chặt đầu dây này vào cực 3 (IN Neutral) của công tơ.
- Tuốt một đoạn vỏ cách điện ở đầu dây trung tính sẽ đi vào hệ thống điện trong nhà.
- Nối chặt đầu dây này vào cực 4 (OUT Neutral) của công tơ.

Đảm bảo tất cả các mối nối đều chắc chắn, không bị lỏng lẻo và được cách điện cẩn thận bằng băng keo điện chuyên dụng hoặc ống co nhiệt. Việc đảm bảo an toàn cho các chất dẫn điện là gì trong mạch là tối quan trọng.

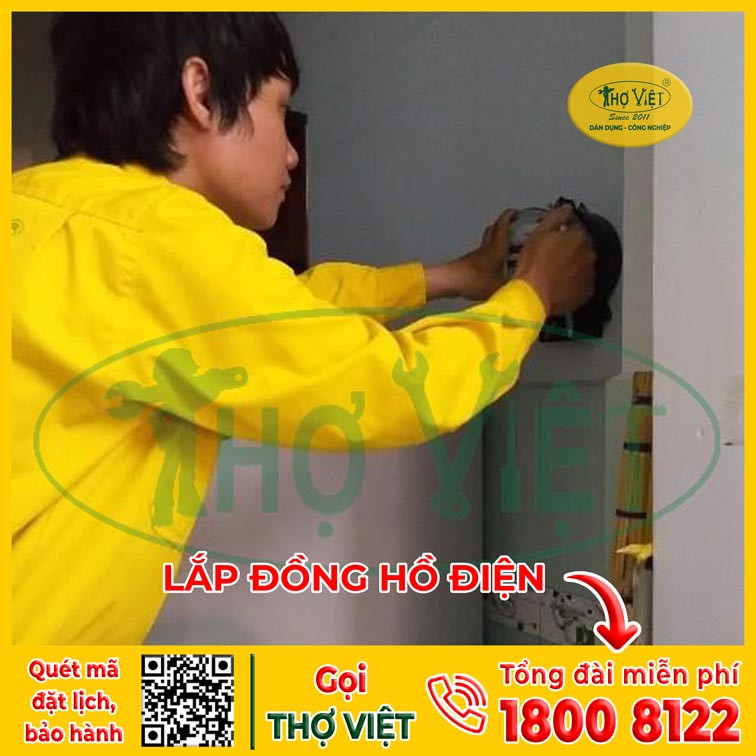

Kỹ thuật viên đang tiến hành lắp đặt đồng hồ điện 1 pha

3. Hoàn thiện lắp đặt và kiểm tra

Cố định công tơ: Sau khi đã đấu nối xong các dây, cố định công tơ điện chắc chắn vào vị trí đã chọn bằng ốc vít hoặc kẹp chuyên dụng. Đảm bảo công tơ không bị rung lắc hay rơi rớt.
Kiểm tra tổng thể: Kiểm tra lại toàn bộ các mối nối, dây dẫn xem có bị hở, chập chờn hay không. Đảm bảo không có dụng cụ hay vật liệu thừa sót lại trong khu vực đấu nối.
Bật nguồn và kiểm tra hoạt động: Bật nguồn điện tổng trở lại và quan sát công tơ. Đĩa quay của công tơ (nếu là loại cơ) phải bắt đầu quay hoặc màn hình số phải hiển thị chỉ số. Kiểm tra xem công tơ có ghi nhận điện tiêu thụ khi có tải (bật một vài thiết bị điện trong nhà) và dừng ghi khi không có tải hay không. Nếu bạn muốn hệ thống điện trong nhà được tối ưu, hãy cân nhắc sử dụng ổ cắm điện cao cấp.
Bảo trì định kỳ: Để đảm bảo công tơ hoạt động chính xác và bền bỉ, hãy thực hiện kiểm tra và bảo trì định kỳ theo hướng dẫn của nhà sản xuất. Ghi chú và theo dõi chỉ số điện hàng tháng để kiểm soát mức tiêu thụ. Mặc dù bài viết tập trung vào điện trong nhà, việc tìm hiểu về giá dây cáp điện ngoài trời cũng hữu ích cho việc bảo trì hệ thống điện tổng thể.

Việc tự đấu công tơ điện 1 pha là một công việc đòi hỏi sự hiểu biết về điện và tuân thủ nghiêm ngặt các quy tắc an toàn. Nếu bạn không tự tin vào khả năng của mình, hãy tìm đến sự hỗ trợ từ các kỹ thuật viên điện có kinh nghiệm để tránh những rủi ro không đáng có.
