Tìm hiểu về Công tắc tơ 3 pha: Cấu tạo, Nguyên lý và Ứng dụng

Trong thế giới của hệ thống điện, đặc biệt là trong lĩnh vực công nghiệp, nhà xưởng hay các tòa nhà thương mại sử dụng nguồn điện 3 pha, việc điều khiển đóng ngắt các thiết bị có công suất lớn là một thách thức. Lúc này, công tắc tơ 3 pha (hay còn gọi là khởi động từ 3 pha) nổi lên như một giải pháp hiệu quả và đáng tin cậy. Đây là một loại khí cụ điện quan trọng, đóng vai trò trung tâm trong việc điều khiển tự động các tải 3 pha, đảm bảo an toàn và linh hoạt cho hệ thống.

Bài viết này sẽ đi sâu vào khám phá công tắc tơ 3 pha, từ cấu tạo bên trong, nguyên lý hoạt động cho đến những công dụng và ứng dụng thực tế của nó, giúp bạn có cái nhìn toàn diện về thiết bị thiết yếu này.

Công tắc tơ 3 pha là gì?

Công tắc tơ 3 pha (Contactor) là một thiết bị chuyển mạch điện từ được thiết kế để đóng hoặc mở các mạch điện động lực 3 pha một cách thường xuyên. Chức năng chính của nó là kiểm soát dòng chảy của điện năng đến các thiết bị tiêu thụ công suất lớn như động cơ 3 pha, hệ thống chiếu sáng công nghiệp, máy bơm, hay các tải cảm, tải trở khác trong mạng điện xoay chiều 3 pha.

Khác với rơ le trung gian chủ yếu dùng trong các mạch điều khiển dòng điện nhỏ, công tắc tơ được xây dựng để chịu được dòng điện làm việc lớn và có khả năng đóng ngắt với tần suất cao trong môi trường công nghiệp khắc nghiệt. Mặc dù có các loại công tắc tơ cho 1 pha, 2 pha, thậm chí 4 pha, nhưng công tắc tơ 3 pha là phổ biến và quan trọng nhất đối với các hệ thống điện công nghiệp và thương mại hiện đại.

Cấu tạo chi tiết của Công tắc tơ 3 pha

Để thực hiện nhiệm vụ đóng ngắt mạch điện công suất cao, công tắc tơ 3 pha được cấu tạo từ ba bộ phận chính phối hợp hoạt động nhịp nhàng:

Nam châm điện (Cơ cấu chấp hành)

Bộ phận này là bộ phận tạo ra lực hút để đóng hoặc mở các tiếp điểm. Nó hoạt động dựa trên nguyên lý điện từ và bao gồm các thành phần:

Cuộn dây (Coil): Là một cuộn dây dẫn (thường bằng đồng hoặc nhôm) được quấn quanh lõi thép. Khi có dòng điện điều khiển (từ mạch điều khiển) chạy qua cuộn dây này, một từ trường sẽ được tạo ra. Điện áp định mức của cuộn dây (điện áp cuộn hút) rất đa dạng, có thể là AC hoặc DC, phổ biến như 24V DC, 220V AC, 380V AC,…
Lõi thép: Gồm hai phần: phần cố định và phần di động (nắp di động). Phần cố định được gắn chặt vào khung vỏ, còn phần di động được liên kết với hệ thống tiếp điểm. Khi cuộn dây có điện, lực từ sẽ hút phần lõi thép di động về phía cố định.
Lò xo phản lực: Đặt giữa lõi thép cố định và di động, có nhiệm vụ đẩy phần di động cùng hệ thống tiếp điểm trở về vị trí ban đầu (trạng thái nghỉ) khi cuộn dây bị ngắt điện.

Hệ thống dập hồ quang

Khi công tắc tơ đóng hoặc ngắt dòng điện tải, đặc biệt là dòng điện lớn hoặc tải có tính cảm kháng, hiện tượng hồ quang điện sẽ phát sinh giữa các tiếp điểm. Hồ quang này có nhiệt độ rất cao và có thể gây ăn mòn, làm cháy rỗ bề mặt tiếp điểm, giảm tuổi thọ thiết bị. Hệ thống dập hồ quang, thường là một buồng kín với các tấm kim loại xếp song song, được thiết kế để nhanh chóng kéo dài, chia nhỏ và dập tắt hồ quang, bảo vệ các tiếp điểm và tăng độ bền cho công tắc tơ.

Hệ thống tiếp điểm

Đây là bộ phận trực tiếp thực hiện việc đóng ngắt kết nối điện giữa nguồn và tải. Hệ thống tiếp điểm được chia làm hai loại chính dựa trên chức năng và khả năng chịu tải:

Tiếp điểm chính (Main Contacts)

Gồm 3 cặp tiếp điểm, tương ứng với 3 pha của nguồn điện. Đây là những tiếp điểm có kích thước lớn và khả năng chịu đựng dòng điện làm việc cao (từ vài chục đến hàng nghìn Ampe tùy loại công tắc tơ). Trong trạng thái nghỉ (cuộn dây không có điện), các tiếp điểm chính của công tắc tơ 3 pha thường ở trạng thái thường hở (Normally Open – NO). Khi cuộn dây được cấp điện và hút lại, 3 cặp tiếp điểm chính này sẽ đóng lại, cho phép dòng điện 3 pha chạy từ nguồn đến tải. Các tiếp điểm chính được đấu nối trực tiếp vào mạch điện động lực.

Tiếp điểm phụ (Auxiliary Contacts)

Các tiếp điểm phụ có khả năng chịu dòng điện nhỏ hơn nhiều so với tiếp điểm chính (thường dưới 5A) và được sử dụng trong mạch điều khiển. Chúng có thể ở trạng thái thường hở (NO) hoặc thường đóng (Normally Closed – NC) khi cuộn dây không có điện. Số lượng và loại tiếp điểm phụ khác nhau tùy thuộc vào model và nhà sản xuất. Chúng được dùng để thực hiện các chức năng phụ trợ như: báo trạng thái hoạt động, khóa liên động giữa các công tắc tơ, điều khiển các thiết bị khác trong mạch điều khiển (như đèn báo, rơ le thời gian,…).

Hình ảnh cấu tạo bên ngoài của một công tắc tơ 3 pha điển hình.

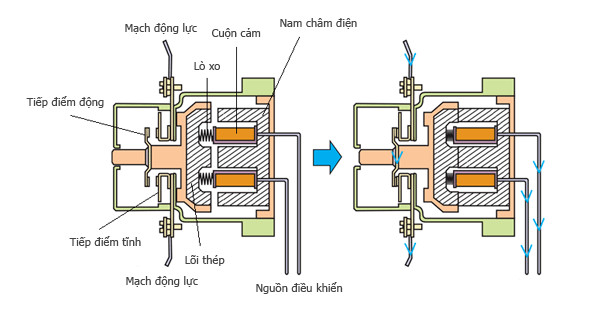

Nguyên lý hoạt động của Công tắc tơ 3 pha

Nguyên lý hoạt động của công tắc tơ 3 pha tương đối đơn giản và dựa trên tác động của nam châm điện:

Trạng thái nghỉ (Cuộn dây không cấp điện): Lúc này, lò xo phản lực đẩy phần lõi thép di động ra xa phần lõi thép cố định. Các tiếp điểm chính đang ở trạng thái thường hở (NO) và các tiếp điểm phụ đang ở trạng thái ban đầu của chúng (NO thì hở, NC thì đóng). Mạch điện động lực bị ngắt.
Khi cuộn dây nam châm được cấp điện: Dòng điện điều khiển từ mạch điều khiển chạy qua cuộn dây, tạo ra một lực từ hút mạnh phần lõi thép di động. Lực hút này thắng lực đẩy của lò xo, làm cho lõi thép di động chuyển động và kéo theo hệ thống tiếp điểm.
Chuyển trạng thái tiếp điểm:
- 3 cặp tiếp điểm chính (thường hở) đóng lại, tạo kết nối cho dòng điện 3 pha từ nguồn đến tải.
- Các tiếp điểm phụ thường hở (NO) đóng lại.
- Các tiếp điểm phụ thường đóng (NC) mở ra.
  Hệ thống điện động lực được kết nối, tải bắt đầu hoạt động (ví dụ: động cơ quay).
Khi cuộn dây nam châm ngừng cấp điện: Dòng điện điều khiển bị ngắt, từ trường trong cuộn dây biến mất. Lò xo phản lực đẩy phần lõi thép di động và hệ thống tiếp điểm trở về vị trí ban đầu.
Tiếp điểm trở về trạng thái nghỉ:
- Các tiếp điểm chính mở ra, ngắt kết nối nguồn 3 pha khỏi tải.
- Các tiếp điểm phụ thường hở (NO) mở ra.
- Các tiếp điểm phụ thường đóng (NC) đóng lại.
  Tải ngừng hoạt động.

Quá trình đóng ngắt này diễn ra rất nhanh và có thể lặp lại hàng triệu lần, cho phép điều khiển tự động hoặc điều khiển từ xa các thiết bị 3 pha một cách hiệu quả và an toàn.

Công dụng và Ứng dụng thực tế của Công tắc tơ 3 pha

Nhờ khả năng chịu tải lớn và hoạt động tự động, công tắc tơ 3 pha có vai trò cực kỳ quan trọng và được ứng dụng rộng rãi trong nhiều lĩnh vực:

Điều khiển động cơ 3 pha: Đây là ứng dụng phổ biến nhất. Công tắc tơ được dùng để khởi động, dừng, đảo chiều hoặc điều khiển tốc độ động cơ trong các máy móc công nghiệp, băng tải, máy nén khí, máy bơm nước công suất lớn, quạt công nghiệp,…
Hệ thống chiếu sáng công cộng và công nghiệp: Đóng ngắt các dàn đèn công suất lớn tại nhà xưởng, sân vận động, đường phố,… theo thời gian hoặc tín hiệu điều khiển.
Hệ thống sưởi và điều hòa không khí (HVAC): Điều khiển các thiết bị sưởi, máy lạnh công nghiệp, chiller công suất lớn trong các tòa nhà và nhà máy.
Hệ thống tụ bù công suất: Đóng ngắt các dàn tụ bù vào lưới điện để cải thiện hệ số công suất, giảm tổn thất điện năng.
Hệ thống cấp nguồn cho máy hàn, lò nung công nghiệp: Đóng ngắt nguồn điện cho các thiết bị tiêu thụ dòng điện rất cao.
Tích hợp vào các bảng điều khiển và tủ điện công nghiệp: Là thành phần cơ bản trong các hệ thống tự động hóa, kết hợp với PLC, rơ le thời gian, rơ le nhiệt để tạo ra các mạch điều khiển phức tạp.
Đóng ngắt các tải khác: Bất kỳ thiết bị 3 pha nào có công suất lớn cần được điều khiển đóng ngắt thường xuyên và tự động đều có thể sử dụng công tắc tơ.

Ngoài chức năng đóng ngắt chính, khi kết hợp với các thiết bị bảo vệ như rơ le nhiệt, cầu chì, hoặc aptomat, công tắc tơ còn góp phần bảo vệ động cơ và hệ thống điện khỏi các sự cố như quá tải, ngắn mạch, mất pha.

Các loại Công tắc tơ phổ biến và Lưu ý khi lựa chọn

Trên thị trường hiện nay có rất nhiều dòng sản phẩm công tắc tơ từ các nhà sản xuất khác nhau, đáp ứng đa dạng nhu cầu. Công tắc tơ có thể được phân loại dựa trên nhiều tiêu chí, nhưng phổ biến nhất vẫn là phân loại theo số pha (1 pha, 2 pha, 3 pha, 4 pha) và điện áp cuộn hút (AC hoặc DC với các mức điện áp khác nhau). Đối với các hệ thống điện công nghiệp tại Việt Nam, công tắc tơ 3 pha là loại được sử dụng rộng rãi nhất.

Khi bạn cần lựa chọn công tắc tơ 3 pha phù hợp cho ứng dụng của mình, hãy cân nhắc kỹ các yếu tố sau:

Điện áp làm việc định mức: Phải phù hợp với điện áp của nguồn điện 3 pha bạn đang sử dụng (ví dụ: 380V AC).
Dòng điện làm việc định mức (Ampe): Chọn công tắc tơ có dòng điện định mức lớn hơn hoặc bằng dòng điện tối đa mà tải của bạn sẽ tiêu thụ. Nên tính toán và chọn dư một khoảng an toàn để đảm bảo độ bền.
Điện áp cuộn hút: Phù hợp với điện áp của mạch điều khiển. Nếu mạch điều khiển dùng 220V AC thì chọn công tắc tơ có cuộn hút 220V AC. Nếu dùng PLC ngõ ra 24V DC thì chọn loại cuộn hút 24V DC.
Loại tải: Tùy thuộc vào tải là thuần trở (đèn sưởi), tải cảm (động cơ), hay tải dung (tụ bù) mà việc chọn cấp tải (AC-1, AC-3, AC-4…) của công tắc tơ cũng khác nhau để đảm bảo tuổi thọ tiếp điểm.
Số lượng và loại tiếp điểm phụ: Xác định xem mạch điều khiển của bạn cần bao nhiêu tiếp điểm thường hở (NO) và thường đóng (NC) để điều khiển các thiết bị khác hoặc tạo khóa liên động.
Thương hiệu và chất lượng: Đầu tư vào sản phẩm từ các thương hiệu uy tín sẽ đảm bảo hiệu suất hoạt động ổn định, độ bền cao và an toàn cho hệ thống.

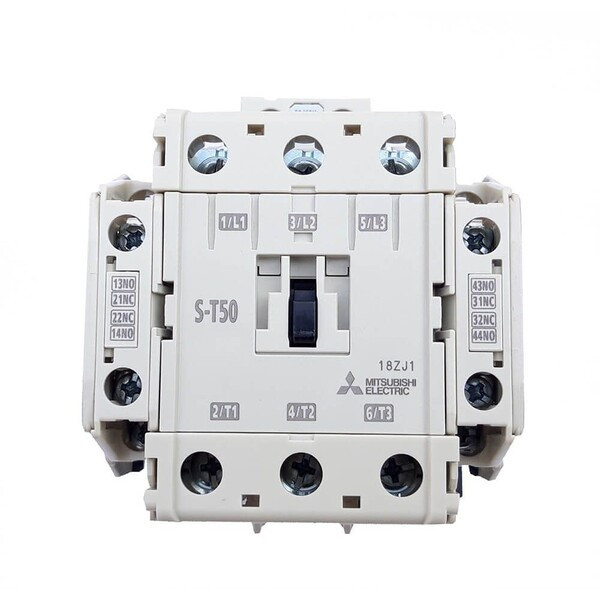

Một mẫu công tắc tơ 3 pha công suất lớn, phù hợp cho tải nặng.Công tắc tơ 3 pha loại trung bình, thường dùng cho động cơ.

Các Thương hiệu Công tắc tơ 3 pha uy tín

Lựa chọn thương hiệu uy tín là yếu tố quan trọng để đảm bảo chất lượng và độ bền cho công tắc tơ 3 pha. Một số nhà sản xuất được tin dùng rộng rãi trên thị trường Việt Nam và thế giới bao gồm:

Schneider Electric: Là một trong những tên tuổi hàng đầu thế giới về thiết bị điện, công tắc tơ 3 pha Schneider nổi tiếng về độ tin cậy, hiệu suất cao và nhiều dòng sản phẩm đa dạng cho mọi ứng dụng.

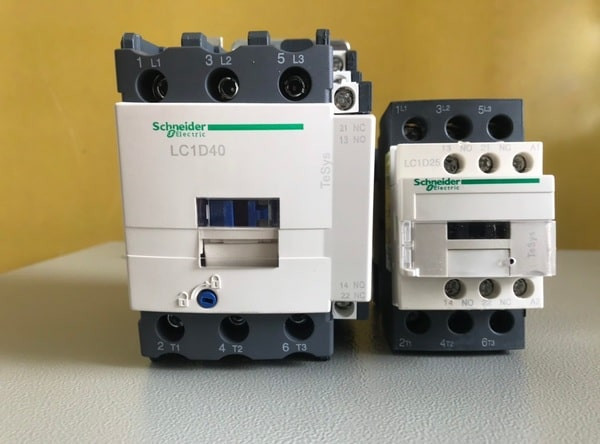

Công tắc tơ 3 pha Schneider Electric dòng TeSys D.
Mitsubishi Electric: Thương hiệu từ Nhật Bản, cung cấp các dòng công tắc tơ chất lượng cao, độ bền cơ khí và điện cao, phù hợp cho các ứng dụng khắt khe.
LS Electric: Đến từ Hàn Quốc, LS Electric (tiền thân là LG Industrial Systems) được ưa chuộng tại Việt Nam nhờ sự cân bằng giữa chất lượng ổn định, độ bền và mức giá hợp lý.

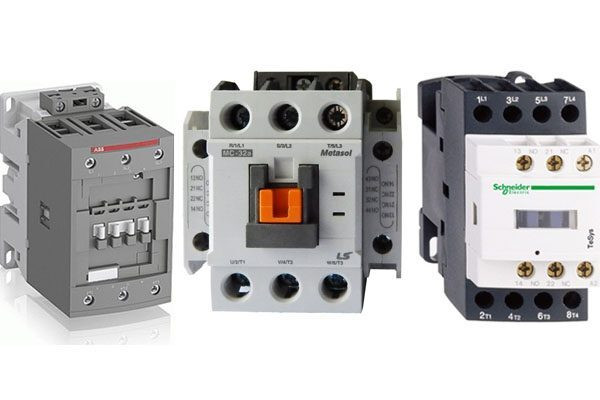

Công tắc tơ 3 pha của thương hiệu LS Electric.
ABB, Siemens: Hai tập đoàn công nghệ lớn từ châu Âu, cung cấp các giải pháp công tắc tơ và thiết bị điện công nghiệp đồng bộ, chất lượng cao.
Chint, Delixi: Các thương hiệu từ Trung Quốc, cung cấp các dòng công tắc tơ với mức giá cạnh tranh, phù hợp với nhiều dự án có ngân sách hạn chế.

Việc chọn thương hiệu nào còn phụ thuộc vào yêu cầu kỹ thuật cụ thể của hệ thống, ngân sách cho phép và tính sẵn có của sản phẩm trên thị trường.

Kết luận

Công tắc tơ 3 pha là một thành phần cốt lõi trong việc điều khiển các tải công suất lớn trong các hệ thống điện 3 pha hiện đại. Hiểu rõ về cấu tạo từ nam châm điện, hệ thống dập hồ quang đến các loại tiếp điểm, cùng với nguyên lý hoạt động đơn giản nhưng hiệu quả của nó, sẽ giúp bạn nhận thức được tầm quan trọng của thiết bị này. Từ công nghiệp nặng đến các ứng dụng tự động hóa dân dụng quy mô lớn, công tắc tơ 3 pha mang lại khả năng đóng ngắt an toàn, linh hoạt và hiệu quả. Khi cần trang bị hoặc thay thế, hãy cân nhắc kỹ các yếu tố kỹ thuật và lựa chọn sản phẩm từ nhà cung cấp uy tín để đảm bảo hệ thống điện của bạn hoạt động ổn định và bền bỉ.
