Công Tắc Gạt 2 Vị Trí: Linh Kiện Nhỏ, Giải Pháp Chuyển Mạch Đa Năng Cho Mọi Mạch Điện

Trong thế giới linh kiện điện tử, có những thành phần tuy nhỏ bé nhưng lại đóng vai trò cực kỳ quan trọng, quyết định khả năng vận hành và tương tác của cả hệ thống. Một trong số đó chính là công tắc gạt 2 vị trí. Với thiết kế đơn giản nhưng hiệu quả, loại công tắc này đã trở thành lựa chọn ưu tiên cho nhiều ứng dụng từ dân dụng đến công nghiệp, đặc biệt trong các mạch in (PCB) yêu cầu sự gọn gàng và độ tin cậy.

Công Tắc Gạt 2 Vị Trí Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động

Công tắc gạt 2 vị trí, đúng như tên gọi, là một loại công tắc cơ khí cho phép người dùng chuyển đổi giữa hai trạng thái (ví dụ: Bật/Tắt, Chế độ A/Chế độ B) chỉ bằng một thao tác gạt. Thường gặp nhất là phiên bản 3 chân, mang lại sự linh hoạt trong việc điều khiển dòng điện hoặc tín hiệu.

Khái Niệm Công Tắc Gạt 2 Vị Trí

Đây là thiết bị chuyển mạch cơ điện, có tay gạt để đóng hoặc ngắt một mạch điện, hoặc chuyển hướng dòng điện giữa hai đường dẫn khác nhau. Với hai vị trí, nó đơn giản là có thể ở trạng thái “mở” hoặc “đóng”, hoặc kết nối với một trong hai cực đầu ra.

Cấu Tạo Cơ Bản (Phiên Bản 3 Chân)

Công tắc gạt 3 chân 2 vị trí bao gồm các bộ phận chính:

• Tay gạt: Phần mà người dùng tác động để chuyển đổi vị trí.
• Thân công tắc: Chứa cơ chế chuyển động bên trong và các chân kết nối.
• Các chân kết nối: Thường có 3 chân đối với loại 2 vị trí:
  • Chân COM (Common): Đây là chân chung, luôn là điểm kết nối cố định.
  • Chân ON/Vị trí 1: Khi tay gạt ở một vị trí, chân COM sẽ nối với chân này.
  • Chân OFF/Vị trí 2: Khi tay gạt ở vị trí còn lại, chân COM sẽ nối với chân này.

Nguyên Lý Hoạt Động Đơn Giản

Nguyên lý của công tắc gạt 2 vị trí rất đơn giản. Khi người dùng gạt cần điều khiển, một lá đồng hoặc bộ phận dẫn điện bên trong sẽ di chuyển để tạo ra kết nối điện giữa chân COM và một trong hai chân còn lại (ON hoặc OFF). Điều này cho phép dòng điện chạy qua hoặc chuyển hướng tín hiệu, thực hiện chức năng bật/tắt hoặc chọn chế độ. Ví dụ, trong một mạch điện đơn giản, chân COM có thể được nối với nguồn điện, và hai chân còn lại nối với các tải khác nhau. Khi gạt, bạn chọn tải nào sẽ nhận điện.

Các Loại Công Tắc Gạt 2 Vị Trí Phổ Biến

Tại Linhkien283, chúng tôi cung cấp đa dạng các mẫu công tắc gạt 2 vị trí để phù hợp với mọi nhu cầu thiết kế và lắp đặt. Đặc biệt, có hai loại chân phổ biến được ưa chuộng:

Công Tắc Gạt Chân Thẳng

Loại này có các chân hàn thẳng đứng, lý tưởng để gắn xuyên lỗ (Through-Hole Technology – THT) lên mạch in PCB. Khoảng cách chân tiêu chuẩn như 5.08mm với lỗ khoảng 1.3mm đảm bảo khả năng tương thích với nhiều loại bo mạch thông dụng. Chúng thường được dùng trong các dự án cần độ chắc chắn khi hàn cố định.

Công Tắc Gạt Chân Cong

Khác với chân thẳng, loại chân cong mang lại sự linh hoạt hơn trong một số bố trí mạch. Các chân được uốn cong góc 90 độ, giúp tiết kiệm không gian theo chiều dọc hoặc cho phép gắn ở các cạnh mạch, tạo ra các thiết kế độc đáo hoặc phù hợp với vỏ hộp sản phẩm có giới hạn chiều cao.

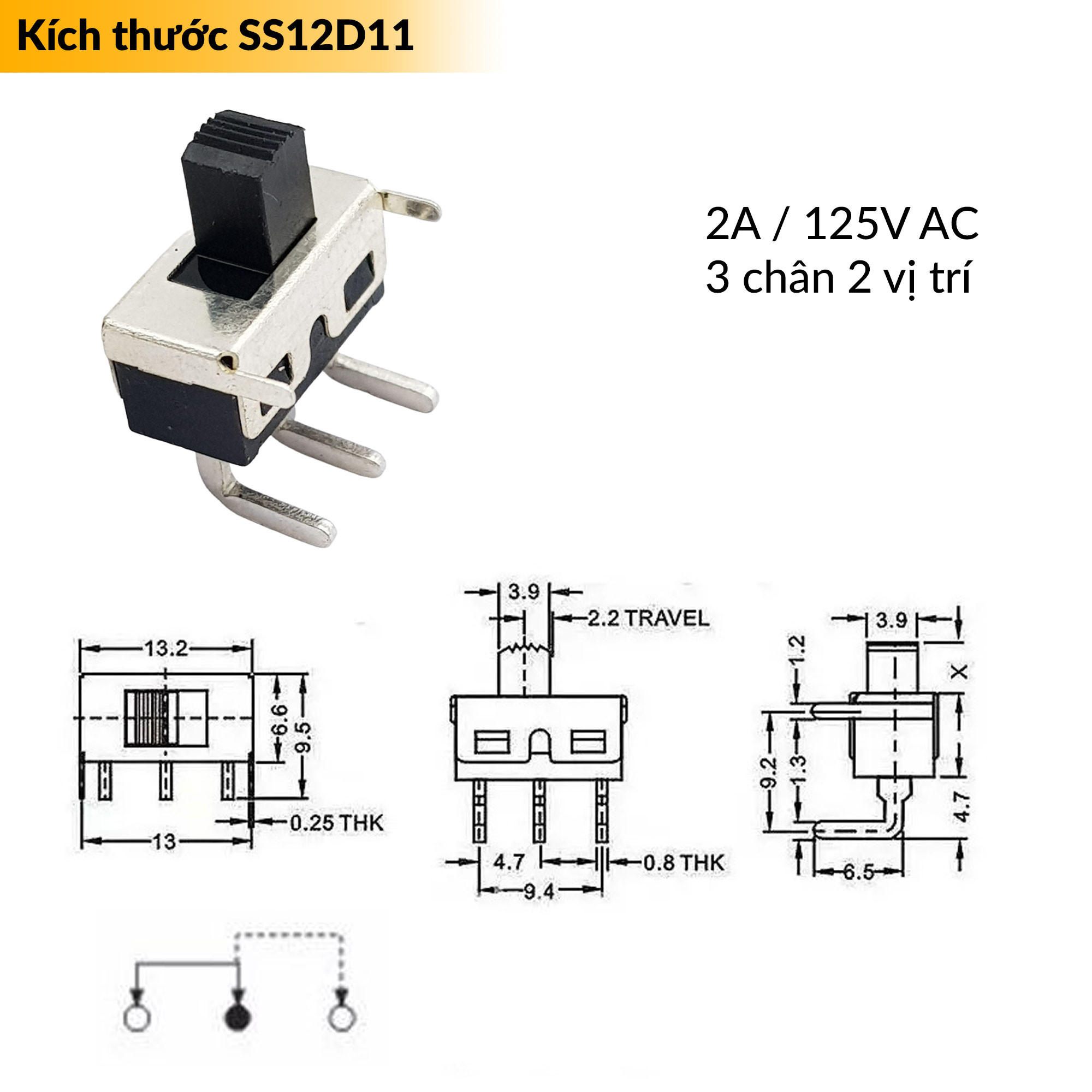

Kích thước chi tiết công tắc gạt 2 vị trí 3 chân loại chân cong cho mạch PCBKích thước công tắc gạt 3 chân 2 vị trí loại chân cong.

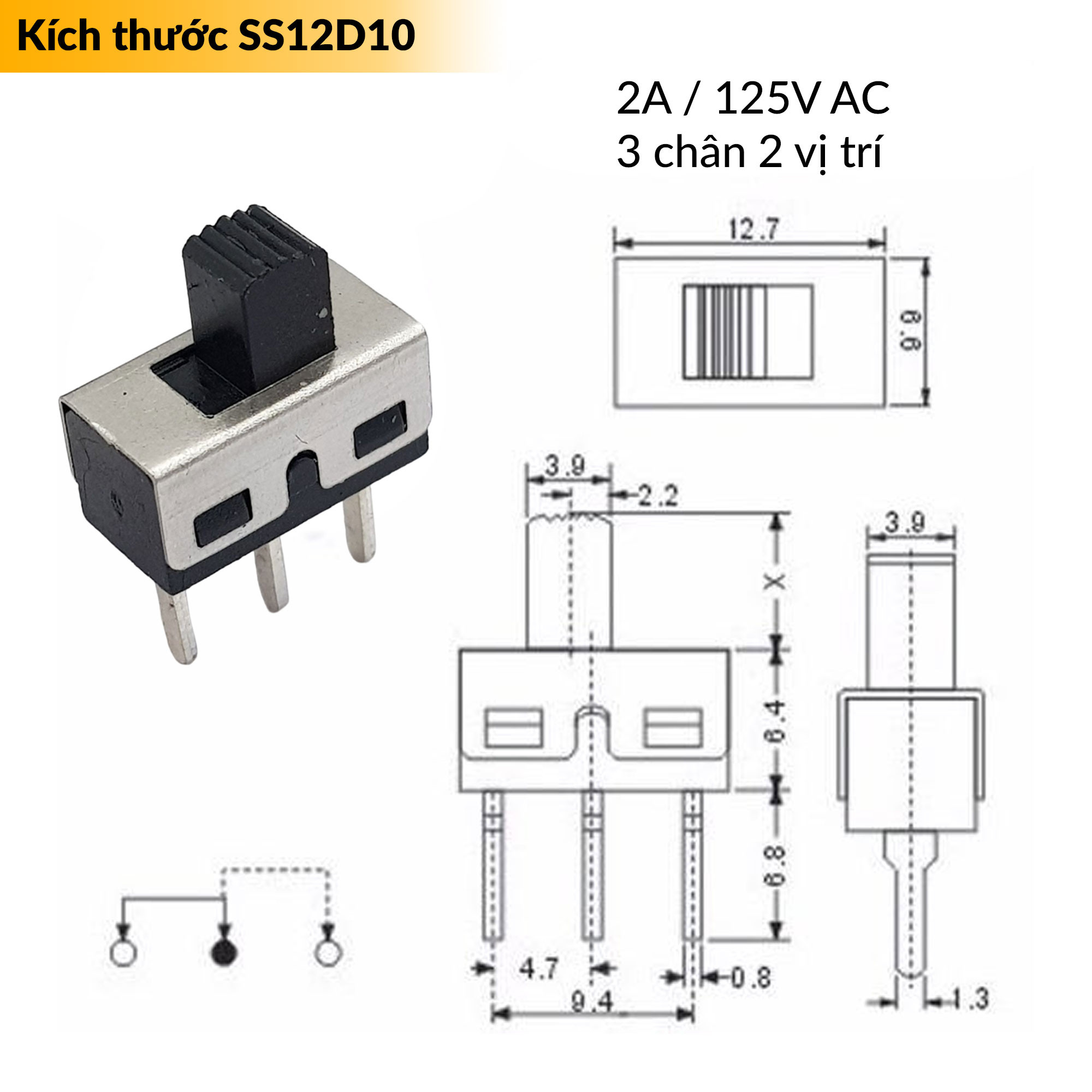

Bản vẽ kích thước công tắc gạt 2 vị trí chân thẳng dùng trên bo mạchKích thước công tắc gạt 3 chân 2 vị trí loại chân thẳng.

Thông Số Kỹ Thuật Quan Trọng Của Công Tắc Gạt 2 Vị Trí

Việc hiểu rõ các thông số kỹ thuật là yếu tố then chốt để lựa chọn đúng công tắc cho dự án của bạn, đảm bảo an toàn và hiệu suất tối ưu.

• Công tắc gạt PCB: Cho thấy đây là loại công tắc nhỏ gọn, thiết kế đặc biệt để gắn trực tiếp lên bo mạch in, tối ưu hóa không gian.
• Phân loại: Chân thẳng hoặc chân cong, như đã đề cập, tùy thuộc vào yêu cầu lắp đặt.
• Dòng điện định mức: 2A tại 125VAC. Đây là mức dòng điện và điện áp tối đa mà công tắc có thể chịu được một cách an toàn và ổn định. Vượt quá giới hạn này có thể gây hỏng hóc hoặc nguy hiểm.
• Số chân: 3 chân, gồm một chân COM và hai chân đầu ra (hoặc trạng thái).
• Số vị trí: 2 vị trí, cho phép chuyển đổi giữa hai trạng thái.
• Chân giữa là chân COM: Xác nhận lại chân chung, điểm khởi đầu cho mọi kết nối.
• Trọng lượng: Khoảng 1g. Trọng lượng cực nhẹ, phù hợp cho các thiết bị di động hoặc những nơi cần giảm tải tối đa.

Ứng Dụng Đa Dạng Của Công Tắc Gạt 2 Vị Trí

Công tắc gạt 2 vị trí được ứng dụng rộng rãi nhờ sự đơn giản và độ tin cậy của nó:

• Công tắc nguồn Bật/Tắt: Đây là ứng dụng phổ biến nhất, dùng để cấp hoặc ngắt nguồn điện cho một thiết bị điện tử, từ đồ chơi trẻ em đến các mô hình mạch thử nghiệm.
• Chuyển đổi tín hiệu hoặc chế độ: Trong các thiết bị phức tạp hơn, nó có thể dùng để chọn giữa hai chế độ hoạt động, ví dụ như chế độ làm việc “thủ công” và “tự động”, hoặc chọn ngõ vào/ngõ ra trong các hệ thống âm thanh, thiết bị đo lường.
• Trong mạch điện tử DIY và đồ án sinh viên: Kích thước nhỏ gọn và dễ sử dụng khiến chúng trở thành lựa chọn tuyệt vời cho các dự án điện tử cá nhân, học tập, nơi không gian là một yếu tố quan trọng. Các bạn sinh viên thường dùng để điều khiển các mạch cơ bản, bật tắt [công tắc đèn led] trong mô hình.
• Thiết bị công nghiệp nhỏ và dân dụng: Từ bộ điều khiển nhỏ trong nhà máy (kết hợp với các [thiết bị khí nén parker] hay [cảm biến xi lanh]), bảng điều khiển tủ điện nhỏ như [tủ điện 24 module], đến các thiết bị gia dụng đơn giản, công tắc gạt 2 vị trí đều có mặt.
• Thay thế cho các loại công tắc khác: Đôi khi, nó có thể thay thế cho [nút ấn bật tắt] khi cần một cơ chế giữ trạng thái rõ ràng hơn.

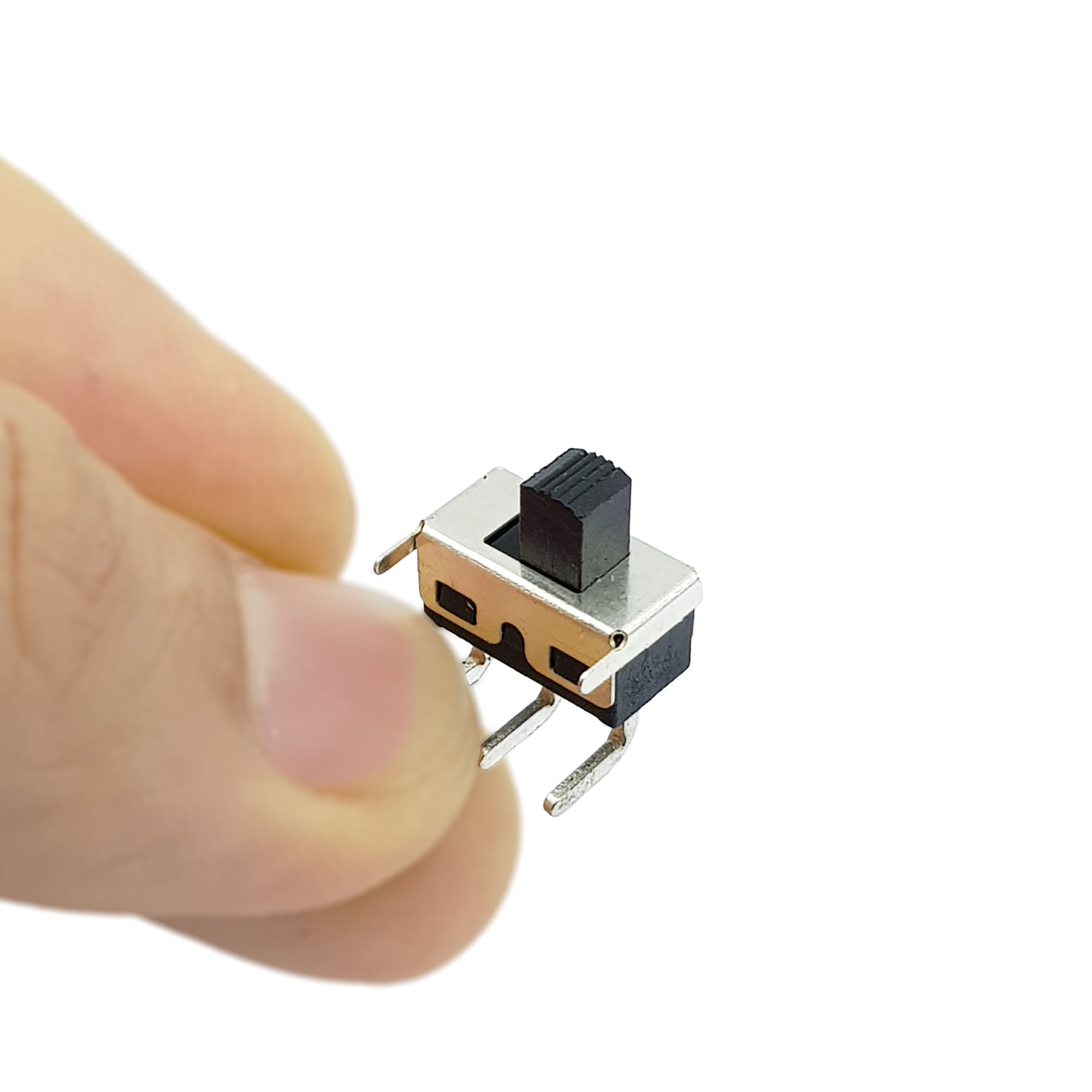

Hình ảnh thực tế công tắc gạt 2 vị trí 3 chân với thiết kế chân congCông tắc gạt chân cong trong thực tế.

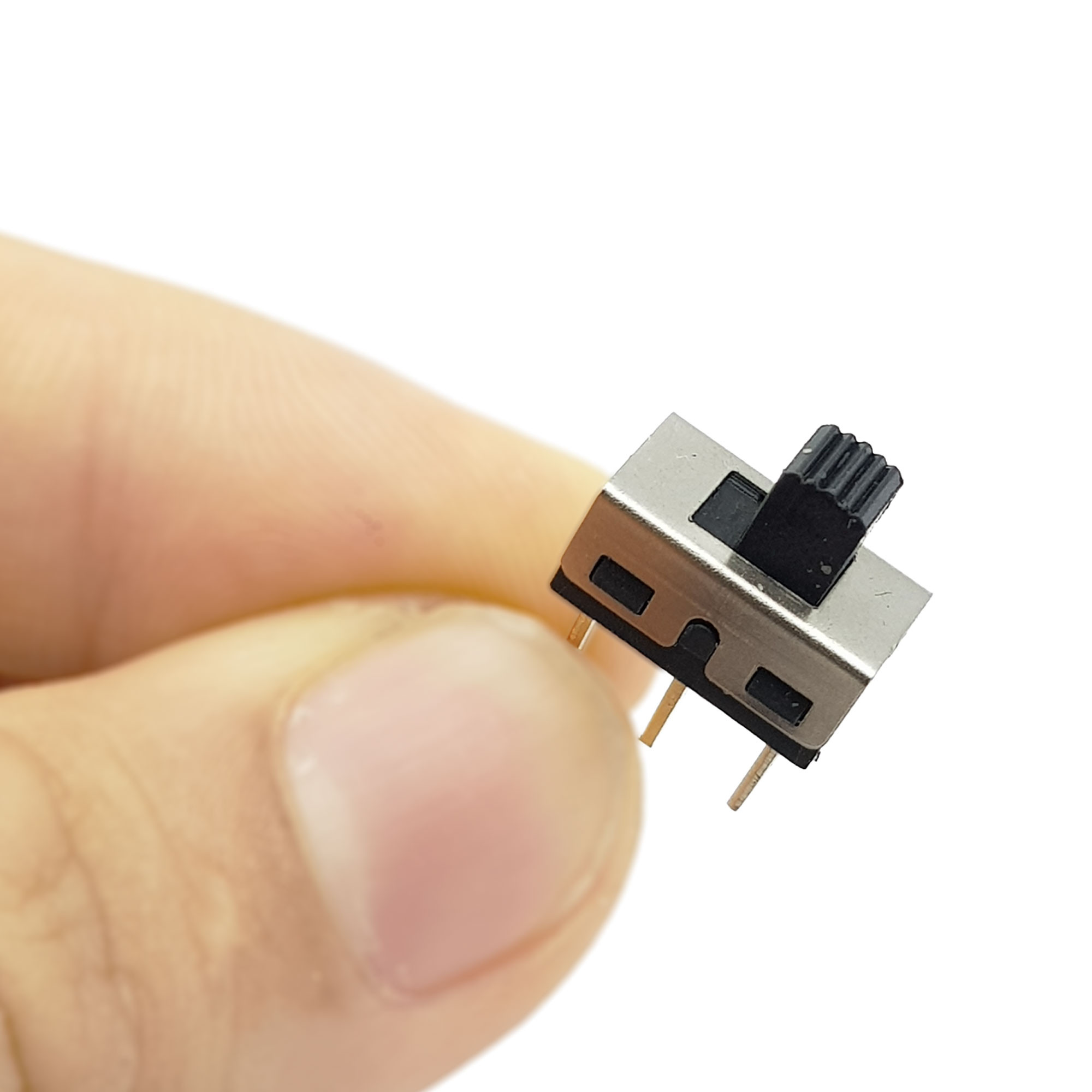

Minh họa công tắc gạt 2 vị trí chân thẳng được cầm trên tayCông tắc gạt chân thẳng được cầm trên tay.

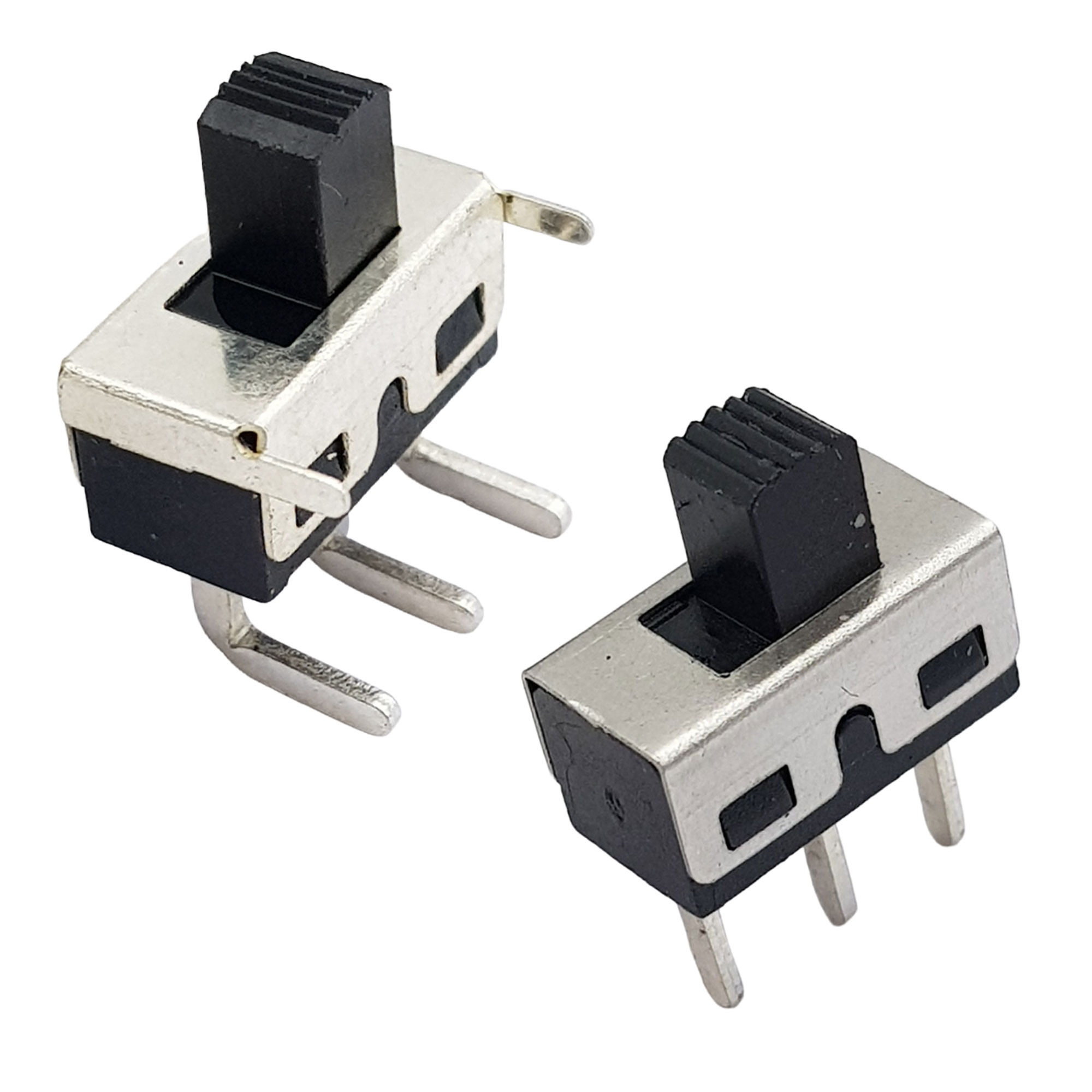

Tổng quan công tắc gạt 2 vị trí 3 chân, linh kiện điện tử đa năngCông tắc gạt 3 chân 2 vị trí.

Hướng Dẫn Lựa Chọn Và Sử Dụng Công Tắc Gạt 2 Vị Trí Hiệu Quả

Để tối ưu hóa hiệu suất và tuổi thọ của công tắc gạt, người dùng cần lưu ý một số điểm sau:

• Lựa chọn theo thông số: Luôn kiểm tra dòng điện và điện áp định mức của công tắc phải phù hợp hoặc cao hơn yêu cầu của mạch điện. Điều này đảm bảo công tắc hoạt động ổn định và an toàn, tránh quá tải gây cháy nổ.
• Chọn loại chân phù hợp: Cân nhắc giữa công tắc chân thẳng và chân cong dựa trên thiết kế PCB và yêu cầu không gian. Chân thẳng dễ hàn trên mạch THT, trong khi chân cong có thể tối ưu cho việc gắn ở cạnh hoặc không gian hẹp.
• Lưu ý khi lắp đặt trên PCB: Đảm bảo các lỗ trên PCB có đường kính và khoảng cách phù hợp với chân công tắc. Khi hàn, nhiệt độ mỏ hàn và thời gian tiếp xúc cần được kiểm soát để tránh làm hỏng công tắc hoặc bong mối hàn.
• Kiểm tra độ bền và vật liệu: Đối với các ứng dụng yêu cầu độ bền cao hoặc hoạt động trong môi trường khắc nghiệt, nên chọn công tắc có vật liệu vỏ và tiếp điểm chất lượng tốt.

Kết Luận

Công tắc gạt 2 vị trí là một linh kiện tuy nhỏ nhưng vô cùng hữu ích, không thể thiếu trong nhiều dự án điện tử và tự động hóa. Với khả năng chuyển mạch đơn giản, đáng tin cậy cùng nhiều lựa chọn về kiểu dáng và thông số kỹ thuật, nó giúp người dùng dễ dàng điều khiển các chức năng bật/tắt hay chuyển đổi chế độ một cách hiệu quả.
