Khám Phá Công Tắc Bàn Đạp Chân TFS-201: Giải Pháp Điều Khiển Rảnh Tay Hiệu Quả

Trong thế giới công nghiệp và dân dụng hiện đại, việc tối ưu hóa thao tác và đảm bảo an toàn luôn là ưu tiên hàng đầu. Một trong những giải pháp đơn giản nhưng cực kỳ hữu ích chính là công tắc bàn đạp. Đặc biệt, model TFS-201 với thiết kế vững chắc và tính năng linh hoạt đang trở thành lựa chọn lý tưởng cho nhiều ứng dụng. Với khả năng điều khiển thiết bị bằng chân, bạn có thể giải phóng đôi tay để tập trung vào công việc chính, nâng cao hiệu suất và sự tiện lợi.

Công tắc bàn đạp chân TFS-201 của Linhkien283 được thiết kế với vỏ nhựa cách điện bền bỉ, lõi đồng và nhiều tiếp điểm, cùng với dây dẫn dài 2 mét, mang lại sự an tâm khi sử dụng trong môi trường điện. Sản phẩm này không chỉ là một linh kiện điện đơn thuần mà còn là trợ thủ đắc lực giúp bạn thực hiện các tác vụ đòi hỏi sự chính xác và linh hoạt. Hãy cùng tìm hiểu sâu hơn về những ứng dụng và thông số kỹ thuật nổi bật của thiết bị này.

Ứng Dụng Đa Dạng Của Công Tắc Bàn Đạp TFS-201

Công tắc bàn đạp TFS-201 không chỉ giới hạn trong một vài lĩnh vực mà có thể tích hợp vào vô số hệ thống khác nhau, từ công nghiệp đến các dự án DIY cá nhân. Dưới đây là một số ứng dụng tiêu biểu:

Kiểm soát máy móc công nghiệp: Điều khiển bật/tắt động cơ, motor điện của các loại máy như máy may, máy ép, máy dệt… giúp người vận hành linh hoạt hơn trong quá trình sản xuất.
Chế tạo và DIY: Một lựa chọn tuyệt vời cho những ai đam mê sáng tạo. Bạn có thể sử dụng công tắc này để tự chế máy mài, máy hàn cell pin, hoặc thậm chí là các hệ thống điều khiển cho xe điện. Việc kết hợp với các loại dây điện lõi đồng chất lượng sẽ đảm bảo hiệu suất và độ bền cho dự án của bạn.
Thiết bị dân dụng: Ngoài công nghiệp, nó còn được dùng trong các thiết bị gia dụng hoặc các hệ thống điều khiển đơn giản tại nhà, nơi cần thao tác rảnh tay.
Hệ thống phanh điện tử: Trong các dự án xe điện tự chế, công tắc bàn đạp có thể được dùng làm cơ cấu kích hoạt phanh, mang lại khả năng kiểm soát tức thì.

Sơ Đồ Chân Và Nguyên Lý Hoạt Động Cơ Bản

Để đấu nối công tắc bàn đạp TFS-201 một cách chính xác, việc hiểu rõ sơ đồ chân là rất quan trọng. Công tắc này có 3 chân cơ bản, mỗi chân đảm nhiệm một vai trò riêng:

Màu Đỏ: Chân COM (Common) – Chân chung, thường là điểm vào của nguồn điện.
Màu Trắng: Chân NO (Normally Open) – Thường mở. Khi công tắc chưa được tác động (chưa đạp), chân này sẽ hở mạch với COM. Khi đạp, nó sẽ đóng mạch.
Màu Đen: Chân NC (Normally Closed) – Thường đóng. Khi công tắc chưa được tác động, chân này sẽ đóng mạch với COM. Khi đạp, nó sẽ hở mạch.

Một số biến thể có thể có màu sắc khác, ví dụ chân đỏ là NO, chân trắng là COM và chân đen là NC. Do đó, việc kiểm tra kỹ hướng dẫn hoặc sử dụng đồng hồ vạn năng là cần thiết để đảm bảo đấu nối đúng. Với các ứng dụng cần dòng điện lớn, việc chọn dây điện 2.5 mm hoặc các loại dây có tiết diện phù hợp là yếu tố then chốt.

Thông Số Kỹ Thuật Chi Tiết Của TFS-201

Để đảm bảo hiệu quả và an toàn khi sử dụng, việc nắm rõ các thông số kỹ thuật của công tắc bàn đạp TFS-201 là điều không thể bỏ qua:

Model: TFS-201
Loại: Foot Switch (Công tắc bàn đạp chân)
Điện áp định mức: 250VAC
Dòng điện định mức: 10A
Tiếp điểm: 1NO (Thường mở), 1NC (Thường đóng)
Chất liệu: Vỏ nhựa cách điện chống cháy, đế kim loại chắc chắn.
Chiều dài cáp: 2 mét, mang lại sự linh hoạt trong lắp đặt.
Trọng lượng: 245g

Những thông số này cho thấy TFS-201 là một công tắc đáng tin cậy, phù hợp với hầu hết các ứng dụng điện áp thấp và trung bình, đặc biệt là trong các hệ thống cần độ bền cao như tủ điện nhựa ABS.

Kích Thước và Sơ Đồ Đấu Nối Thực Tế

Để người dùng dễ dàng hình dung và lên kế hoạch lắp đặt, dưới đây là kích thước chi tiết và các sơ đồ đấu nối phổ biến cho công tắc bàn đạp chân TFS-201.

Kích thước chi tiết của công tắc bàn đạp chân TFS-201

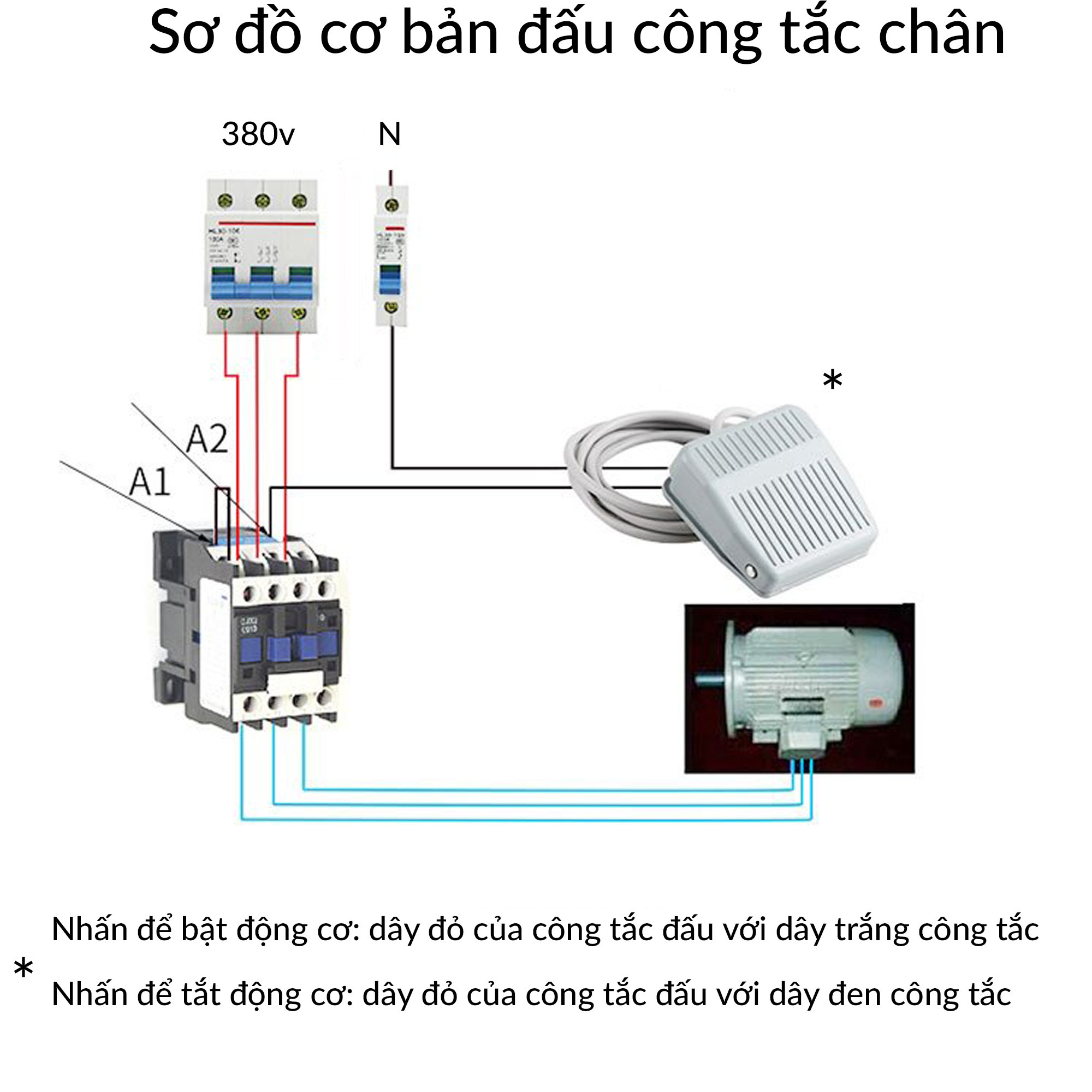

Đấu nối với động cơ: Sơ đồ này minh họa cách kết nối công tắc bàn đạp để điều khiển việc bật/tắt một động cơ điện, thường thấy trong máy may hoặc các thiết bị cơ khí. Việc lựa chọn dây điện 2×4 Trần Phú hay các loại dây có khả năng chịu tải phù hợp là rất quan trọng để đảm bảo an toàn và hiệu suất hoạt động.

Sơ đồ đấu nối công tắc bàn đạp TFS-201 với động cơ điện

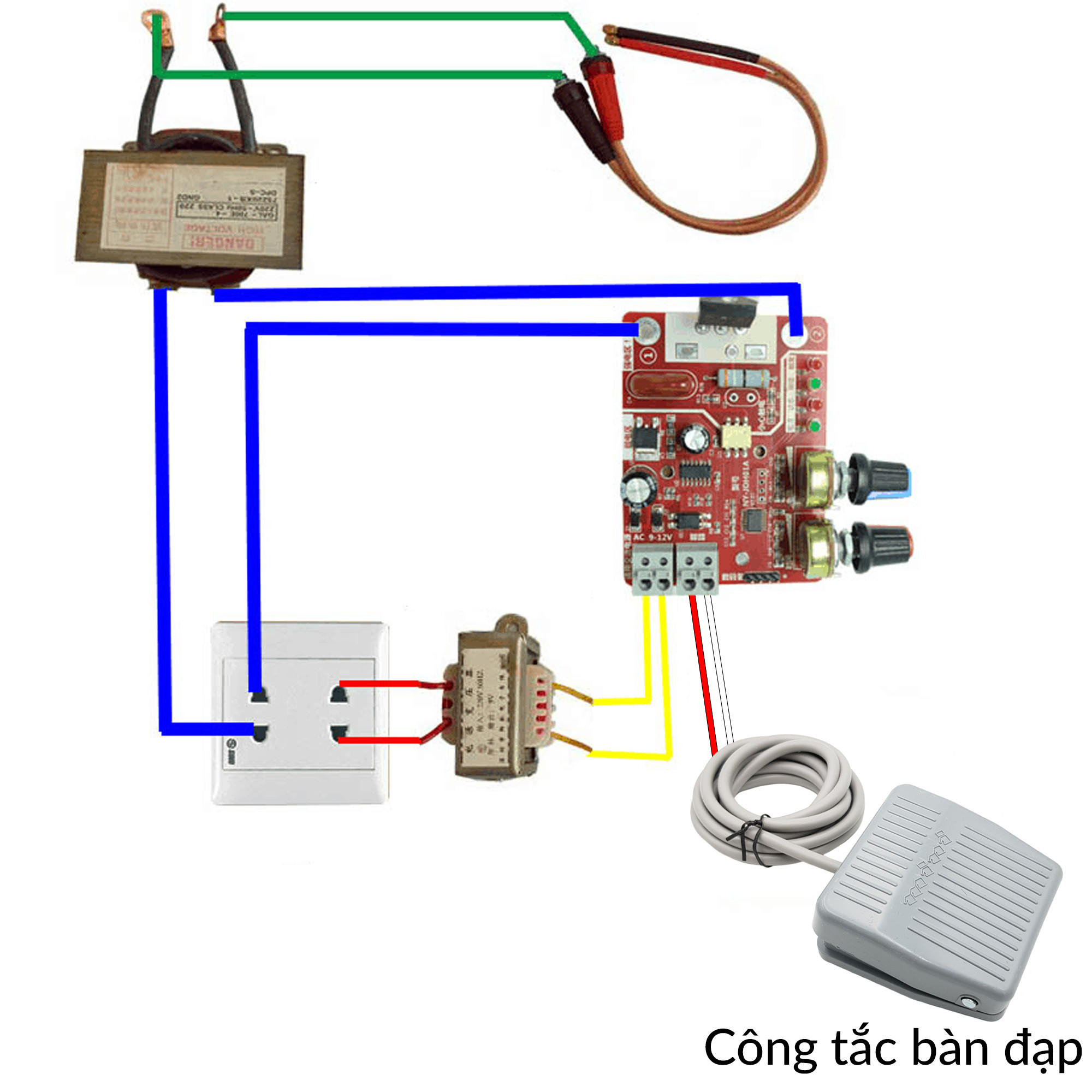

Đấu nối với máy hàn cell pin: Ứng dụng này cho thấy khả năng tích hợp của công tắc bàn đạp vào các thiết bị chuyên dụng như máy hàn cell pin, giúp người thợ có thể tập trung điều chỉnh vị trí hàn bằng tay.

Minh họa sơ đồ đấu dây công tắc bàn đạp cho máy hàn cell pin

Hình Ảnh Thực Tế Sản Phẩm

Một cái nhìn trực quan về sản phẩm sẽ giúp bạn đánh giá rõ hơn về chất lượng gia công và thiết kế của công tắc bàn đạp TFS-201.

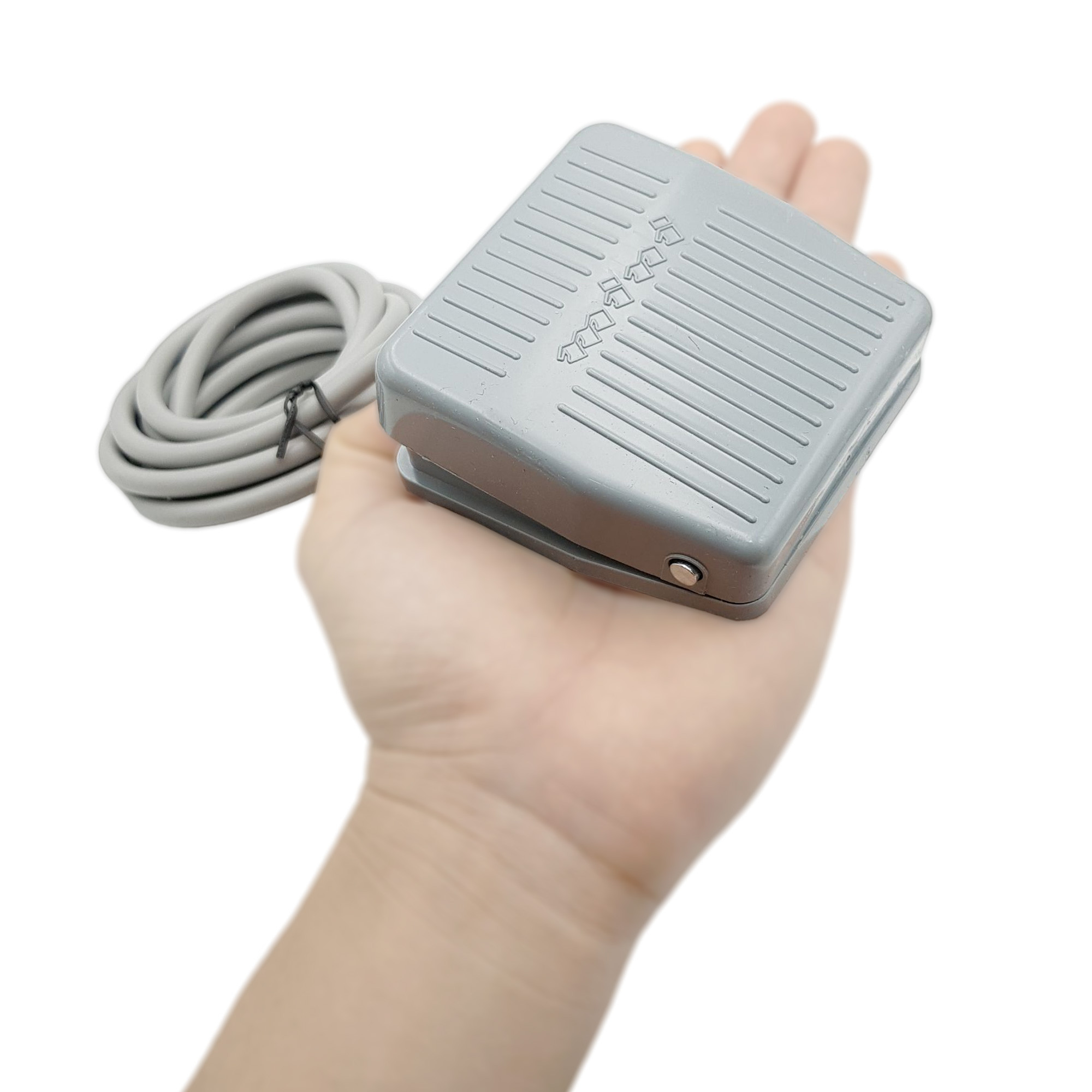

Hình ảnh thực tế công tắc bàn đạp chân TFS-201 với vỏ nhựa và dây cáp dài

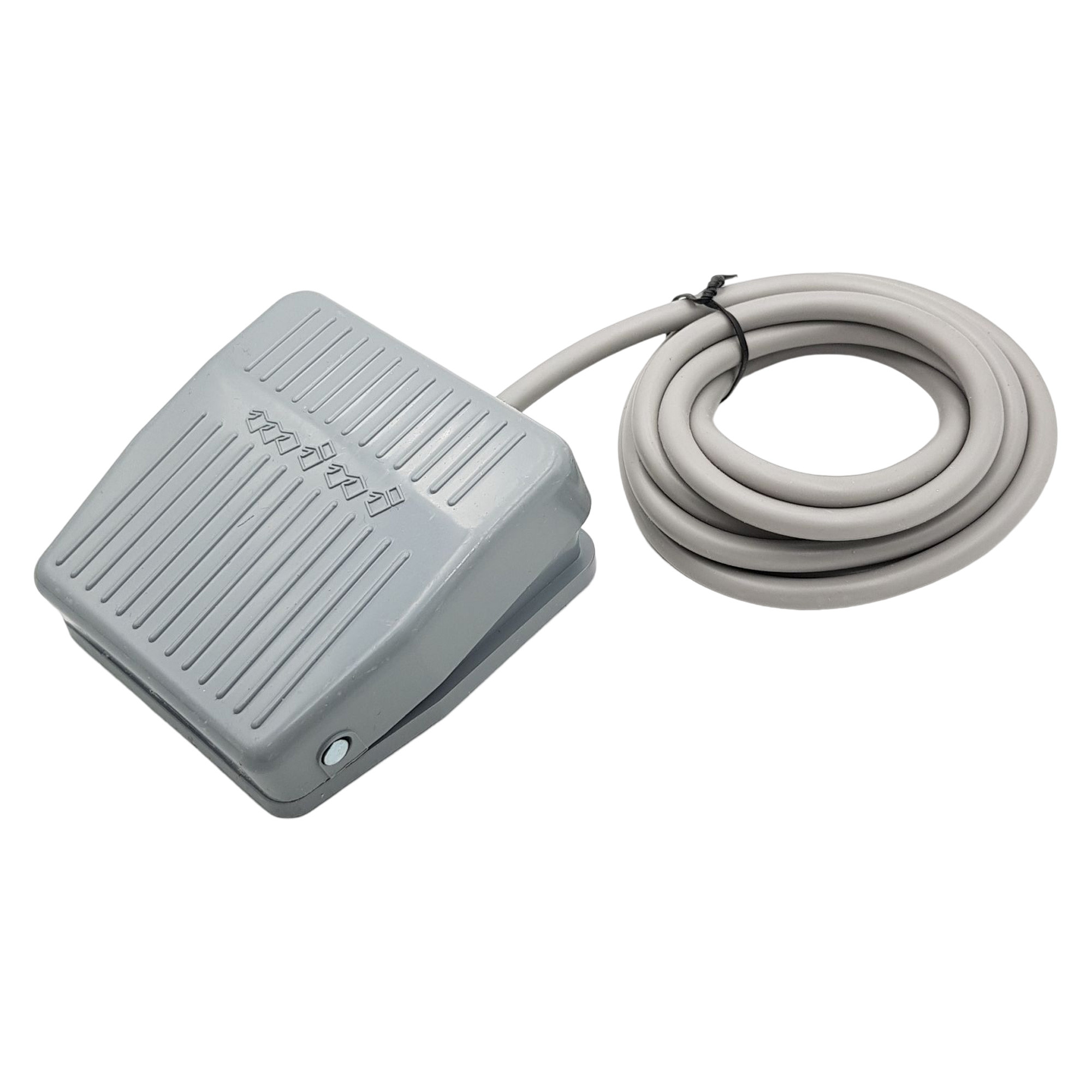

Góc nhìn tổng thể công tắc bàn đạp TFS-201 tiện dụng

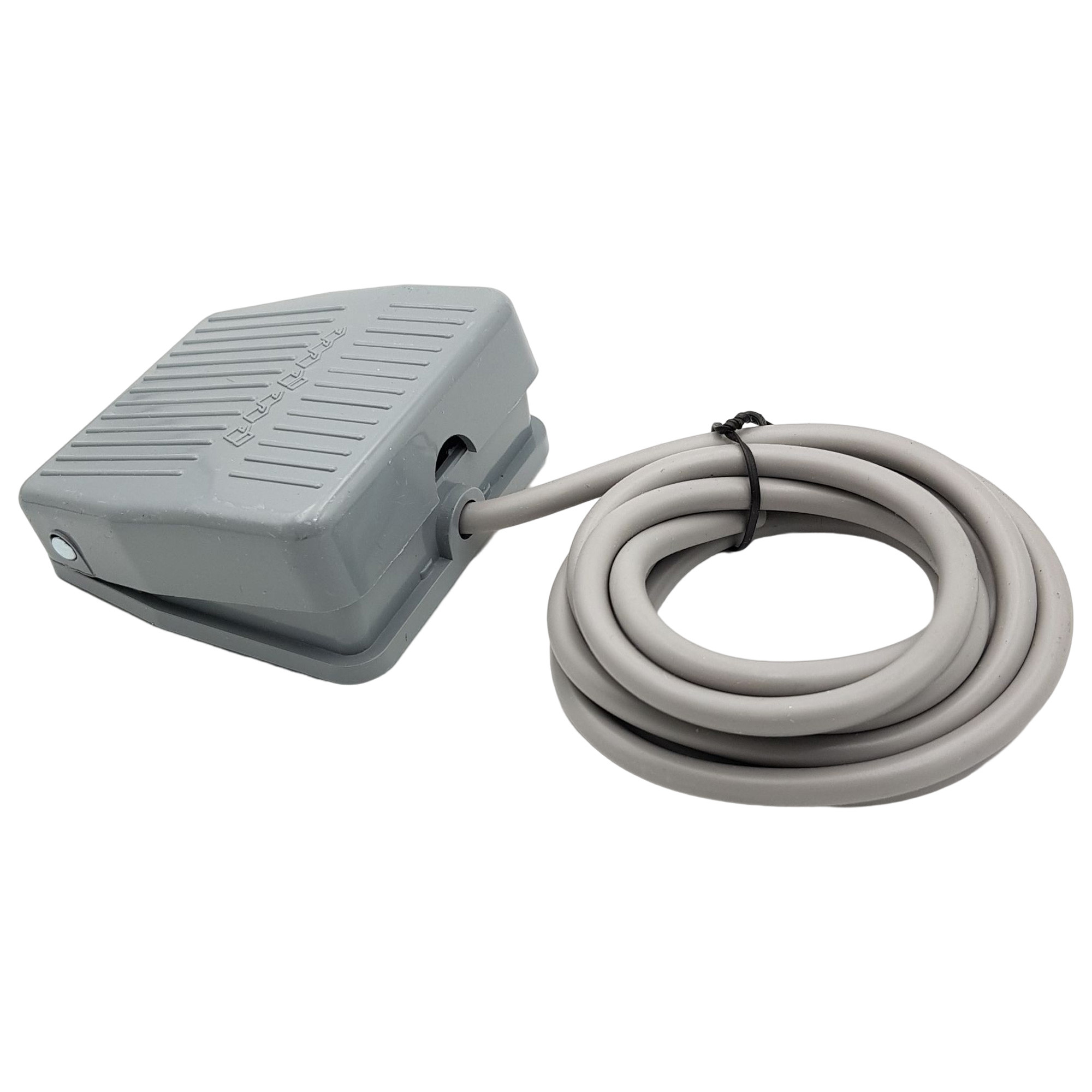

Chi tiết vỏ nhựa cách điện và đế kim loại của công tắc bàn đạp chân

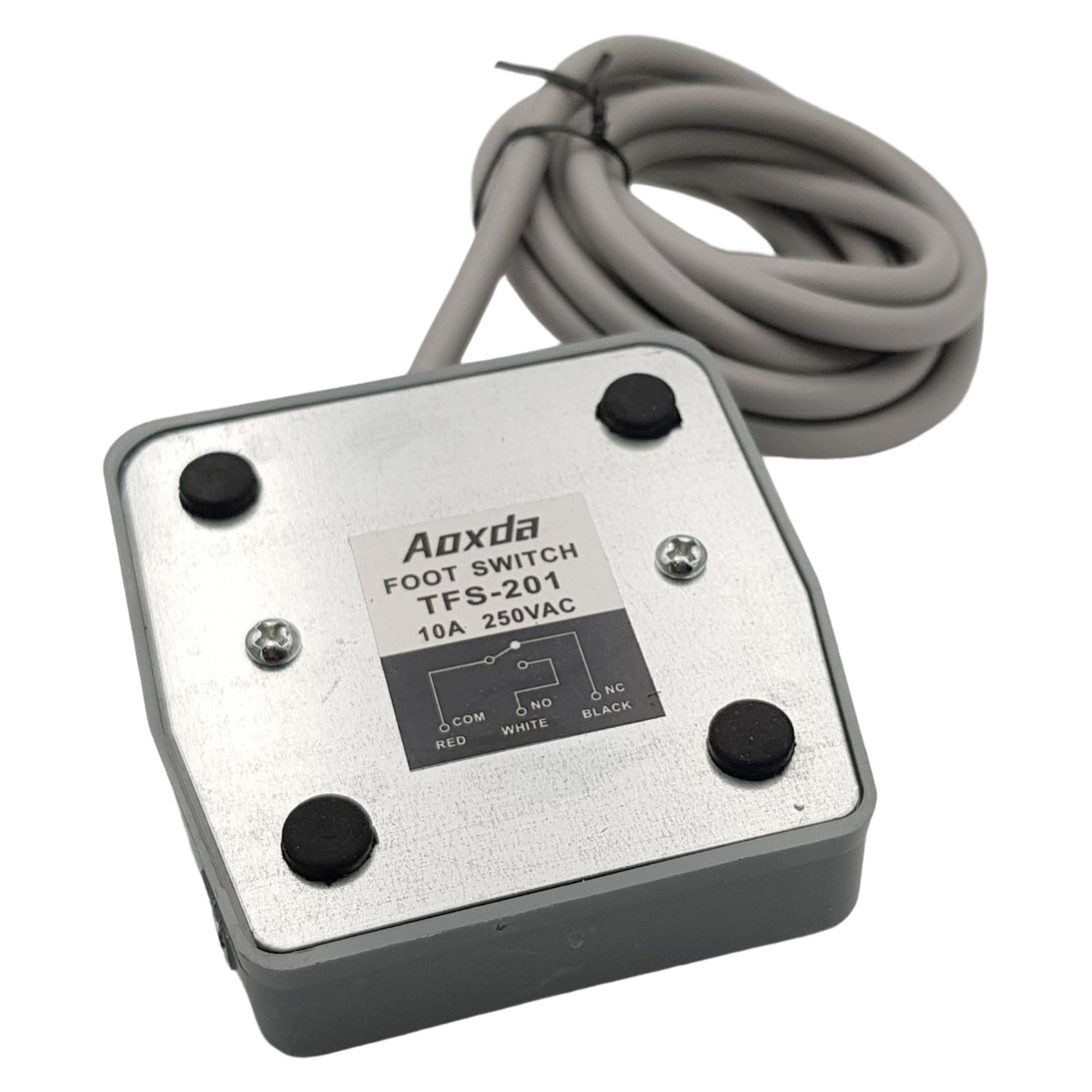

Cận cảnh công tắc bàn đạp TFS-201 và các tiếp điểm bên trong

Kết Luận

Công tắc bàn đạp TFS-201 là một giải pháp điều khiển hiệu quả, mang lại sự tiện lợi và an toàn cho nhiều ứng dụng từ công nghiệp đến dân dụng. Với thiết kế chắc chắn, thông số kỹ thuật ổn định và khả năng tích hợp linh hoạt, sản phẩm này xứng đáng là lựa chọn hàng đầu cho những ai tìm kiếm một công tắc chân đáng tin cậy. Linhkien283 cam kết cung cấp các linh kiện chất lượng cao, giúp bạn hoàn thiện mọi dự án một cách tốt nhất.
