Cầu Chì Ống: Giải Pháp Bảo Vệ Mạch Điện Thiết Yếu Cho Mọi Hệ Thống

Trong bất kỳ hệ thống điện nào, từ dân dụng đến công nghiệp, sự an toàn luôn là ưu tiên hàng đầu. Một trong những thành phần cơ bản nhưng cực kỳ quan trọng giúp đảm bảo điều này chính là cầu chì. Đặc biệt, cầu chì ống đã và đang khẳng định vai trò không thể thiếu trong việc bảo vệ mạch điện khỏi những sự cố như quá tải hay ngắn mạch, ngăn ngừa nguy cơ cháy nổ đáng tiếc. Hãy cùng Linhkien283 tìm hiểu sâu hơn về loại cầu chì đặc biệt này, từ cấu tạo, nguyên lý hoạt động cho đến những ứng dụng thực tế của nó.

Cầu Chì Ống Là Gì?

Cầu chì ống, thường được biết đến với tên gọi khác là cầu chì sứ, là một thiết bị bảo vệ chuyên dụng trong các hệ thống điện, đặc biệt phổ biến trong các tủ điện công nghiệp, tủ lạnh công nghiệp, và nhiều ứng dụng khác yêu cầu khả năng chịu tải cao. Nó được thiết kế để ngắt dòng điện một cách nhanh chóng khi có sự cố quá tải hoặc ngắn mạch xảy ra, từ đó bảo vệ các thiết bị điện và đảm bảo an toàn cho người sử dụng.

Các loại cầu chì ống có khả năng hoạt động trong dải dòng điện rộng, từ mức thấp nhất chỉ 1A cho đến 1000A, và hỗ trợ điện áp đa dạng, từ 125V đến 1000V. Chúng thường được đặt trong các hộp bảo vệ chuyên dụng để tăng cường an toàn và độ bền. Để hiểu rõ hơn về các thiết bị bảo vệ tương tự, bạn có thể tham khảo thêm về áp tô mát – một giải pháp ngắt mạch tự động phổ biến khác.

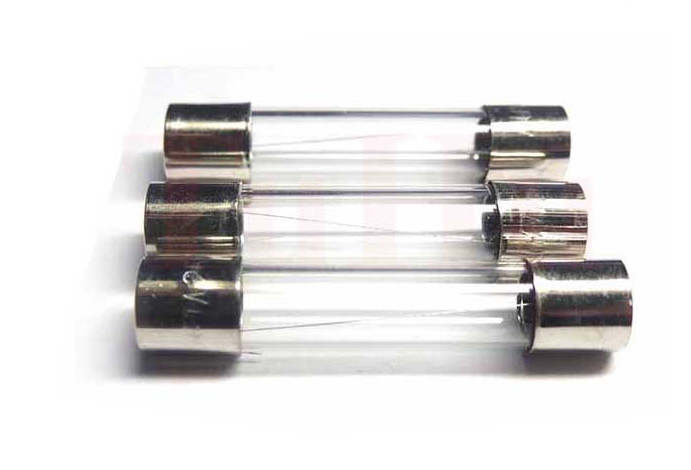

Cầu chì ống là gì?

Cấu Tạo Chi Tiết Của Cầu Chì Ống

Cầu chì ống được cấu thành từ nhiều bộ phận, mỗi bộ phận đóng vai trò quan trọng trong việc bảo vệ hệ thống điện. Hiểu rõ cấu tạo sẽ giúp chúng ta sử dụng và bảo trì thiết bị hiệu quả hơn.

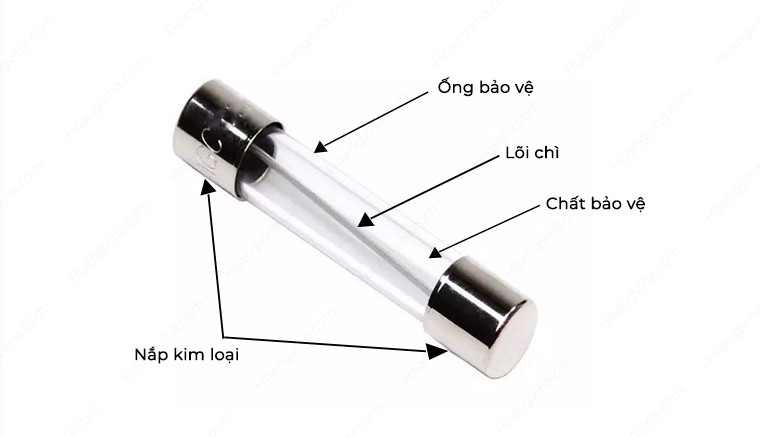

Cấu tạo cầu chì ống

Các thành phần chính bao gồm:

• Ống bảo vệ (Thân cầu chì): Đây là phần cốt lõi của cầu chì ống, thường là một ống hình trụ làm từ vật liệu cách điện như sứ hoặc thủy tinh. Bên trong ống chứa dây chảy (ruột dẫn) làm từ kim loại có điểm nóng chảy thấp như chì hoặc hợp kim. Khi dòng điện vượt quá giới hạn an toàn, dây chảy này sẽ nóng chảy và ngắt mạch.
• Hai đầu nối kim loại: Cầu chì ống có hai đầu nối, thường là dạng ren hoặc dạng đuôi chuột, được dùng để kết nối vào mạch điện. Chúng giúp đảm bảo sự dẫn điện tốt và chắc chắn. Để kết nối các dây điện một cách an toàn và gọn gàng, người ta thường sử dụng cầu đấu chia dây điện trong các tủ điện.
• Chất độn: Bên trong ống bảo vệ, thường có chứa một loại chất độn như cát thạch anh hoặc bột thủy tinh. Chất này có tác dụng dập tắt hồ quang điện khi dây chảy bị đứt, giúp ngăn chặn cháy nổ và tăng cường an toàn.
• Khả năng điều chỉnh dòng điện (Tùy loại): Một số loại cầu chì ống có thể được thiết kế để thay đổi ngưỡng bảo vệ bằng cách điều chỉnh đường kính hoặc số lượng dây chảy bên trong. Tuy nhiên, phần lớn cầu chì ống thông thường có ngưỡng bảo vệ cố định.
• Vỏ bọc bảo vệ: Nhằm bảo vệ các thành phần bên trong khỏi tác động của môi trường và đảm bảo an toàn cho người sử dụng, cầu chì ống thường được đặt trong một vỏ bọc cách điện hoặc một hộp bảo vệ chuyên dụng.

Nguyên Lý Hoạt Động Của Cầu Chì Ống

Nguyên lý hoạt động của cầu chì ống tương đối đơn giản nhưng cực kỳ hiệu quả. Khi dòng điện bình thường đi qua, ruột dẫn (dây chảy) bên trong cầu chì sẽ duy trì trạng thái dẫn điện. Tuy nhiên, khi có sự cố quá tải hoặc ngắn mạch xảy ra, dòng điện trong mạch tăng đột biến vượt quá giới hạn cho phép của cầu chì.

Lúc này, theo định luật Joule-Lenz, nhiệt lượng sinh ra trên ruột dẫn sẽ tăng lên nhanh chóng, làm cho vật liệu kim loại có điểm nóng chảy thấp này tan chảy. Khi dây chảy bị đứt, mạch điện sẽ bị hở, dòng điện không thể đi qua được nữa, từ đó ngắt nguồn điện và bảo vệ các thiết bị tải như động cơ điện khỏi hư hỏng. Quá trình này diễn ra chỉ trong tích tắc, giúp hạn chế tối đa thiệt hại có thể xảy ra.

Các Loại Cầu Chì Ống Phổ Biến Hiện Nay

Để đáp ứng nhu cầu đa dạng của các hệ thống điện, cầu chì ống được phân loại dựa trên nhiều tiêu chí khác nhau, mỗi loại có đặc tính và ứng dụng riêng biệt:

• Theo công suất dòng điện: Có các loại cầu chì ống được thiết kế để chịu dòng điện từ vài trăm milliampere (mA) cho các mạch điện tử nhỏ đến hàng nghìn ampe (kA) cho các hệ thống công suất lớn.
• Theo điện áp định mức: Chúng được phân loại theo điện áp mà chúng có thể hoạt động an toàn, từ vài chục volt (V) đến vài trăm kilovolt (kV) cho các ứng dụng điện lưới.
• Theo loại cầu chì cụ thể: Bao gồm cầu chì đường dây trung áp, cầu chì đường dây cao áp, cầu chì chuyên dụng cho máy biến áp, máy phát điện hoặc các thiết bị công nghiệp khác.
• Theo tiêu chuẩn kỹ thuật: Các tiêu chuẩn như IEC (Ủy ban Kỹ thuật Điện Quốc tế) hoặc ANSI (Viện Tiêu chuẩn Quốc gia Hoa Kỳ) quy định các yêu cầu về hiệu suất, kích thước và an toàn của cầu chì.
• Theo loại ferrule (đầu nối): Ferrule là phần đầu kim loại của cầu chì. Chúng có thể được làm từ đồng thau, nhôm, hoặc các hợp kim khác tùy thuộc vào yêu cầu về dẫn điện và độ bền.
• Theo loại bảo vệ: Cầu chì ống có thể được thiết kế chuyên biệt để bảo vệ quá tải (chậm trễ) hoặc bảo vệ ngắn mạch (tác động nhanh).

Ưu Và Nhược Điểm Khi Sử Dụng Cầu Chì Ống

Mặc dù có nhiều loại thiết bị bảo vệ khác nhau trên thị trường, cầu chì ống vẫn giữ vững vị thế nhờ những ưu điểm vượt trội cùng một số hạn chế cần lưu ý.

Ưu điểm nổi bật

• Bảo vệ thiết bị hiệu quả: Cầu chì ống đóng vai trò quan trọng trong việc bảo vệ các thiết bị điện như động cơ, máy móc và hệ thống dây cáp khỏi hư hại do quá tải và ngắn mạch.
• Chi phí hợp lý: So với nhiều loại thiết bị bảo vệ khác có chức năng tương tự, cầu chì ống có giá thành thấp hơn, dễ tiếp cận và phổ biến hơn đối với nhiều đối tượng người dùng.
• Phản ứng nhanh chóng: Khả năng ngắt mạch nhanh khi phát hiện sự cố giúp giảm thiểu thời gian thiết bị phải chịu dòng điện cao bất thường, từ đó giảm thiểu thiệt hại tiềm ẩn.
• Dễ dàng thay thế: Quá trình lắp đặt và thay thế cầu chì ống tương đối đơn giản, không đòi hỏi kỹ thuật phức tạp hay nhiều dụng cụ chuyên dụng.

Nhược điểm cần lưu ý

• Độ tin cậy hạn chế: Trong một số trường hợp phức tạp, cầu chì ống có thể gặp khó khăn trong việc phát hiện và xử lý chính xác các tình huống sự cố, đặc biệt là các sự cố nhỏ hơn ngưỡng ngắt.
• Độ chính xác không cao: Thiết kế của cầu chì ống có thể không đảm bảo độ chính xác tuyệt đối trong việc bảo vệ. Đôi khi, có thể xảy ra độ trễ nhỏ trong việc ngắt mạch, có thể gây ra một phần thiệt hại cho thiết bị. Các thiết bị như rơ le áp suất có thể cung cấp khả năng bảo vệ với độ chính xác cao hơn cho các hệ thống đặc thù.
• Không thể điều chỉnh: Hầu hết các loại cầu chì ống thông thường có ngưỡng bảo vệ cố định và không thể điều chỉnh được. Điều này làm cho chúng kém linh hoạt hơn trong các ứng dụng cần sự tùy chỉnh cao về mức độ bảo vệ.
• Vấn đề môi trường: Một số loại cầu chì ống truyền thống có thể chứa chì – một chất độc hại. Việc thay thế và xử lý cầu chì cũ cần tuân thủ các quy định về môi trường để tránh gây ô nhiễm.

Những Lưu Ý Quan Trọng Khi Lắp Đặt Và Sử Dụng Cầu Chì Ống

Để đảm bảo quá trình sử dụng cầu chì ống an toàn, hiệu quả và đáng tin cậy, người dùng cần tuân thủ một số nguyên tắc và lưu ý quan trọng sau:

• Lựa chọn đúng thông số: Cần phải chọn loại cầu chì ống có các thông số kỹ thuật (dòng định mức, điện áp, tần số) phù hợp với yêu cầu của hệ thống điện và thiết bị cần bảo vệ.
• Sử dụng bảo vệ bổ sung: Cầu chì ống là một lớp bảo vệ cơ bản. Trong nhiều hệ thống, đặc biệt là công nghiệp, cần cân nhắc sử dụng kết hợp với các thiết bị bảo vệ khác như MCCB (Cầu dao tự động khối), ACB (Máy cắt không khí) để tăng cường hiệu quả và độ an toàn toàn diện.
• Lắp đặt đúng vị trí: Cầu chì ống phải được lắp đặt ở vị trí dễ tiếp cận để thuận tiện cho việc kiểm tra, bảo trì và thay thế. Vị trí lắp đặt cũng cần đảm bảo cầu chì hoạt động hiệu quả nhất.
• Theo dõi dòng tải: Thường xuyên theo dõi dòng tải của hệ thống để đảm bảo rằng nó không vượt quá khả năng chịu đựng của cầu chì, tránh tình trạng quá tải không mong muốn.
• Kiểm tra định kỳ: Thực hiện kiểm tra định kỳ tình trạng của cầu chì ống để phát hiện sớm các dấu hiệu hư hỏng, lão hóa và thay thế kịp thời trước khi sự cố xảy ra.
• An toàn khi thay thế: Luôn luôn tắt nguồn điện hoàn toàn trước khi tiến hành thay thế cầu chì ống. Đồng thời, trang bị đầy đủ các thiết bị bảo hộ cá nhân như găng tay cách điện và kính bảo hộ để đảm bảo an toàn tuyệt đối.
• Xử lý cầu chì cũ đúng cách: Do một số cầu chì ống có thể chứa các vật liệu độc hại như chì, việc xử lý các cầu chì đã hỏng cần tuân thủ các quy định về bảo vệ môi trường để tránh gây ô nhiễm.

Việc tuân thủ các lưu ý trên sẽ giúp kéo dài tuổi thọ của hệ thống điện, bảo vệ thiết bị và đảm bảo an toàn cho người vận hành. Nếu có nhu cầu về linh kiện điện tử, máy in 3D hay các loại công tắc hành trình chất lượng, hãy liên hệ với Linhkien283 để được tư vấn và hỗ trợ tốt nhất.
