Cáp Nhôm Vặn Xoắn 4×35 CADIVI: Giải Pháp Truyền Tải Điện An Toàn, Hiệu Quả

Trong bối cảnh phát triển mạnh mẽ của các hệ thống điện dân dụng và công nghiệp, việc lựa chọn loại cáp dẫn phù hợp đóng vai trò then chốt để đảm bảo an toàn, ổn định và hiệu quả truyền tải. Cáp nhôm vặn xoắn 4×35 CADIVI, thuộc dòng cáp điện lực treo trên không LV-ABC, đã và đang trở thành lựa chọn ưu tiên hàng đầu cho các dự án phân phối điện hạ thế với cấp điện áp 0,6/1kV. Sản phẩm này không chỉ đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt mà còn mang lại độ bền vượt trội, khả năng chịu tải tốt và tuổi thọ cao, góp phần vào sự vận hành liên tục của hệ thống điện.

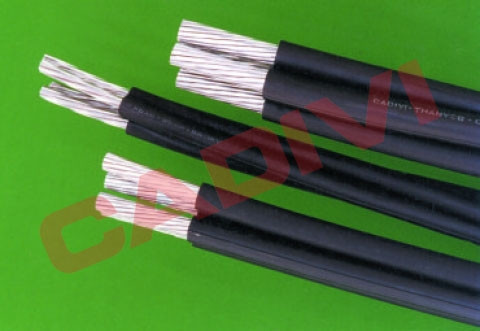

Cáp nhôm vặn xoắn hạ thế CADIVI LV-ABC 4×35 chất lượng cao

Đặc Điểm Nổi Bật Của Cáp Nhôm Vặn Xoắn CADIVI LV-ABC 4×35

Cáp nhôm vặn xoắn CADIVI LV-ABC 4×35 được thiết kế đặc biệt để tối ưu hóa hiệu suất và độ tin cậy trong môi trường truyền tải điện. Sản phẩm này nổi bật với cấu trúc 4 lõi, sử dụng ruột dẫn nhôm xoắn đồng tâm ép chặt và lớp cách điện XLPE màu đen, tuân thủ các tiêu chuẩn kỹ thuật cao như TCVN 6447 và AS 3560-1.

Vật liệu cách điện XLPE cao cấp – Bền bỉ vượt thời gian

Lớp vỏ cách điện của cáp là một trong những yếu tố quan trọng nhất quyết định đến độ bền và an toàn của sản phẩm. Cáp nhôm vặn xoắn 4×35 CADIVI sử dụng vật liệu XLPE (Polyethylene liên kết ngang) có pha Masterbatch với hàm lượng carbon tối thiểu 2%. Điều này mang lại những ưu điểm vượt trội:

• Chống tia UV: Khả năng kháng tia cực tím giúp cáp không bị lão hóa, nứt vỡ dưới tác động của ánh nắng mặt trời, đặc biệt quan trọng cho cáp treo trên không.
• Chịu nhiệt và kháng biến dạng: Vật liệu XLPE cho phép cáp hoạt động ổn định ở nhiệt độ cao (cấp chịu nhiệt 90 độ C) trong thời gian dài mà không bị biến dạng, đảm bảo an toàn và hiệu suất truyền tải.
• Độ bền cơ học cao: Lớp cách điện XLPE có độ bền kéo tối đa lên tới 40 MPa, cho phép cáp chịu được ứng suất kéo lớn khi lắp đặt và trong quá trình vận hành, đặc biệt tại các điểm kẹp căng.

Ruột dẫn nhôm tối ưu – Đảm bảo hiệu suất truyền tải

Ruột dẫn là phần cốt lõi để truyền tải điện năng. Cáp CADIVI LV-ABC 4×35 sử dụng các sợi nhôm xoắn đồng tâm và ép chặt, mang lại hiệu quả dẫn điện tối ưu và độ bền cơ học cao:

• Kết cấu chắc chắn: Ruột dẫn được cấu tạo từ sợi nhôm xoắn đồng tâm và ép chặt, đạt suất kéo đứt tối thiểu là 140 MPa, đảm bảo cáp có thể chịu được lực căng nhất định mà không bị đứt gãy.
• Khả năng chịu nhiệt: Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 80 độ C. Trong trường hợp ngắn mạch, cáp có thể chịu được nhiệt độ cực đại lên tới 250 độ C trong thời gian không quá 5 giây, tăng cường độ an toàn cho hệ thống.
• Tiết diện danh nghĩa 35mm2: Tiết diện này phù hợp cho nhiều ứng dụng phân phối điện hạ thế, đảm bảo khả năng truyền tải dòng điện ổn định.

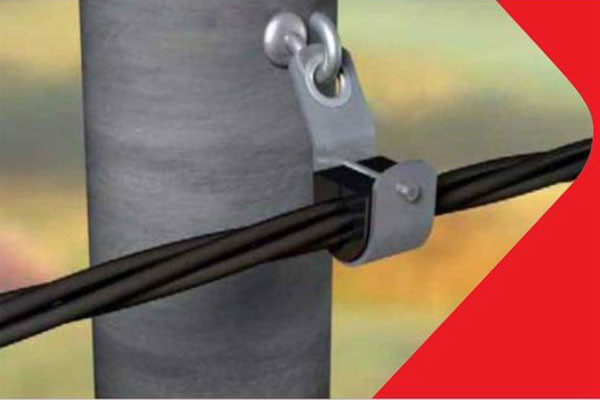

Hình ảnh minh họa cáp nhôm vặn xoắn ruột nhôm CADIVI LV-ABC

Khả năng chịu lực ưu việt – An toàn trong mọi điều kiện

Thiết kế của cáp nhôm vặn xoắn CADIVI LV-ABC 4×35 được tối ưu hóa để đối phó với các yếu tố cơ học trong quá trình lắp đặt và sử dụng:

• Lực căng làm việc tối đa: Cáp có thể chịu lực căng làm việc tối đa bằng 28% lực kéo đứt nhỏ nhất của bó cáp (28% MBL), đảm bảo an toàn khi cáp chịu tải trọng trong điều kiện vận hành bình thường.
• Lực căng hàng ngày: Lực căng hàng ngày tối đa là 18% lực kéo đứt nhỏ nhất của bó cáp (18% MBL), giúp duy trì trạng thái ổn định của hệ thống cáp.

Cấu Tạo Chi Tiết Cáp Nhôm Vặn Xoắn CADIVI LV-ABC 4×35

Cấu trúc của cáp nhôm vặn xoắn bọc XLPE ABC 0,6/1kV từ CADIVI được thiết kế khoa học để tối ưu hiệu suất và độ bền:

• Ruột dẫn: Gồm các sợi nhôm được xoắn đồng tâm và ép chặt, đảm bảo tính dẫn điện tốt và độ bền cơ học.
• Lớp cách điện: Được làm từ vật liệu XLPE chất lượng cao, có khả năng cách điện tuyệt vời và chống chịu được các tác động môi trường.
• Gân phân pha: Cáp được trang bị gân nổi và số trên nền cách điện màu đen giúp nhận biết từng lõi cáp một cách dễ dàng và chính xác, hỗ trợ quá trình lắp đặt và bảo trì.

Thông Số Kỹ Thuật Cáp Nhôm Vặn Xoắn 4×35 CADIVI Chi Tiết

Để hiểu rõ hơn về khả năng và giới hạn hoạt động của sản phẩm, bảng thông số kỹ thuật dưới đây cung cấp các chỉ số quan trọng của cáp nhôm vặn xoắn 4×35 CADIVI:

| ĐẶC TÍNH RUỘT DẪN CỦA CÁP LV-ABC 4×35 |
| :——————————- | :—————— |
| Tiết diện danh định | 35mm2 |
| Số lượng sợi trong ruột dẫn | 7N0 |
| Đường kính ruột dẫn gần đúng | 7,1mm |
| Điện trở DC tối đa ở 20 độ C | 0,868Ω/km |
| Tải kéo đứt nhỏ nhất của ruột dẫn | 4,9kN |
| Chiều dày trung bình nhỏ nhất của cách điện | 1,3mm |
| Chiều dày nhỏ nhất của cách điện tại điểm bất kỳ | 1,07mm |
| Chiều dày lớn nhất của cách điện tại điểm bất kỳ | 1,9mm |
| Đường kính lõi tối đa (không kể gân nổi) | 10,3mm |
| ĐẶC TÍNH KỸ THUẬT CỦA CÁP LV-ABC 4×35 |
| Khả năng mang tải cho phép mỗi pha | 125A |
| Bán kính uốn cong tối thiểu của bó cáp | 150mm |
| Tải kéo đứt nhỏ nhất của bó cáp (MBL) | 19,6kN |
| Đường kính bao ngoài tối đa của bó cáp | 24,9mm |
| Khối lượng cáp gần đúng | 477kg/km |

Lưu ý quan trọng: Các số liệu trên mang tính chất tham khảo, hỗ trợ cho công tác thiết kế, vận chuyển và lưu kho sản phẩm. Chúng không phải là tiêu chí đánh giá chất lượng sản phẩm chính thức. Ngoài các sản phẩm quy cách có sẵn, CADIVI còn có khả năng sản xuất cáp theo yêu cầu riêng biệt của khách hàng, đảm bảo phù hợp với mọi dự án đặc thù.

Bảng Giá Cáp Nhôm Vặn Xoắn CADIVI 4×35 Mới Nhất

Để quý khách hàng tiện tham khảo và lên kế hoạch mua sắm, dưới đây là bảng giá tham khảo của cáp nhôm vặn xoắn CADIVI LV-ABC với nhiều tiết diện khác nhau, trong đó có cáp 4×35.

• Giá trên chưa bao gồm thuế giá trị gia tăng (VAT) 10%.
• Giá bán và mức chiết khấu cáp CADIVI có thể thay đổi tùy thuộc vào thời điểm và giá trị đơn hàng.
• Ngoài các quy cách có sẵn, quý khách hàng có thể yêu cầu đặt sản xuất dây cáp điện với kết cấu và tiết diện tương đương theo nhu cầu riêng.

Kết Luận

Cáp nhôm vặn xoắn 4×35 CADIVI không chỉ là một sản phẩm cáp điện thông thường mà còn là giải pháp tối ưu cho nhu cầu truyền tải và phân phối điện hạ thế. Với vật liệu cách điện XLPE bền bỉ, ruột dẫn nhôm chắc chắn và khả năng chịu lực vượt trội, sản phẩm đảm bảo an toàn, hiệu suất cao và tuổi thọ lâu dài cho mọi công trình. Linhkien283 tự hào cung cấp các loại linh kiện điện chất lượng, trong đó có cáp nhôm vặn xoắn CADIVI, đáp ứng mọi yêu cầu khắt khe nhất của quý khách hàng. Để nhận báo giá chính xác nhất và tư vấn chuyên sâu về cáp nhôm vặn xoắn 4×35 CADIVI cùng các sản phẩm linh kiện điện khác, vui lòng liên hệ với chúng tôi ngay hôm nay.
