Cảm Biến Tốc Độ Encoder V1: Giải Pháp Đo Lường Chính Xác Trong Kỹ Thuật

Trong thế giới tự động hóa và điều khiển hiện đại, việc xác định chính xác tốc độ là yếu tố then chốt. Cảm biến tốc độ Encoder V1 là một giải pháp đơn giản nhưng hiệu quả, được ứng dụng rộng rãi nhờ nguyên lý hoạt động thông minh và khả năng cung cấp dữ liệu đáng tin cậy.

Nguyên Lý Hoạt Động Thông Minh

Cảm biến tốc độ Encoder V1 hoạt động dựa trên nguyên lý quang điện. Nó bao gồm một cặp mắt phát và mắt thu hồng ngoại được đặt đối diện nhau, tạo thành một khe hở. Khi một đĩa encoder (có các khe hở và vùng che chắn) quay qua khe này, ánh sáng hồng ngoại từ mắt phát sẽ bị chặn hoặc đi qua mắt thu. Khi ánh sáng xuyên qua lỗ trên đĩa, chân tín hiệu (OUT) của cảm biến sẽ xuất ra mức cao (5V); ngược lại, khi ánh sáng bị che khuất, tín hiệu sẽ ở mức thấp (0V). Sự thay đổi liên tục của tín hiệu này cho phép chúng ta tính toán tốc độ quay của đĩa. Để tìm hiểu thêm về các loại thiết bị cảm biến khác, bạn có thể truy cập Linhkien283.

Thông Số Kỹ Thuật Chi Tiết

Mặc dù có thiết kế nhỏ gọn, cảm biến tốc độ Encoder V1 sở hữu các thông số kỹ thuật ấn tượng, phù hợp cho nhiều dự án điện tử và cơ khí:

Điện áp hoạt động: 3.3V đến 5V DC, dễ dàng tích hợp với các vi điều khiển phổ biến.
Dòng điện tiêu thụ: Khoảng 15mA, tiết kiệm năng lượng.
Mức tín hiệu đầu ra Digital: Chuẩn TTL, tương thích với hầu hết các mạch kỹ thuật số.
Ngõ ra: Bao gồm cả tín hiệu Digital (DO) và Analog (AO), mang lại sự linh hoạt trong ứng dụng.
Khoảng cách khe hở: 5mm, tối ưu cho việc đọc các đĩa encoder tiêu chuẩn.

Sơ Đồ Chân Và Hướng Dẫn Kết Nối Cơ Bản

Để sử dụng cảm biến Encoder V1, việc kết nối đúng các chân là rất quan trọng:

VCC: Chân cấp nguồn dương cho cảm biến (3.3V-5VDC).
GND: Chân nối đất (mass 0VDC).
DO (Digital Out): Ngõ ra tín hiệu số, xuất mức thấp (0VDC) hoặc mức cao (3.3V-5VDC) tùy thuộc vào trạng thái nhận ánh sáng. Tín hiệu này thường được dùng để đếm xung, đo tốc độ.
AO (Analog Out): Ngõ ra tín hiệu tương tự, giá trị điện áp thay đổi từ 0V đến 3.3V-5VDC, cung cấp thông tin chi tiết hơn về cường độ ánh sáng nhận được. Các hệ thống như đồng hồ điện cơ có thể sử dụng tín hiệu này cho các ứng dụng đo lường.

Hình ảnh thực tế cảm biến tốc độ Encoder V1 gắn trên động cơ

Khả Năng Tương Thích Và Ứng Dụng

Cảm biến này thường được sử dụng cùng với đĩa encoder có số xung nhất định, ví dụ đĩa 20 xung, tương thích tốt với các loại động cơ DC giảm tốc phổ biến. Khi kết hợp với các bộ vi điều khiển và lập trình PLC, nó trở thành một phần không thể thiếu trong các hệ thống điều khiển động cơ, robot tự hành hay máy in 3D.

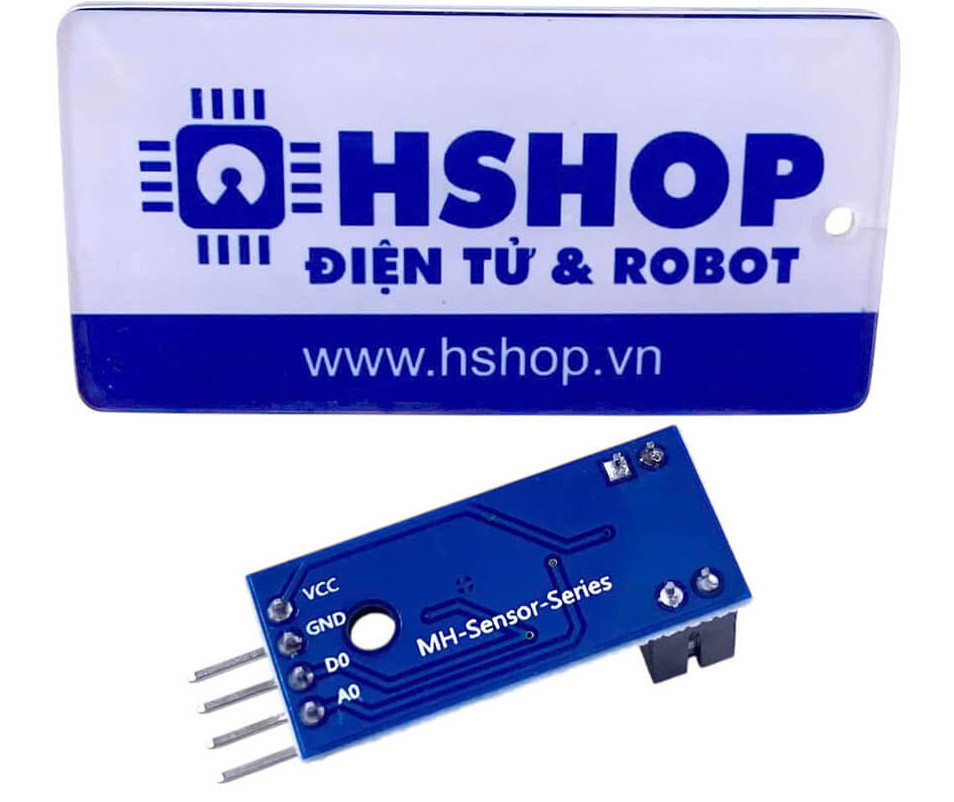

Cảm biến tốc độ quang học Encoder V1 với khe đọc và bo mạch điều khiển

Với khả năng cung cấp dữ liệu tốc độ chính xác, Encoder V1 là lựa chọn lý tưởng cho các dự án yêu cầu điều khiển chuyển động. Chẳng hạn, trong các hệ thống cần cài đặt biến tần để điều khiển tốc độ động cơ một cách linh hoạt, hoặc các thiết bị cần nguồn điện ổn định thông qua biến áp công nghiệp.

Kết Luận

Cảm biến tốc độ Encoder V1 là một linh kiện điện tử quan trọng, giúp đo lường và điều khiển tốc độ quay một cách hiệu quả. Với nguyên lý hoạt động đơn giản, thông số kỹ thuật rõ ràng và khả năng tương thích cao, nó là lựa chọn tuyệt vời cho các nhà phát triển và người làm DIY. Khám phá thêm các linh kiện và giải pháp công nghệ tại Linhkien283 để nâng tầm dự án của bạn.
