Cảm Biến Pt100: Giải Pháp Đo Nhiệt Độ Chính Xác Cho Mọi Ngành Công Nghiệp

Trong thế giới công nghiệp hiện đại, việc kiểm soát và giám sát nhiệt độ là yếu tố sống còn, ảnh hưởng trực tiếp đến chất lượng sản phẩm, hiệu suất vận hành và an toàn. Giống như áp suất cần cảm biến áp suất, nhiệt độ đòi hỏi một thiết bị đo lường chuyên biệt, và đó chính là lúc cảm biến Pt100 phát huy vai trò không thể thiếu của mình. Với độ chính xác cao và khả năng hoạt động ổn định, Pt100 đã trở thành lựa chọn hàng đầu cho nhiều hệ thống tự động hóa.

Trong bài viết này, chúng ta sẽ cùng Linhkien283 khám phá mọi khía cạnh của cảm biến Pt100: từ khái niệm cơ bản, nguyên lý hoạt động, cấu tạo chi tiết, đến các loại phổ biến, cách đấu dây và những giải pháp tối ưu hóa tín hiệu trong môi trường công nghiệp. Hãy cùng tìm hiểu để hiểu rõ hơn về người bạn đồng hành tin cậy này trong việc quản lý nhiệt độ nhé!

1. Cảm Biến Nhiệt Độ Là Gì Và Tại Sao Lại Quan Trọng?

Cảm biến nhiệt độ là thiết bị chuyên dụng được thiết kế để đo lường và chuyển đổi giá trị nhiệt độ tại một vị trí cụ thể thành tín hiệu điện. Vị trí này có thể là trong đường ống dẫn khí, lò hơi, động cơ máy, motor, hoặc bất kỳ môi trường nào yêu cầu giám sát nhiệt độ liên tục.

Trong bối cảnh công nghiệp ngày càng tự động hóa, vai trò của cảm biến nhiệt độ trở nên cực kỳ quan trọng. Chúng cho phép hệ thống tự động điều chỉnh, duy trì nhiệt độ ổn định, cảnh báo khi có sự cố, từ đó nâng cao hiệu quả sản xuất, tiết kiệm năng lượng và đảm bảo an toàn. Việc sử dụng cảm biến nhiệt độ tự động giúp tiết kiệm thời gian và giảm thiểu rủi ro so với việc giám sát thủ công. Để hiểu rõ hơn về định nghĩa, bạn có thể tham khảo thêm tại bài viết: cảm biến nhiệt độ là gì.

2. Các Loại Cảm Biến Nhiệt Độ Phổ Biến: Pt100 và Can Nhiệt

Trên thị trường hiện nay có nhiều loại cảm biến nhiệt độ, nhưng hai loại phổ biến nhất trong công nghiệp là cảm biến Pt100 (hay còn gọi là RTD – Resistance Temperature Detectors) và Cặp nhiệt điện (Thermocouple). Mỗi loại có những đặc tính riêng phù hợp với từng môi trường và ứng dụng cụ thể.

So sánh tổng quan Pt100 và Thermocouple

Cảm biến Pt100: Nổi bật với dải đo rộng, dao động từ -200°C đến 850°C, và đặc biệt là độ chính xác cao. Đây là lý do chính khiến Pt100 chiếm ưu thế lớn trên thị trường, được sử dụng trong hầu hết các ứng dụng yêu cầu độ chính xác cao trong dải nhiệt trung bình.
Cặp nhiệt điện (Thermocouple): Thường được ưu tiên cho các ứng dụng nhiệt độ cực cao, có thể lên đến hơn 1000°C, như trong lò hơi công nghiệp hoặc lò nung. Ưu điểm của loại này là khả năng chịu nhiệt độ rất cao và duy trì liên tục. Tuy nhiên, nhược điểm là độ sai số thường cao hơn so với Pt100.

Lựa chọn giữa Pt100 và Thermocouple phụ thuộc vào yêu cầu về dải đo nhiệt độ và mức độ chính xác cần thiết cho ứng dụng. Đối với các ứng dụng đòi hỏi độ chính xác và ổn định cao trong dải nhiệt độ phổ biến, cảm biến nhiệt độ Pt100 luôn là sự lựa chọn tối ưu.

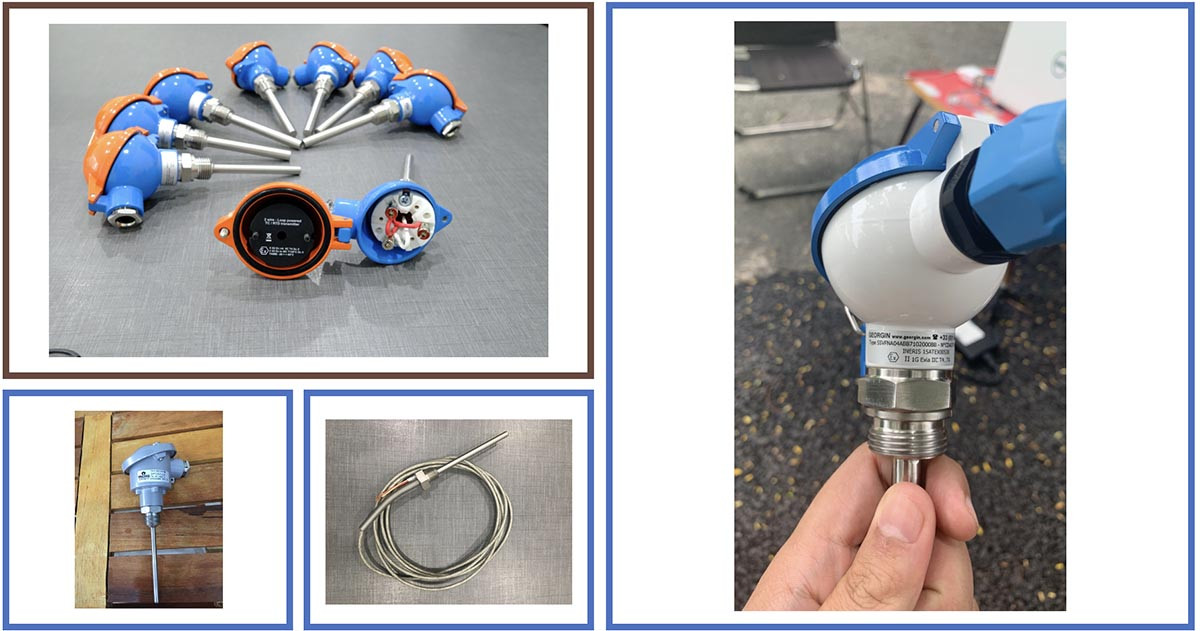

Các loại cảm biến nhiệt độ Pt100 và cặp nhiệt điện

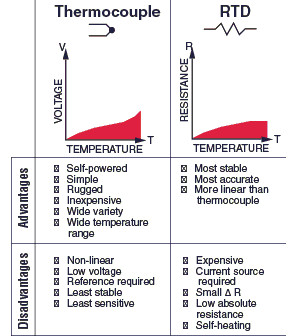

So sánh ưu nhược điểm các loại cảm biến nhiệt độ

Để tìm hiểu thêm về các loại cảm biến nhiệt độ, bạn có thể tham khảo tại đây: cảm biến nhiệt độ.

3. Đi Sâu Vào Cảm Biến Pt100: Khái Niệm Và Nguyên Lý Hoạt Động

3.1. Cảm biến Pt100 là gì?

Cảm biến Pt100 là một dạng của cảm biến nhiệt độ điện trở (RTD – Resistance Temperature Detector). Tên gọi “Pt100” mang ý nghĩa đặc trưng:

Pt là viết tắt của Platinum (Bạch kim), vật liệu chính tạo nên thành phần cảm biến.
100 chỉ ra rằng tại 0°C, điện trở của cảm biến là 100 Ohm (Ω).

Nguyên lý hoạt động của cảm biến Pt100 dựa trên hiện tượng nhiệt điện trở: điện trở của vật liệu Platinum sẽ tăng lên khi nhiệt độ tăng và ngược lại. Bằng cách đo chính xác giá trị điện trở này, chúng ta có thể quy đổi ngược lại để xác định nhiệt độ môi trường.
Ngoài Pt100, trên thị trường còn có các loại RTD khác như Pt500, Pt1000, Ni500, Ni1000, với ý nghĩa tương tự (ví dụ Pt1000 là 1000 Ohm ở 0°C).
Để biết thêm thông tin chi tiết về loại cảm biến này, hãy truy cập: cảm biến nhiệt độ pt100.

3.2. Vì sao Platinum là lựa chọn tối ưu cho Pt100?

Platinum được chọn làm vật liệu chính cho cảm biến Pt100 và nhiều loại RTD khác vì những đặc tính vượt trội:

Khả năng chịu nhiệt độ cao: Platinum là kim loại quý có điểm nóng chảy cao, cho phép cảm biến hoạt động ổn định trong dải nhiệt rộng.
Độ ổn định và chính xác cao: Mối quan hệ giữa điện trở và nhiệt độ của Platinum rất tuyến tính và ổn định qua thời gian, ít bị ảnh hưởng bởi các yếu tố môi trường khác.
Độ nhạy cao: Điện trở của Platinum thay đổi một cách rõ rệt theo từng độ C, giúp cảm biến phản ứng nhanh và chính xác với biến động nhiệt độ.

Những đặc tính này khiến Platinum trở thành vật liệu lý tưởng để chế tạo các thiết bị đo nhiệt độ có độ tin cậy cao trong các ứng dụng công nghiệp.

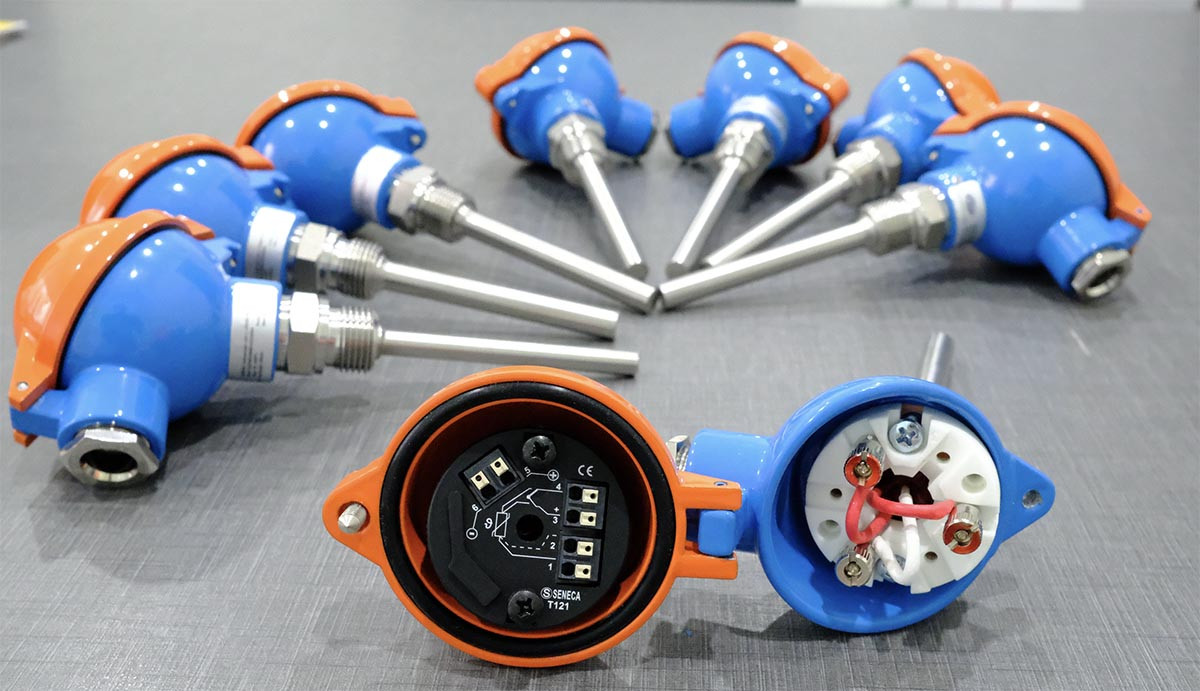

Cảm biến nhiệt độ Pt100 chất lượng cao từ Pháp

4. Phân Loại Cảm Biến Pt100 Theo Cấu Tạo Và Ứng Dụng

Dựa trên cấu tạo và cách sử dụng, cảm biến nhiệt độ Pt100 có thể được chia thành hai loại chính:

4.1. Cảm biến Pt100 dạng que dò (đầu dò nhiệt Pt100)

Đây là loại cảm biến Pt100 phổ biến, được thiết kế với phần que cảm biến thường làm bằng Inox 316L, mang lại độ chắc chắn và khả năng chống ăn mòn cao. Nhờ vậy, loại này rất phù hợp cho các môi trường công nghiệp khắc nghiệt, nơi có hóa chất hoặc yêu cầu vệ sinh cao.
Cảm biến Pt100 dạng que dò có dải đo nhiệt độ rộng, thông thường lên đến 650°C và có thể đạt tối đa 850°C. Tuy nhiên, ở mức nhiệt độ quá cao (trên 850°C), người dùng thường cân nhắc chuyển sang sử dụng cặp nhiệt điện để tối ưu chi phí và độ bền.

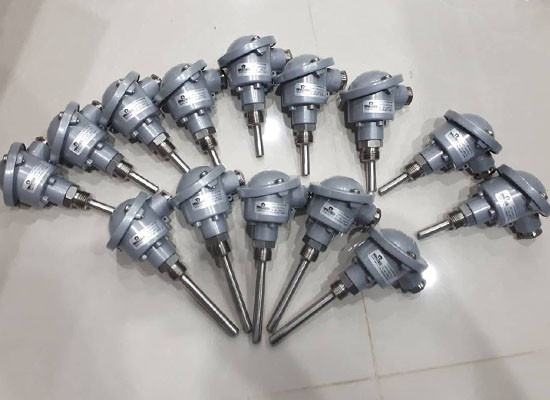

Cảm biến nhiệt độ Pt100 dạng que dò chắc chắn

4.2. Cảm biến Pt100 dạng dây dò

Loại cảm biến Pt100 này có thiết kế linh hoạt hơn, bao gồm một đầu dò cảm biến nhỏ gọn gắn trên một sợi dây dài (thường khoảng 2m). Đặc tính mềm dẻo giúp nó trở thành lựa chọn lý tưởng cho những vị trí nhỏ hẹp, khó tiếp cận mà cảm biến dạng que dò không thể lắp đặt được.
Do thiết kế chuyên biệt cho không gian hạn chế, dải đo nhiệt độ của cảm biến Pt100 dạng dây dò thường hẹp hơn so với dạng que dò, trung bình từ -40°C đến 200°C, tối đa có thể lên đến 400°C.

Loại dây dò nhiệt Pt100 còn được chia thành:

Dây dò nhiệt độ Pt100 có ren: Loại phổ biến nhất trong dòng dây dò, có phần ren kết nối (thường là chuẩn G1/4” – 21mm) để vặn cố định vào vị trí cần đo. Ưu điểm là lắp đặt chắc chắn trong không gian nhỏ. Nhược điểm là dải đo nhiệt độ thường không cao, chỉ khoảng 400°C trở lại.
Dây dò nhiệt độ Pt100 không ren: Tương tự loại có ren nhưng không có phần ren kết nối. Việc lắp đặt đơn giản chỉ cần cắm phần que dò vào lỗ ren có kích thước phù hợp.

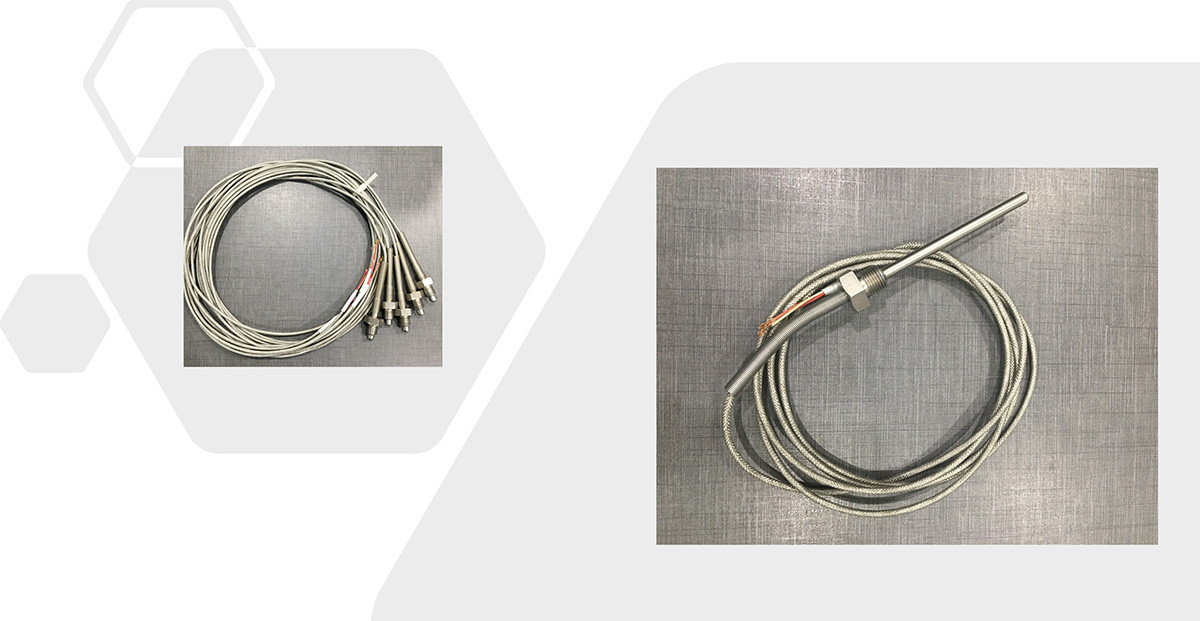

Dây dò nhiệt Pt100 linh hoạt cho không gian hẹp

5. Cấu Tạo Chi Tiết Của Một Cảm Biến Pt100

Một cảm biến Pt100 hoàn chỉnh thường bao gồm 6 thành phần chính, mỗi bộ phận đóng vai trò quan trọng trong việc đảm bảo hoạt động chính xác và bền bỉ:

Đầu dò nhiệt (Sensing Element): Là trái tim của cảm biến, nơi chứa vật liệu Platinum. Đây là thành phần quan trọng nhất, trực tiếp cảm ứng với nhiệt độ môi trường.
Dây kết nối tín hiệu: Các dây dẫn điện dùng để truyền tín hiệu điện trở từ đầu dò ra bên ngoài. Thường có các cấu hình 2 dây, 3 dây hoặc 4 dây tùy theo yêu cầu về độ chính xác và khả năng bù sai số do điện trở dây dẫn.
Chất cách điện: Thường được làm bằng gốm sứ hoặc các vật liệu cách điện chịu nhiệt khác, có tác dụng cách ly các dây dẫn tín hiệu với vỏ bảo vệ, tránh đoản mạch và nhiễu.
Chất làm đầy: Thường là bột alumina khô, được đổ đầy vào bên trong vỏ bảo vệ để cố định các thành phần bên trong, bảo vệ đầu dò khỏi rung động và sốc cơ học, đồng thời cải thiện khả năng truyền nhiệt.
Vỏ bảo vệ (Protective Sheath): Là lớp vỏ bọc bên ngoài, tiếp xúc trực tiếp với môi trường cần đo nhiệt độ. Vỏ này thường làm từ vật liệu bền bỉ như Inox 316L, chịu được nhiệt độ, áp suất, ăn mòn và bảo vệ các bộ phận bên trong.
Đầu củ hành (Terminal Head): Phần kết nối điện ở phía ngoài cùng, nơi các dây tín hiệu từ cảm biến được kết nối với các thiết bị đọc hoặc bộ chuyển đổi. Đầu củ hành thường làm bằng nhựa, nhôm hoặc gốm, có chức năng cách điện và bảo vệ các mối nối dây.

6. Cặp Nhiệt Điện (Thermocouple): Khi Nào Cần Sử Dụng?

Mặc dù cảm biến Pt100 rất phổ biến, nhưng trong một số trường hợp đặc biệt, cặp nhiệt điện (Thermocouple) lại là lựa chọn tối ưu. Loại cảm biến này thường ít gặp hơn trong các ứng dụng thông thường do độ sai số tương đối cao, nhưng lại vô cùng hiệu quả trong môi trường nhiệt độ cực đoan như lò hơi, lò đốt rác, hay các quy trình sản xuất có nhiệt độ trên 1000°C.

Nguyên lý hoạt động của Cặp nhiệt điện

Cặp nhiệt điện hoạt động dựa trên hiệu ứng Seebeck: khi hai sợi kim loại khác nhau được hàn dính ở một đầu (điểm đo) và đầu còn lại được nối với thiết bị đo, một hiệu điện thế nhỏ (tín hiệu điện áp mV) sẽ được tạo ra, tỷ lệ thuận với sự chênh lệch nhiệt độ giữa hai đầu. Điều này có nghĩa là tín hiệu đầu ra của cặp nhiệt điện là dạng điện áp (mV).

Ưu điểm và nhược điểm

Ưu điểm: Dải đo nhiệt độ rất cao, có thể lên đến 1600°C (và một số loại đặc biệt còn cao hơn). Nhờ vậy, Thermocouple là “trùm cuối” cho các ứng dụng siêu nhiệt như trong lò luyện kim, máy cán thép hay dây chuyền sản xuất gốm sứ, nơi nhiệt độ thấp nhất cũng trên 1000°C.
Nhược điểm:
- Độ nhạy nhiệt độ không cao bằng Pt100.
- Sai số cao hơn cảm biến Pt100.
- Tín hiệu đầu ra là điện áp (mV) rất dễ bị nhiễu khi truyền đi xa, đòi hỏi phải sử dụng thêm dây bù nhiệt và các biện pháp chống nhiễu chuyên biệt.

Các loại cảm biến nhiệt độ Can nhiệt

Các loại cặp nhiệt điện phổ biến

Tùy thuộc vào dải đo và vật liệu cấu thành, cặp nhiệt điện được chia thành nhiều loại chuẩn quốc tế:

Loại K: Dải đo tối đa khoảng 1200°C.
Loại S, R: Dải đo tối đa khoảng 1600°C.
Loại B: Dải đo tối đa lên tới 1700°C.

7. Cách Phân Biệt Cảm Biến Pt100 Và Cặp Nhiệt Điện Dễ Dàng

Việc phân biệt giữa cảm biến Pt100 và cặp nhiệt điện có thể gây nhầm lẫn ban đầu, đặc biệt khi thông tin trên thân cảm biến bị mờ hoặc không rõ ràng. Dưới đây là hai cách đơn giản và hiệu quả mà bạn có thể áp dụng:

7.1. Dựa vào số dây kết nối

Đây là cách nhận biết nhanh chóng và phổ biến nhất:

Cảm biến Pt100: Thường có 3 dây kết nối (phổ biến nhất, với 2 dây cùng màu và 1 dây khác màu). Ngoài ra, cũng có loại 2 dây hoặc 4 dây, nhưng 3 dây là đặc trưng của Pt100 để bù điện trở dây dẫn.
Cặp nhiệt điện: Hầu như luôn có 2 dây kết nối.

Tuy nhiên, cần lưu ý rằng cảm biến Pt100 cũng có loại 2 dây, nên nếu bạn gặp cảm biến 2 dây, hãy xem xét cách thứ hai để xác định chính xác.

7.2. Dựa vào tín hiệu đầu ra (đo bằng VOM)

Sử dụng đồng hồ vạn năng (VOM) để đo là phương pháp chính xác nhất:

Với cảm biến Pt100: Đo điện trở giữa các chân dây. Tại nhiệt độ 0°C, điện trở sẽ là 100Ω. Ở nhiệt độ môi trường bình thường (ví dụ 35-36°C), điện trở đo được chắc chắn sẽ cao hơn 100Ω và sẽ thay đổi khi bạn làm nóng hoặc làm lạnh đầu dò.
Với Cặp nhiệt điện: Khi đo điện trở bằng VOM, bạn sẽ không thấy sự phản ứng rõ ràng hoặc giá trị điện trở ổn định như Pt100. Thay vào đó, cặp nhiệt điện sẽ tạo ra một điện áp nhỏ (mV) khi có sự chênh lệch nhiệt độ.

Bằng cách này, bạn có thể dễ dàng xác định loại cảm biến mình đang sử dụng là RTD hay Thermocouple.

8. Độ Chính Xác Và Sai Số Của Cảm Biến Pt100

Độ chính xác là một trong những yếu tố then chốt quyết định chất lượng và giá thành của cảm biến Pt100. Tiêu chuẩn quốc tế IEC 60751 quy định 4 cấp độ chính xác cho Pt100, thể hiện mức độ sai số tối đa cho phép:

Mức AA (cao nhất): Sai số nhỏ nhất, khoảng ±(0.1 + 0.0017 |t|) °C, phù hợp cho các ứng dụng đòi hỏi độ chính xác tuyệt đối.
Mức A: Sai số khoảng ±(0.15 + 0.002 |t|) °C.
Mức B: Sai số khoảng ±(0.3 + 0.005 |t|) °C (phổ biến trong nhiều ứng dụng công nghiệp).
Mức C (thấp nhất): Sai số lớn nhất, khoảng ±(0.6 + 0.01 |t|) °C, thường dùng cho các ứng dụng ít khắt khe hơn về độ chính xác.

Trong đó, “t” là giá trị nhiệt độ tuyệt đối tính bằng độ C. Độ chính xác càng cao, chi phí sản xuất và giá thành sản phẩm càng lớn. Việc lựa chọn cấp độ chính xác phù hợp giúp tối ưu hóa cả hiệu suất và ngân sách cho hệ thống đo lường.

9. Hướng Dẫn Đấu Dây Cảm Biến Pt100 Đúng Cách

Việc đấu dây cảm biến Pt100 đúng cách là rất quan trọng để đảm bảo độ chính xác của tín hiệu. Tùy thuộc vào số lượng dây mà cảm biến có (2, 3 hoặc 4 dây), cách đấu nối sẽ khác nhau.

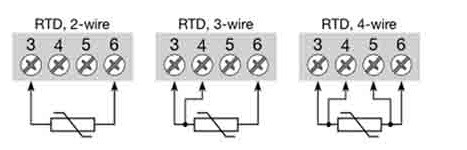

Sơ đồ cách đấu dây cảm biến nhiệt độ Pt100 các loại

9.1. Đấu dây cảm biến Pt100 2 dây

Đây là loại đơn giản nhất, thường được sử dụng trong các ứng dụng không yêu cầu độ chính xác quá cao hoặc khoảng cách truyền tín hiệu ngắn. Bạn chỉ cần đấu trực tiếp 2 dây của cảm biến vào 2 chân tín hiệu của thiết bị đọc (ví dụ, chân số 3 và số 6 trên một module input). Tuy nhiên, loại này không có khả năng bù điện trở dây dẫn, nên tín hiệu có thể bị sai lệch.

9.2. Đấu dây cảm biến Pt100 3 dây

Đây là loại cảm biến Pt100 phổ biến nhất hiện nay nhờ khả năng bù điện trở dây dẫn, giúp tăng độ chính xác. Bạn sẽ thấy 3 dây, trong đó có 2 dây cùng màu (thường là đỏ) và 1 dây khác màu (thường là trắng).

Đấu 2 dây cùng màu vào chân số 3 và chân số 4 (hoặc 2 chân tín hiệu nguồn).
Đấu dây còn lại (khác màu) vào chân số 6 (hoặc chân tín hiệu đo).
Hai dây cùng màu được sử dụng để đo điện trở dây dẫn và bù sai số tự động.

9.3. Đấu dây cảm biến Pt100 4 dây

Loại cảm biến Pt100 4 dây cung cấp độ chính xác cao nhất vì có khả năng bù điện trở dây dẫn hoàn hảo. Nó có 4 dây, thường là 2 cặp dây cùng màu.

Đấu 2 dây cùng màu thứ nhất vào chân số 3 và số 4.
Đấu 2 dây cùng màu thứ hai vào chân số 5 và số 6.
Hệ thống 4 dây hoạt động bằng cách cung cấp dòng điện qua một cặp dây và đo điện áp qua cặp dây còn lại, loại bỏ hoàn toàn ảnh hưởng của điện trở dây dẫn.

10. Xử Lý Tín Hiệu Cảm Biến Pt100: Chống Nhiễu Và Chuyển Đổi

Trong môi trường công nghiệp, tín hiệu từ cảm biến Pt100 rất dễ bị nhiễu hoặc suy hao khi truyền đi xa, dẫn đến việc đo nhiệt độ không chính xác. Hiểu rõ nguyên nhân và áp dụng các giải pháp phù hợp là chìa khóa để đảm bảo độ tin cậy của hệ thống.

10.1. Vì sao tín hiệu cảm biến nhiệt độ dễ bị nhiễu?

Tác động từ thiết bị công suất lớn: Khi dây tín hiệu đi ngang qua các biến tần, động cơ công suất lớn, hoặc các thiết bị điện từ khác, chúng có thể tạo ra nhiễu điện từ, làm sai lệch tín hiệu đo. Đặc biệt, việc đo nhiệt độ trong các hệ thống quan trọng như cảm biến nhiệt độ nước cần độ ổn định cao.
Điện trở và sụt áp trên dây dẫn: Dây dẫn tín hiệu có điện trở nhất định, phụ thuộc vào chiều dài và tiết diện. Với Pt100 (tín hiệu điện trở), điện trở dây dẫn sẽ cộng thêm vào giá trị đo, gây sai lệch. Với cặp nhiệt điện (tín hiệu điện áp mV), việc truyền xa sẽ gây sụt áp, làm giảm độ chính xác của tín hiệu.

10.2. Giải pháp chuyển đổi tín hiệu Pt100 ra 4-20mA

Để khắc phục vấn đề nhiễu và suy hao, giải pháp phổ biến nhất là chuyển đổi tín hiệu điện trở của cảm biến Pt100 sang tín hiệu dòng chuẩn công nghiệp 4-20mA hoặc tín hiệu áp 0-10V.

Chống nhiễu hiệu quả: Tín hiệu dòng 4-20mA có khả năng chống nhiễu vượt trội hơn nhiều so với tín hiệu điện trở hay điện áp mV, giúp đảm bảo độ ổn định khi truyền đi xa.
Chuẩn hóa tín hiệu: Nhiều PLC, biến tần và các thiết bị điều khiển trong nhà máy chỉ nhận được tín hiệu analog chuẩn 4-20mA hoặc 0-10V. Việc chuyển đổi giúp tích hợp cảm biến dễ dàng vào hệ thống hiện có.

10.3. Các loại bộ chuyển đổi tín hiệu nhiệt độ phổ biến

Để thực hiện việc chuyển đổi này, chúng ta cần sử dụng các bộ chuyển đổi tín hiệu nhiệt độ chuyên dụng:

Bộ chuyển đổi gắn trên đầu củ hành: Được thiết kế để gắn trực tiếp vào đầu củ hành của cảm biến Pt100 dạng que dò. Ưu điểm là tín hiệu được chuyển đổi ngay tại nguồn, giảm thiểu tối đa quãng đường tín hiệu điện trở/điện áp phải đi, từ đó tăng cường độ ổn định và chống nhiễu hiệu quả.

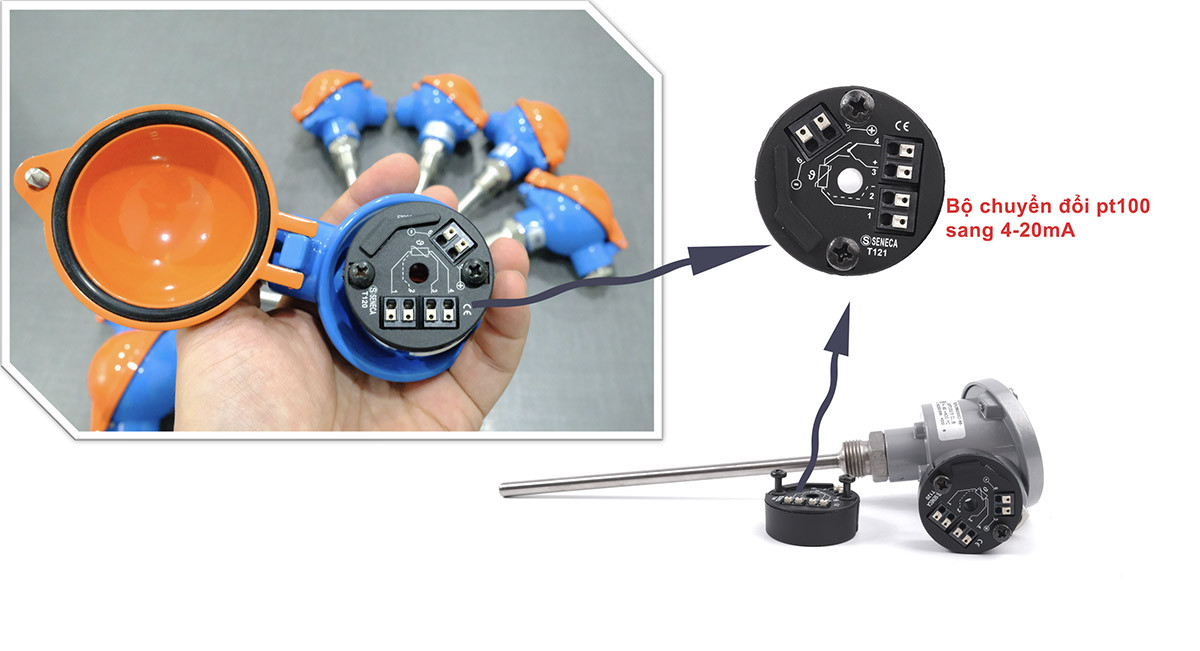

Cảm biến nhiệt Pt100 và bộ chuyển đổi tín hiệu 4-20mA

Bộ chuyển đổi gắn tủ điện (DIN rail): Thiết kế nhỏ gọn, dễ dàng lắp đặt trong tủ điện điều khiển. Loại này phù hợp với cảm biến Pt100 dạng dây hoặc khi cần tập trung nhiều tín hiệu vào một vị trí trung tâm để xử lý. Đôi khi cũng được dùng cho cảm biến dạng đầu củ hành nếu không muốn gắn trực tiếp.

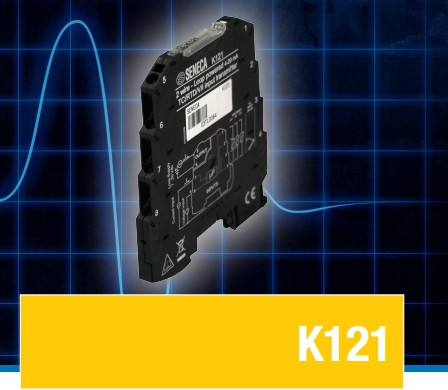

Bộ chuyển đổi tín hiệu nhiệt độ gắn trên tủ điện

10.4. Xu hướng hiện đại: Cảm biến Pt100 ra ModBUS

Với sự phát triển của Công nghiệp 4.0 và xu hướng IoT, việc giám sát nhiệt độ không chỉ gói gọn trong phạm vi nhà máy mà còn mở rộng ra khả năng theo dõi từ xa. Giao thức ModBUS RTU đang dần trở thành một chuẩn công nghiệp quan trọng, cho phép truyền thông số và đa điểm.

Việc chuyển đổi tín hiệu từ cảm biến Pt100 sang giao thức ModBUS RTU (thường qua RS485) mang lại nhiều lợi ích:

Giám sát từ xa: Cho phép bạn theo dõi dữ liệu nhiệt độ từ văn phòng hoặc bất kỳ đâu có kết nối mạng, tăng cường khả năng quản lý và điều hành.
Tích hợp dễ dàng: Dễ dàng kết nối với các hệ thống SCADA, PLC hoặc màn hình cảm ứng hmi để hiển thị và điều khiển.
Tiết kiệm dây dẫn: Một bộ chuyển đổi ModBUS có thể nhận nhiều tín hiệu Pt100 cùng lúc và truyền về trung tâm chỉ qua 2 dây tín hiệu, giảm chi phí lắp đặt.

Ví dụ, các bộ chuyển đổi như Seneca Z-4RTD có thể nhận cùng lúc 4 tín hiệu Pt100 và chuyển thành tín hiệu ModBUS RTU RS485, hỗ trợ kết nối lên đến 32 node trên cùng một đường dây, nâng tổng số cảm biến có thể kết nối lên đến 128 chỉ với 2 dây tín hiệu.

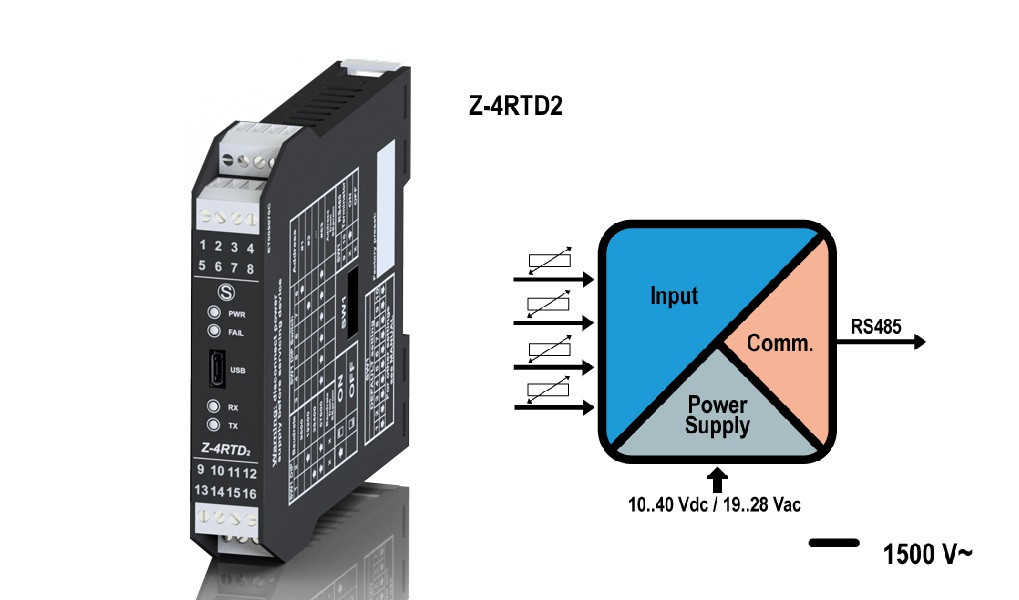

Bộ chuyển đổi Pt100 ra Modbus RTU Seneca Z-4RTD2

11. Bộ Hiển Thị Và Điều Khiển Nhiệt Độ Chuyên Nghiệp

Cảm biến Pt100 (và các loại cảm biến nhiệt độ khác) thường không có màn hình hiển thị tích hợp. Do đó, để đọc được giá trị nhiệt độ hiện tại hoặc thực hiện các chức năng điều khiển, chúng ta cần sử dụng thêm các bộ hiển thị hoặc đưa tín hiệu về PLC. Trong đó, việc sử dụng bộ hiển thị chuyên dụng thường đơn giản và hiệu quả hơn.

Các bộ hiển thị nhiệt độ hiện đại không chỉ dừng lại ở chức năng hiển thị, mà còn tích hợp nhiều tính năng nâng cao như điều khiển PID, truyền thông ModBUS, điều khiển ON/OFF, v.v. Dưới đây là một số dòng sản phẩm chất lượng mà Linhkien283 đang cung cấp:

11.1. Bộ hiển thị nhiệt độ giá rẻ Pixsys ATR121-AD

Đây là một giải pháp kinh tế nhưng vẫn đảm bảo chất lượng chính hãng từ Italy. Với thiết kế nhỏ gọn và khả năng nhận đa dạng tín hiệu đầu vào (Pt100, cặp nhiệt điện, 4-20mA, 0-10V, biến trở…), ATR121-AD có thể được sử dụng để hiển thị nhiệt độ, áp suất, hoặc mức, tùy theo mục đích của bạn. Điểm cần lưu ý là thiết bị này sử dụng nguồn 24VDC, có thể cần bộ nguồn chuyển đổi nếu hệ thống của bạn đang dùng 220VAC.

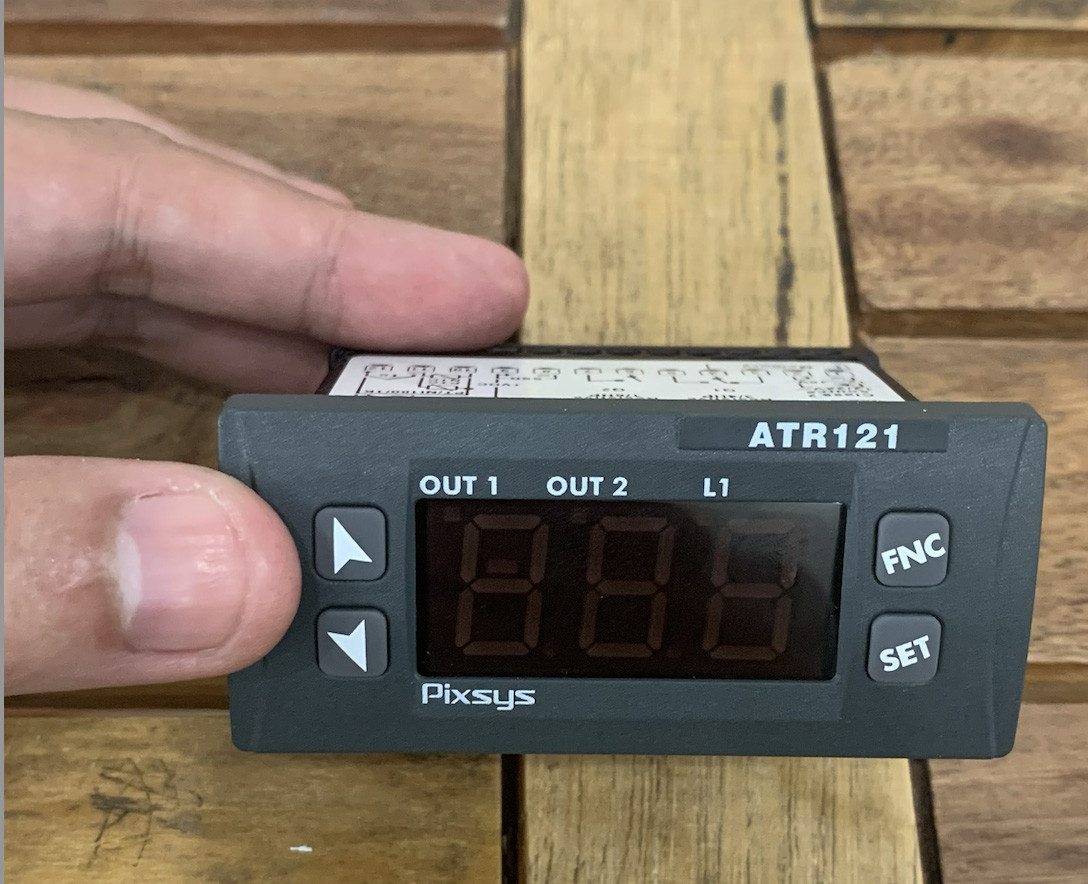

Bộ hiển thị và điều khiển nhiệt độ Pixsys ATR121

11.2. Bộ điều khiển PID On/Off Pixsys ATR144-ABC

Với các tính năng tương tự như ATR121 nhưng được cải tiến và nâng cấp, ATR144-ABC là một trong những dòng sản phẩm bán chạy nhất của Pixsys. Thiết bị này nổi bật với:

Hỗ trợ đa nguồn: Có thể sử dụng cả nguồn 220VAC và 24VDC, mang lại sự linh hoạt trong lắp đặt.
Đa dạng tín hiệu đầu vào: Tương thích với Pt100, cặp nhiệt điện, 4-20mA, 0-10V, biến trở.
Chức năng điều khiển PID dạng On/Off: Giúp duy trì nhiệt độ ổn định trong các quy trình.
Kích thước nhỏ gọn: Dễ dàng lắp đặt vào tủ điện hoặc bảng điều khiển.

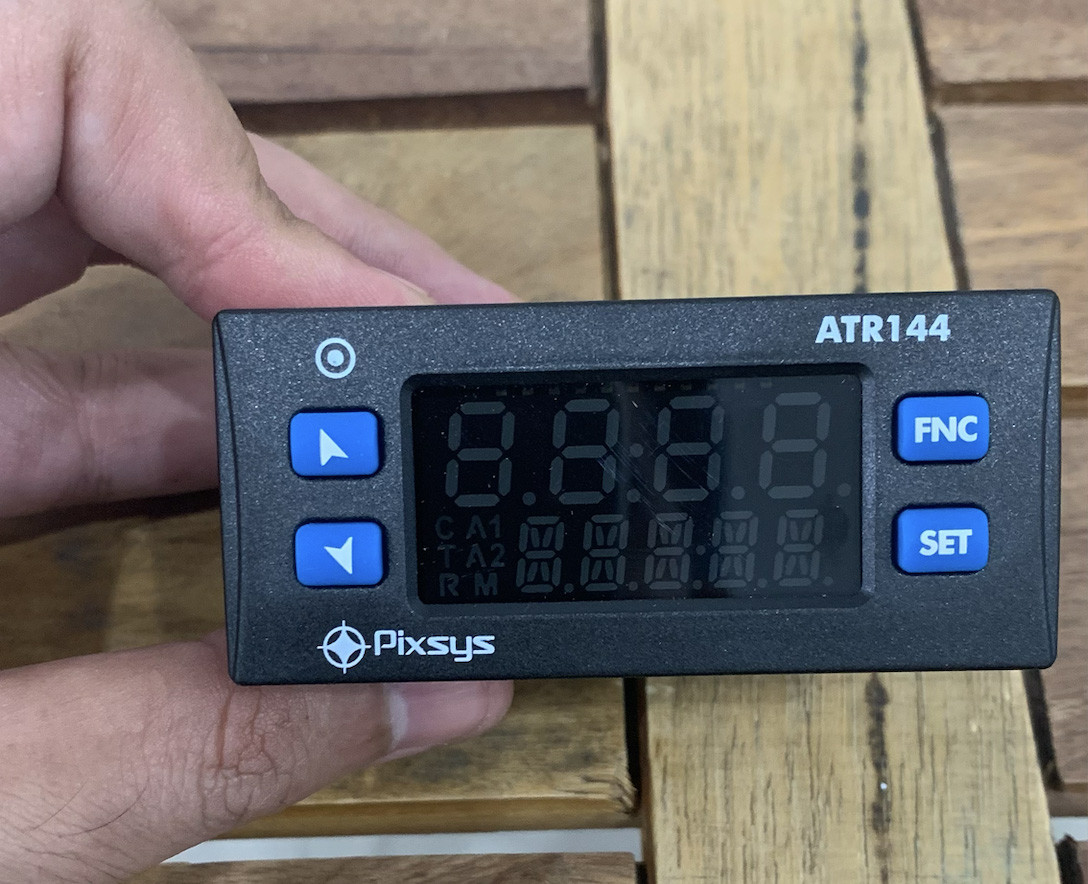

Bộ hiển thị và điều khiển nhiệt độ Pixsys ATR144

11.3. Bộ điều khiển PID tuyến tính Pixsys ATR244-12ABC

ATR244-12ABC là lựa chọn lý tưởng cho các ứng dụng đòi hỏi khả năng điều khiển PID tuyến tính cao cấp. Ưu điểm lớn nhất của nó là khả năng điều khiển PID tuyến tính với tín hiệu 4-20mA output, cho phép điều chỉnh quá trình một cách mượt mà và chính xác hơn so với điều khiển On/Off. Ngoài khả năng nhận đa dạng tín hiệu đầu vào, ATR244-12ABC còn có tín hiệu đầu ra dạng 4-20mA, rất phù hợp cho việc hiển thị nhiệt độ và đưa về PLC để lập trình điều khiển phức tạp.

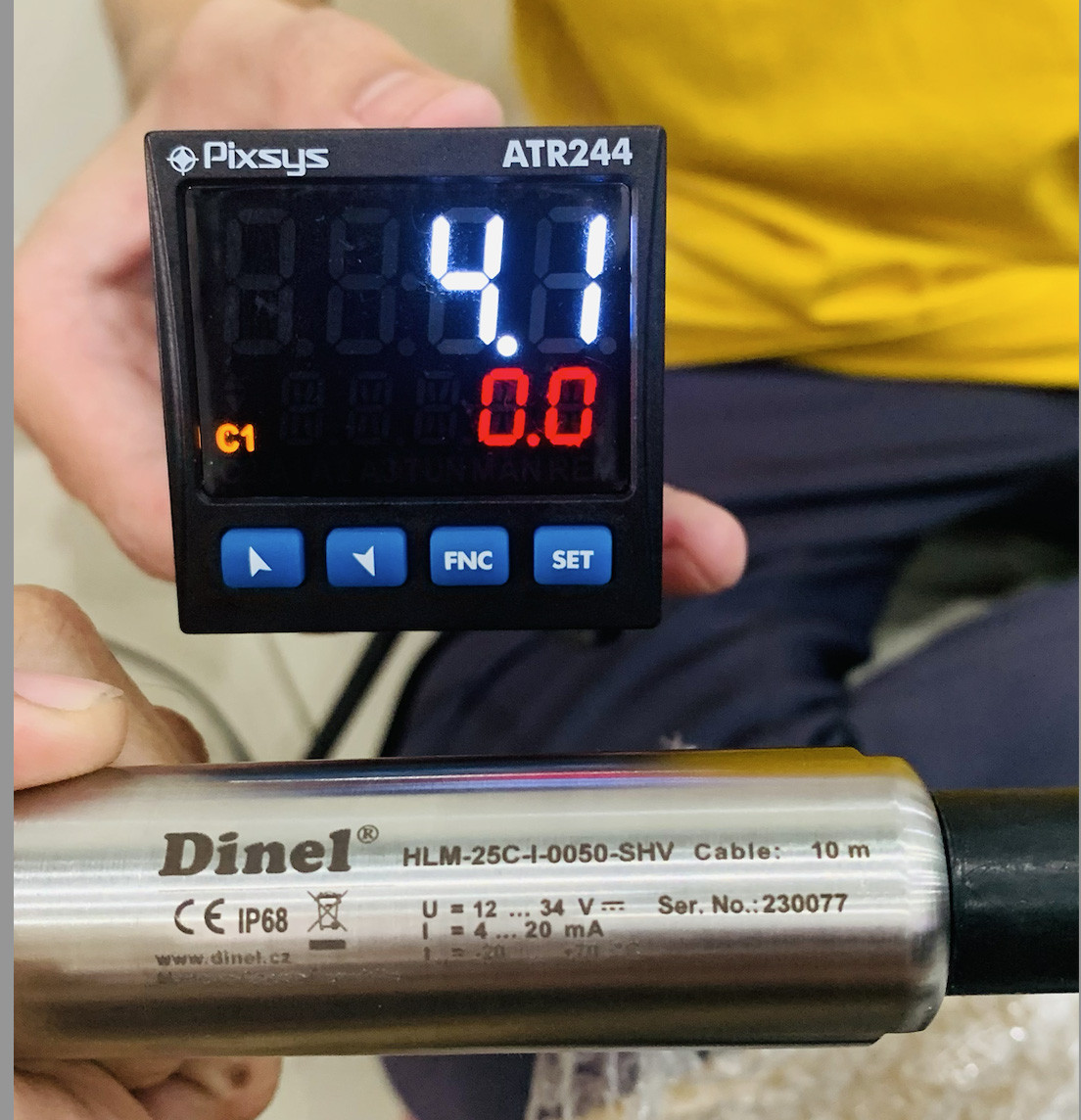

Bộ hiển thị và điều khiển nhiệt độ Pixsys ATR244

12. Tại Sao Nên Chọn Cảm Biến Pt100 Chất Lượng Cao (Xuất Xứ G7)?

Khi đầu tư vào cảm biến Pt100, việc lựa chọn sản phẩm có xuất xứ từ các nước G7 (Châu Âu, Nhật Bản, Mỹ) hoặc các thương hiệu uy tín sẽ mang lại nhiều lợi ích vượt trội so với các sản phẩm giá rẻ không rõ nguồn gốc. Mặc dù giá thành có thể cao hơn, nhưng chất lượng và độ bền mà chúng mang lại là xứng đáng:

Độ chính xác và ổn định vượt trội: Các cảm biến Pt100 từ Châu Âu hoặc G7 được sản xuất theo các tiêu chuẩn nghiêm ngặt, đảm bảo độ chính xác cao hơn và ổn định hơn trong suốt quá trình hoạt động. Điều này giúp giảm thiểu sai số, đảm bảo quá trình sản xuất diễn ra đúng quy trình.
Độ an toàn cao: Trong các môi trường nhiệt độ cao hoặc các quy trình nhạy cảm, chỉ một sai sót nhỏ trong việc đo lường nhiệt độ có thể dẫn đến hậu quả nghiêm trọng, ảnh hưởng đến cả dây chuyền hệ thống và an toàn lao động. Sử dụng cảm biến chất lượng cao giúp giảm thiểu rủi ro này.
Hàm lượng Platinum cao: Thành phần Platinum trong cảm biến Pt100 chất lượng cao thường có hàm lượng tinh khiết và đồng nhất hơn. Điều này giúp cảm biến nhạy hơn với sự thay đổi nhiệt độ, phản ứng nhanh và chính xác hơn, đồng thời kéo dài tuổi thọ sản phẩm.
Vật liệu bền bỉ: Vỏ bảo vệ của các cảm biến này thường được làm bằng Inox 316L cao cấp, có khả năng chống ăn mòn, chịu được áp suất và điều kiện môi trường khắc nghiệt tốt hơn, đảm bảo tuổi thọ lâu dài và giảm chi phí bảo trì.

Kết Luận

Cảm biến Pt100 đã và đang khẳng định vị thế là một trong những thiết bị đo nhiệt độ quan trọng và đáng tin cậy nhất trong ngành công nghiệp. Từ nguyên lý hoạt động đơn giản dựa trên sự thay đổi điện trở của Platinum, đến các dạng cấu tạo đa dạng và khả năng tích hợp vào các hệ thống tự động hóa hiện đại, cảm biến Pt100 mang lại độ chính xác và ổn định vượt trội.

Việc hiểu rõ về cấu tạo, cách đấu dây, và các giải pháp xử lý tín hiệu (chuyển đổi sang 4-20mA hay ModBUS) sẽ giúp bạn khai thác tối đa hiệu quả của loại cảm biến này, đảm bảo hệ thống vận hành trơn tru và chính xác. Tại Linhkien283, chúng tôi cam kết cung cấp các sản phẩm cảm biến Pt100 và linh kiện liên quan chất lượng cao, từ các thương hiệu uy tín, nhằm đáp ứng mọi yêu cầu khắt khe nhất của quý khách hàng.

Nếu bạn cần tư vấn chi tiết hơn về các loại cảm biến Pt100, bộ chuyển đổi, bộ hiển thị hoặc cần báo giá cụ thể, đừng ngần ngại liên hệ với Linhkien283 để được hỗ trợ tận tình và chuyên nghiệp nhất.
