Cảm biến mực nước 3 que Omron: Giải pháp điều khiển đáng tin cậy

Cảm biến mực nước Omron là một thành phần quan trọng trong nhiều hệ thống điều khiển chất lỏng tự động. Chúng được ứng dụng rộng rãi trong các bể chứa, tháp giải nhiệt, hệ thống bơm cấp thoát nước dân dụng và công nghiệp, nhà máy xử lý nước thải, hệ thống thủy lợi và nhiều quy trình sản xuất khác. So với các giải pháp truyền thống như phao cơ, cảm biến mực nước Omron mang lại độ chính xác cao, độ bền vượt trội và yêu cầu bảo trì thấp hơn, trở thành lựa chọn tối ưu cho nhiều ứng dụng hiện đại.

Giới thiệu về Cảm biến Mực Nước 3 Que Omron

Cảm biến mực nước 3 que Omron là thiết bị chuyên dụng được thiết kế để giám sát và điều khiển mức chất lỏng, đặc biệt là nước. Cấu tạo cơ bản của loại cảm biến này gồm một bộ điều khiển chính (relay mức nước) và hệ thống 3 que cảm biến bằng vật liệu dẫn điện, thường là thép không gỉ. Các que này được gắn trên một bộ giữ điện cực chống thấm nước và nhúng vào chất lỏng cần đo.

Nguyên lý hoạt động của cảm biến dựa trên sự thay đổi điện trở giữa các que điện cực khi chất lỏng (có tính dẫn điện) dâng lên hoặc hạ xuống. Khi chất lỏng chạm vào các que, nó tạo thành mạch dẫn điện giữa chúng, làm thay đổi điện trở. Bộ điều khiển sẽ đọc sự thay đổi này và kích hoạt các hành động tương ứng như bật/tắt bơm, đóng/mở van, hoặc phát tín hiệu cảnh báo. Cấu hình 3 que cho phép xác định hai mức riêng biệt: mức thấp (điều khiển bơm BẬT) và mức cao (điều khiển bơm TẮT), cùng với một que chung làm gốc.

Đặc điểm và Tính năng nổi bật

Cảm biến mực nước 3 que Omron sở hữu nhiều ưu điểm khiến chúng trở nên phổ biến:

• Ứng dụng đa dạng: Phù hợp cho mọi quy mô công trình, từ dân dụng đến công nghiệp, quản lý bể chứa nước sạch, nước thải, hoặc các chất lỏng dẫn điện khác.
• Hoạt động bền bỉ: Thiết kế chắc chắn, chịu được môi trường khắc nghiệt và nhiệt độ hoạt động rộng, giảm thiểu nhu cầu bảo trì so với phao cơ truyền thống.
• Tích hợp bảo vệ: Nhiều model được trang bị tính năng chống xung nhiễu và chống sét cảm ứng, tăng độ tin cậy và tuổi thọ thiết bị.
• Chức năng điều khiển linh hoạt: Có thể cấu hình cho nhiều chế độ hoạt động như cấp nước tự động, thoát nước tự động, điều khiển hai mức (ON-OFF), và báo động mức cao/thấp.
• Quan sát trạng thái: Một số bộ điều khiển có đèn báo LED giúp dễ dàng theo dõi trạng thái hoạt động của hệ thống.
• Nhiều lựa chọn model: Omron cung cấp các model đa dạng với các tính năng chuyên biệt, ví dụ:
  • 61F-G-AP: Chức năng cấp/thoát nước tự động cơ bản (3 cực).
  • 61F-G1-AP: Cấp nước tự động kèm chức năng báo động khô hoặc thiếu nước.
  • 61F-G2: Tự động cấp/thoát nước với báo động tăng nước bất thường.
  • 61F-G3: Cấp/thoát nước tự động đầy bể và báo động thiếu nước (5 cực).
    Hình ảnh bộ điều khiển mức nước Omron 61F-G-AP 3 que

Thông số kỹ thuật và Cấu tạo Chi tiết

Bộ cảm biến mực nước 3 que Omron hoàn chỉnh bao gồm nhiều bộ phận kết hợp: bộ điều khiển mức nước (relay 61F), bộ giữ điện cực, các thanh điện cực, sứ tách điện cực (cho que dài), kẹp đàn hồi (để gắn bộ giữ), và nắp bảo vệ.

1. Bộ điều khiển mức điện cực 61F-G-AP (Model tiêu biểu):

• Nhãn hiệu: Omron – Nhật Bản
• Nguồn cấp: 100/220 VAC
• Ngõ ra: 1 hoặc 2 rơ-le
• Nhiệt độ hoạt động: -20°C đến 60°C
• Tần số: 50/60 Hz
• Thời gian đáp ứng: ~1 giây (ON-OFF)
• Vật liệu đầu đo: Thanh kim loại bằng thép không gỉ, hợp kim, hoặc titan (cho chất lỏng ăn mòn).

2. Bộ giữ điện cực:

• Số điện cực: Chứa tối đa 3 cực cho model này.
• Điện trở cách điện: Tối thiểu 100MΩ.
• Chất liệu: Nhựa PBT (Polybutylene terephthalate).
• Nhiệt độ hoạt động: -10°C đến 70°C.
• Ưu điểm: Dễ dàng lắp đặt trực tiếp lên panel hoặc thành bồn, thuận tiện cho việc bảo trì.

3. Thanh điện cực (Model F03-60):

• Vật liệu: SUS304, SUS316 là tiêu chuẩn. Có tùy chọn Titan, HAS cho môi trường axit hoặc ăn mòn mạnh.
• Chiều dài tiêu chuẩn: 1m mỗi que.
• Đường kính: 5.3mm.
• Cấu tạo: Gồm thanh điện cực, ốc nối và hai đai ốc khóa.
• Lưu ý: SUS304 phù hợp cho nước sạch/nước tinh khiết. SUS316 tốt hơn cho ứng dụng chống ăn mòn. Có thể nối dài các thanh 1m bằng ốc nối và đai ốc.

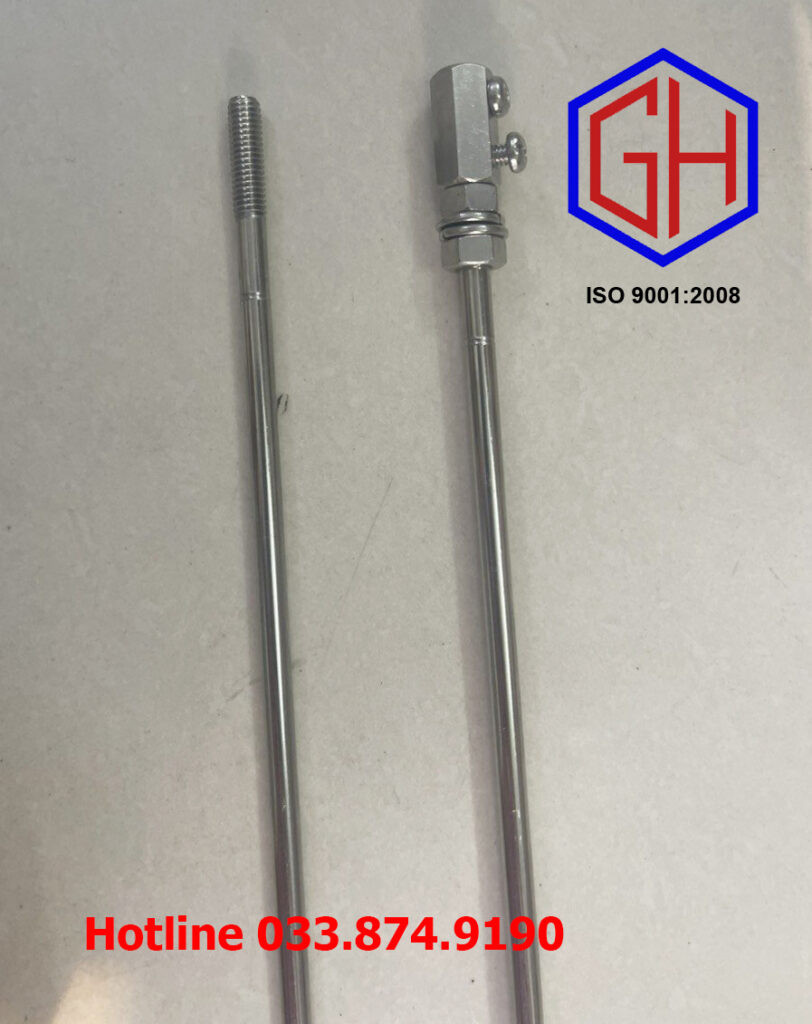

  Thanh điện cực F03-60 vật liệu SUS304 cho cảm biến mức nước

4. Sứ tách điện cực:

• Chức năng: Dùng để cách ly các thanh điện cực dài (khi nối thêm) để ngăn chúng chạm vào nhau.
• Kiểu: Thường là loại 3 cực.
• Kích thước: Khoảng 41mm x 20mm.
• Khối lượng: Khoảng 30g.

5. Kẹp đàn hồi:

• Chức năng: Giúp gắn bộ giữ điện cực vào thành bồn hoặc ống.
• Kích thước tiêu biểu: Ø112mm x 10mm, lõi Ø96mm.
• Vít đi kèm: M5x25.
• Nhiệt độ hoạt động: -10°C đến 70°C.
• Khối lượng: Khoảng 80g.

6. Nắp bảo vệ:

• Chất liệu: Resin (PBT = Polybutylene terephthalate).
• Nhiệt độ hoạt động: -10°C đến 70°C.
• Chức năng: Bảo vệ bộ giữ điện cực và các kết nối khỏi môi trường bên ngoài. Thường dùng trong các bể chứa nước trên cao hoặc trong nhà máy xử lý.

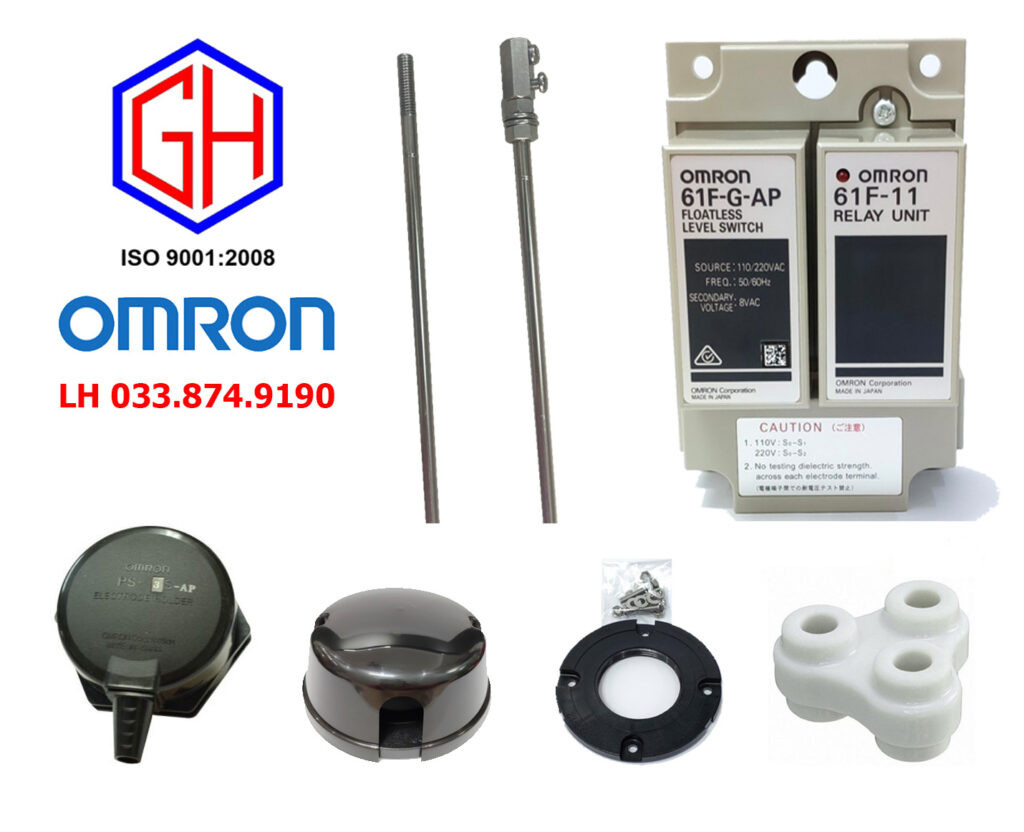

  Các bộ phận cấu tạo hoàn chỉnh của bộ cảm biến mực nước Omron 3 que

Nguyên lý Hoạt động Cơ bản

Bộ cảm biến mực nước 3 que Omron hoạt động dựa trên nguyên lý đo sự dẫn điện của chất lỏng. Hệ thống gồm ba que điện cực: một que dài nhất làm cực chung (thường nối với đầu E3 hoặc E), một que giữa làm cực báo mức thấp (thường nối với E2), và một que ngắn nhất làm cực báo mức cao (thường nối với E1).

• Que chung (E3): Luôn nhúng sâu nhất và làm điểm tham chiếu.
• Que mức thấp (E2): Đặt cao hơn que chung. Khi mực nước tụt xuống dưới E2, mạch dẫn điện giữa E2 và E3 bị ngắt. Bộ điều khiển nhận tín hiệu này (mức nước thấp) và kích hoạt bơm BẬT để cấp nước vào.
• Que mức cao (E1): Đặt cao nhất. Khi nước dâng lên và chạm tới E1, mạch dẫn điện giữa E1 và E3 (hoặc E1 và E2 qua nước) được thiết lập. Bộ điều khiển nhận tín hiệu này (mức nước cao) và tắt bơm TẮT để ngừng cấp nước.

Bằng cách so sánh sự thay đổi điện trở giữa các cặp que (E1-E3, E2-E3) thông qua chất lỏng dẫn điện, bộ điều khiển 61F xác định được chính xác mức chất lỏng đang nằm giữa các que nào và đưa ra lệnh điều khiển phù hợp.

Vì sao nên chọn Cảm biến Mực Nước 3 Que Omron?

Omron là thương hiệu công nghiệp hàng đầu từ Nhật Bản, nổi tiếng toàn cầu về chất lượng và độ tin cậy. Các sản phẩm của Omron, bao gồm cả cảm biến mực nước, được sản xuất trên dây chuyền hiện đại, tuân thủ các tiêu chuẩn nghiêm ngặt, đảm bảo hiệu suất hoạt động ổn định và tuổi thọ cao.

Bộ cảm biến mực nước Omron 3 que được đánh giá cao nhờ khả năng đo lường chính xác, thiết kế bền bỉ, và quy trình lắp đặt tương đối đơn giản. Chúng có thể hoạt động hiệu quả trong dải nhiệt độ và áp suất hoạt động rộng như đã nêu trong thông số kỹ thuật. Đặc biệt, Omron có các nhà máy sản xuất chiến lược (bao gồm cả tại Trung Quốc), giúp tối ưu hóa chi phí sản xuất mà vẫn duy trì chất lượng Nhật Bản, mang lại mức giá cạnh tranh cho người tiêu dùng. Sự kết hợp giữa chất lượng đã được kiểm chứng của thương hiệu Nhật Bản và mức giá hợp lý là yếu tố chính khiến bộ cảm biến mực nước Omron 3 que trở thành lựa chọn phổ biến cho nhiều ứng dụng điều khiển mức chất lỏng.

Kết luận

Cảm biến mực nước 3 que Omron là một giải pháp kỹ thuật hiệu quả và đáng tin cậy cho việc điều khiển mức chất lỏng trong nhiều hệ thống tự động. Với cấu tạo đơn giản nhưng hiệu quả dựa trên nguyên lý điện trở, khả năng hoạt động bền bỉ trong môi trường khắc nghiệt, cùng sự đa dạng về model và tính năng, thiết bị này đáp ứng tốt nhu cầu giám sát và tự động hóa quá trình cấp/thoát nước trong cả lĩnh vực công nghiệp và dân dụng. Lựa chọn cảm biến mực nước Omron đồng nghĩa với việc đầu tư vào sự ổn định, độ chính xác và giảm thiểu chi phí bảo trì lâu dài cho hệ thống của bạn.
