Tìm Hiểu Cảm Biến Lưu Lượng Nước: Nguyên Lý, Thông Số và Cách Dùng

Cảm biến lưu lượng nước là một thành phần điện tử phổ biến, thường được sử dụng trong các hệ thống cần đo đếm lượng nước chảy qua. Bạn có thể bắt gặp loại cảm biến này trong các ứng dụng như máy bơm nước cho hồ cá, các hệ thống bơm mini tự động, hay trong máy nước nóng… Nguyên lý hoạt động của cảm biến khá đơn giản và dựa trên sự kết hợp giữa một cánh quạt nhỏ và cảm biến hiệu ứng Hall tích hợp bên trong. Khi dòng nước chảy qua, nó làm quay cánh quạt, chuyển động quay này được cảm biến Hall phát hiện và chuyển đổi thành tín hiệu xung điện.

Tín hiệu đầu ra từ cảm biến là một chuỗi xung vuông, được tạo ra bởi bộ phận cảm biến Hall. Tần số của chuỗi xung này sẽ tỷ lệ thuận với tốc độ quay của cánh quạt, từ đó phản ánh lưu lượng nước đang chảy qua. Cảm biến thường có ba dây kết nối để sử dụng:

Dây màu đỏ: Dùng để cấp nguồn điện cho cảm biến. Điện áp hoạt động hỗ trợ từ 5V đến 24V DC.
Dây màu đen: Là dây GND (mass), kết nối với cực âm của nguồn điện.
Dây màu vàng: Là dây tín hiệu, nơi bạn nhận được chuỗi xung vuông từ cảm biến.

Để tính toán lưu lượng nước thực tế từ tín hiệu xung, bạn có thể sử dụng công thức đơn giản dựa trên tần số xung đo được. Với loại cảm biến phổ biến này, công thức thường là:

Q = F / 7.5

Trong đó:

Q là lưu lượng nước tính bằng Lít mỗi phút (L/min).
F là tần số của chuỗi xung đo được từ dây tín hiệu, tính bằng Hertz (Hz).
7.5 là một hằng số hiệu chuẩn dành riêng cho đặc tính của loại cảm biến này.

Cảm biến lưu lượng nước YF-S201A với 3 dây đấu nối

Về thông số kỹ thuật, cảm biến lưu lượng nước này có những đặc điểm đáng chú ý giúp bạn đánh giá tính phù hợp với ứng dụng của mình:

Điện áp hoạt động: Hỗ trợ dải rộng từ 5V đến 24V DC.
Áp lực chịu đựng: Có thể hoạt động tốt dưới áp lực lên đến 1.75 Mpa.
Dải đo lưu lượng: Có khả năng đo lưu lượng nước trong khoảng từ 1 Lít/phút đến 30 Lít/phút.
Nhiệt độ hoạt động: Cần chú ý đến nhiệt độ của dòng nước khi sử dụng.
Độ ẩm hoạt động: Hoạt động hiệu quả trong môi trường có độ ẩm từ 35% đến 90% RH.
Kích thước: Kích thước nhỏ gọn, khoảng 61 x 36 x 34mm, dễ dàng tích hợp vào các hệ thống.

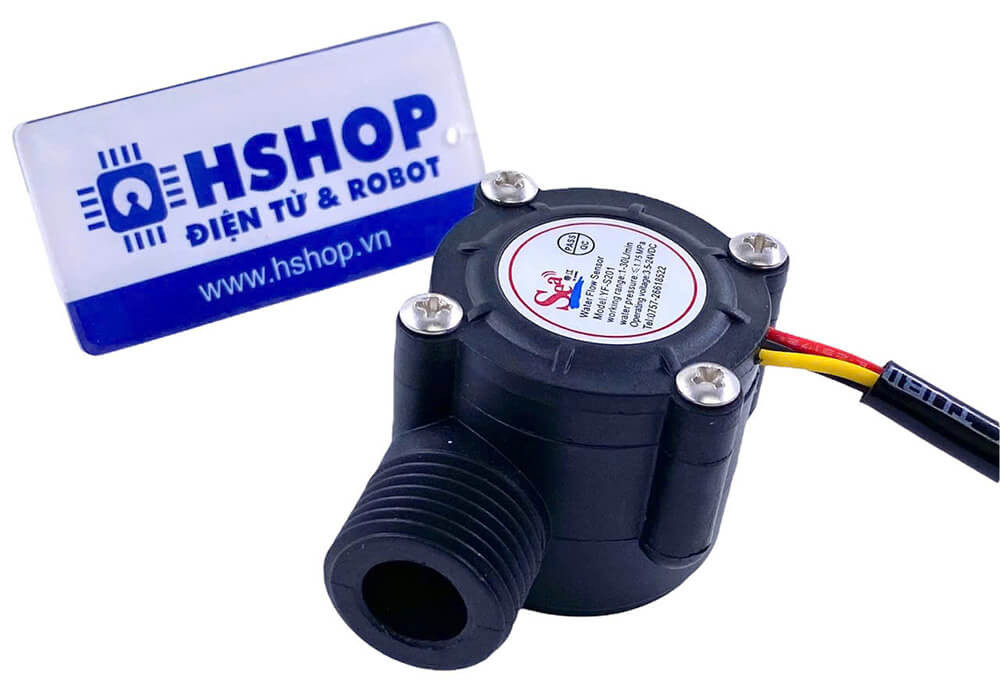

Chi tiết cổng kết nối và kích thước của cảm biến lưu lượng nước

Một lưu ý quan trọng khi lắp đặt và sử dụng loại cảm biến lưu lượng nước này để đảm bảo độ chính xác và tuổi thọ: cảm biến nên được lắp đặt theo phương thẳng đứng. Tránh để cảm biến nghiêng quá 5 độ so với phương thẳng đứng trong quá trình hoạt động. Đồng thời, cần lưu tâm đến dải nhiệt độ của nước chảy qua để đảm bảo cảm biến hoạt động trong điều kiện tối ưu.

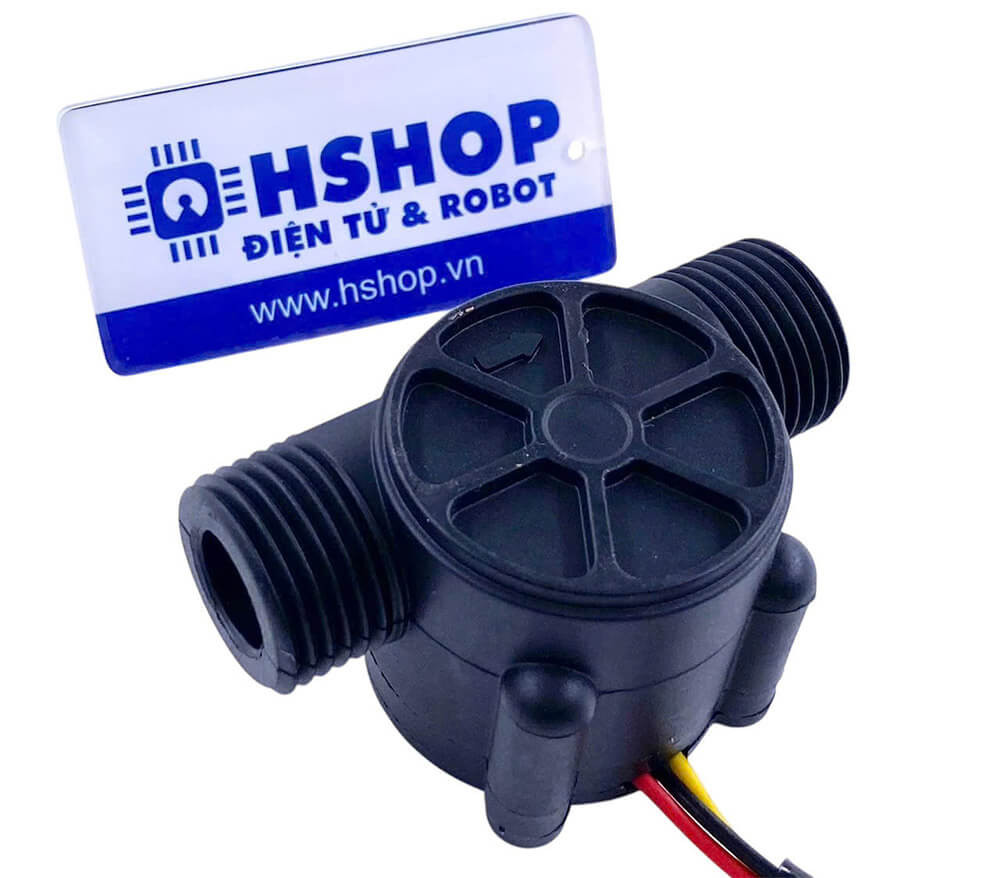

Cảm biến lưu lượng nước nhìn từ bên cạnh, thể hiện cổng vào và ra

Với nguyên lý hoạt động đơn giản, khả năng đo đếm chính xác trong dải lưu lượng phù hợp và các thông số kỹ thuật linh hoạt, cảm biến lưu lượng nước là một lựa chọn hiệu quả cho nhiều dự án và ứng dụng điều khiển dòng chảy trong đời sống và công nghiệp nhẹ. Việc hiểu rõ nguyên lý, cách đấu nối và các lưu ý khi sử dụng sẽ giúp bạn khai thác tối đa hiệu quả của loại cảm biến này.
