Cảm Biến IAT Là Gì? Chức Năng, Cấu Tạo Và Dấu Hiệu Lỗi Cần Biết Để Bảo Dưỡng Xe

Trong thế giới công nghệ ô tô hiện đại, các cảm biến đóng vai trò không thể thiếu, giống như “giác quan” của chiếc xe, giúp hệ thống điều khiển điện tử (ECU) vận hành mọi thứ một cách chính xác và hiệu quả. Một trong số đó là cảm biến IAT (Intake Air Temperature) hay còn gọi là cảm biến nhiệt độ khí nạp – một bộ phận nhỏ nhưng lại có tầm quan trọng lớn, đảm nhiệm việc theo dõi nhiệt độ của luồng không khí đi vào động cơ.

Việc hiểu rõ về cấu tạo, nguyên lý hoạt động cũng như các dấu hiệu khi cảm biến IAT gặp trục trặc sẽ giúp chủ xe và kỹ thuật viên dễ dàng phát hiện và xử lý kịp thời, tránh những hư hại nghiêm trọng hơn cho động cơ. Nếu bạn đang tìm hiểu về loại cảm biến này để duy trì hiệu suất cho chiếc xe của mình, hãy cùng Linhkien283 đi sâu khám phá nhé. Các hệ thống điện trên xe luôn cần được đảm bảo hoạt động ổn định và an toàn, tương tự như việc trang bị các thiết bị chống giật trong hệ thống điện dân dụng hay công nghiệp.

Cảm Biến IAT (Intake Air Temperature) Là Gì?

Cảm biến IAT là viết tắt của Intake Air Temperature Sensor, có nhiệm vụ chính là đo lường nhiệt độ của luồng không khí đi vào đường ống nạp của động cơ. Thông tin về nhiệt độ khí nạp là một yếu tố cực kỳ quan trọng để ECU (Engine Control Unit) – bộ não của xe – có thể tính toán chính xác lượng nhiên liệu cần phun vào buồng đốt.

Sở dĩ cảm biến này quan trọng là vì mật độ không khí thay đổi theo nhiệt độ: không khí lạnh sẽ đặc hơn và chứa nhiều oxy hơn trong cùng một thể tích so với không khí nóng. Nếu ECU không biết chính xác nhiệt độ khí nạp, nó sẽ không thể điều chỉnh tỉ lệ hòa khí (nhiên liệu và không khí) một cách tối ưu. Ví dụ, khi nhiệt độ khí nạp cao hơn một ngưỡng nhất định (thường khoảng 20 độ C), ECU sẽ giảm lượng xăng phun vào để đảm bảo tỉ lệ hòa khí phù hợp, và ngược lại. Điều này giúp động cơ hoạt động hiệu quả, tiết kiệm nhiên liệu và giảm lượng khí thải ra môi trường.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Cảm Biến IAT

Sơ đồ cấu tạo bên trong của cảm biến IAT

Cảm biến IAT trên ô tô được cấu tạo khá đơn giản nhưng hiệu quả, chủ yếu gồm một nhiệt điện trở (thermistor) loại NTC (Negative Temperature Coefficient). Đặc điểm của loại nhiệt điện trở này là giá trị điện trở sẽ giảm khi nhiệt độ tăng và tăng khi nhiệt độ giảm. Điện áp tiêu chuẩn cấp cho cảm biến IAT trên hầu hết các mẫu xe hiện nay thường ở mức 5V.

Về vị trí, cảm biến IAT thường được lắp đặt trên đường ống nạp của động cơ, ngay sau bộ lọc không khí. Trên một số dòng xe, để tối ưu không gian và tích hợp chức năng, cảm biến IAT có thể được kết hợp cùng với cảm biến lưu lượng khí nạp (MAF) hoặc cảm biến áp suất đường ống nạp (MAP).

Nguyên lý làm việc của cảm biến IAT diễn ra như sau:
Khi không khí đi qua cảm biến, nhiệt độ của luồng khí sẽ làm thay đổi giá trị điện trở của nhiệt điện trở.

Nếu nhiệt độ khí nạp giảm, điện trở của cảm biến sẽ tăng lên.
Nếu nhiệt độ khí nạp tăng, điện trở của cảm biến sẽ giảm xuống.

Sự thay đổi về điện trở này làm thay đổi điện áp tín hiệu mà cảm biến gửi về ECU. Dựa vào mức điện áp này, ECU sẽ xác định được nhiệt độ khí nạp chính xác. Từ đó, ECU sẽ điều chỉnh các thông số quan trọng như:

Tỷ lệ nhiên liệu: Cân bằng lượng xăng phun vào để đảm bảo hỗn hợp hòa khí tối ưu cho quá trình đốt cháy.
Thời điểm đánh lửa: Hiệu chỉnh góc đánh lửa sớm/muộn phù hợp với mật độ không khí.
Thời điểm mở kim phun: Điều chỉnh thời gian kim phun mở để cung cấp lượng nhiên liệu chính xác.

Nhờ những điều chỉnh này, động cơ có thể đạt được hiệu suất cao nhất, tiết kiệm nhiên liệu và duy trì độ bền theo thời gian. Ngay cả những chi tiết nhỏ như ổ cắm điện chống nước cũng cho thấy sự quan tâm đến độ bền và hiệu quả của các linh kiện trong điều kiện môi trường khắc nghiệt.

Thông Số Kỹ Thuật, Sơ Đồ Mạch Điện Và Vị Trí Cảm Biến IAT

Thông số kỹ thuật điển hình:
Ở nhiệt độ tiêu chuẩn 25 độ C, điện trở của cảm biến IAT thường nằm trong khoảng Rcb = 1KΩ – 1.6 KΩ. Các thông số này có thể khác nhau tùy thuộc vào từng nhà sản xuất và mẫu xe cụ thể.

Sơ đồ mạch điện:

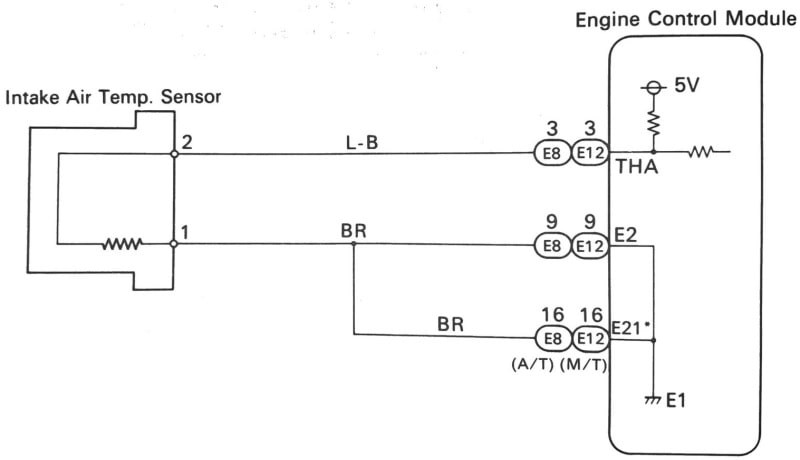

Mạch điện cơ bản của cảm biến nhiệt độ khí nạp (IAT)Một sơ đồ mạch điện cơ bản của cảm biến IAT thường bao gồm hai chân: một chân nhận điện áp tham chiếu 5V từ ECU và một chân tín hiệu về ECU. Bên trong cảm biến là nhiệt điện trở NTC. Khi nhiệt độ thay đổi, điện trở thay đổi, dẫn đến sự thay đổi điện áp trên đường tín hiệu về ECU. ECU sẽ “đọc” sự thay đổi điện áp này để xác định nhiệt độ.

Vị trí lắp đặt:
Cảm biến IAT có thể nằm ở một trong các vị trí sau trên xe:

Đi kèm với cảm biến MAF (Mass Air Flow Sensor): Đây là vị trí phổ biến, thường thấy trên đường ống dẫn khí sau bầu lọc gió.
Đi kèm với cảm biến MAP (Manifold Absolute Pressure Sensor): Ít phổ biến hơn, thường gặp trên các xe sử dụng cảm biến MAP để đo lượng khí nạp.
Nằm độc lập: Một số xe có cảm biến IAT riêng biệt, thường được lắp đặt trên đường ống nạp hoặc ngay gần bầu lọc gió, giúp đo nhiệt độ khí trước khi vào bướm ga.

Dấu Hiệu Nhận Biết Cảm Biến IAT Bị Lỗi Hoặc Hư Hỏng

Khi cảm biến IAT của xe ô tô gặp lỗi hoặc hư hỏng, dữ liệu nhiệt độ khí nạp mà nó gửi về ECU sẽ bị sai lệch. Điều này khiến ECU tính toán và điều chỉnh tỉ lệ hòa khí không chính xác, dẫn đến tình trạng hỗn hợp quá giàu (quá nhiều nhiên liệu) hoặc quá nghèo (quá ít nhiên liệu). Ngoài ra, cảm biến hỏng còn có thể ảnh hưởng nghiêm trọng đến hoạt động của van tuần hoàn khí xả (EGR), làm giảm hiệu quả xử lý khí thải và tăng nguy cơ tích tụ muội than.

Dưới đây là một số hiện tượng phổ biến mà chiếc xe của bạn có thể gặp phải khi cảm biến IAT không hoạt động đúng cách:

Xe bị rung giật, khả năng tăng tốc giảm sút: Hỗn hợp hòa khí không đạt chuẩn khiến quá trình đốt cháy không diễn ra ổn định, dẫn đến động cơ yếu đi, khó tăng tốc và xuất hiện hiện tượng rung giật, đặc biệt khi xe chạy ở tốc độ thấp hoặc tải nặng.
Công suất động cơ giảm rõ rệt: Việc điều chỉnh sai lệch tỉ lệ hòa khí trực tiếp làm giảm hiệu suất đốt cháy, từ đó làm giảm công suất tổng thể của động cơ.
Tiêu tốn nhiều nhiên liệu hơn: Nếu ECU nhận thông tin sai lệch rằng khí nạp lạnh hơn thực tế, nó có thể phun nhiều nhiên liệu hơn mức cần thiết, gây ra tình trạng hao xăng đáng kể.
Đèn Check Engine sáng: Đây là dấu hiệu phổ biến nhất. Khi ECU phát hiện tín hiệu cảm biến IAT nằm ngoài dải hoạt động cho phép hoặc không nhận được tín hiệu, nó sẽ kích hoạt đèn báo lỗi trên bảng điều khiển để cảnh báo người lái.

Những triệu chứng này không chỉ gây khó chịu khi lái xe mà còn có thể dẫn đến các hư hỏng nặng hơn cho động cơ nếu không được khắc phục sớm.

Hướng Dẫn Cách Kiểm Tra Và Đo Cảm Biến IAT Đơn Giản

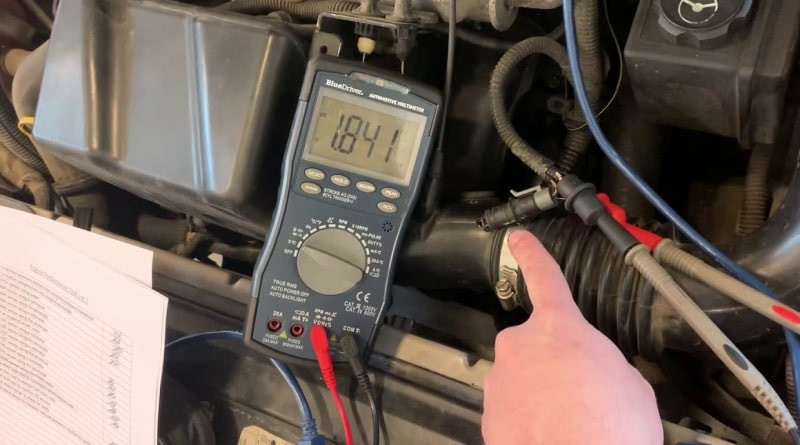

Kỹ thuật viên đang kiểm tra hoạt động của cảm biến IAT bằng đồng hồ vạn năng

Để xác định liệu cảm biến IAT có đang hoạt động tốt hay không, bạn có thể tự kiểm tra bằng cách đo điện trở của cảm biến. Đây là phương pháp đơn giản và khá hiệu quả:

Tháo cảm biến: Ngắt kết nối dây điện và tháo cảm biến IAT ra khỏi đường ống nạp.
Chuẩn bị thiết bị: Sử dụng một đồng hồ vạn năng (multimeter) đặt ở chế độ đo điện trở (Ω).
Đo điện trở ban đầu: Nối hai đầu que đo của đồng hồ vạn năng vào hai chân của cảm biến. Ghi lại giá trị điện trở ở nhiệt độ môi trường (khoảng 25 độ C), giá trị này nên nằm trong khoảng 1KΩ – 1.6 KΩ tùy theo thông số kỹ thuật của xe.
Kiểm tra sự thay đổi điện trở theo nhiệt độ:
- Sử dụng một máy sấy tóc hoặc một nguồn nhiệt nhỏ (không quá nóng) để làm nóng nhẹ đầu cảm biến.
- Trong khi làm nóng, tiếp tục quan sát giá trị điện trở trên đồng hồ vạn năng.
- Kết quả:
  - Nếu điện trở của cảm biến giảm dần khi nhiệt độ tăng lên (phù hợp với đặc tính NTC của nhiệt điện trở), điều đó cho thấy cảm biến đang hoạt động bình thường.
  - Nếu điện trở không thay đổi hoặc thay đổi một cách bất thường (ví dụ, tăng lên khi nóng hoặc giá trị không ổn định), thì cảm biến có thể đã bị lỗi và cần được kiểm tra chuyên sâu hơn hoặc thay thế.

Việc kiểm tra này giúp bạn nhanh chóng xác định được vấn đề và đưa ra phương án xử lý phù hợp, tránh để cảm biến IAT hỏng hóc gây ảnh hưởng đến hiệu suất và tuổi thọ của động cơ. Trong các hệ thống điện phức tạp như ô tô, việc hiểu rõ cách các bộ phận tương tác là rất quan trọng, tương tự như việc nghiên cứu nhựa có dẫn điện không để đảm bảo an toàn và hiệu quả trong thiết kế.

Các Lỗi Phổ Biến Thường Gặp Ở Cảm Biến IAT

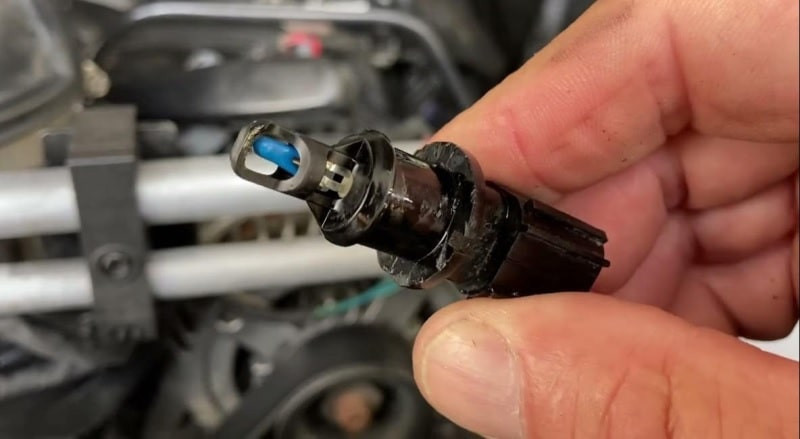

Các hư hỏng thường gặp trên cảm biến IAT cần được chú ý

Sau một thời gian dài sử dụng, cảm biến IAT cũng như bất kỳ linh kiện điện tử nào khác trên xe, đều có thể gặp phải các vấn đề hư hỏng. Dưới đây là một số nguyên nhân phổ biến dẫn đến lỗi ở cảm biến nhiệt độ khí nạp:

Cảm biến bị bám bẩn: Muội than, dầu bôi trơn, hoặc bụi bẩn từ môi trường có thể bám vào đầu cảm biến, tạo thành một lớp cách nhiệt. Lớp bẩn này làm giảm khả năng tiếp xúc trực tiếp của cảm biến với luồng khí, khiến dữ liệu nhiệt độ thu thập được bị sai lệch.
Giắc cắm hoặc dây điện bị hỏng: Các giắc cắm có thể bị gỉ sét, lỏng lẻo, hoặc dây cảm biến bị đứt, chạm chập do lão hóa, va đập hoặc do chuột cắn. Những vấn đề này làm gián đoạn tín hiệu giữa cảm biến và ECU, gây ra lỗi hoạt động.
Hỏng hóc do ống góp chân không: Trong một số trường hợp, việc thổi ống góp chân không động cơ (nếu có sự cố hoặc sửa chữa không đúng cách) có thể tạo ra áp lực bất thường hoặc đưa các tạp chất vào khu vực cảm biến, gây hỏng hóc cơ học hoặc điện tử cho cảm biến IAT.
Lão hóa tự nhiên: Sau nhiều năm hoạt động trong môi trường khắc nghiệt của khoang động cơ (nhiệt độ cao, rung động), các linh kiện bên trong cảm biến có thể bị lão hóa, dẫn đến giảm độ chính xác hoặc ngừng hoạt động. Một ví dụ khác về việc kiểm soát các linh kiện điện tử trong môi trường nóng là việc tìm hiểu cách đấu tụ quạt sao cho hiệu quả để tản nhiệt tối ưu.

Cách xử lý:
Khi phát hiện cảm biến IAT bị lỗi, bạn nên mang xe đến các trung tâm sửa chữa ô tô uy tín để được kiểm tra và xác định nguyên nhân chính xác.

Nếu cảm biến bị bẩn, kỹ thuật viên có thể vệ sinh bằng dung dịch chuyên dụng như RP7.
Nếu giắc cắm bị lỏng hoặc dây điện bị hỏng, việc sửa chữa hoặc thay thế dây sẽ khắc phục được vấn đề.
Trong trường hợp cảm biến đã hư hỏng bên trong hoặc không thể phục hồi bằng cách vệ sinh, giải pháp duy nhất là thay thế cảm biến mới.

Việc thay thế cảm biến mới cần được thực hiện bởi thợ có kinh nghiệm để đảm bảo tương thích với hệ thống xe và hoạt động chính xác.

Giải Đáp Các Thắc Mắc Thường Gặp Về Cảm Biến IAT

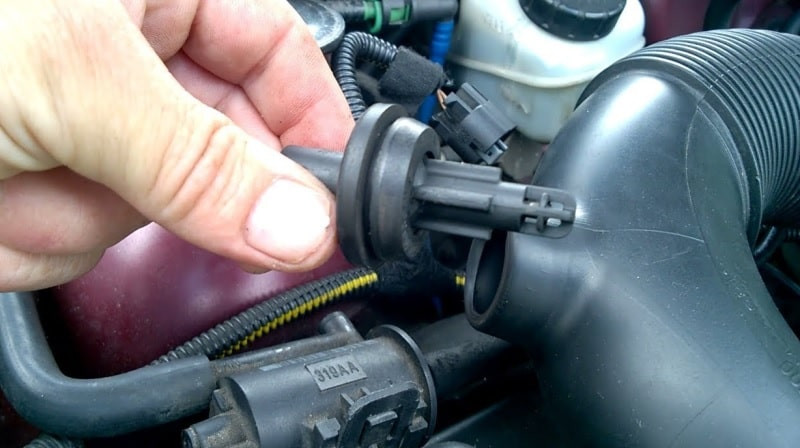

Một số câu hỏi phổ biến liên quan đến cảm biến nhiệt độ khí nạp

Dưới đây là một số câu hỏi phổ biến mà các chủ xe thường đặt ra khi nói về cảm biến IAT và những vấn đề liên quan:

1. Điều gì xảy ra khi cảm biến nhiệt độ khí nạp IAT hư hỏng?

Khi cảm biến IAT hư hỏng, xe có thể gặp phải nhiều triệu chứng khó chịu như: chết máy đột ngột, công suất động cơ không đồng đều, hoặc xe bị giật cục khi vận hành. Những vấn đề này thường có xu hướng trở nên nghiêm trọng hơn theo thời gian nếu không được chẩn đoán và sửa chữa kịp thời, ảnh hưởng lớn đến trải nghiệm lái và an toàn.

2. Làm cách nào để nhận biết cảm biến khí nạp IAT hỏng?

Ngoài việc đèn Check Engine sáng, bạn có thể nhận biết cảm biến IAT hỏng thông qua các dấu hiệu cụ thể sau:

Khó khởi động động cơ, đặc biệt trong điều kiện thời tiết lạnh hoặc nóng bất thường.
Động cơ chết máy ngay sau khi khởi động.
Động cơ bị rung giật, không ổn định khi chạy không tải hoặc khi xe đã vận hành.
Khả năng tăng tốc kém, xe ì ạch, không bốc.
Mức tiêu thụ nhiên liệu tăng lên đột ngột.

3. Cảm biến nhiệt độ IAT có giống với cảm biến MAF hay không?

Không, cảm biến IAT và cảm biến MAF (Mass Air Flow Sensor) là hai bộ phận khác nhau với chức năng riêng biệt, mặc dù đôi khi chúng được tích hợp chung trong một cụm. Cảm biến MAF có nhiệm vụ đo lường khối lượng (lượng) không khí thực sự đi vào động cơ, còn cảm biến IAT chỉ đo nhiệt độ của luồng không khí đó. Thông tin từ cả hai cảm biến đều cần thiết để ECU tính toán chính xác tỉ lệ hòa khí.

4. Có thể điều khiển xe khi cảm biến nhiệt độ khí nạp IAT hỏng không?

Việc điều khiển xe khi cảm biến IAT hỏng là không nên. Khi cảm biến này gặp sự cố, ECU (Module điều khiển hệ thống truyền động) sẽ không thể xác định chính xác nhiệt độ khí nạp. Điều này dẫn đến việc tính toán sai lượng nhiên liệu cần thiết, gây ra hỗn hợp hòa khí quá giàu hoặc quá nghèo. Hậu quả là động cơ hoạt động kém hiệu quả, tiêu tốn nhiên liệu, phát sinh khí thải độc hại, và tiềm ẩn nguy cơ hư hỏng các bộ phận khác trong hệ thống. Trong một số trường hợp, xe có thể chết máy giữa đường hoặc không khởi động được.

5. Lý do thực sự khiến cảm biến khí nạp IAT hư hỏng là gì?

Trên thực tế, một trong những lý do phổ biến khiến cảm biến IAT dễ bị hư hỏng là do sự xuống cấp của các vòng đệm (O-rings) hoặc lớp vỏ bảo vệ. Khi các chi tiết này lão hóa hoặc hỏng, hơi ẩm từ môi trường có thể lọt vào bên trong cảm biến, gây ra hiện tượng ăn mòn hoặc chập mạch các mạch điện tử nhạy cảm. Ngoài ra, việc bám bẩn liên tục bởi muội than và dầu cũng góp phần làm giảm tuổi thọ và độ chính xác của cảm biến. Để đảm bảo an toàn cho các thiết bị điện, cần quan tâm đến cả những yếu tố như điện áp, giống như khi cần chuyển đổi điện thế với biến áp 380v ra 220v trong môi trường công nghiệp.

Chi Phí Sửa Chữa, Vệ Sinh Hoặc Thay Thế Cảm Biến IAT

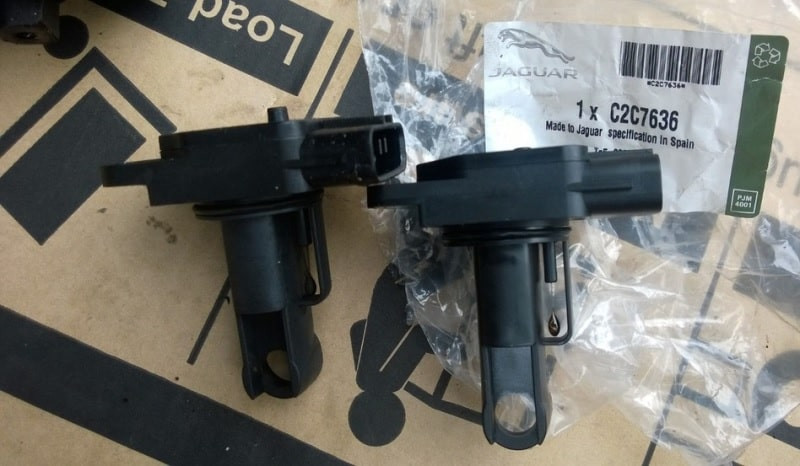

Ước tính chi phí thay thế hoặc sửa chữa cảm biến IAT

Chi phí để kiểm tra, vệ sinh hoặc thay thế cảm biến IAT sẽ bao gồm tổng của tiền công thợ và giá thành vật tư (cảm biến mới nếu cần). Giá của một bộ cảm biến khí nạp tương đối đa dạng, thường dao động trong khoảng từ 500.000 VNĐ đến hơn 2.000.000 VNĐ. Sự chênh lệch này phụ thuộc chủ yếu vào dòng xe (phổ thông hay cao cấp), thương hiệu cảm biến (chính hãng hay OEM chất lượng cao), và độ phức tạp khi tháo lắp.

Để có thể biết được mức giá chính xác nhất cho chiếc xe của bạn, tốt nhất là bạn nên liên hệ trực tiếp với các trung tâm dịch vụ hoặc cửa hàng phụ tùng uy tín. Họ sẽ tư vấn cụ thể và báo giá chi tiết dựa trên tình trạng xe và loại cảm biến cần thay thế.

Linhkien283 – Điểm Đến Tin Cậy Cho Linh Kiện Và Dịch Vụ Sửa Chữa Ô Tô

Cửa hàng Linhkien283 chuyên cung cấp và sửa chữa linh kiện ô tô

Linhkien283 tự hào là đơn vị chuyên cung cấp đa dạng các loại linh kiện, từ linh kiện cơ khí, máy in 3D đến các bộ phận điện tử cho ô tô. Chúng tôi không chỉ cung cấp sản phẩm mà còn hỗ trợ khách hàng trong việc chẩn đoán và sửa chữa các lỗi phức tạp.

Với đội ngũ kỹ thuật viên dày dặn kinh nghiệm, được đào tạo bài bản và luôn cập nhật các công nghệ chẩn đoán hiện đại, Linhkien283 cam kết mang đến dịch vụ tốt nhất. Chúng tôi sở hữu đầy đủ các công cụ hỗ trợ chẩn đoán và sửa chữa tiên tiến, giúp quá trình xác định nguyên nhân lỗi diễn ra một cách chính xác và nhanh chóng.

Mọi hư hỏng trên cảm biến ô tô nói chung, và cảm biến nhiệt độ khí nạp nói riêng, của quý khách đều sẽ được chẩn đoán một cách tỉ mỉ. Từ đó, chúng tôi sẽ đưa ra những phương án xử lý phù hợp và hiệu quả nhất, đảm bảo chiếc xe của bạn vận hành trơn tru và an toàn trở lại.

Nếu bạn đang tìm kiếm một địa chỉ đáng tin cậy để kiểm tra, bảo dưỡng hoặc thay thế các linh kiện ô tô, đừng ngần ngại ghé thăm cửa hàng của Linhkien283. Chúng tôi luôn sẵn lòng đón tiếp và phục vụ quý khách hàng với sự chuyên nghiệp và tận tâm nhất.

Kết luận

Cảm biến IAT, dù nhỏ bé, lại đóng vai trò tối quan trọng trong việc điều hòa hiệu suất động cơ và tiết kiệm nhiên liệu. Việc thường xuyên kiểm tra, vệ sinh và kịp thời thay thế khi phát hiện dấu hiệu hư hỏng sẽ giúp chiếc xe của bạn luôn hoạt động trong trạng thái tốt nhất. Đừng chủ quan trước những cảnh báo nhỏ từ xe, bởi đó có thể là dấu hiệu của một vấn đề lớn hơn đang tiềm ẩn. Hãy luôn chú ý đến việc bảo dưỡng định kỳ và tìm đến các chuyên gia khi cần thiết để đảm bảo an toàn và tuổi thọ cho xe.
