Cảm Biến Góc Nghiêng SW520: Phát Hiện Chuyển Động và Rung Động Chính Xác Cho Mọi Dự Án

Trong thế giới công nghệ hiện đại, các thiết bị điện tử ngày càng thông minh và nhạy bén, một phần nhờ vào sự góp mặt của những linh kiện nhỏ bé nhưng đầy quyền năng như cảm biến góc nghiêng. Nếu bạn đang tìm kiếm một giải pháp hiệu quả để phát hiện sự thay đổi về góc độ hoặc rung động trong các dự án điện tử của mình, mạch cảm biến góc nghiêng SW520 chính là lựa chọn không thể bỏ qua. Đây là một thành phần cơ bản nhưng cực kỳ hữu ích, giúp các thiết bị nhận biết được trạng thái nghiêng, lật hoặc rung lắc, từ đó kích hoạt các hành động được lập trình sẵn.

Cảm biến góc nghiêng SW520 được thiết kế để mang lại sự tiện lợi và hiệu quả cao, cho phép bạn dễ dàng tích hợp vào nhiều hệ thống khác nhau, từ những dự án DIY đơn giản đến các ứng dụng phức tạp hơn. Với khả năng xuất tín hiệu dạng Digital và tùy chỉnh độ nhạy, nó mở ra nhiều khả năng sáng tạo và ứng dụng trong tự động hóa, an ninh, và nhiều lĩnh vực khác.

Cảm Biến Góc Nghiêng Là Gì và Tại Sao Chúng Ta Cần Đến Nó?

Cảm biến góc nghiêng (hay còn gọi là Tilt Sensor) là một loại thiết bị điện tử có khả năng phát hiện sự thay đổi về góc độ so với mặt phẳng tham chiếu hoặc phát hiện rung động. Chúng hoạt động dựa trên các nguyên lý vật lý khác nhau, từ việc sử dụng bi thủy ngân đến các cảm biến gia tốc MEMS phức tạp hơn. Trong các ứng dụng thực tế, cảm biến góc nghiêng đóng vai trò quan trọng trong việc:

• Bảo vệ an ninh: Phát hiện trộm cắp khi cửa sổ, cửa ra vào bị mở hoặc bị nghiêng.
• Tự động hóa: Điều khiển hệ thống chiếu sáng thông minh dựa trên vị trí của rèm cửa, hoặc kích hoạt các cơ chế an toàn khi máy móc bị nghiêng quá mức.
• Điện tử tiêu dùng: Trong các thiết bị như điện thoại thông minh, tay cầm chơi game để nhận diện hướng và chuyển động.
• Robot và Drone: Giúp robot duy trì thăng bằng hoặc định hướng đường bay cho drone.

“Cảm biến góc nghiêng” là một phần quan trọng của nhiều hệ thống tự động, tương tự như vai trò của cảm biến cửa tự động trong việc điều khiển ra vào. Sự đơn giản và hiệu quả của chúng đã biến chúng thành linh kiện không thể thiếu trong vô số ứng dụng.

Mạch Cảm Biến Góc Nghiêng SW520 – Giải Pháp Hiệu Quả Cho Dự Án Của Bạn

Mạch cảm biến góc nghiêng SW520 là một module tiện lợi tích hợp cảm biến SW-520D, IC so sánh LM393 và các linh kiện hỗ trợ khác. Mục đích chính của mạch là chuyển đổi tín hiệu vật lý (nghiêng, rung) thành tín hiệu điện tử dễ dàng đọc và xử lý bởi vi điều khiển.

Điểm Nổi Bật và Thông Số Kỹ Thuật Chi Tiết

Mạch cảm biến góc nghiêng SW520 nổi bật với những đặc điểm kỹ thuật sau:

• Điện áp làm việc: Hỗ trợ dải điện áp rộng từ 3.3V đến 5V DC, tương thích với hầu hết các vi điều khiển phổ biến như Arduino, Raspberry Pi.
• Sử dụng IC so sánh LM393: IC LM393 là bộ so sánh điện áp kép, giúp tín hiệu đầu ra rõ ràng, sắc nét (digital) khi có sự thay đổi về góc nghiêng hoặc rung động, loại bỏ nhiễu hiệu quả.
• Cảm biến độ nhạy cao SW-520D: Đây là thành phần cốt lõi, thường là loại bi thủy ngân hoặc bi kim loại trong vỏ bọc, có khả năng phát hiện sự thay đổi góc nghiêng một cách nhạy bén.
• Điều chỉnh độ nhạy dễ dàng: Một biến trở tích hợp trên mạch cho phép người dùng tinh chỉnh ngưỡng kích hoạt của cảm biến, điều này cực kỳ hữu ích để phù hợp với các yêu cầu cụ thể của từng dự án, tránh bị kích hoạt bởi những rung động nhỏ không mong muốn.
• Dạng tín hiệu đầu ra: Digital TTL (Transistor-Transistor Logic), nghĩa là tín hiệu đầu ra chỉ có hai trạng thái ON/OFF (HIGH/LOW), rất dễ dàng để đọc bằng các chân GPIO của vi điều khiển.
• Thiết kế tối ưu: Mạch có một lỗ bulông tiện lợi giúp cố định dễ dàng vào bề mặt, đảm bảo sự ổn định trong quá trình hoạt động. Kích thước PCB nhỏ gọn (khoảng 3 x 1.6 cm) giúp tiết kiệm không gian và dễ dàng lắp đặt trong các dự án hạn chế diện tích.

Nguyên lý Hoạt Động Cơ Bản của Cảm Biến SW520

Cảm biến SW520D bên trong mạch thường hoạt động dựa trên nguyên lý của một công tắc bi. Khi cảm biến ở vị trí thẳng đứng hoặc một góc nhất định, viên bi bên trong sẽ nằm ở vị trí đóng hoặc mở mạch. Khi vật thể bị nghiêng hoặc rung lắc, viên bi sẽ di chuyển, làm thay đổi trạng thái của mạch điện bên trong cảm biến, từ đó gửi tín hiệu về IC LM393. IC LM393 so sánh điện áp từ cảm biến với một ngưỡng điện áp được thiết lập qua biến trở, sau đó xuất ra tín hiệu Digital (HIGH hoặc LOW) báo hiệu trạng thái nghiêng hoặc không nghiêng.

Ứng dụng Thực Tế Của Cảm Biến Góc Nghiêng SW520

Với những đặc tính ưu việt, mạch cảm biến góc nghiêng SW520 có thể được ứng dụng trong nhiều lĩnh vực:

• Hệ thống an ninh gia đình: Phát hiện cửa sổ bị mở, hộp thư bị xê dịch.
• Đồ chơi điện tử, robot: Tạo ra các phản ứng khi robot bị lật, hoặc điều khiển đồ chơi theo chuyển động.
• Thiết bị chống trộm xe máy/ô tô: Kích hoạt cảnh báo khi xe bị rung lắc hoặc nghiêng đột ngột.
• Giám sát thiết bị công nghiệp: Phát hiện sự nghiêng lệch của máy móc, đảm bảo an toàn vận hành.
• Các dự án DIY sáng tạo: Từ hệ thống chiếu sáng cảm ứng chuyển động đến các thiết bị tự động đơn giản.

Các ứng dụng của cảm biến góc nghiêng rất đa dạng, từ việc kiểm soát ổn định cho các hệ thống như inverter năng lượng mặt trời 5kw đến các thiết bị cần duy trì cân bằng. Việc điều khiển vị trí hoặc tốc độ thường cần đến hộp số giảm tốc để đạt được hiệu suất tối ưu, và cảm biến góc nghiêng có thể là một phần của hệ thống điều khiển đó. Cảm biến này cũng có thể được tích hợp vào các hệ thống quản lý năng lượng thông minh, cùng với inverter năng lượng mặt trời 3kw để tối ưu hóa hiệu suất.

Hướng Dẫn Kết Nối và Lập Trình Cơ Bản Với Cảm Biến Góc Nghiêng SW520

Việc kết nối và sử dụng mạch cảm biến góc nghiêng SW520 rất đơn giản. Bạn chỉ cần vài bước cơ bản để bắt đầu.

Sơ Đồ Kết Nối Đơn Giản

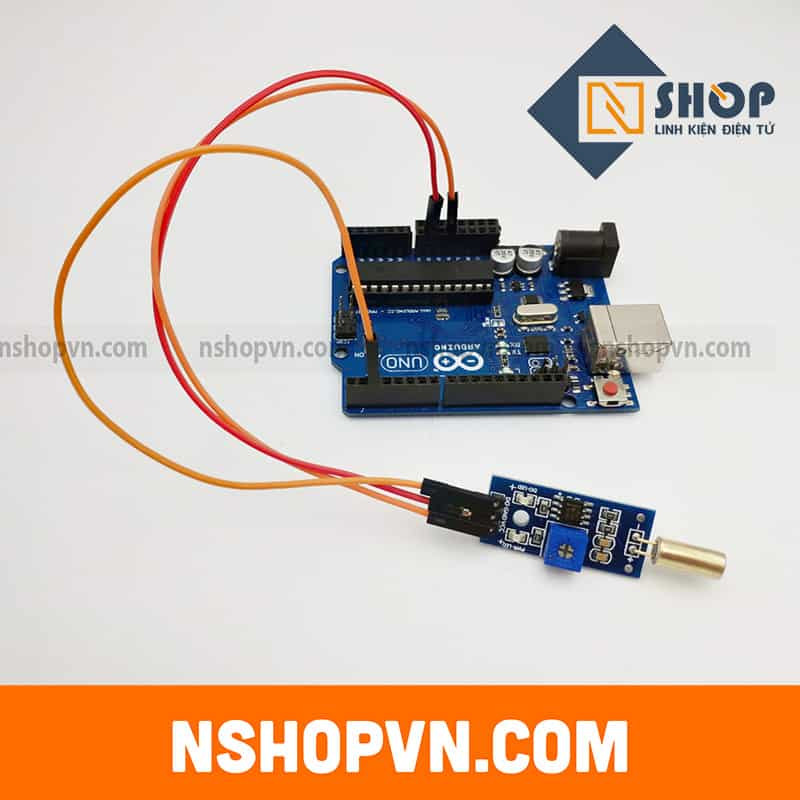

Sơ đồ kết nối mạch cảm biến góc nghiêng SW520 với vi điều khiển

Mạch cảm biến SW520 thường có ba chân cơ bản:

• VCC: Kết nối với nguồn điện dương (3.3V hoặc 5V) của vi điều khiển.
• GND: Kết nối với chân đất (Ground) của vi điều khiển.
• DO (Digital Output): Chân tín hiệu số, kết nối với một chân kỹ thuật số (GPIO) trên vi điều khiển của bạn để đọc trạng thái (HIGH/LOW).

Mã Code Arduino Mẫu Để Thử Nghiệm

Dưới đây là một đoạn code Arduino đơn giản để bạn có thể nhanh chóng kiểm tra hoạt động của cảm biến góc nghiêng SW520:

void setup() {
  Serial.begin(9600); // Khởi tạo cổng Serial để hiển thị dữ liệu
  pinMode(3, INPUT); // Đặt chân số 3 (hoặc chân bạn kết nối DO) là INPUT
}

void loop() {
  // Đọc trạng thái của cảm biến từ chân số 3
  int sensorState = digitalRead(3);
  Serial.println(sensorState); // In trạng thái ra màn hình Serial Monitor
  delay(100); // Chờ 100ms trước khi đọc lại
}

Trong đoạn code này:

• Serial.begin(9600): Khởi tạo giao tiếp Serial ở tốc độ 9600 baud để bạn có thể xem kết quả trên Serial Monitor của Arduino IDE.
• pinMode(3, INPUT): Thiết lập chân số 3 (giả sử bạn đã kết nối chân DO của cảm biến với chân số 3 của Arduino) là một chân đầu vào.
• digitalRead(3): Đọc giá trị từ chân số 3. Khi cảm biến phát hiện nghiêng hoặc rung động, giá trị có thể chuyển từ HIGH sang LOW hoặc ngược lại tùy thuộc vào cách bạn thiết lập độ nhạy. Bạn sẽ thấy “0” hoặc “1” xuất hiện trên Serial Monitor.

Lựa Chọn Linh Kiện Chất Lượng Cho Dự Án Điện Tử

Việc lựa chọn linh kiện chất lượng là yếu tố then chốt cho sự thành công và độ bền của bất kỳ dự án điện tử nào. Tại Linhkien283, chúng tôi cam kết cung cấp các loại linh kiện điện tử, máy in 3D và linh kiện cơ khí chất lượng cao, giúp bạn hiện thực hóa ý tưởng một cách hiệu quả nhất. Khi tìm kiếm các thành phần cho dự án của mình, hãy luôn ưu tiên những nhà cung cấp uy tín để đảm bảo sản phẩm hoạt động ổn định và chính xác. Đây là bước quan trọng tương tự như việc bạn tìm báo giá tấm pin năng lượng mặt trời 450w để xây dựng hệ thống điện mặt trời, nơi chất lượng sản phẩm ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ.

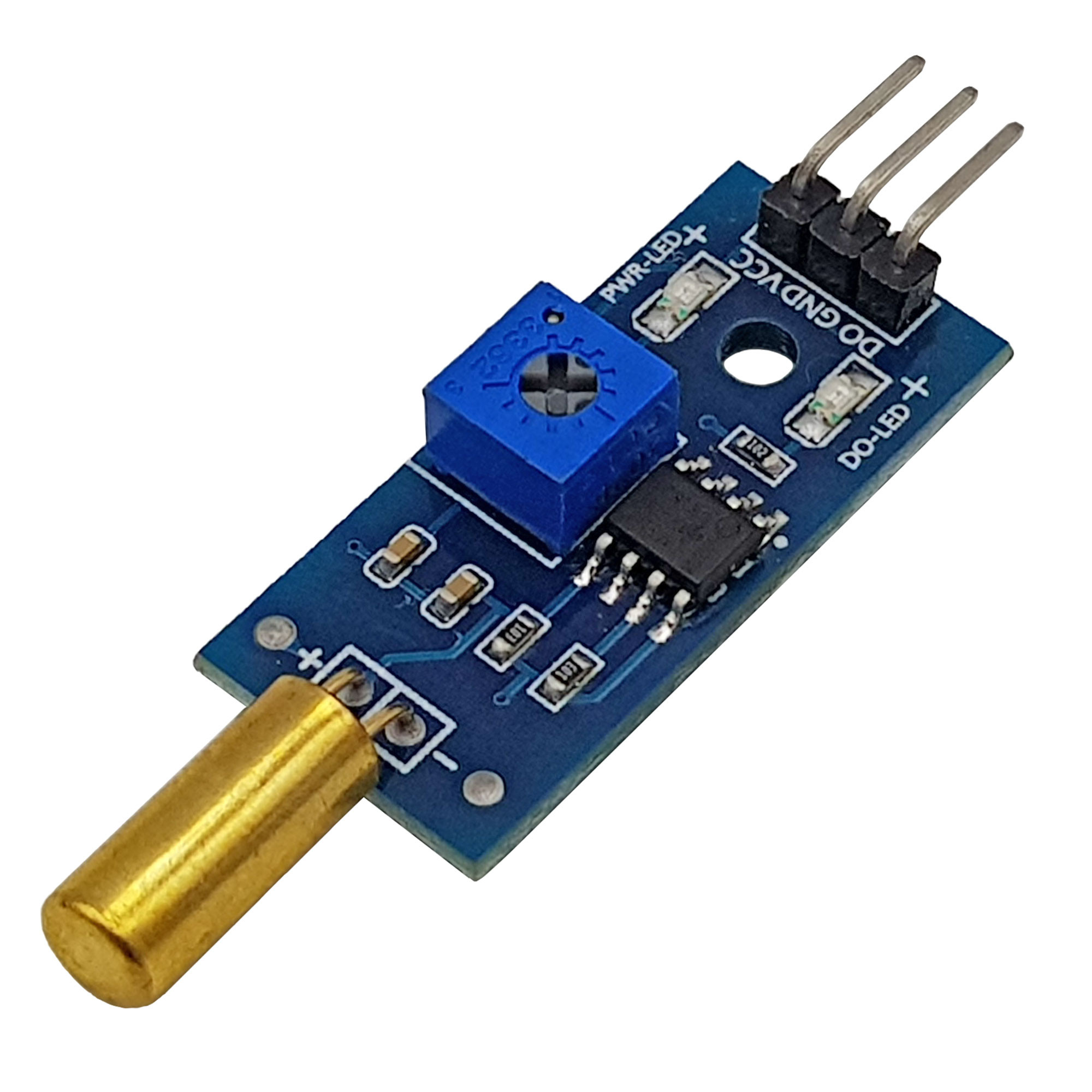

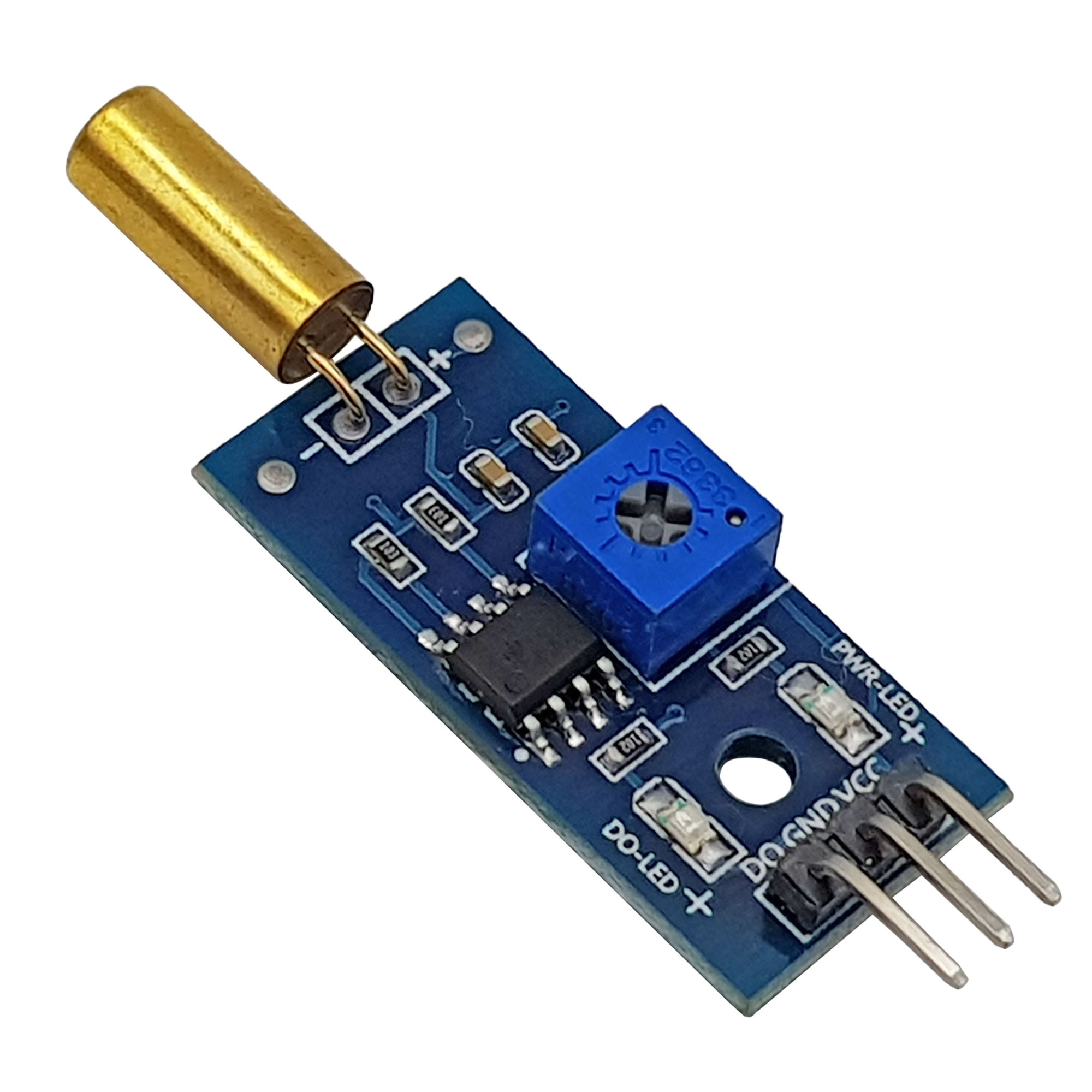

Mặt trước mạch cảm biến góc nghiêng SW520 hiển thị linh kiện chínhCận cảnh cảm biến góc nghiêng SW-520 và IC so sánh LM393 trên mạch

Kết Luận

Cảm biến góc nghiêng SW520 là một linh kiện đơn giản nhưng mạnh mẽ, mang lại khả năng phát hiện nghiêng và rung động hiệu quả cho vô số ứng dụng điện tử. Với thiết kế nhỏ gọn, dễ sử dụng, khả năng điều chỉnh độ nhạy linh hoạt và tín hiệu đầu ra Digital rõ ràng, mạch SW520 là lựa chọn lý tưởng cho các nhà phát triển, sinh viên và những người đam mê DIY. Bằng cách tích hợp cảm biến này vào dự án của bạn, bạn không chỉ nâng cao tính năng mà còn mở rộng tiềm năng sáng tạo, biến những ý tưởng phức tạp thành hiện thực một cách dễ dàng.

Hãy khám phá ngay mạch cảm biến góc nghiêng SW520 và các linh kiện chất lượng khác tại Linhkien283 để bắt đầu hành trình sáng tạo của bạn!
