Cảm Biến Đo Khoảng Cách: Khám Phá Công Nghệ và Ứng Dụng Vượt Trội

Trong kỷ nguyên công nghiệp 4.0, sự phát triển của tự động hóa và các hệ thống thông minh đã biến “cảm biến đo khoảng cách” thành một thành phần không thể thiếu. Từ những dây chuyền sản xuất hiện đại, robot tự hành đến các thiết bị điện tử dân dụng, cảm biến khoảng cách đóng vai trò then chốt trong việc thu thập dữ liệu về không gian, giúp các hệ thống này “nhận thức” và tương tác với môi trường xung quanh một cách chính xác. Đối với các kỹ sư, nhà phát triển hoặc bất kỳ ai quan tâm đến lĩnh vực linh kiện điện tử, việc hiểu rõ về loại cảm biến này không chỉ mở ra nhiều cơ hội ứng dụng mà còn giúp tối ưu hóa hiệu suất làm việc của máy móc. Bài viết này sẽ đi sâu vào cấu tạo, nguyên lý hoạt động, các loại phổ biến cùng những ứng dụng thực tiễn của cảm biến đo khoảng cách, mang đến cái nhìn toàn diện và hữu ích cho độc giả.

Cảm Biến Đo Khoảng Cách Là Gì?

Cảm biến đo khoảng cách, hay còn được gọi là cảm biến dịch chuyển hoặc cảm biến vị trí, là một thiết bị điện tử có khả năng xác định khoảng cách từ vị trí của cảm biến đến một vật thể hoặc bề mặt mục tiêu. Chúng hoạt động dựa trên nhiều nguyên lý vật lý khác nhau để chuyển đổi thông tin về khoảng cách thành tín hiệu điện tử có thể đọc và xử lý được. Ngoài việc đo khoảng cách vật lý, các loại cảm biến này còn được dùng để giám sát mức hóa chất trong bồn chứa, kiểm soát vị trí linh kiện trong dây chuyền sản xuất, và nhiều ứng dụng công nghiệp khác, góp phần quan trọng vào việc tăng cường hiệu quả và an toàn.

Phân Loại Cảm Biến Đo Khoảng Cách Phổ Biến

Thị trường hiện nay có rất nhiều loại cảm biến đo khoảng cách, mỗi loại đều có những đặc tính và ưu nhược điểm riêng, phù hợp với từng môi trường và yêu cầu cụ thể. Dưới đây là bốn dòng cảm biến phổ biến nhất:

Cảm Biến Tiệm Cận

Đây là loại cảm biến được thiết kế để phát hiện sự hiện diện của vật thể khi chúng nằm trong một phạm vi rất gần (thường là vài milimet đến vài chục milimet) mà không cần tiếp xúc vật lý. Chúng thường hoạt động dựa trên nguyên lý từ trường hoặc điện dung.

Cảm Biến Laser

Cảm biến laser sử dụng tia laser để đo khoảng cách với độ chính xác cao và phạm vi đo rộng. Đây là một trong những loại cảm biến được ưa chuộng nhất nhờ khả năng hoạt động ổn định trong nhiều điều kiện môi trường.

Cảm Biến Siêu Âm

Loại cảm biến này hoạt động dựa trên việc phát và thu sóng siêu âm. Khoảng cách được xác định bằng cách đo thời gian sóng siêu âm truyền đi và phản xạ trở lại từ vật thể. Cảm biến siêu âm nổi bật với khả năng đo chính xác trong các ứng dụng công nghiệp.

Cảm Biến Encoder (Quang)

Mặc dù không trực tiếp đo khoảng cách như các loại trên, cảm biến Encoder thường được sử dụng để đo dịch chuyển tuyến tính hoặc góc quay, từ đó suy ra khoảng cách hoặc vị trí. Chúng hoạt động dựa trên nguyên lý đĩa quay có các rãnh quang học, chuyển đổi chuyển động cơ học thành tín hiệu điện.

Nguyên Lý Hoạt Động Chi Tiết Của Từng Loại Cảm Biến Khoảng Cách

Mỗi loại cảm biến đều có nguyên lý hoạt động độc đáo, phù hợp với các yêu cầu kỹ thuật và môi trường khác nhau.

Nguyên Lý Hoạt Động Của Cảm Biến Tiệm Cận

Cảm biến tiệm cận thường hoạt động bằng cách tạo ra một từ trường hoặc trường điện dung. Khi một vật thể (đặc biệt là kim loại đối với cảm biến tiệm cận từ) đi vào trường này, nó sẽ gây ra sự thay đổi trong trường, được cảm biến phát hiện và chuyển đổi thành tín hiệu điện. Loại cảm biến này cho độ chính xác cao trong phạm vi đo rất ngắn, thường dùng để phát hiện vật thể ở cự ly gần.

Nguyên Lý Hoạt Động Của Cảm Biến Laser

Cảm biến laser đo khoảng cách bằng cách phát ra một chùm tia laser về phía vật thể. Dựa trên nguyên lý phát xạ cảm ứng và đo thời gian bay (Time-of-Flight – ToF) hoặc nguyên lý tam giác học, cảm biến tính toán khoảng cách. Cảm biến thu nhận tia laser phản xạ từ vật thể, sau đó bộ xử lý sẽ phân tích dữ liệu để cho ra kết quả đo. Khả năng đo chính xác cao và phạm vi rộng là ưu điểm lớn của loại cảm biến này, giúp nó ứng dụng trong nhiều điều kiện môi trường khắc nghiệt.
Cảm biến khoảng cách hoạt động như thế nào?

Nguyên Lý Hoạt Động Của Cảm Biến Siêu Âm

Cảm biến siêu âm hoạt động tương tự như sóng âm thanh: phát ra một chùm sóng siêu âm về phía vật thể và lắng nghe sóng phản xạ trở lại. Bằng cách đo khoảng thời gian từ lúc phát sóng đến lúc nhận sóng phản xạ, cảm biến tính toán được khoảng cách tới vật thể, dựa trên tốc độ truyền âm trong không khí. Thiết bị này cho kết quả với độ chính xác rất cao và được sử dụng rộng rãi trong công nghiệp để đo mức chất lỏng, phát hiện vật cản.

Nguyên Lý Hoạt Động Của Cảm Biến Encoder (Quang)

Cảm biến Encoder, đặc biệt là loại quang học, bao gồm một đĩa quay có các rãnh hoặc lỗ được bố trí chính xác. Khi đĩa quay, một nguồn sáng (LED) chiếu qua các rãnh này và một bộ cảm biến quang học sẽ thu nhận ánh sáng. Sự thay đổi của ánh sáng (tắt/mở) được chuyển đổi thành các xung điện. Bằng cách đếm số xung hoặc phân tích chuỗi xung, cảm biến có thể xác định góc quay, tốc độ hoặc vị trí dịch chuyển tuyến tính, từ đó gián tiếp đo khoảng cách di chuyển của một bộ phận máy. Mặc dù ít phổ biến hơn trong việc đo khoảng cách trực tiếp, Encoder lại lý tưởng cho các ứng dụng đòi hỏi độ chính xác cao về vị trí trong ngành công nghiệp nặng.

Tín Hiệu Ngõ Ra Của Cảm Biến Khoảng Cách

Các loại cảm biến đo khoảng cách thường có tín hiệu ngõ ra đa dạng để phù hợp với nhiều hệ thống điều khiển khác nhau. Phổ biến nhất là tín hiệu analog dạng dòng điện 4-20mA, 0-20mA, hoặc tín hiệu điện áp 0-5V, 0-10V. Đây là các tín hiệu liên tục, biểu diễn giá trị đo được dưới dạng đồ thị có đường biểu diễn biến thiên theo thời gian.

Ngoài ra, cảm biến còn có thể có ngõ ra dạng kỹ thuật số NPN hoặc PNP. NPN là tín hiệu kích âm, nghĩa là khi không có tác động, ngõ ra ở mức 1 (bằng nguồn), còn khi có tác động thì ngõ ra ở mức 0V. PNP ngược lại, là tín hiệu kích dương. Một số cảm biến cao cấp hơn có thể có ngõ ra dạng rơ le hoặc kết nối qua các giao thức truyền thông công nghiệp.

Trong số các loại trên, tín hiệu ngõ ra dạng analog 4-20mA là phổ biến nhất bởi khả năng ít bị nhiễu hơn và truyền đi được khoảng cách xa hơn mà vẫn giữ được độ chính xác, đặc biệt khi được kết hợp với bộ chuyển đổi hoặc khuếch đại tín hiệu. Tùy thuộc vào yêu cầu của hệ thống điều khiển và giám sát, người dùng có thể lựa chọn loại ngõ ra phù hợp. Bạn có thể tham khảo thêm về các linh kiện điện tử tại website của chúng tôi để tìm hiểu thêm về các loại tín hiệu và cách ứng dụng.

Độ Chính Xác và Sai Số Của Cảm Biến Khoảng Cách

Mỗi thiết bị cảm biến khác nhau sẽ có mức độ chính xác và sai số khác nhau, tương ứng với mục đích sử dụng. Giá trị này phụ thuộc vào nhiều yếu tố như thang đo, nguyên lý hoạt động, chất lượng sản xuất và môi trường làm việc. Thông thường, mức sai số của thiết bị sẽ được ghi rõ ràng trong bảng thông số kỹ thuật của sản phẩm.

Ví dụ, với cảm biến laser, mức sai số thường được tính bằng đơn vị centimet, cho phép đo những khoảng cách lớn. Trong khi đó, cảm biến tiệm cận, với khả năng đo ở cự ly rất ngắn, có sai số được tính bằng milimet, phản ánh độ nhạy và chính xác cao ở phạm vi gần. Việc hiểu rõ về độ chính xác và sai số là rất quan trọng để lựa chọn cảm biến phù hợp với yêu cầu của ứng dụng cụ thể.

Phạm Vi Đo Của Cảm Biến Khoảng Cách

Tương tự như yếu tố sai số, các cảm biến đo khoảng cách khác nhau cũng sẽ có giới hạn đo khác nhau. Cảm biến laser thường là thiết bị có khả năng xác định khoảng cách lớn nhất, với một số dòng sản phẩm cao cấp có thể đo lên đến 3000m.

Ngược lại, cảm biến tiệm cận chỉ hoạt động hiệu quả trong phạm vi vài milimet đến vài chục milimet. Cảm biến siêu âm thường có phạm vi đo trung bình, từ vài centimet đến vài mét, phù hợp cho các ứng dụng phát hiện vật cản hoặc đo mức trong khoảng cách không quá xa.

Do đó, khi lựa chọn sản phẩm, bạn cần tìm hiểu kỹ về khả năng xác định khoảng cách của từng loại cảm biến để chọn được thiết bị hiệu quả và phù hợp nhất với nhu cầu sử dụng của mình.

Ứng Dụng Đa Dạng Của Cảm Biến Đo Khoảng Cách

Cảm biến đo khoảng cách là một công cụ linh hoạt với vô số ứng dụng trong cả công nghiệp và đời sống.

Đo Đạc Và Kiểm Soát Khoảng Cách

Đây là ứng dụng cơ bản và phổ biến nhất, được sử dụng rộng rãi trong các hệ thống công nghiệp sản xuất, kho bãi, và hàng hải. Ví dụ, trong quá trình lắp ráp tàu, cảm biến đo khoảng cách từ mép bến đến tàu để đảm bảo các mục tiêu được thông báo về khoảng cách hiện tại giữa tàu và bến cảng ở tất cả các lần đo, giúp quá trình neo đậu diễn ra an toàn và chính xác.

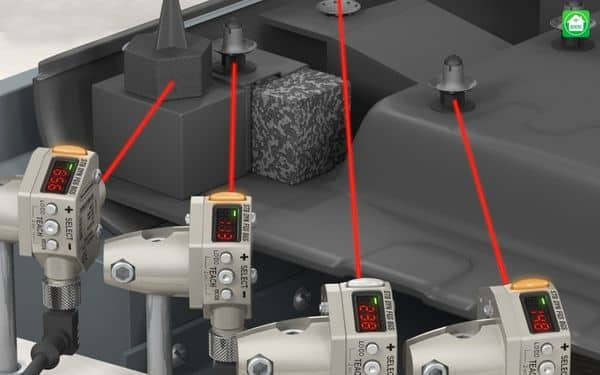

Cảm biến khoảng cách trong các ứng dụng đo lường

Giám Sát Vị Trí Trong Hệ Thống Di Chuyển

Trong các hệ thống di chuyển trong kho bãi như cần cẩu giàn, cảm biến khoảng cách cực kỳ quan trọng để cung cấp thông tin về vị trí hiện tại của cần cẩu, giúp tránh va chạm và tối ưu hóa lộ trình. Các cảm biến vật cản laser thường được lựa chọn cho ứng dụng này, sử dụng kèm gương phản xạ để tăng hiệu quả.

Đo Mức Chất Lỏng Và Vật Liệu Rắn

Cảm biến khoảng cách được ứng dụng rộng rãi trong việc xác định mức chất lỏng trong các bình chứa, hoặc lượng chất rắn như xi măng lưu trữ trong các bồn. Thiết bị này cung cấp thông tin chính xác cho các nhà điều hành về số lượng vật liệu trong mỗi tháp hoặc bồn, hỗ trợ quản lý kho và quy trình sản xuất.

Phát Hiện Vị Trí Linh Kiện, Chi Tiết Máy

Sử dụng cảm biến tiệm cận giúp phát hiện các vật thể bằng kim loại, chi tiết máy với khoảng cách đo từ vài milimet đến vài chục milimet. Cảm biến còn được dùng để xác định xem các bộ phận trong dây chuyền di chuyển bằng cần cẩu có vào đúng vị trí hay không, đảm bảo quá trình lắp ráp và vận hành chính xác.

Định Vị Container Và Vật Liệu Lớn

Trong ngành hàng hải, khi bốc xếp container trên tàu, cầu cảng và các phương tiện vận chuyển, việc biết vị trí chính xác của các container liên quan đến cần cẩu là vô cùng cần thiết. Cảm biến đo khoảng cách sẽ hỗ trợ hiệu quả trong việc xác định vị trí và giám sát các container, tối ưu hóa quy trình logistics. Đối với các hệ thống điện dân dụng, người dùng cũng có thể tìm hiểu thêm về cách đấu công tắc đèn hoặc đồng hồ điện bao nhiêu tiền để áp dụng các giải pháp tự động hóa nhỏ.

Cảm Biến Khoảng Cách Có Dễ Sử Dụng Không?

Cảm biến đo khoảng cách được biết đến là một thiết bị đo chuyên dụng trong các lĩnh vực công nghiệp, thay thế cho các thao tác đo truyền thống. Tuy nhiên, cách sử dụng chúng lại khá đơn giản và phù hợp với nhiều ứng dụng. Người dùng chỉ cần lưu ý những thông tin trong hướng dẫn sử dụng, hiểu rõ cách kết nối là có thể vận hành cảm biến khoảng cách nhanh chóng và dễ dàng. Hầu hết các nhà sản xuất đều cung cấp tài liệu hướng dẫn chi tiết, bao gồm sơ đồ đấu nối và các thông số cài đặt cơ bản, giúp người mới tiếp cận cũng có thể làm quen nhanh chóng.

Hướng Dẫn Lựa Chọn Cảm Biến Đo Khoảng Cách Phù Hợp

Với sự đa dạng của các dòng cảm biến khoảng cách trên thị trường, người dùng cần cân nhắc kỹ lưỡng một số yếu tố sau để chọn được sản phẩm ưng ý và phù hợp với nhu cầu sử dụng:

• Điều kiện môi trường hoạt động: Cảm biến sẽ hoạt động trong môi trường như thế nào (nhiệt độ, độ ẩm, bụi bẩn, hóa chất, rung động)? Hệ thống cần độ nhạy và độ chính xác ra sao? Điều kiện môi trường ảnh hưởng trực tiếp đến tuổi thọ và hiệu suất của cảm biến.
• Đối tượng cần đo: Cần xác định rõ đối tượng mà cảm biến sẽ đo khoảng cách là gì, chất liệu ra sao (kim loại, phi kim, chất lỏng), kích thước như thế nào? Mỗi loại cảm biến có khả năng phản ứng khác nhau với các vật liệu khác nhau.
• Phạm vi đo và sai số cho phép: Khoảng cách cần đo nằm trong giới hạn bao nhiêu? Mức sai số chấp nhận được là bao nhiêu? Từ đó, bạn chọn loại cảm biến có thông số kỹ thuật phù hợp nhất.
• Thương hiệu và giá thành: Nên ưu tiên lựa chọn những sản phẩm từ các thương hiệu uy tín trên thị trường để đảm bảo chất lượng và độ bền. Đồng thời, cần tham khảo giá để cân đối với mức chi phí bạn dự kiến có thể chi trả.
• Tín hiệu ngõ ra: Đảm bảo tín hiệu ngõ ra của cảm biến tương thích với bộ điều khiển mà bạn đang sử dụng (ví dụ: PLC, vi điều khiển).

Việc xem xét kỹ lưỡng các yếu tố này sẽ giúp bạn đưa ra quyết định mua hàng thông minh, tránh lãng phí và đảm bảo hiệu quả tối đa cho ứng dụng của mình.

Kết Nối Cảm Biến Với Bộ Điều Khiển An Toàn

Để kết nối cảm biến đo khoảng cách với bộ điều khiển, chẳng hạn như PLC (Programmable Logic Controller), người dùng cần chú ý tới loại tín hiệu ngõ ra của thiết bị. Tùy thuộc vào ngõ ra dạng PNP hay NPN mà có cách đấu nối khác nhau. Bạn có thể tìm hiểu thêm về điều khiển nhiệt độ hoặc rơ le thời gian omron để áp dụng vào các hệ thống điều khiển khác.

Đối Với Cảm Biến Ngõ Ra PNP

Nếu cảm biến có ngõ ra dạng PNP (kích dương), ta cần chú ý đến điện áp nguồn của cả cảm biến và đầu vào của bộ điều khiển PLC. Khi cả hai thiết bị cùng sử dụng một loại nguồn (AC hoặc DC), bạn có thể đấu nối trực tiếp. Trong trường hợp nguồn khác nhau, cần sử dụng một bộ chuyển đổi hoặc rơ le trung gian. Nguồn cấp cho cảm biến bình thường; cuộn dây rơ le có một đầu nối mass và một đầu nối với ngõ ra cảm biến. Tiếp điểm thường hở của rơ le sau đó sẽ được đấu nối vào bộ điều khiển.

Đối Với Cảm Biến Ngõ Ra NPN

Nếu cảm biến đo khoảng cách có ngõ ra dạng NPN (kích âm), cũng phải sử dụng rơ le trung gian tương tự như trường hợp PNP. Tuy nhiên, điểm khác biệt là cuộn dây rơ le sẽ có một đầu nối lên V+ (nguồn dương) và một đầu nối với ngõ ra cảm biến. Việc sử dụng rơ le trung gian đảm bảo an toàn cho PLC và cảm biến khi có sự khác biệt về điện áp hoặc dòng điện. Người dùng cũng có thể tham khảo các phụ kiện như nối ống ruột gà để bảo vệ hệ thống dây điện khỏi các tác động bên ngoài.

Giá Thành Cảm Biến Đo Khoảng Cách Trên Thị Trường

Giá thành của cảm biến đo khoảng cách rất đa dạng, phụ thuộc vào chủng loại, nguyên lý hoạt động, thương hiệu và nguồn gốc xuất xứ. Thông thường, các cảm biến khoảng cách có giá dao động từ vài trăm nghìn đồng cho đến vài triệu đồng. Những dòng cảm biến có xuất xứ từ các nước Châu Âu hoặc các thương hiệu cao cấp sẽ có giá bán cao hơn do được tích hợp công nghệ tiên tiến và độ bền vượt trội.

Khi lựa chọn, tùy vào nhu cầu sử dụng và ngân sách, bạn nên tham khảo giá cả và so sánh các thương hiệu khác nhau. Đừng quên áp dụng những lưu ý đã nêu ở trên để chọn được một thiết bị phù hợp, mang lại giá trị tốt nhất cho khoản đầu tư của mình.

Các Thương Hiệu Cảm Biến Đo Khoảng Cách Uy Tín

Với nhu cầu sử dụng cảm biến đo khoảng cách ngày càng tăng, nhiều thương hiệu đã sản xuất đa dạng các dòng sản phẩm, mang đến nhiều lựa chọn cho người dùng. Một số hãng sản xuất tiêu biểu và được đánh giá cao trên thị trường có thể kể đến như Keyence, Omron, Autonics, Hanyoung…

Cảm Biến Khoảng Cách Keyence

Keyence là một trong những hãng sản xuất cảm biến hàng đầu thế giới, nổi tiếng với các sản phẩm chất lượng cao và công nghệ tiên tiến. Đặc biệt phải kể đến thiết bị cảm biến dịch chuyển bằng laser, cho phép đo không tiếp xúc chiều cao, vị trí hoặc khoảng cách của mục tiêu với độ chính xác cao và đáng tin cậy. Bằng cách kết hợp nhiều cảm biến, người dùng có thể thực hiện các thao tác đo lường phức tạp như đo độ dày và chiều rộng, đáp ứng các yêu cầu khắt khe nhất trong công nghiệp.

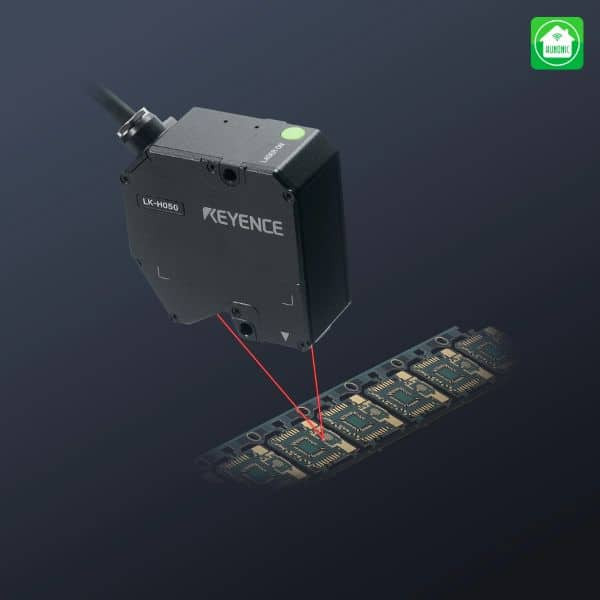

Cảm biến Laser Keyence

Cảm Biến Khoảng Cách Omron

Omron là một thương hiệu toàn cầu cung cấp các giải pháp tự động hóa và linh kiện điện tử. Các loại cảm biến đo khoảng cách của Omron được đánh giá cao về độ hiện đại, cho phép đo chiều dài, khoảng cách, độ dày, mức chênh lệch với độ chính xác cao (đến micromet). Thiết kế nhỏ gọn, trọng lượng nhẹ và tính đa năng là những ưu điểm nổi bật so với các loại cảm biến tương tự khác. Omron cung cấp nhiều model thích hợp với các ứng dụng phát hiện và đo khoảng cách khác nhau, đảm bảo các chức năng tiên tiến, dễ sử dụng với giá thành phải chăng.

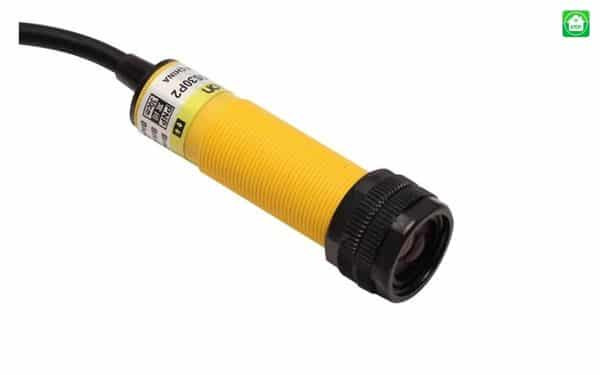

Cảm biến khoảng cách Omron NPN 30cm

Kết Luận

Có thể thấy, thiết bị cảm biến đo khoảng cách đang nắm giữ một vai trò cực kỳ quan trọng trong nền công nghiệp thông minh và quá trình tự động hóa hiện đại. Việc nắm rõ được cách thức hoạt động, phân loại các dòng sản phẩm, cùng với những ứng dụng đa dạng của chúng, sẽ giúp người dùng tự tin hơn khi lựa chọn, mua sắm và sử dụng. Với sự phát triển không ngừng của công nghệ, các loại cảm biến này hứa hẹn sẽ ngày càng thông minh và tiện lợi hơn, góp phần nâng cao hiệu quả và an toàn trong mọi lĩnh vực. Nếu bạn có bất kỳ thắc mắc nào về cảm biến hay các linh kiện cơ khí, máy in 3D và các thiết bị tự động hóa tương tự, đừng ngần ngại liên hệ với Linhkien283 để nhận được sự tư vấn chuyên nghiệp và tìm thấy những sản phẩm phù hợp nhất với nhu cầu của mình.
