Cảm Biến Áp Suất Nước DFRobot Gravity: Giải Pháp Đo Lường Hiệu Quả và Chi Tiết Thông Số Kỹ Thuật

Việc đo lường áp suất chất lỏng, đặc biệt là áp suất nước, đóng vai trò quan trọng trong nhiều hệ thống từ dân dụng đến công nghiệp. Hiểu rõ áp suất giúp chúng ta kiểm soát thể tích, giám sát mức độ an toàn của bồn chứa hay đảm bảo hiệu quả hoạt động của các thiết bị bơm, tưới tiêu. Cảm biến áp suất nước DFRobot Gravity: Analog Water Pressure Sensor (mã SKU: SEN0257) là một giải pháp đáng tin cậy và dễ sử dụng cho nhu cầu này, cung cấp khả năng đo áp suất chính xác và linh hoạt.

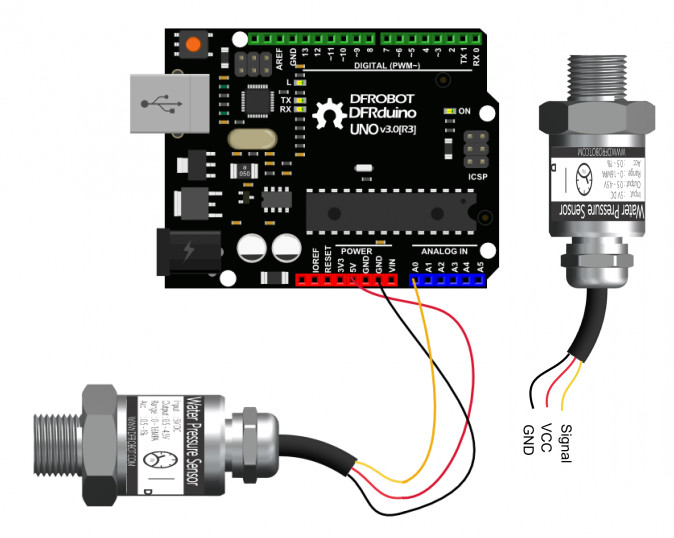

Cảm biến này được thiết kế đặc biệt để làm việc với chất lỏng hoặc khí không ăn mòn. Nhờ giao tiếp tín hiệu Analog, việc tích hợp cảm biến DFRobot Gravity SEN0257 vào các hệ thống vi điều khiển như Arduino, Raspberry Pi hay các mạch xử lý khác trở nên vô cùng đơn giản. Người dùng có thể dễ dàng đọc giá trị áp suất thông qua chân Analog và chuyển đổi thành dữ liệu số để xử lý hoặc hiển thị.

Cảm biến áp suất nước DFRobot Gravity SEN0257 và đầu nối G1/2

Thông Số Kỹ Thuật Chi Tiết

Để hiểu rõ hơn về khả năng của cảm biến áp suất nước DFRobot Gravity SEN0257, dưới đây là bảng thông số kỹ thuật đầy đủ:

SKU: SEN0257
Môi trường đo: Chất lỏng/khí không ăn mòn
Giao tiếp: Gravity-3Pin (Signal-VCC-GND)
Dải đo áp suất: 0 ~ 1 Mpa (tương đương khoảng 10 bar hoặc 100 mét cột nước)
Điện áp hoạt động (Input Voltage): +5 VDC
Điện áp đầu ra (Output Voltage): 0.5 ~ 4.5 V (tín hiệu Analog)
Độ chính xác: 0.5% ~ 1%FS (0.5%, 0~55°C)
Kiểu ren: G1/4
Bộ chuyển đổi (Adapter): G1/2 sang G1/4 (đã được gắn sẵn)
Chuẩn chống nước: IP68
Nhiệt độ hoạt động: -20 ~ 85°C
Thời gian phản hồi: <2.0 ms
Dòng tiêu thụ ở trạng thái nghỉ: 2.8 mA
Áp suất hoạt động bình thường: ≤2.0 Mpa
Áp suất chịu đựng tối đa (gây hỏng): ≥3.0 Mpa
Tuổi thọ: 10,000,000 lần hoạt động

Những thông số này cho thấy cảm biến SEN0257 phù hợp với nhiều ứng dụng cần đo áp suất trong dải từ 0 đến 1 Mpa, với độ chính xác tốt và khả năng chống nước IP68 đáng tin cậy.

Ứng Dụng Nổi Bật

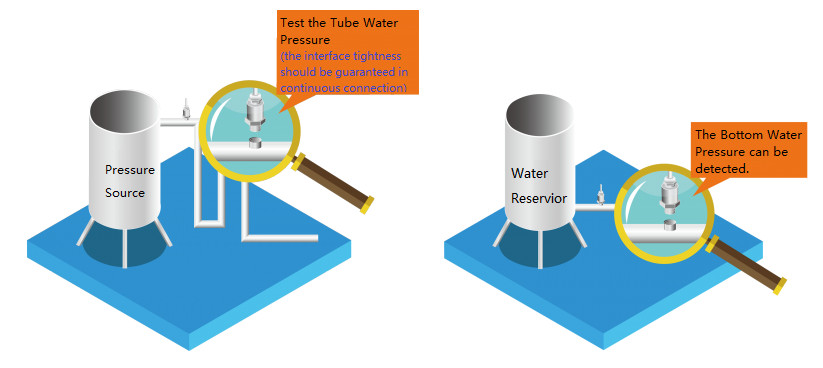

Cảm biến áp suất nước này có thể được triển khai trong nhiều kịch bản thực tế:

Hệ thống nước dân dụng: Giám sát áp lực nước trong nhà, hệ thống tưới tiêu cho vườn tược hoặc trang trại nhỏ.
Giám sát bồn chứa: Đo áp suất đáy bồn để ước tính thể tích hoặc mức chất lỏng còn lại trong các loại bồn chứa nước, hóa chất (không ăn mòn).
Môi trường ngoài trời: Phát hiện áp suất nước trong các ứng dụng liên quan đến sông, hồ hoặc môi trường biển nông.
Ứng dụng đặc thù: Đo mức chất lỏng trong các bể chứa đặc biệt khi phương pháp đo trực tiếp khó thực hiện.

Sơ đồ kết nối cảm biến áp suất nước DFRobot SEN0257 với vi điều khiển để đo áp suất

Hướng Dẫn Lắp Đặt Cơ Bản

Việc lắp đặt cảm biến áp suất nước DFRobot Gravity SEN0257 khá đơn giản nhờ thiết kế ren xoắn. Tuy nhiên, cần lưu ý hai điểm chính:

Làm kín mối nối: Để đảm bảo không bị rò rỉ, bạn cần sử dụng băng tan PTFE (băng keo lụa) quấn quanh phần ren trước khi vặn cảm biến vào vị trí lắp đặt.
Tránh áp lực đột ngột: Cần thực hiện các biện pháp cần thiết để tránh áp lực lớn hoặc thay đổi áp suất đột ngột trong quá trình sử dụng, điều này có thể ảnh hưởng đến độ bền và độ chính xác của cảm biến.

Hướng dẫn lắp đặt cảm biến áp suất nước bằng băng tan PTFE để đảm bảo kín nước

Bộ Sản Phẩm

Khi mua cảm biến này, bạn sẽ nhận được:

1 x Cảm biến áp suất nước DFRobot Gravity: Analog Water Pressure Sensor
1 x Bộ chuyển đổi G1/2 sang G1/4 Connector (đã được gắn sẵn trên cảm biến)

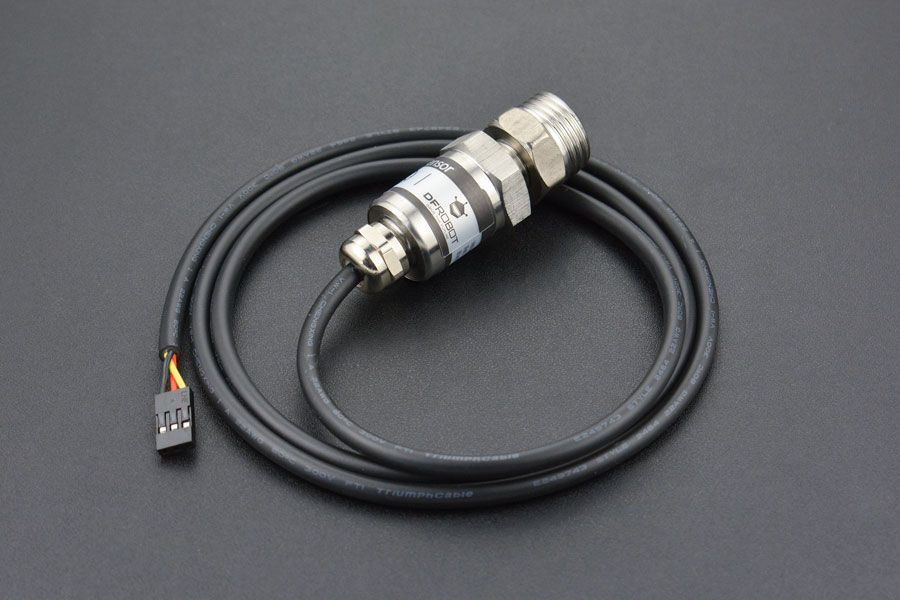

Cận cảnh đầu ren G1/4 và đầu nối G1/2 của cảm biến áp suất nước DFRobot Gravity

Kết Luận

Cảm biến áp suất nước DFRobot Gravity: Analog Water Pressure Sensor SEN0257 là một linh kiện điện tử hữu ích và linh hoạt, phù hợp cho nhiều dự án cần đo lường áp suất hoặc mức chất lỏng. Với các thông số kỹ thuật rõ ràng, chuẩn chống nước IP68 và khả năng tích hợp dễ dàng với các board mạch thông dụng, đây là lựa chọn hiệu quả cho cả người mới bắt đầu và những người làm các dự án phức tạp hơn. Nếu bạn đang tìm kiếm một giải pháp đo áp suất nước đáng tin cậy, cảm biến này rất đáng cân nhắc.
