Hướng Dẫn Cài Đặt Biến Tần Shihlin SS2 Chi Tiết: Tối Ưu Hiệu Suất Cho Hệ Thống Của Bạn

Trong thế giới công nghiệp hiện đại, việc tối ưu hóa hiệu suất và tiết kiệm năng lượng là yếu tố then chốt cho mọi doanh nghiệp. Biến tần Shihlin, đặc biệt là dòng SS2, đóng vai trò quan trọng trong việc đạt được những mục tiêu này. Thiết bị này giúp điều chỉnh linh hoạt tốc độ động cơ bằng cách thay đổi tần số dòng điện, từ đó mang lại khả năng kiểm soát tốt hơn trong sản xuất, giảm thiểu chi phí năng lượng và bảo vệ hệ thống cơ khí khỏi các xung đột mạnh.

Với thông số kỹ thuật rõ ràng và dải công suất rộng, biến tần Shihlin SS2 cho phép người dùng dễ dàng cài đặt và lựa chọn cấu hình phù hợp nhất cho từng ứng dụng cụ thể. Tuy nhiên, để đảm bảo biến tần hoạt động với hiệu suất cao nhất và an toàn tuyệt đối, việc tuân thủ đúng các hướng dẫn cài đặt từ nhà sản xuất là điều không thể bỏ qua.

Bài viết này từ Linhkien283 sẽ cung cấp một hướng dẫn chi tiết và dễ hiểu về cách cài đặt biến tần Shihlin SS2 cơ bản, giúp bạn nhanh chóng làm chủ thiết bị và ứng dụng vào thực tế một cách hiệu quả nhất.

Cài Đặt Biến Tần Shihlin SS2 Có Phức Tạp Không?

Nhiều người e ngại rằng việc cài đặt biến tần sẽ rất phức tạp, đòi hỏi kiến thức chuyên sâu. Tuy nhiên, với dòng Shihlin SS2, điều này không hoàn toàn đúng. Biến tần Shihlin SS2 được thiết kế với sự tiện lợi và thân thiện với người dùng làm trọng tâm. Khả năng chịu nhiệt tốt, các khớp nối dễ dàng cho việc cấp nguồn, thông số kỹ thuật được trình bày rõ ràng, dải công suất linh hoạt và các nút điều khiển trực quan giúp quá trình cài đặt và vận hành trở nên thuận tiện hơn bao giờ hết.

Việc cài đặt biến tần Shihlin SS2 đúng kỹ thuật là vô cùng quan trọng. Khi được cấu hình chính xác, biến tần sẽ hoạt động ổn định, phát huy tối đa các ưu điểm như tiết kiệm năng lượng, tăng tuổi thọ động cơ và nâng cao năng suất sản xuất. Điều này không chỉ giúp doanh nghiệp tận dụng triệt để các tính năng của biến tần mà còn góp phần thúc đẩy sự phát triển bền vững trong ngành công nghiệp.

Hãng Shihlin luôn nỗ lực hoàn thiện sản phẩm và cung cấp hướng dẫn cài đặt chi tiết, giúp người dùng dễ dàng khai thác hiệu quả biến tần cho công việc của mình. Việc cài đặt biến tần Shihlin một cách an toàn và hợp lý chính là chìa khóa để đạt được thành công trong nhiều ứng dụng công nghiệp, từ các dây chuyền sản xuất tự động đến máy in 3D hay các hệ thống linh kiện cơ khí phức tạp.

Hướng Dẫn Chi Tiết Cách Cài Đặt Biến Tần Shihlin SS2 Cơ Bản

Để giúp bạn dễ dàng thực hiện, chúng tôi sẽ hướng dẫn cài đặt biến tần Shihlin SS2 theo các bước trực quan và dễ hiểu nhất.

1. Sơ Đồ Đấu Nối Động Lực Cho Biến Tần Shihlin SS2

Việc đấu nối chính xác là bước đầu tiên và quan trọng nhất để biến tần hoạt động ổn định.

Đấu Nối Biến Tần Với Nguồn 3 Pha 380VAC Ra 3 Pha 380VAC

Đối với nguồn điện 3 pha 380V, bạn sẽ cấp điện vào các chân R, S, T (hoặc L1, L2, L3) của biến tần. Ba pha đầu ra của biến tần là U, V, W sẽ được nối với động cơ. Biến tần cũng có hai chân PE để nối đất, đảm bảo an toàn cho thiết bị và người vận hành.

Đấu Nối Biến Tần Với Nguồn 1 Pha 220VAC Ra 3 Pha 220VAC

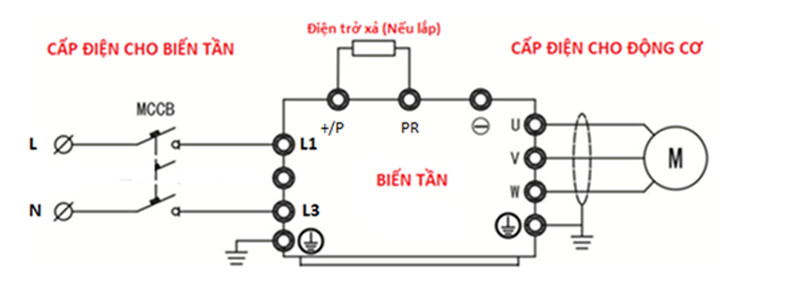

Sơ đồ đấu nối biến tần Shihlin SS2 từ nguồn 1 pha 220VAC ra 3 pha 220VACĐây là sơ đồ đấu nối biến tần Shihlin SS2 khi bạn có nguồn điện đầu vào 1 pha 220VAC và muốn điều khiển động cơ 3 pha 220VAC. Hãy đảm bảo các kết nối đúng theo hình minh họa để biến tần hoạt động chính xác và an toàn.

2. Cách Reset Thông Số Biến Tần Shihlin SS2 Về Mặc Định

Trong trường hợp cần đưa tất cả các thông số cài đặt của biến tần về trạng thái ban đầu, bạn có thể thực hiện việc reset thông qua tham số P998.

• Bước 1: Tìm đến tham số P998 và nhấn nút SET. Màn hình sẽ hiển thị ALLC.
• Bước 2: Nhấn và giữ nút SET cho đến khi màn hình hiển thị END.
• Bước 3: Như vậy, biến tần đã được khôi phục về các tham số mặc định của nhà sản xuất. Bấm phím MODE vài lần để quay về màn hình Monitor (màn hình hiển thị trạng thái hoạt động).

Lưu ý quan trọng: Biến tần chỉ có thể reset thông số khi đang ở chế độ PU (đèn PU trên màn hình sáng), tức là đang sử dụng bàn phím và chiết áp có sẵn trên biến tần. Nếu đèn PU không sáng hoặc đang nhấp nháy, bạn cần cài đặt P79=1 trước khi thực hiện reset.

3. Các Chế Độ Chạy/Dừng – Tăng/Giảm Tốc Phổ Biến Và Cách Đấu Nối

Biến tần Shihlin SS2 cung cấp nhiều chế độ điều khiển linh hoạt, phù hợp với các yêu cầu vận hành khác nhau.

3.1. Chạy/Dừng Bằng Bàn Phím, Điều Chỉnh Tốc Độ Bằng Chiết Áp Tích Hợp

Để cài đặt chế độ này, chúng ta cần cài đặt tham số P79 = 1.
Khi đó, bạn có thể:

• Nhấn nút REV để động cơ chạy ngược.
• Nhấn nút FWD để động cơ chạy thuận.
• Nhấn nút STOP để dừng động cơ.
• Tần số (và tốc độ) sẽ được điều chỉnh bằng núm xoay (chiết áp) có sẵn trên biến tần.

3.2. Chạy/Dừng Bằng Công Tắc Ngoài, Điều Chỉnh Tốc Độ Bằng Chiết Áp Ngoài

Để sử dụng chế độ này, chúng ta cài đặt tham số P79 = 2.

• Cách đấu nối công tắc ngoài: Một đầu của công tắc sẽ nối với chân STF (chạy thuận) hoặc STR (chạy ngược) trên mạch điều khiển biến tần. Đầu còn lại của công tắc sẽ nối với chân chung SD. Khi công tắc đóng, động cơ sẽ chạy theo chiều đã chọn.

Sơ đồ đấu nối công tắc và chiết áp ngoài để điều khiển biến tần Shihlin SS2Hình ảnh này minh họa cách đấu nối công tắc ngoài và chiết áp ngoài. Chân STF khi nối với SD sẽ kích hoạt chạy thuận, còn chân STR nối với SD sẽ kích hoạt chạy ngược. Đây là một phương pháp điều khiển phổ biến trong công nghiệp.

• Cách đấu nối chiết áp ngoài: Nối chân số 2 của chiết áp vào chân số 2 trên mạch điều khiển của biến tần. Hai chân còn lại của chiết áp sẽ nối với chân số 10 và số 5. Nếu giá trị điều chỉnh của chiết áp bị ngược chiều mong muốn, bạn chỉ cần đảo vị trí hai chân 10 và 5 cho nhau.

3.3. Chạy/Dừng Bằng Công Tắc Ngoài, Điều Chỉnh Tốc Độ Bằng Chiết Áp Tích Hợp

Trong trường hợp này, bạn muốn điều khiển chạy/dừng từ bên ngoài nhưng vẫn dùng núm xoay trên biến tần để thay đổi tốc độ. Hãy cài đặt tham số P79 = 4.

3.4. Chạy/Dừng Bằng Bàn Phím, Điều Chỉnh Tốc Độ Bằng Chiết Áp Ngoài

Nếu bạn muốn điều khiển chạy/dừng trực tiếp trên bàn phím biến tần nhưng lại muốn điều chỉnh tốc độ bằng chiết áp bên ngoài, hãy cài đặt tham số P79 = 5.

4. Cài Đặt Thời Gian Tăng/Giảm Tốc Cho Biến Tần Shihlin

Việc cài đặt thời gian tăng tốc và giảm tốc hợp lý là cực kỳ quan trọng để bảo vệ động cơ, cơ cấu truyền động và đảm bảo quá trình vận hành mượt mà, hiệu quả.

Tham Số	Ý Nghĩa	Mặc Định
P7	Thời gian tăng tốc	5 giây
P8	Thời gian giảm tốc	5 giây

Bảng này hiển thị các tham số cơ bản để điều chỉnh thời gian tăng tốc và giảm tốc của động cơ được điều khiển bởi biến tần Shihlin SS2. Đơn vị mặc định là giây.

Thời Gian Tăng Tốc (Acceleration Time)

Thời gian tăng tốc là khoảng thời gian mà động cơ cần để đạt đến tốc độ mục tiêu từ khi khởi động. Đối với các tải cần khởi động với momen lớn ngay từ đầu, chẳng hạn như máy in 3D hay các hệ thống linh kiện cơ khí nặng, bạn nên cài đặt thời gian tăng tốc nhỏ (khoảng 0.5-2 giây). Điều này giúp biến tần sớm xuất ra điện áp lớn nhất và tạo ra momen khởi động tối đa để vượt qua momen cản, giúp hệ thống hoạt động ổn định nhanh chóng.

Thời Gian Giảm Tốc (Deceleration Time)

Thời gian giảm tốc là khoảng thời gian động cơ mất để dừng hoàn toàn hoặc thay đổi hướng. Khi ứng dụng yêu cầu dừng nhanh hoặc chạy/dừng đảo chiều liên tục, việc cài đặt thời gian giảm tốc càng dài càng tốt sẽ giúp bảo vệ biến tần và động cơ khỏi những tác động cơ học mạnh. Việc giảm tốc đột ngột có thể tạo ra năng lượng tái sinh lớn, gây quá áp cho biến tần.

Lắp Điện Trở Xả Cho Biến Tần

Đối với các ứng dụng có yêu cầu dừng nhanh hoặc chạy/dừng đảo chiều liên tục, việc lắp thêm điện trở xả là một giải pháp hiệu quả. Điện trở xả giúp tiêu tán năng lượng tái sinh sinh ra từ động cơ khi giảm tốc, từ đó giảm tải cho biến tần, ngăn ngừa lỗi quá áp và bảo vệ thiết bị khỏi những hư hại tiềm ẩn. Thời gian dừng càng dài (hoặc có điện trở xả) sẽ càng tốt để bảo vệ biến tần.

5. Hướng Dẫn Chi Tiết Các Bước Cài Đặt Tham Số

Để minh họa, chúng ta sẽ thực hiện ví dụ cài đặt biến tần Shihlin SS2 chạy/dừng bằng chuyển mạch ngoài và điều chỉnh tốc độ bằng chiết áp ngoài, tức là cài đặt P79 bằng 2.

• Bước 1: Khi màn hình đang ở trạng thái mặc định (chế độ Monitor), nhấn phím MODE 2 lần cho đến khi màn hình hiển thị P.—.
• Bước 2: Sử dụng núm xoay để điều chỉnh đến tham số bạn cần cài đặt. Ví dụ, để cài đặt tham số P.79, bạn xoay núm cho tới khi màn hình hiển thị P.79.
• Bước 3: Nhấn phím SET 1 lần để truy cập vào tham số. Màn hình sẽ hiển thị giá trị hiện tại của tham số đó. Ví dụ, nếu giá trị hiện tại của P.79 là 0, màn hình sẽ hiển thị P.79=0.
• Bước 4: Dùng núm xoay để điều chỉnh giá trị theo mong muốn của bạn. Giả sử bạn muốn điều chỉnh giá trị P.79 thành 2, hãy xoay núm đến giá trị 2.
• Bước 5: Sau khi thay đổi xong giá trị tham số, NHẤN GIỮ PHÍM SET KHOẢNG 1 GIÂY để lưu lại giá trị. Khi đó, màn hình sẽ bắt đầu nhấp nháy giữa tên tham số đang cài đặt và giá trị mới của tham số (trong ví dụ này sẽ nhấp nháy giữa P79 và 2).
• Bước 6: Nhấn phím SET 1 lần, màn hình sẽ ngừng nhấp nháy. Lúc này, bạn có thể dùng núm xoay để chuyển sang các tham số khác và thực hiện thay đổi tương tự. Nếu không muốn thay đổi tham số nào khác nữa, nhấn phím MODE vài lần cho tới khi màn hình quay trở lại chế độ Monitor.

Kết Luận

Qua bài viết này, chúng tôi đã hướng dẫn quý khách hàng các bước đấu nối và cài đặt biến tần Shihlin SS2 cơ bản trong những trường hợp thông dụng nhất. Việc nắm vững quy trình này sẽ giúp hệ thống của bạn hoạt động ổn định, hiệu quả và an toàn.

Linhkien283 luôn khuyến nghị bạn tuân thủ mọi hướng dẫn và thông số kỹ thuật từ nhà sản xuất biến tần. Cài đặt không chính xác có thể gây hư hại cho hệ thống, giảm tuổi thọ thiết bị hoặc thậm chí gây nguy hiểm. Nếu bạn có bất kỳ thắc mắc nào hoặc cần hỗ trợ chuyên sâu hơn, đừng ngần ngại liên hệ với đội ngũ kỹ thuật của Linhkien283. Chúng tôi luôn sẵn lòng tư vấn và giải đáp mọi vấn đề để đảm bảo bạn đạt được hiệu quả tối ưu nhất với thiết bị của mình.
