Hướng Dẫn Chi Tiết Cài Đặt Biến Tần Schneider ATV310: Từ Cơ Bản Đến Nâng Cao

Trong thế giới công nghiệp hiện đại, biến tần là trái tim của nhiều hệ thống máy móc, giúp tối ưu hóa hiệu suất và tiết kiệm năng lượng. Schneider Electric, với dòng sản phẩm Altivar ATV310, đã trở thành lựa chọn tin cậy cho nhiều ứng dụng nhờ vào độ bền bỉ và tính năng ưu việt. Tuy nhiên, để biến tần phát huy tối đa hiệu quả, việc cài đặt đúng cách là yếu tố then chốt.

Bài viết này, Linhkien283 – chuyên gia cung cấp linh kiện các loại, máy in 3D và linh kiện cơ khí – sẽ cung cấp cho quý khách hàng một hướng dẫn chi tiết về cách cài đặt biến tần Schneider ATV310, từ những thiết lập cơ bản đến các chức năng nâng cao, giúp bạn vận hành thiết bị một cách dễ dàng và hiệu quả nhất.

Tổng Quan Về Biến Tần Schneider ATV310

Biến tần Altivar ATV310 của Schneider nổi bật với khả năng chịu quá tải ấn tượng, lên đến 150% trong 60 giây, và cung cấp moment động cơ từ 170% đến 200% moment định mức. Điều này giúp thiết bị hoạt động ổn định ngay cả trong điều kiện tải nặng đột ngột.

Thiết bị này được thiết kế để điều khiển động cơ không đồng bộ với dải công suất rộng, từ 0.37 kW (0.5 HP) đến 11 kW (15 HP). Nó hoạt động với nguồn điện áp 3 pha từ 380-460 VAC, 50/60 Hz, và cung cấp dải tần số hoạt động ngõ ra linh hoạt từ 0.5 Hz đến 400 Hz.

Các ứng dụng phổ biến của biến tần ATV310 rất đa dạng, bao gồm:

• Vận chuyển vật liệu: Băng tải, thang máy nhỏ.
• Công nghiệp đóng gói: Máy đóng gói, máy dán nhãn.
• Hệ thống vận chuyển chất lỏng/khí: Bơm, quạt công nghiệp.
• Các ứng dụng xử lý vật liệu: Máy nghiền, máy xay.
• Đặc biệt: Tích hợp chức năng gọi bơm tăng cường (Auxiliary pump) cho hệ thống 2 bơm bù áp, giúp duy trì áp suất ổn định.

Sơ Đồ Đấu Nối Cơ Bản Cho Biến Tần ATV310

Việc đấu nối chính xác là bước đầu tiên và quan trọng nhất để đảm bảo biến tần hoạt động an toàn và ổn định. Sơ đồ dưới đây minh họa các kết nối cơ bản của biến tần ATV310, bao gồm nguồn cấp, động cơ, và các cổng điều khiển tín hiệu. Hãy luôn tham khảo tài liệu kỹ thuật đi kèm để đảm bảo đấu nối đúng với model cụ thể của bạn.

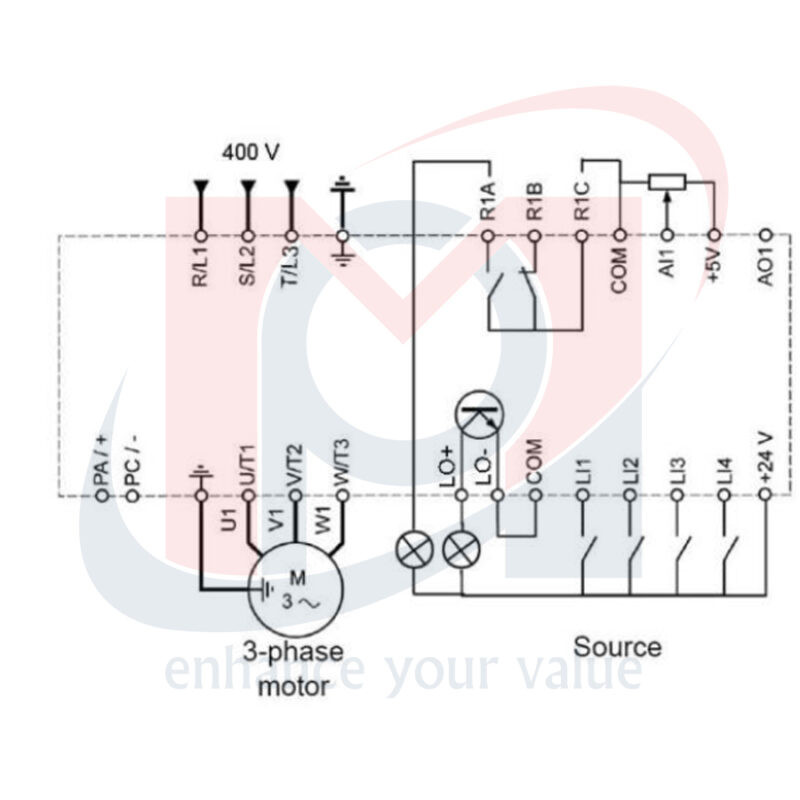

Sơ đồ đấu nối biến tần Schneider ATV310 và các cổng kết nối

Hướng Dẫn Cài Đặt Các Chức Năng Chính Trên Biến Tần ATV310

Sau khi hoàn tất việc đấu nối, chúng ta sẽ đi sâu vào các bước cài đặt cụ thể trên biến tần Schneider ATV310 để tối ưu hóa hiệu suất hoạt động.

1. Đặt Lại Cấu Hình Mặc Định Nhà Máy (Factory Reset)

Khi bắt đầu cài đặt một biến tần mới hoặc cần xóa bỏ các thiết lập cũ để cài lại từ đầu, việc trả về cài đặt mặc định là cần thiết.

• Thực hiện: Truy cập menu COnF/, tìm đến thông số 102 và đặt giá trị là 64 (giữ trong 2 giây).

2. Nhập Thông Số Động Cơ và Thực Hiện Tự Động Điều Chỉnh (Autotune)

Để biến tần hoạt động hiệu quả và bảo vệ động cơ, việc nhập đúng các thông số kỹ thuật của động cơ là cực kỳ quan trọng. Chức năng Autotune sẽ giúp biến tần tự động nhận diện và tối ưu hóa các thông số điều khiển phù hợp với động cơ đang sử dụng.

• Thực hiện:
  • Truy cập menu COnF/ FULL/ 300-/.
  • 301 = Loại động cơ (ví dụ: 50 cho động cơ tiêu chuẩn).
  • 302 = Công suất định mức động cơ (kW).
  • 304 = Điện áp định mức động cơ (V).
  • 305 = Dòng điện định mức động cơ (A).
  • 306 = Tần số định mức động cơ (Hz).
  • 307 = Tốc độ định mức động cơ (vòng/phút).
  • Sau khi nhập, tiến hành Autotune bằng cách đặt 318 = 01 -> 02.

3. Lựa Chọn Luật Điều Khiển Động Cơ Phù Hợp

Biến tần ATV310 cung cấp nhiều luật điều khiển khác nhau, phù hợp với từng loại tải và yêu cầu ứng dụng cụ thể.

• Thực hiện: Truy cập menu COnF/FULL/ 300-/.
  • 309 = 00 (Luật Vector: cho tải nặng, yêu cầu moment cao ở tốc độ thấp).
  • 309 = 03 (Luật U/f: cho tải chung, moment không đổi, đơn giản).
  • 309 = 06 (Luật Bơm Quạt: tối ưu cho tải bơm, quạt, tiết kiệm năng lượng).

4. Thiết Lập Các Thông Số Vận Hành Cơ Bản

Các thông số này ảnh hưởng trực tiếp đến cách động cơ khởi động, chạy và dừng.

• Cài đặt dòng bảo vệ quá tải:
  • COnF/ FULL/ 600-/ 604/ 604.0 = Dòng định mức động cơ.
• Cài đặt thời gian tăng tốc (ACC) và giảm tốc (DEC):
  • COnF/ 501.0 = Thời gian tăng tốc (giây).
  • COnF/ 501.1 = Thời gian giảm tốc (giây).
• Cài đặt giới hạn tốc độ cao (HSP) và thấp (LSP):
  • COnF/ 512.0 = Giới hạn tốc độ thấp (Hz).
  • COnF/ 512.2 = Giới hạn tốc độ cao (Hz).
• Cài đặt tần số sóng mang (Switching Frequency):
  • COnF/ FULL / 300-/ 315.
  • Tần số đóng cắt cao: Động cơ êm hơn, nhưng dòng rò và nhiễu cao, biến tần nóng hơn, có thể bị giảm công suất.
  • Tần số đóng cắt thấp: Ngược lại, động cơ ồn hơn nhưng hiệu quả hơn về nhiệt và nhiễu.

5. Cài Đặt Relay Báo Trạng Thái

Biến tần ATV310 có các relay đầu ra để báo trạng thái hoạt động hoặc lỗi, giúp tích hợp vào hệ thống điều khiển chung.

• Relay 1 (R1A-R1B-R1C): Báo lỗi (đóng khi không có lỗi, mở khi có lỗi).
• Relay 2 (R2A-R2C): Báo trạng thái chạy/dừng.
• Thực hiện:
  • COnF/ Full / 200/ 205 = 01 (cho Relay 1).
  • COnF/ Full / 200/ 206 / 206.0 = 02 (cho Relay 2).

6. Cấu Hình Ngõ Ra Analog

Ngõ ra analog cho phép biến tần xuất tín hiệu tương tự (ví dụ: 0-10V hoặc 4-20mA) để hiển thị thông số hoạt động như tốc độ, dòng điện…

• Ví dụ: Cài đặt ngõ ra analog báo tốc độ chạy (0-10V):
  • COnF/ Full / 200/ 216/ 216.0 = 130 (chọn báo tốc độ chạy).
  • COnF/ Full / 200/ 216/ 216.1 = 10V (xuất ra tín hiệu 0-10V).

7. Kích Hoạt Chức Năng Bắt Tốc Độ Động Cơ (Catch on the Fly)

Chức năng này cho phép biến tần điều khiển động cơ đang quay mà không cần dừng lại hoàn toàn, giúp quá trình khởi động mượt mà hơn và tránh được dòng khởi động đột ngột.

• Thực hiện: COnF/ Full / 600/ 603 = 1.

8. Điều Khiển Biến Tần Từ Màn Hình (Local Control)

Trong một số trường hợp, người dùng có thể muốn điều khiển biến tần trực tiếp từ các nút nhấn trên màn hình của thiết bị.

• Thực hiện:
  • COnF/ 401 = 183.
  • Đặt tốc độ vào Ref / 403 = 0-100%.

9. Chuyển Đổi Cách Điều Khiển hoặc Kênh Tham Chiếu (Sử dụng chân LI3)

Chân đầu vào logic (LI) có thể được cấu hình để chuyển đổi giữa các chế độ điều khiển hoặc các kênh tham chiếu khác nhau, tăng tính linh hoạt cho hệ thống.

• Ví dụ: Cài đặt chân LI3 để chuyển đổi giữa 2 cách điều khiển:
  • COnF/ FULL/ 400-/ 401 = 01.
  • COnF/ FULL/ 400-/ 408 = L3H.
  • COnF/ FULL/ 400-/ 409 = 183.
• Ví dụ: Cài đặt chân LI3 để chuyển đổi giữa 2 kênh tham chiếu:
  • COnF/ FULL/ 400-/ 401 = 01.
  • COnF/ FULL/ 400-/ 408 = L3H.
  • COnF/ FULL/ 400-/ 409 = 183.

10. Chạy Biến Tần Theo Cấp Tốc Độ Đặt Trước

Thiết lập các cấp tốc độ định trước là một phương pháp tiện lợi để điều khiển động cơ ở các mức tốc độ cụ thể chỉ bằng việc kích hoạt các chân vào logic.

• Ví dụ: Cài chân LI3 ứng với PS2, LI4 ứng với PS4, với SP2 = 20Hz, SP3 = 10Hz, SP4 = 25Hz.
  • Khi đó:
    • (LI4=0, LI3=0): 50Hz (tốc độ mặc định hoặc tốc độ tham chiếu chính)
    • (LI4=1, LI3=0): 10Hz (tốc độ SP3)
    • (LI4=0, LI3=1): 20Hz (tốc độ SP2)
    • (LI4=1, LI3=1): 25Hz (tốc độ SP4)
• Thực hiện:
  • COnF/ FULL/ 400-/ 408 = 00.
  • COnF/ FULL/ 500-/ 507-/ 507.0 = L3H.
  • COnF/ FULL/ 500-/ 507-/ 507.1 = L4H.
  • COnF/ FULL/ 500-/ 507-/ 507.3 = 20 (SP2 = 20Hz).
  • COnF/ FULL/ 500-/ 507-/ 507.4 = 10 (SP3 = 10Hz).
  • COnF/ FULL/ 500-/ 507-/ 507.5 = 25 (SP4 = 25Hz).

11. Cài Đặt Chức Năng Điều Khiển PID

Chức năng PID (Proportional-Integral-Derivative) giúp biến tần duy trì một thông số đầu ra mong muốn (ví dụ: áp suất, nhiệt độ, mức nước) bằng cách điều chỉnh tốc độ động cơ dựa trên tín hiệu phản hồi.

• Ví dụ: Cài tín hiệu hồi tiếp đưa về AI1, mức đặt (reference) là 50%. Khi đó, biến tần sẽ thay đổi tốc độ động cơ để đảm bảo mức phản hồi luôn bằng mức đặt 50%.
• Thực hiện:
  • COnF/ FULL/ 400-/ 401 = 183.
  • COnF/ FULL/ 400-/ 406 = 02.
  • COnF/ FULL/ 500-/ 59-/ 59.00 = 01 (Chọn AI1 nhận tín hiệu hồi tiếp).
  • COnF/ FULL/ 500-/ 59-/ 59.05 = 01 (Cho phép đặt mức tham chiếu trong biến tần).
  • COnF/ FULL/ 500-/ 59-/ 59.11 = 50.0 (Đặt mức tham chiếu 50%).

12. Tối Ưu Hóa Với Chức Năng Sleep/Wake Up (Cho Bơm)

Chức năng này đặc biệt hữu ích cho các ứng dụng bơm, giúp tiết kiệm năng lượng bằng cách đưa bơm vào trạng thái “ngủ” khi không cần thiết và “thức dậy” khi áp suất hoặc mức yêu cầu giảm xuống.

• Thực hiện:
  • COnF/ 512.0 = 25.0 (Cài tốc độ thấp cho chế độ ngủ).
  • COnF/ FULL/ 500-/ -/ 512.1 = 10.0 (Thời gian chờ trước khi ngủ).
  • COnF/ FULL/ 500-/ -/ 59.20 = 20.0 (Mức áp suất thấp để bật lại).
  • COnF/ FULL/ 500-/ -/ 59.21 = 3 Hz (Sai số tốc độ thấp).

13. Hệ Thống Bơm Tăng Cường Với Biến Tần ATV310

Biến tần ATV310 có thể điều khiển hệ thống 2 bơm bù áp, trong đó một bơm chính thay đổi tốc độ theo PID và một bơm phụ hoạt động ở tốc độ cố định, được điều khiển thông qua các chân LO+ và LO- trên biến tần. Điều này đảm bảo áp suất ổn định và linh hoạt cho hệ thống.

13.1. Sơ Đồ Kết Nối và Nguyên Lý Hệ Thống Bơm Tăng Cường ATV310

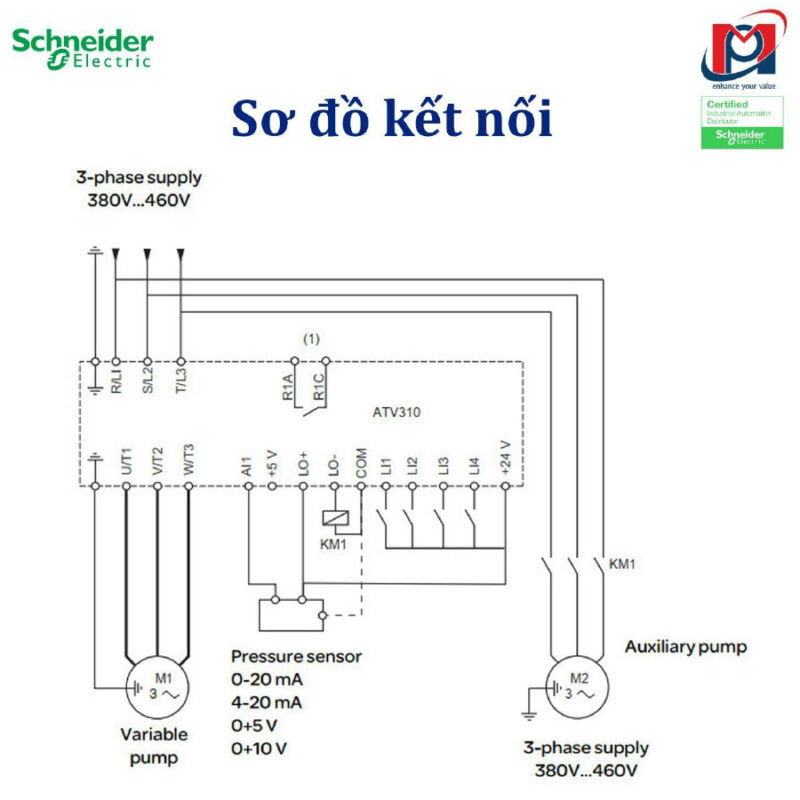

Sơ đồ kết nối biến tần ATV310 trong hệ thống bơm tăng cường

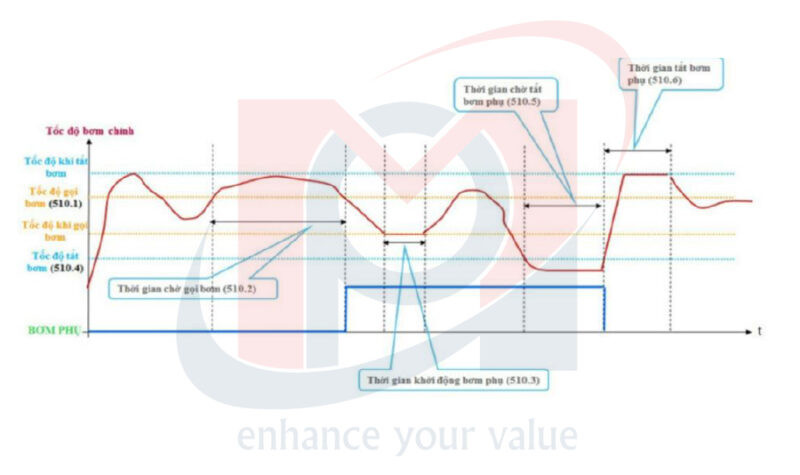

Nguyên lý hoạt động chi tiết hệ thống bơm tăng áp dùng biến tần Schneider ATV310

13.2. Hướng Dẫn Cài Đặt Hệ Thống Bơm Tăng Cường

• Thực hiện:
  • COnF/ FULL/ 500-/ 59-/ 510.0 = 01 (Kích hoạt chức năng gọi tăng cường dùng chân LO+, LO-).
  • COnF/ FULL/ 500-/ 59-/ 510.1 = Tốc độ gọi bơm phụ (Hz).
  • COnF/ FULL/ 500-/ 59-/ 510.2 = Thời gian chờ gọi bơm phụ.
  • COnF/ FULL/ 500-/ 59-/ 510.3 = Thời gian khởi động bơm phụ (biến tần tự giảm tốc để tránh quá áp).
  • COnF/ FULL/ 500-/ 59-/ 510.4 = Tốc độ ngắt bơm phụ (Hz).
  • COnF/ FULL/ 500-/ 59-/ 510.5 = Thời gian chờ ngắt bơm phụ.
  • COnF/ FULL/ 500-/ 59-/ 510.6 = Thời gian tắt bơm phụ (khi đó biến tần tăng tốc để bù rớt áp).

Kết Luận

Việc nắm vững cách cài đặt biến tần Schneider ATV310 không chỉ giúp thiết bị hoạt động tối ưu, bền bỉ mà còn góp phần quan trọng vào việc tiết kiệm năng lượng và nâng cao hiệu suất sản xuất. Từ các bước thiết lập cơ bản như trả về mặc định, nhập thông số động cơ, đến những chức năng nâng cao như PID hay điều khiển hệ thống bơm tăng cường, mỗi thiết lập đều đóng vai trò quan trọng trong việc vận hành hệ thống của bạn.

Linhkien283 hy vọng rằng hướng dẫn chi tiết này sẽ là tài liệu hữu ích, giúp quý khách hàng tự tin hơn trong việc triển khai và sử dụng biến tần ATV310. Nếu có bất kỳ thắc mắc hay cần hỗ trợ kỹ thuật chuyên sâu, đừng ngần ngại liên hệ với đội ngũ chuyên gia của chúng tôi để được tư vấn và giải đáp kịp thời. Chúng tôi luôn sẵn sàng đồng hành cùng bạn trên hành trình tối ưu hóa hệ thống công nghiệp.
