Hướng Dẫn Chi Tiết Cài Đặt Biến Tần INVT GD200A Từ A Đến Z

Biến tần INVT GD200A là một thiết bị điều khiển tốc độ motor hiệu quả, được ứng dụng rộng rãi trong nhiều ngành công nghiệp. Để đảm bảo hệ thống vận hành trơn tru và đạt hiệu suất tối ưu, việc đấu dây và cài đặt biến tần INVT GD200A đúng cách là vô cùng quan trọng. Bài viết này, Linhkien283 sẽ cùng bạn khám phá từng bước thực hiện, từ sơ đồ đấu nối cơ bản đến thiết lập các thông số chuyên sâu, giúp bạn tự tin làm chủ thiết bị này.

Trước khi đi sâu vào các bước kỹ thuật, hãy luôn nhớ tuân thủ tuyệt đối các quy định an toàn về điện và tham khảo kỹ tài liệu hướng dẫn của nhà sản xuất để đảm bảo an toàn cho bản thân và thiết bị.

I. Sơ Đồ Đấu Dây Cơ Bản Cho Biến Tần INVT GD200A

Việc đấu nối chính xác là nền tảng cho mọi hoạt động của biến tần. Đối với biến tần GD200A, sơ đồ đấu dây chạy/dừng bằng relay thường được sử dụng để điều khiển motor một cách đơn giản và hiệu quả.

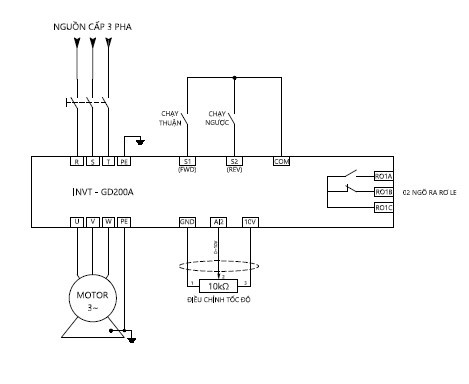

Sơ đồ đấu dây cơ bản cho biến tần INVT GD200A chế độ chạy dừng dùng relay

Sơ đồ này cho phép bạn cấp nguồn vào biến tần (R, S, T hoặc L1, L2, L3) và lấy nguồn ra để điều khiển motor (U, V, W). Đồng thời, các chân điều khiển tín hiệu (như S1, S2, COM) sẽ được kết nối với các relay hoặc công tắc để thực hiện các lệnh chạy thuận, chạy ngược, dừng khẩn cấp.

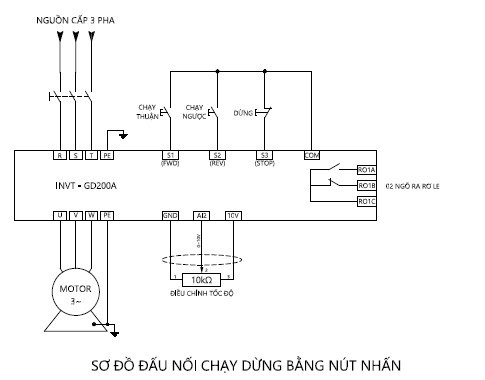

Minh họa sơ đồ đấu dây điều khiển biến tần GD200A bằng relay

Sau khi hoàn tất việc đấu dây, chúng ta sẽ chuyển sang phần cài đặt biến tần INVT GD200A thông qua bàn phím điều khiển (keypad) để định cấu hình hoạt động cho thiết bị. Để tối ưu chi phí và hiệu suất, việc nắm rõ cách cài đặt thiết bị như biến tần GD200A là rất cần thiết, đặc biệt khi bạn cần xem xét giá biến tần 3 pha cho dự án của mình.

II. Làm Quen Với Bàn Phím (Keypad) Điều Khiển Biến Tần GD200A

Keypad chính là giao diện chính để bạn tương tác, đọc trạng thái dữ liệu và thay đổi các thông số của biến tần GD200A. Nắm rõ chức năng của từng phím sẽ giúp quá trình cài đặt diễn ra nhanh chóng và chính xác.

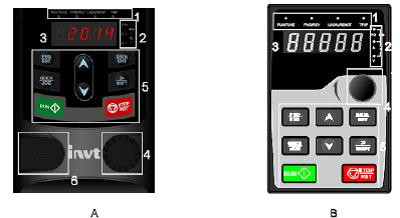

Keypad điều khiển và cài đặt thông số biến tần INVT GD200A

Dưới đây là bảng tổng hợp các phím điều khiển và chức năng tương ứng:

Phím chức năng	Chức năng chính
	Phím Enter/PRG: Dùng để vào hoặc thoát khỏi menu cài đặt, xác nhận giá trị thay đổi.
Phím UP (Mũi tên lên)	Tăng giá trị dữ liệu hoặc di chuyển lên trong danh sách thông số.
	Phím DOWN (Mũi tên xuống): Giảm giá trị dữ liệu hoặc di chuyển xuống trong danh sách thông số.
Phím Right-Shift (Mũi tên phải)	Chuyển đổi hiển thị các thông số (tần số đặt, tốc độ motor, dòng điện motor) khi đang chạy/dừng, hoặc di chuyển con trỏ để chỉnh sửa số.
	Phím RUN: Khởi động biến tần khi bạn chọn chế độ điều khiển bằng Keypad.
Phím Stop/Reset:	Dừng biến tần khi đang hoạt động (chức năng này tùy thuộc vào cài đặt P7.04). Khi có lỗi, dùng để reset lỗi.
	Phím Quick: Chức năng cụ thể của phím này được định nghĩa bởi thông số P7.02.

III. Cấu Trúc Thông Số Chức Năng Trên Biến Tần GD200A

Để việc cài đặt biến tần INVT GD200A trở nên dễ dàng, bạn cần hiểu về cấu trúc menu thông số của nó. Dòng GD200A tổ chức các thông số chức năng thành 30 nhóm chính, từ P00 đến P29, mỗi nhóm lại phục vụ một chức năng cụ thể.

Mỗi nhóm thông số có cấu trúc 3 cấp menu rõ ràng:

Cấp 1: Nhóm thông số chức năng (Ví dụ: P00 – Nhóm các thông số cơ bản).
Cấp 2: Thông số điều chỉnh cụ thể trong nhóm (Ví dụ: P00.03 – Thông số Tần số MAX).
Cấp 3: Giá trị cài đặt cho thông số đó (Ví dụ: P00.03 = 50.00Hz).

Cấu trúc này giúp người dùng dễ dàng tìm kiếm và thiết lập các thông số mà không bị lẫn lộn.

IV. Các Thông Số Cài Đặt Cơ Bản Quan Trọng Cho INVT GD200A

Dưới đây là bảng tổng hợp các thông số quan trọng nhất bạn cần lưu ý khi cài đặt biến tần INVT GD200A, cùng với ý nghĩa và giá trị thường dùng:

Thông số	Giá trị đề xuất/Mô tả	Đơn vị	Diễn giải chức năng
P00.00	2 (chế độ chạy V/F)		Chế độ điều khiển: Lựa chọn phương pháp điều khiển motor. P00.00 = 2 là chế độ điều khiển V/F, phù hợp cho nhiều ứng dụng tải thông thường.
P00.01	1 (lệnh chạy/dừng từ terminal) hoặc 0 (từ bàn phím)		Nguồn lệnh chạy/dừng: Quyết định biến tần nhận lệnh chạy/dừng từ đâu. P00.01 = 1 để điều khiển qua terminal (ngoại vi), P00.01 = 0 để điều khiển qua phím RUN/STOP trên keypad.
P00.03	Đặt lớn hơn hoặc bằng tần số định mức motor (ví dụ: 50.00)	Hz	Tần số MAX: Tần số tối đa mà biến tần sẽ cấp cho motor. Thông thường đặt bằng hoặc lớn hơn một chút so với tần số định mức của motor.
P00.04	Đặt bằng P00.03 (ví dụ: 50.00)	Hz	Tần số ngưỡng trên: Giới hạn tần số hoạt động tối đa, không thể cao hơn giá trị này.
P00.05	Đặt 00.00	Hz	Tần số ngưỡng dưới: Tần số thấp nhất mà biến tần sẽ cấp cho motor. Tránh motor chạy ở tốc độ quá thấp gây quá nhiệt.
P00.06	02 (đặt tốc độ bằng biến trở ngoài AI2) hoặc 00 (bàn phím), 01 (biến trở trên bàn phím)		Nguồn đặt tốc độ: Chọn cách bạn muốn điều chỉnh tốc độ motor. P00.06 = 02 cho phép dùng biến trở ngoài kết nối vào ngõ vào analog AI2.
P00.11	Tùy chỉnh theo yêu cầu ứng dụng (ví dụ: 5.0)	Giây	Thời gian tăng tốc: Thời gian biến tần tăng tần số từ 0Hz đến Tần số MAX. Cài đặt giá trị này phù hợp để tránh sốc tải hoặc hư hỏng cơ khí.
P00.12	Tùy chỉnh theo yêu cầu ứng dụng (ví dụ: 5.0)	Giây	Thời gian giảm tốc: Thời gian biến tần giảm tần số từ Tần số MAX về 0Hz. Ảnh hưởng đến quá trình dừng motor, cần điều chỉnh hợp lý để đảm bảo an toàn.
P01.18	0 (cấm chạy nếu S1-COM nối sẵn khi cấp nguồn) hoặc 1 (cho phép)		Chức năng an toàn: P01.18 = 0 ngăn biến tần tự động chạy nếu chân điều khiển S1 đã được kích hoạt khi cấp nguồn, tăng cường an toàn. P01.18 = 1 cho phép chạy ngay.
P04.01	Đặt 2.0	%	Bù moment khởi động: Tăng moment xoắn ở tần số thấp, giúp motor khởi động mạnh mẽ hơn, đặc biệt với tải nặng.
P04.09	Đặt 000.0	%	Tắt hệ số bù trượt cho motor: Trong một số trường hợp, việc tắt bù trượt có thể phù hợp để kiểm soát chính xác hơn tốc độ.
P05.01	1 (chạy thuận)		Chức năng chân S1: Gán chức năng cho chân S1 của terminal, thường được cài đặt là lệnh chạy thuận.
P05.02	2 (chạy ngược)		Chức năng chân S2: Gán chức năng cho chân S2 của terminal, thường được cài đặt là lệnh chạy ngược.
P02.01	Nhập công suất định mức của motor (ví dụ: 1.5)	kW	Công suất motor: Nhập giá trị công suất định mức ghi trên nhãn motor.
P02.02	Nhập tần số định mức của motor (ví dụ: 50.00)	Hz	Tần số định mức motor: Nhập giá trị tần số định mức ghi trên nhãn motor.
P02.03	Nhập tốc độ định mức của motor (ví dụ: 1450)	RPM	Tốc độ định mức motor: Nhập giá trị tốc độ định mức ghi trên nhãn motor.
P02.04	Nhập điện áp định mức của motor (ví dụ: 380)	V	Điện áp định mức motor: Nhập giá trị điện áp định mức ghi trên nhãn motor.
P02.05	Nhập cường độ dòng điện định mức của motor (ví dụ: 3.5)	A	Dòng điện định mức motor: Nhập giá trị cường độ dòng điện định mức ghi trên nhãn motor.

Những thông số này đặc biệt quan trọng nếu bạn đang tìm kiếm một giải pháp vận hành hiệu quả cho motor 3 pha và muốn tối ưu giá biến tần 3 pha trên thị trường.

V. Hướng Dẫn Nhập Thông Số Vào Biến Tần GD200A

Quy trình nhập thông số vào biến tần INVT GD200A diễn ra theo các bước tuần tự như sau:

Vào Menu chính: Nhấn phím PRG/Enter để vào giao diện cài đặt.
Chọn Nhóm thông số: Dùng phím UP hoặc DOWN để điều hướng đến nhóm thông số mong muốn (ví dụ: P00). Nhấn Enter để chọn nhóm.
Chọn Thông số cụ thể: Dùng phím UP hoặc DOWN để chọn thông số cần điều chỉnh (ví dụ: P00.03). Nhấn Enter để vào chế độ chỉnh sửa.
Thay đổi giá trị: Dùng phím UP hoặc DOWN để tăng/giảm giá trị. Sử dụng phím Right-Shift để di chuyển con trỏ giữa các chữ số nếu cần điều chỉnh chính xác.
Xác nhận và Lưu: Sau khi điều chỉnh xong, nhấn Enter một lần nữa để xác nhận và lưu giá trị. Biến tần sẽ tự động thoát khỏi chế độ chỉnh sửa của thông số đó.
Thoát Menu: Nhấn phím PRG/Enter liên tục cho đến khi quay về màn hình hiển thị trạng thái hoạt động chính.

Lưu ý quan trọng:

Phím SHIFT: Ngoài việc di chuyển con trỏ, phím này còn cho phép bạn chuyển đổi nhanh giữa các hiển thị như tần số đặt, tốc độ motor, cường độ dòng điện motor trên màn hình. Các đèn trạng thái trên keypad sẽ báo hiệu dữ liệu đang hiển thị.
Khôi phục mặc định: Nếu bạn muốn đưa tất cả thông số về cài đặt gốc của nhà sản xuất, hãy đặt thông số P00.18 = 1. Lưu ý rằng việc này sẽ xóa mọi cài đặt tùy chỉnh trước đó.

Lời Kết

Hy vọng rằng, với hướng dẫn chi tiết về cách đấu dây và cài đặt biến tần INVT GD200A này, bạn đã có đủ kiến thức để vận hành và tối ưu thiết bị một cách hiệu quả. Việc nắm vững các bước này không chỉ giúp hệ thống của bạn hoạt động ổn định mà còn kéo dài tuổi thọ của cả biến tần và motor.

Nếu trong quá trình thực hiện có bất kỳ thắc mắc nào hoặc cần hỗ trợ chuyên sâu hơn, đừng ngần ngại liên hệ với Linhkien283. Đội ngũ kỹ sư của chúng tôi luôn sẵn lòng tư vấn và hỗ trợ bạn giải quyết mọi vấn đề một cách nhanh chóng và chuyên nghiệp.
