Hướng Dẫn Nối Dây Điện Vào Ổ Cắm & Phích Cắm An Toàn, Chi Tiết

Thiết bị điện là những vật dụng không thể thiếu trong đời sống hiện đại. Việc tự sửa chữa hay thay thế ổ cắm, phích cắm là kỹ năng cơ bản giúp tiết kiệm thời gian và chi phí. Tuy nhiên, làm việc với điện luôn tiềm ẩn nguy hiểm nếu không tuân thủ đúng nguyên tắc an toàn và kỹ thuật. Bài viết này sẽ hướng dẫn chi tiết cách nối dây điện vào ổ cắm và phích cắm một cách đơn giản, đảm bảo an toàn cho bạn và gia đình.

Để thực hiện việc này một cách thành công và an toàn, bạn cần chuẩn bị đầy đủ dụng cụ và nắm vững các bước cơ bản. Quan trọng nhất, hãy luôn nhớ ngắt nguồn điện trước khi bắt đầu bất kỳ thao tác nào liên quan đến điện.

Chuẩn Bị Dụng Cụ và Nguyên Tắc An Toàn Cơ Bản

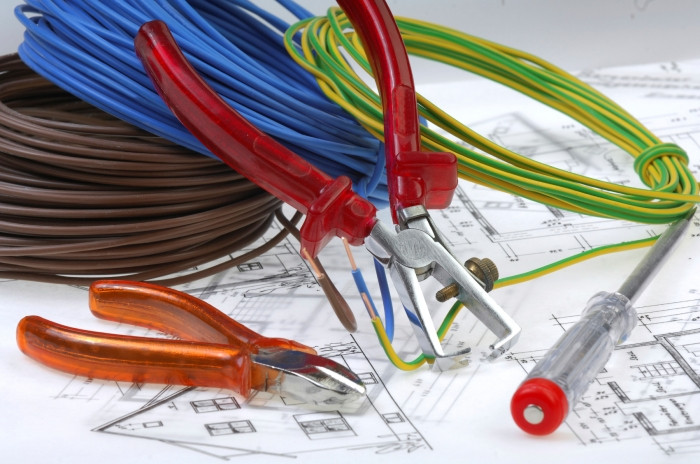

Trước khi tiến hành nối dây điện, việc chuẩn bị chu đáo là vô cùng quan trọng. Bạn sẽ cần các dụng cụ sau:

Tô vít: Dùng để tháo lắp vỏ ổ cắm/phích cắm và siết chặt các ốc vít giữ dây điện. Nên có cả tô vít đầu dẹt và đầu bake tùy loại ổ cắm/phích cắm.
Kìm tuốt dây điện: Dùng để bóc lớp vỏ cách điện bên ngoài, để lộ phần lõi dây đồng. Chọn loại kìm phù hợp với kích thước dây.
Kìm cắt dây điện: Để cắt gọn hoặc làm bằng đầu dây.
Bút thử điện: Dụng cụ bắt buộc để kiểm tra chắc chắn rằng nguồn điện đã được ngắt hoàn toàn.
Băng keo cách điện: Sử dụng để quấn cách điện nếu cần thiết (mặc dù việc đấu nối đúng kỹ thuật vào cực đấu dây sẽ không cần dùng băng keo ở điểm nối chính).
Dao rọc giấy (tùy chọn): Có thể dùng để rọc vỏ dây cáp lớn, nhưng cần hết sức cẩn thận để không làm hỏng lõi bên trong.

Nguyên tắc an toàn tuyệt đối:

Luôn ngắt nguồn điện: Đây là bước QUAN TRỌNG NHẤT. Hãy tắt cầu dao, aptomat hoặc rút phích cắm của thiết bị liên quan.
Kiểm tra lại bằng bút thử điện: Dù đã ngắt nguồn, hãy dùng bút thử điện kiểm tra tại vị trí cần thao tác để đảm bảo không còn dòng điện.
Làm việc ở nơi khô ráo: Tránh làm việc trong môi trường ẩm ướt hoặc khi tay bị ướt.
Sử dụng dụng cụ cách điện: Các dụng cụ như tô vít, kìm nên có tay cầm bọc nhựa cách điện.
Tập trung: Tránh làm việc khi mệt mỏi hoặc mất tập trung.

Đấu nối lõi dây điện vào cực đồng của ổ cắm điện, siết chặt ốc vít

Hướng Dẫn Nối Dây Điện Vào Ổ Cắm (Loại 2 Lỗ và 3 Lỗ)

Quy trình nối dây điện vào ổ cắm treo tường hoặc ổ cắm nối dài (loại có vỏ có thể mở ra để đấu dây) khá tương đồng, dù là loại 2 lỗ hay 3 lỗ (có thêm cực tiếp đất). Dưới đây là các bước thực hiện:

Ngắt nguồn điện và kiểm tra: Thực hiện đúng theo nguyên tắc an toàn đã nêu ở trên. Dùng bút thử điện kiểm tra tại các cực của ổ cắm để đảm bảo không còn điện.
Tháo vỏ ổ cắm: Sử dụng tô vít để tháo các ốc vít cố định vỏ ổ cắm. Tách rời phần vỏ nhựa và phần ruột có các cực đấu dây.
Chuẩn bị đầu dây điện: Dùng kìm cắt để làm bằng đầu dây cần nối. Sử dụng kìm tuốt dây điện để bóc lớp vỏ cách điện bên ngoài, để lộ phần lõi đồng dài khoảng 1.5 – 2 cm. Chiều dài này đủ để luồn vào cực đấu dây mà không bị thừa ra ngoài gây chập.
Xoắn lõi dây đồng: Nếu dây là loại nhiều sợi nhỏ (dây mềm), dùng tay hoặc kìm nhỏ xoắn chặt các sợi đồng lại với nhau theo một chiều. Việc này giúp các sợi đồng gom lại thành một mối chắc chắn, dễ luồn vào cực và đảm bảo tiếp xúc tốt.
Đấu dây vào cực: Nới lỏng ốc vít trên các cực đấu dây của ổ cắm. Luồn phần lõi đồng đã xoắn vào lỗ hoặc kẹp dưới ốc vít. Đối với ổ cắm 2 lỗ, bạn sẽ đấu 2 sợi dây nóng và nguội vào 2 cực. Đối với ổ cắm 3 lỗ, có thêm một cực thường có ký hiệu tiếp đất (hình 3 gạch ngang giảm dần), bạn sẽ đấu thêm sợi dây tiếp đất vào cực này.
Siết chặt ốc vít: Dùng tô vít siết chặt các ốc vít trên cực đấu dây. Đảm bảo ốc vít ép chặt vào lõi dây đồng, tạo mối nối chắc chắn. Mối nối lỏng lẻo có thể gây sinh nhiệt, phát tia lửa điện, dẫn đến chập cháy hoặc làm hỏng thiết bị.
Kiểm tra lại mối nối: Nhẹ nhàng kéo thử sợi dây để đảm bảo nó đã được cố định chắc chắn trong cực đấu dây. Kiểm tra xem phần lõi đồng có bị thừa ra ngoài vỏ ổ cắm không.
Lắp lại vỏ ổ cắm: Đặt phần ruột ổ cắm trở lại vào vỏ nhựa. Siết chặt các ốc vít cố định vỏ.
Kiểm tra cuối cùng: Sau khi lắp ráp xong, bạn có thể dùng bút thử điện kiểm tra sơ bộ bên ngoài ổ cắm (các lỗ cắm) trước khi cấp nguồn trở lại. Khi cấp nguồn, hãy cắm thử một thiết bị nhỏ (ví dụ: đèn bàn) để kiểm tra hoạt động.

Hình ảnh ổ cắm 2 lỗ sau khi đã được nối dây điện đúng cách

Hướng Dẫn Nối Dây Điện Vào Phích Cắm

Phích cắm là đầu nối của dây điện thiết bị với ổ cắm trên tường. Việc nối dây vào phích cắm cũng cần sự tỉ mỉ và tuân thủ an toàn tương tự như nối vào ổ cắm. Tùy thuộc vào loại phích cắm (2 chấu hoặc 3 chấu) mà sẽ có sự khác biệt nhỏ trong cách đấu nối.

Nối Dây Điện Vào Phích Cắm 2 Chấu (Dẹt hoặc Tròn)

Phích cắm 2 chấu là loại phổ biến nhất, dùng cho các thiết bị không cần dây tiếp đất hoặc hệ thống điện nhà bạn không có dây tiếp đất.

Ngắt nguồn điện và kiểm tra: Tuyệt đối ngắt nguồn của thiết bị hoặc nguồn điện tại khu vực làm việc. Dùng bút thử điện nếu cần thiết.
Tháo vỏ phích cắm: Sử dụng tô vít để tháo ốc vít cố định vỏ phích cắm (thường chỉ có 1 hoặc 2 ốc). Tách hai nửa vỏ phích cắm ra. Bạn sẽ thấy 2 chân cắm kim loại và các cực đấu dây.
Chuẩn bị đầu dây điện: Làm bằng đầu dây và tuốt vỏ cách điện khoảng 1.5 – 2 cm tương tự như khi làm với ổ cắm.
Xoắn lõi dây đồng: Nếu là dây mềm, xoắn chặt các sợi đồng lại với nhau cho gọn.
Đấu dây vào chân phích: Nới lỏng ốc vít trên 2 chân kim loại của phích cắm. Luồn phần lõi đồng đã xoắn vào lỗ hoặc kẹp dưới ốc vít trên mỗi chân. Đối với phích cắm 2 chấu, thứ tự đấu dây nóng và nguội vào chân nào không quan trọng trong mạch điện xoay chiều thông thường, miễn là mỗi dây được nối chắc chắn vào một chân.
Siết chặt ốc vít: Dùng tô vít siết thật chặt ốc vít để cố định lõi dây đồng vào chân phích cắm. Kiểm tra độ chắc chắn bằng cách kéo nhẹ dây.
Lắp lại vỏ phích cắm: Đặt phần ruột phích cắm vào một nửa vỏ, luồn dây điện qua phần kẹp dây (cord grip) của vỏ (nếu có) để giữ chặt dây không bị tuột. Đóng nửa vỏ còn lại và siết chặt ốc vít cố định vỏ.

Đấu nối dây điện vào phích cắm dẹt 2 chấu, chuẩn bị siết ốc cố định

Nối Dây Điện 3 Lõi Vào Phích Cắm 3 Chấu

Phích cắm 3 chấu được sử dụng cho các thiết bị có vỏ kim loại (như máy tính, tủ lạnh, lò vi sóng…) để đảm bảo an toàn tối đa bằng cách kết nối vỏ thiết bị với hệ thống tiếp đất. Sợi dây thứ ba chính là dây tiếp đất.

Ngắt nguồn điện và kiểm tra: Vẫn là bước đầu tiên và quan trọng nhất. Ngắt nguồn và kiểm tra bằng bút thử điện.
Tháo vỏ phích cắm: Tháo ốc vít và tách vỏ phích cắm 3 chấu. Bạn sẽ thấy 3 chân cắm: 2 chân song song (hoặc tròn) giống phích 2 chấu (dùng cho dây nóng và nguội) và 1 chân thứ ba (thường dài hơn hoặc có hình dạng khác) dùng cho dây tiếp đất.
Chuẩn bị đầu dây điện: Dây cáp cho phích cắm 3 chấu sẽ có 3 lõi. Tách vỏ bọc ngoài của cả cáp, sau đó tuốt vỏ cách điện của từng lõi bên trong khoảng 1.5 – 2 cm. Ba lõi thường có màu chuẩn: nâu hoặc đỏ cho dây nóng (L), xanh dương hoặc đen cho dây nguội (N), xanh lá sọc vàng cho dây tiếp đất (PE).
Xoắn lõi dây đồng: Xoắn chặt các sợi đồng của từng lõi.
Đấu dây vào chân phích: Nới lỏng ốc vít trên cả 3 chân. Luồn lõi dây nóng (L) vào một trong hai chân chính, lõi dây nguội (N) vào chân còn lại. Luồn lõi dây tiếp đất (PE – màu xanh lá sọc vàng) vào chân tiếp đất (chân thứ ba). Đảm bảo dây tiếp đất được nối đúng vị trí này.
Siết chặt ốc vít: Siết thật chặt ốc vít trên cả 3 chân để cố định dây. Kiểm tra độ chắc chắn của tất cả các mối nối.
Lắp lại vỏ phích cắm: Đặt ruột phích cắm vào vỏ. Luồn dây cáp qua bộ phận kẹp dây (cord grip) và siết chặt nó để giữ dây không bị giật đứt khỏi mối nối bên trong. Đóng vỏ và siết ốc cố định.

Kết nối 3 lõi dây điện (nóng, nguội, tiếp đất) vào phích cắm 3 chấu an toàn

Kết Luận

Việc nối dây điện vào ổ cắm hay phích cắm là công việc không quá phức tạp, nhưng đòi hỏi sự cẩn thận và tuân thủ nghiêm ngặt các quy tắc an toàn điện. Bằng cách làm theo các bước hướng dẫn chi tiết ở trên, từ chuẩn bị dụng cụ, ngắt nguồn điện, xử lý dây đến đấu nối và lắp ráp, bạn hoàn toàn có thể tự mình thực hiện công việc này tại nhà một cách chính xác và an toàn.

Hãy luôn dành thời gian kiểm tra kỹ lưỡng sau khi hoàn thành để đảm bảo các mối nối chắc chắn và không có nguy cơ rò rỉ điện. Nếu cảm thấy không tự tin hoặc gặp khó khăn, đừng ngần ngại tìm kiếm sự giúp đỡ từ thợ điện chuyên nghiệp. Sử dụng các linh kiện điện chất lượng tốt cũng góp phần đảm bảo an toàn và độ bền cho hệ thống điện trong gia đình bạn.
