Hướng dẫn chi tiết cách đọc giá trị điện trở bằng mã màu

Điện trở là một trong những linh kiện điện tử cơ bản và phổ biến nhất, xuất hiện trong hầu hết các mạch điện. Để sử dụng đúng loại điện trở cho mạch của mình, việc xác định chính xác giá trị điện trở là vô cùng quan trọng. Mặc dù có thể dùng đồng hồ vạn năng đo, nhưng cách nhanh chóng và tiện lợi nhất chính là đọc các vạch màu được in trên thân điện trở. Bài viết này sẽ giúp bạn làm chủ kỹ năng đọc mã màu điện trở một cách dễ dàng và hiệu quả, là kiến thức nền tảng cho bất kỳ ai làm việc với linh kiện điện tử.

Mã màu điện trở là một hệ thống quy ước sử dụng các màu sắc khác nhau để biểu thị giá trị điện trở, dung sai và đôi khi cả hệ số nhiệt độ. Hệ thống này tuân theo tiêu chuẩn quốc tế CEI 60757 (1983), giúp người kỹ sư, kỹ thuật viên hay người học điện tử có thể nhanh chóng nhận biết thông số của điện trở mà không cần thiết bị đo. Mỗi màu sẽ tương ứng với một con số hoặc một hệ số nhân, được sắp xếp thành các vạch trên thân điện trở. Việc giải mã các vạch màu này sẽ cho biết giá trị Ohm (Ω) của linh kiện.

Bảng mã màu chuẩn quốc tế CEI 60757 để đọc giá trị và dung sai điện trở theo từng vạch màu

Dưới đây là bảng quy ước mã màu thông dụng:

Màu	Vạch 1 (Số thứ nhất)	Vạch 2 (Số thứ hai)	Vạch 3 (Số thứ ba)	Vạch nhân (Mũ của 10)	Vạch dung sai (%)	Hệ số nhiệt độ (ppm/°C)
Đen	0	0	0	10⁰ = 1
Nâu	1	1	1	10¹ = 10	±1	100
Đỏ	2	2	2	10² = 100	±2	50
Cam	3	3	3	10³ = 1.000		15
Vàng	4	4	4	10⁴ = 10.000		25
Lục	5	5	5	10⁵ = 100.000	±0.5	20
Lam	6	6	6	10⁶ = 1.000.000	±0.25	10
Tím	7	7	7	10⁷ = 10.000.000	±0.1	5
Xám	8	8	8	10⁸ = 100.000.000	±0.05
Trắng	9	9	9	10⁹ = 1.000.000.000
Kim loại vàng				10⁻¹ = 0.1	±5
Kim loại bạc				10⁻² = 0.01	±10
Không màu					±20

Cách đọc điện trở 4 vạch màu

Đây là loại điện trở phổ biến nhất. Thân điện trở sẽ có 4 vạch màu.

Vạch 1: Là chữ số hàng chục.
Vạch 2: Là chữ số hàng đơn vị.
Vạch 3: Là hệ số nhân (lũy thừa của 10).
Vạch 4: Là dung sai (độ chính xác).

Công thức: Giá trị = (Số vạch 1)(Số vạch 2) × 10^(Số vạch 3) ± Dung sai (Vạch 4)%

Ví dụ: Một điện trở có các vạch màu theo thứ tự là Vàng, Cam, Đỏ, Kim loại vàng.

Vàng ứng với số 4.
Cam ứng với số 3.
Đỏ ứng với hệ số nhân 10².
Kim loại vàng ứng với dung sai ±5%.
Giá trị điện trở = (4)(3) × 10² Ω ± 5% = 43 × 100 Ω ± 5% = 4300 Ω ± 5%.

Cách đọc điện trở 5 vạch màu

Loại điện trở này thường có độ chính xác cao hơn. Thân điện trở có 5 vạch màu.

Vạch 1: Là chữ số hàng trăm.
Vạch 2: Là chữ số hàng chục.
Vạch 3: Là chữ số hàng đơn vị.
Vạch 4: Là hệ số nhân (lũy thừa của 10).
Vạch 5: Là dung sai (độ chính xác).

Công thức: Giá trị = (Số vạch 1)(Số vạch 2)(Số vạch 3) × 10^(Số vạch 4) ± Dung sai (Vạch 5)%

Ví dụ: Một điện trở có các vạch màu theo thứ tự Xanh dương, Vàng, Đỏ, Nâu, Nâu.

Xanh dương ứng với số 6.
Vàng ứng với số 4.
Đỏ ứng với số 2.
Nâu ứng với hệ số nhân 10¹.
Nâu ứng với dung sai ±1%.
Giá trị điện trở = (6)(4)(2) × 10¹ Ω ± 1% = 642 × 10 Ω ± 1% = 6420 Ω ± 1%.

Hiểu rõ về Dung sai điện trở

Dung sai biểu thị phạm vi giá trị thực tế của điện trở có thể dao động so với giá trị danh định (lý thuyết). Giá trị đo được bằng đồng hồ vạn năng sẽ nằm trong khoảng này.

Để tính khoảng dung sai, bạn lấy giá trị danh định nhân với phần trăm dung sai.
Ví dụ: Điện trở 220 Ω với dung sai ±10%.
Giá trị dung sai = 220 Ω × 10% = 22 Ω.
Khoảng dung sai là từ 220 – 22 = 198 Ω đến 220 + 22 = 242 Ω. Giá trị thực tế của điện trở này sẽ nằm trong khoảng [198 Ω, 242 Ω].

Xác định hướng đọc các vạch màu

Đôi khi việc xác định vạch nào là vạch đầu tiên có thể gây bối rối. Dưới đây là một số mẹo:

Vạch đầu tiên thường nằm sát với mép của thân điện trở hơn so với các vạch còn lại.
Vạch dung sai (thường là Kim loại vàng, Kim loại bạc hoặc Nâu) thường nằm cách xa các vạch còn lại một khoảng rõ rệt.
Nếu không rõ ràng, màu Kim loại vàng và Kim loại bạc chỉ xuất hiện ở vị trí vạch dung sai hoặc vạch nhân, không bao giờ ở vị trí số đầu tiên.

Cách ghi/đọc giá trị điện trở

Khi giá trị điện trở lớn, người ta thường sử dụng các tiền tố để đơn giản hóa cách viết:

k (kilo) = 10³ = 1.000
M (Mega) = 10⁶ = 1.000.000

Ví dụ:

12 kΩ = 12 × 1.000 Ω = 12.000 Ω
3.4 MΩ = 3.4 × 1.000.000 Ω = 3.400.000 Ω

Điện trở 3 vạch màu có tồn tại không?

Về lý thuyết, điện trở thông dụng có tối thiểu 4 vạch màu. Tuy nhiên, đôi khi bạn có thể gặp những điện trở chỉ có 3 vạch. Trong trường hợp này, thường là vạch dung sai thứ tư (thường là ±20%) đã bị bỏ qua. Bạn vẫn đọc ba vạch đầu tiên như điện trở 4 vạch (hai vạch số, một vạch nhân) và mặc định dung sai là ±20%.

Công cụ hỗ trợ đọc mã màu điện trở

Nếu bạn là người mới bắt đầu hoặc muốn kiểm tra lại kết quả tính toán, có nhiều phần mềm và công cụ trực tuyến hỗ trợ đọc mã màu điện trở. Các công cụ này thường có giao diện trực quan, cho phép bạn chọn màu của từng vạch và tự động tính toán giá trị điện trở cùng với dung sai.

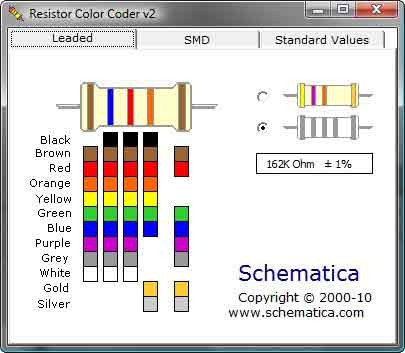

Giao diện phần mềm Resistor Color Coder giúp đọc giá trị điện trở từ mã màu nhanh chóng và chính xác

Việc sử dụng phần mềm giúp tiết kiệm thời gian và giảm thiểu sai sót, đặc biệt khi làm việc với số lượng lớn điện trở hoặc khi các vạch màu khó đọc bằng mắt thường. Bạn chỉ cần chọn số lượng vạch (4 hoặc 5) và sau đó chọn màu tương ứng cho từng vạch trên giao diện. Công cụ sẽ ngay lập tức hiển thị giá trị Ohm cùng với dung sai.

Việc nắm vững cách đọc giá trị điện trở qua mã màu là kỹ năng thiết yếu cho bất kỳ ai yêu thích hoặc làm việc trong lĩnh vực điện tử. Bằng cách ghi nhớ bảng mã màu và áp dụng các công thức đơn giản, bạn có thể dễ dàng xác định thông số của hầu hết các loại điện trở phổ biến. Hãy thực hành thường xuyên với các điện trở bạn có để thuần thục kỹ năng này. Khi cần tìm mua các loại linh kiện điện tử chất lượng cao, bạn có thể ghé thăm website Linhkien283 để tìm đúng loại mình cần cho dự án hoặc công việc của mình.
