Cách Đấu Nối Ổ Điện 2 Ổ Cắm An Toàn & Chuẩn Kỹ Thuật Cho Mọi Gia Đình

Trong hệ thống điện dân dụng, việc đấu nối ổ cắm là một kỹ năng cơ bản nhưng vô cùng quan trọng, đòi hỏi sự tỉ mỉ và hiểu biết về an toàn điện. Đặc biệt, việc biết cách đấu ổ điện 2 ổ cắm không chỉ giúp bạn tự tin sửa chữa, lắp đặt tại nhà mà còn đảm bảo an toàn tối đa cho người sử dụng và các thiết bị điện. Một sơ suất nhỏ cũng có thể dẫn đến chập cháy, nguy hiểm tính mạng. Bài viết này của Linhkien283 sẽ hướng dẫn bạn từng bước đấu nối ổ cắm điện 2 lỗ một cách chuẩn xác, đồng thời chia sẻ những kiến thức cần thiết để thực hiện công việc này hiệu quả và an toàn nhất.

I. Chuẩn Bị Toàn Diện Trước Khi Bắt Đầu Đấu Nối Ổ Cắm Điện

Trước khi bắt tay vào bất kỳ công việc liên quan đến điện nào, việc chuẩn bị kỹ lưỡng là yếu tố then chốt quyết định sự an toàn và thành công.

1. Luôn Ngắt Nguồn Điện: Nguyên Tắc Vàng An Toàn

Đây là bước tuyệt đối không được bỏ qua. Hãy tìm cầu dao tổng hoặc aptomat của khu vực bạn định làm việc và ngắt nguồn điện hoàn toàn. Sau đó, sử dụng bút thử điện để kiểm tra lại các đầu dây mà bạn sẽ thao tác, đảm bảo rằng không còn điện chạy qua. Sự chủ quan có thể dẫn đến những hậu quả nghiêm trọng. Đây là nguyên tắc cơ bản nhất khi làm việc với các hệ thống điện dân dụng hay thậm chí các thiết bị điện tử công nghiệp như [6es7136-6ba01-0ca0] hay [6gk5008-0ba10-1ab2] có thể bạn sử dụng trong dự án lớn hơn.

2. Dụng Cụ Cần Thiết Cho Quá Trình Đấu Nối

Để công việc diễn ra thuận lợi và an toàn, bạn cần trang bị đầy đủ các dụng cụ sau:

• Ổ cắm điện 2 lỗ: Chọn loại ổ cắm chất lượng tốt, có khả năng chịu tải phù hợp với nhu cầu sử dụng của gia đình. Một số loại ổ cắm đa năng còn tương thích với nhiều chuẩn phích cắm khác nhau.
• Kìm cắt và tuốt dây điện: Dùng để cắt và bóc vỏ cách điện của [dây điện 2.0] một cách gọn gàng, tránh làm hỏng lõi đồng bên trong.
• Tua vít (dẹt và bake): Để tháo lắp và siết chặt các ốc vít trên ổ cắm.
• Bút thử điện: Công cụ không thể thiếu để kiểm tra xem nguồn điện đã được ngắt hoàn toàn hay chưa.
• Băng dính điện: Dùng để cách điện các mối nối, đảm bảo an toàn.
• Dao rọc giấy (tùy chọn): Hỗ trợ việc tuốt vỏ dây điện.
• Găng tay cách điện: Bảo vệ tay khỏi nguy cơ điện giật.

3. Hiểu Rõ Các Loại Dây Điện và Chân Ổ Cắm

Việc nhận diện đúng các loại dây và chức năng của từng chân ổ cắm là rất quan trọng:

• Dây nóng (dây pha – L): Thường có màu đỏ, nâu hoặc vàng sọc xanh. Đây là dây mang điện trực tiếp từ nguồn.
• Dây nguội (dây trung tính – N): Thường có màu xanh dương hoặc đen. Dây này có điện áp bằng 0 so với đất, tạo thành mạch kín với dây nóng.
• Dây tiếp địa (dây đất – E): Thường có màu xanh lá cây hoặc vàng sọc xanh lá cây. Dây này dùng để xả điện dư thừa hoặc sự cố rò rỉ điện xuống đất, giúp bảo vệ an toàn cho người dùng và thiết bị. Chân E thường là chân dài nhất trên ổ cắm 3 chấu.

Cách đấu ổ cắm điện Luso

II. Hướng Dẫn Chi Tiết Cách Đấu Ổ Điện 2 Ổ Cắm Cơ Bản

Đây là phần trọng tâm giúp bạn thực hiện cách đấu ổ điện 2 ổ cắm một cách chuẩn xác nhất.

1. Sơ Đồ Đấu Nối Ổ Cắm 2 Lỗ Tiêu Chuẩn

Đối với ổ điện 2 ổ cắm, nguyên lý đấu nối là mắc song song các đầu cực cùng loại của hai ổ cắm. Điều này có nghĩa là dây nóng từ nguồn sẽ được nối chung vào chân L của cả hai ổ cắm, và dây nguội từ nguồn sẽ được nối chung vào chân N của cả hai ổ cắm. Nếu có dây tiếp địa, nó cũng sẽ được nối chung vào chân E của cả hai ổ cắm.

2. Các Bước Thực Hiện Đấu Nối Ổ Điện 2 Ổ Cắm

Hãy làm theo các bước sau để đảm bảo an toàn và hiệu quả:

• Bước 1: Ngắt điện và kiểm tra an toàn.
  Như đã đề cập, hãy ngắt cầu dao hoặc aptomat và dùng bút thử điện kiểm tra lại các đầu dây cấp nguồn. Đảm bảo không còn điện áp trước khi tiếp tục.

• Bước 2: Chuẩn bị dây điện.
  Sử dụng kìm tuốt dây để bóc khoảng 1-1.5cm vỏ cách điện ở đầu các đoạn dây điện cần dùng. Đảm bảo phần lõi đồng được tuốt sạch và không bị đứt. Bạn cần chuẩn bị các đoạn dây ngắn để nối giữa hai ổ cắm và hai dây dài hơn để cấp nguồn chính.

• Bước 3: Đấu nối dây nóng (dây pha) vào chân L.

  • Lấy một đoạn dây điện ngắn (ví dụ: dây đỏ) để nối hai chân L của hai ổ cắm lại với nhau.
  • Lấy dây nóng chính từ nguồn điện (dây đỏ) và đấu vào một trong hai chân L vừa được nối chung. Siết chặt ốc vít để đảm bảo mối nối chắc chắn và không bị lỏng.

• Bước 4: Đấu nối dây nguội (dây trung tính) vào chân N.

  • Tương tự, dùng một đoạn dây điện ngắn (ví dụ: dây xanh dương) để nối hai chân N của hai ổ cắm lại với nhau.
  • Lấy dây nguội chính từ nguồn điện (dây xanh dương) và đấu vào một trong hai chân N vừa được nối chung. Siết chặt ốc vít cẩn thận.

• Bước 5: Đấu nối dây tiếp địa (nếu có) vào chân E.

  • Nếu ổ cắm và hệ thống điện của bạn có dây tiếp địa, hãy dùng một đoạn dây điện ngắn (dây vàng sọc xanh lá) để nối hai chân E của hai ổ cắm.
  • Sau đó, đấu dây tiếp địa chính từ nguồn điện vào một trong hai chân E đã nối chung. Mối nối này đặc biệt quan trọng cho sự an toàn, vì vậy hãy đảm bảo nó được siết cực kỳ chắc chắn.

• Bước 6: Gắn cố định ổ cắm.
  Sau khi đã đấu nối xong tất cả các dây, kiểm tra lại một lần nữa các mối nối xem đã chặt chẽ và đúng vị trí chưa. Sau đó, cẩn thận đặt ổ cắm vào hộp âm tường hoặc hộp nổi, dùng tua vít siết chặt ốc vít để cố định ổ cắm vào vị trí. Đảm bảo không có dây điện nào bị kẹt hoặc hở ra ngoài.

• Bước 7: Kiểm tra an toàn sau khi hoàn tất.
  Bật lại cầu dao hoặc aptomat. Sử dụng bút thử điện để kiểm tra từng lỗ cắm.

  • Cắm bút thử điện vào lỗ L: Đèn bút thử điện phải sáng.
  • Cắm bút thử điện vào lỗ N: Đèn bút thử điện không được sáng.
  • Nếu có chân E: Cắm bút thử điện vào lỗ E, đèn không sáng.
    Nếu mọi thứ đều hoạt động đúng, bạn đã hoàn thành việc đấu nối ổ điện 2 ổ cắm một cách an toàn và chính xác.

III. Các Biến Thể Đấu Nối Ổ Cắm Điện Phổ Biến Khác

Ngoài cách đấu ổ điện 2 ổ cắm cơ bản, dưới đây là một số sơ đồ đấu nối phổ biến khác mà bạn có thể gặp trong gia đình.

1. Sơ Đồ Đấu Nối Ổ Điện 3 Ổ Cắm Chi Tiết

Ổ điện 3 ổ cắm thường có cấu tạo gồm ba ổ cắm nằm liền kề, có thể bao gồm cả ổ cắm 2 chấu và 3 chấu, cho phép bạn cấp nguồn cho ba thiết bị cùng lúc. Các bước đấu nối tương tự như ổ 2 ổ cắm nhưng cần thêm một nhánh cho ổ cắm thứ ba.

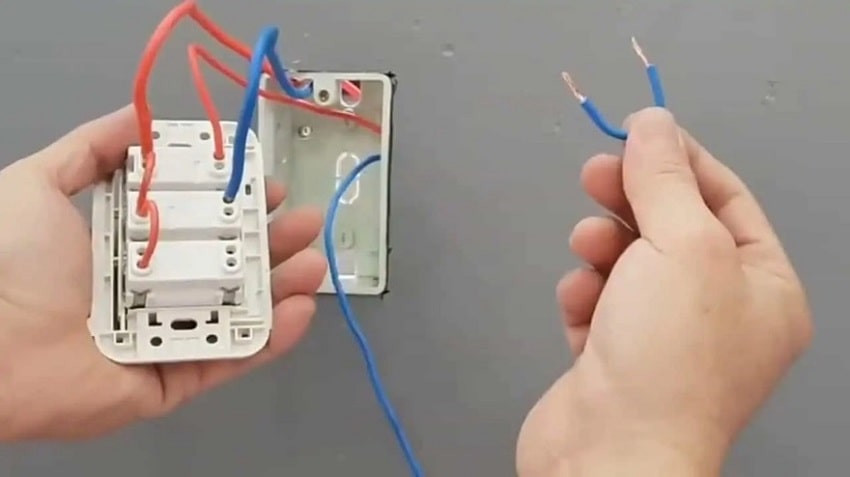

Cách đấu ổ điện 3 ổ cắm

• Bước 1 & 2: Chuẩn bị dụng cụ và ngắt nguồn điện tương tự như khi đấu ổ điện 2 ổ cắm.
• Bước 3: Tiến hành đấu nối:
  • Cắt các đoạn dây điện có chiều dài phù hợp để nối song song các chân L, N, E (nếu có) của cả ba ổ cắm.
  • Đấu dây pha (dây nóng) vào tất cả các chân L đã nối chung.
  • Đấu dây trung tính (dây nguội) vào tất cả các chân N đã nối chung.
  • Đấu dây tiếp địa (nếu có) vào tất cả các chân E đã nối chung.
• Bước 4: Cố định ổ điện và kiểm tra lại bằng bút thử điện trước khi sử dụng.

2. Đấu Điện 1 Công Tắc 1 Ổ Cắm: Hướng Dẫn Từ A-Z

Bảng điện tích hợp một công tắc và một ổ cắm rất tiện lợi, cho phép bạn điều khiển bật/tắt một thiết bị (ví dụ: bóng đèn) và cấp nguồn cho một thiết bị khác tại cùng một vị trí.

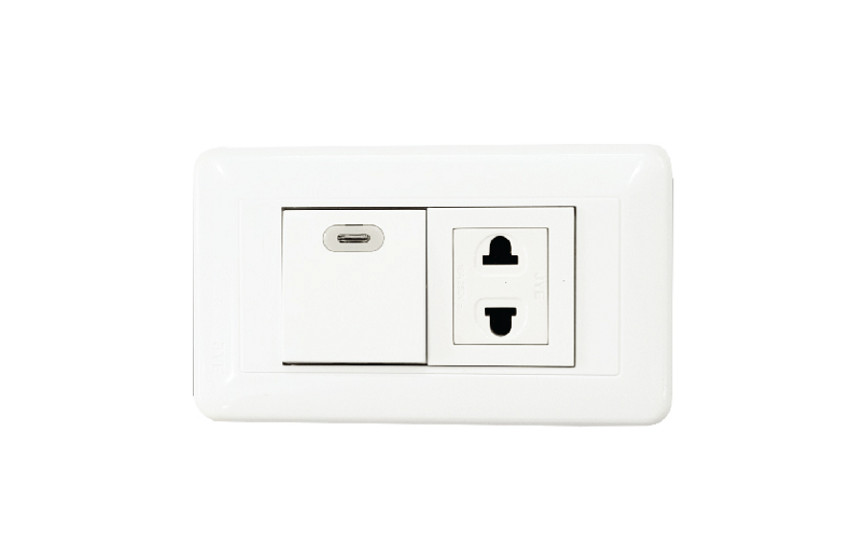

Cách đấu điện 1 công tắc 1 ổ cắm

• Bước 1 & 2: Ngắt nguồn điện và chuẩn bị dụng cụ.

• Bước 3: Thực hiện đấu nối:

  • Đấu dây nguội chính (dây N) vào một chân của ổ cắm.
  • Đấu dây nóng chính (dây L) vào một cực của công tắc (thường là cực chung hoặc cực vào).
  • Từ cực ra của công tắc, đấu một dây nối tới một cực của thiết bị điện (ví dụ: đèn).
  • Từ cực còn lại của thiết bị điện (đèn), đấu một dây nối với chân nguội của ổ cắm (dây nguội chung).
  • Cực còn lại của ổ cắm sẽ được đấu với dây nóng đi thẳng từ nguồn vào ổ cắm hoặc một nhánh từ dây nóng đã vào công tắc (tùy sơ đồ). Sơ đồ phổ biến là dây nóng chính vào công tắc, sau đó từ công tắc ra cấp cho thiết bị, và một nhánh riêng từ dây nóng chính cấp cho ổ cắm.
  • Đảm bảo tất cả các mối nối được ép chặt bằng đầu ghim hoặc siết ốc vít.

• Bước 4: Cố định bảng điện và kiểm tra kỹ bằng bút thử điện.

3. Cách Đấu Nối Ổ Điện 2 Công Tắc 1 Ổ Cắm Đơn Giản

Mạch điện này cho phép điều khiển hai thiết bị độc lập (ví dụ: hai bóng đèn) và cấp nguồn cho một thiết bị khác qua ổ cắm.
Cách đấu điện 2 công tắc 1 ổ cắm

• Bước 1 & 2: Ngắt toàn bộ hệ thống điện, đánh dấu vị trí và chuẩn bị dây nối.

• Bước 3: Đấu nối điện 2 công tắc 1 ổ cắm:

  • Dây nóng chính từ nguồn (thường là màu đỏ) được đấu vào chân L của ổ cắm.
  • Từ chân L của ổ cắm, đấu một nhánh dây nóng (dây đỏ) sang cực vào (cực C) của công tắc 1.
  • Từ cực vào của công tắc 1, đấu một nhánh dây nóng sang cực vào của công tắc 2. Lúc này, cả hai công tắc đều có nguồn nóng.
  • Dây nguội chính từ nguồn (thường là màu xanh dương) được đấu vào chân N của ổ cắm.
  • Hai dây ra từ công tắc 1 và công tắc 2 (mỗi công tắc một dây) sẽ được đấu nối với hai thiết bị điện cần điều khiển tương ứng.
  • Dây nguội của hai thiết bị điện này sẽ được đấu chung vào dây nguội chính từ nguồn hoặc một mối nối chung với dây nguội của ổ cắm.
  • Sử dụng ốc vít để cố định bảng điện.

• Bước 4: Kiểm tra kết nối cẩn thận bằng bút thử điện trước khi sử dụng.

IV. Lưu Ý Quan Trọng Để Đấu Nối Ổ Cắm An Toàn và Bền Vững

Việc đấu nối hệ thống điện đòi hỏi sự chính xác cao để đảm bảo an toàn lâu dài.

• Luôn ưu tiên an toàn điện lên hàng đầu: Đừng bao giờ chủ quan khi làm việc với điện. Hãy chắc chắn rằng nguồn điện đã được ngắt hoàn toàn và sử dụng các dụng cụ bảo hộ cần thiết.
• Chọn linh kiện điện chất lượng: Sử dụng các loại ổ cắm, công tắc, [dây điện 2.0] chất lượng cao và phù hợp với tiêu chuẩn kỹ thuật. Linh kiện kém chất lượng có thể gây ra chập cháy, hư hỏng thiết bị và nguy hiểm cho người dùng.
• Kiểm tra kỹ lưỡng sau khi đấu nối: Bút thử điện là người bạn đồng hành không thể thiếu. Hãy kiểm tra từng chân của ổ cắm, từng công tắc để đảm bảo dây được đấu đúng pha, đúng cực.
• Không quá tải ổ cắm: Mỗi ổ cắm đều có định mức chịu tải nhất định. Tránh cắm quá nhiều thiết bị điện công suất lớn vào cùng một ổ cắm hoặc cùng một bảng điện để tránh hiện tượng quá tải, nóng chảy và chập điện.
• Tham khảo ý kiến chuyên gia khi cần: Nếu bạn cảm thấy không chắc chắn về bất kỳ bước nào, hoặc gặp phải các linh kiện chuyên dụng như [pmr-44], hãy tìm đến sự hỗ trợ của thợ điện có kinh nghiệm hoặc các chuyên gia kỹ thuật.

Kết Luận

Việc nắm vững cách đấu ổ điện 2 ổ cắm và các loại ổ cắm khác là kiến thức hữu ích giúp bạn chủ động hơn trong việc bảo trì, sửa chữa hệ thống điện gia đình. Bằng cách tuân thủ các bước hướng dẫn chi tiết và luôn đặt an toàn lên hàng đầu, bạn có thể tự tin thực hiện công việc này một cách chính xác và hiệu quả.
