Cách Đấu Công Tơ Điện Tử 1 Pha Đơn Giản, Chính Xác Tại Nhà

Trong cuộc sống hiện đại, việc quản lý điện năng tiêu thụ là một phần không thể thiếu, đặc biệt với các hộ gia đình hay chủ nhà trọ. Công tơ điện tử 1 pha ngày càng trở nên phổ biến nhờ độ chính xác cao, khả năng hiển thị rõ ràng và thiết kế thẩm mỹ. Tuy nhiên, không phải ai cũng biết cách đấu công tơ điện tử 1 pha sao cho đúng kỹ thuật và an toàn. Bài viết này, Linhkien283 sẽ hướng dẫn bạn từng bước đấu nối công tơ điện tử 1 pha một cách chi tiết, dễ hiểu, giúp bạn tự tin thực hiện tại nhà mà vẫn đảm bảo an toàn tuyệt đối.

Công Tơ Điện Tử 1 Pha Là Gì?

Công tơ điện tử 1 pha, hay còn gọi là điện kế 1 pha điện tử, là thiết bị dùng để đo lường lượng điện năng tiêu thụ (kWh) trong hệ thống điện xoay chiều 1 pha. Khác với công tơ cơ truyền thống, công tơ điện tử sử dụng các linh kiện điện tử để xử lý và hiển thị thông tin, mang lại độ chính xác cao hơn và ít bị ảnh hưởng bởi các yếu tố môi trường.

Một ví dụ điển hình là công tơ điện tử 1 pha EMIC CE-38, một sản phẩm được sản xuất tại Việt Nam, nổi bật với thiết kế đẹp mắt, giá thành phải chăng và tích hợp đèn LED cảnh báo dòng điện ngược, rất phù hợp cho các căn hộ cho thuê hoặc nhu cầu lắp đặt dân dụng.

Cấu Tạo Cơ Bản Của Công Tơ Điện Tử EMIC CE-38

Để hiểu rõ cách đấu công tơ điện tử 1 pha, trước tiên chúng ta cần nắm vững cấu tạo của nó:

Đế công tơ: Thường làm từ nhựa PC chất lượng cao, có độ bền cơ học tốt, chịu va đập và chống cháy hiệu quả.
Ổ đấu dây: Bằng nhựa Bakelit, chứa các đầu nối dây điện áp và dòng điện bằng đồng khối mạ Niken, đảm bảo tiếp xúc điện tốt và chống gỉ sét. Các dây sơ cấp của biến dòng điện được bắt vít trực tiếp, tăng độ tin cậy.
Nắp công tơ: Làm từ nhựa PC trong suốt, chịu va đập, nhiệt độ cao và tia cực tím. Trên nắp thường có phím bấm điều khiển và cổng giao tiếp quang học.
Nắp che ổ đấu dây: Đảm bảo che kín các đầu nối và cáp đấu, có sơ đồ đấu dây được in phía trong.
Bo mạch điện tử: Được thiết kế với các linh kiện đặc chủng từ các hãng nổi tiếng, hoạt động tin cậy, dễ sửa chữa và bảo trì. Bo mạch được sơn phủ bề mặt để phù hợp với điều kiện nhiệt đới.
Màn hình hiển thị LCD: Chịu được nhiệt độ cao và tia cực tím, hiển thị điện năng hữu công (kWh).
Đèn LED: Thường có 2 đèn LED ở mặt trước để báo xung kWh (dùng để kiểm chuẩn sai số) và báo hiệu ngược chiều công suất, giúp phát hiện dòng điện rò.

Các Thông Số Kỹ Thuật Quan Trọng Khi Đấu Nối

Việc hiểu các thông số kỹ thuật giúp bạn chọn và đấu nối công tơ điện tử đúng cách, đảm bảo an toàn và hiệu quả:

Điện áp danh định pha: 220-240VAC (Đây là điện áp tiêu chuẩn cho hệ thống điện 1 pha ở Việt Nam).
Tần số danh định: 50Hz.
Dòng điện định mức: 5A (Dòng điện mà công tơ được thiết kế để hoạt động ổn định).
Dòng điện quá tải: 80A (Dòng điện tối đa mà công tơ có thể chịu đựng trong thời gian ngắn mà không bị hỏng).
Dải điện áp giới hạn làm việc danh định: 0.9-1.1 Un (Đảm bảo công tơ hoạt động chính xác trong dải điện áp này).
Cấp chính xác: 1 (Chỉ số về độ chính xác khi đo lường điện năng).
Số biểu giá: 1 (Công tơ này áp dụng một mức giá điện duy nhất).
Kích thước (dài x sâu x rộng): 192 x 57 x 113 mm.

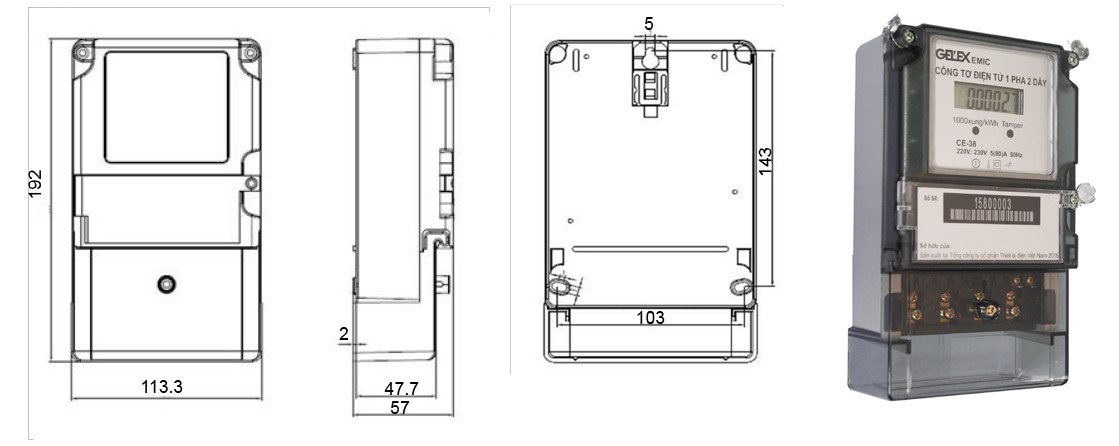

Kích thước chi tiết của công tơ điện tử 1 pha Emic CE-38

Nguyên Lý Hoạt Động Của Công Tơ Điện Tử 1 Pha

Nguyên lý hoạt động của công tơ điện tử dựa trên việc thu thập, tính toán và xử lý tín hiệu điện bằng các linh kiện điện tử chuyên dụng.

Sơ Đồ Khối Tổng Quát

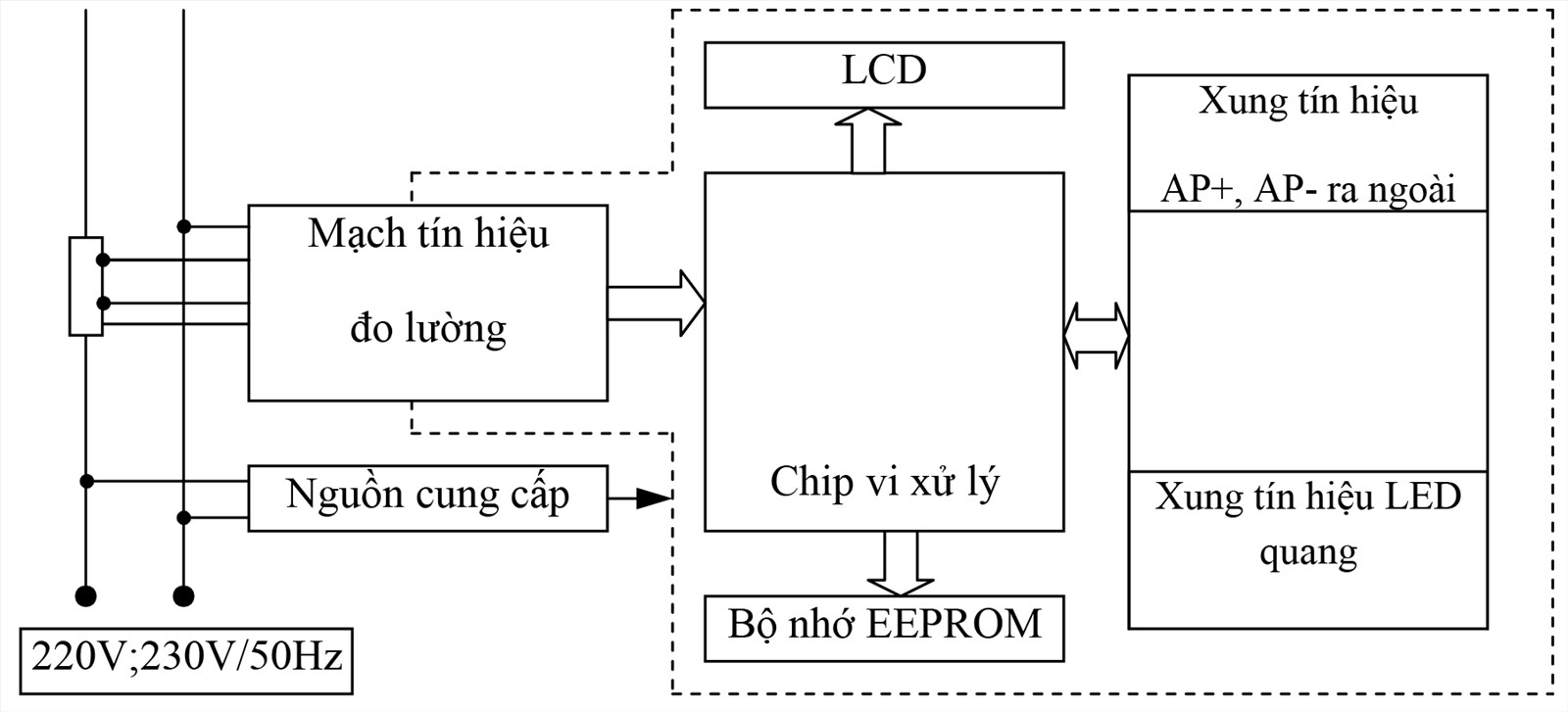

Sơ đồ khối nguyên lý hoạt động của công tơ điện tử 1 pha Emic CE-38

Các Thành Phần Chính và Chức Năng

Khối xử lý trung tâm: Thường là một vi xử lý (như G80F903E trong EMIC CE-38) có nhiệm vụ thu thập dữ liệu từ các cảm biến, tính toán lượng điện năng tiêu thụ, và điều khiển các chức năng khác của công tơ. Vi xử lý này tích hợp bộ nhớ chương trình và eeprom, hỗ trợ giao tiếp truyền thông.
Mạch tín hiệu đo lường: Bao gồm các phần tử như Shunt (dùng để đo dòng điện với dải rộng, ví dụ Imax=80A), mạch biến đổi tín hiệu (chia áp điện trở, mạch lọc RC) và IC đo năng lượng chuyên dụng (như BL930). Các thành phần này giúp chuyển đổi các tín hiệu điện thành dạng số để vi xử lý có thể đọc và xử lý.
Bộ nhớ EEPROM: Được thiết kế để lưu trữ các dữ liệu quan trọng về hoạt động của công tơ, đảm bảo thông tin không bị mất khi mất điện.
Khối hiển thị LCD và đèn LED cảnh báo: Màn hình LCD hiển thị chỉ số điện năng tiêu thụ (kWh). Các đèn LED phát xung năng lượng (ví dụ 1000 xung/kWh) phục vụ cho việc kiểm định độ chính xác và đèn LED khác cảnh báo các tình trạng bất thường như dòng điện ngược.

Hướng Dẫn Chi Tiết Cách Đấu Công Tơ Điện Tử 1 Pha

Việc đấu nối công tơ điện tử 1 pha cần tuân thủ đúng quy trình để đảm bảo an toàn và hiệu quả hoạt động.

Chuẩn Bị Trước Khi Đấu Nối

Dụng cụ cần thiết: Tua vít, kìm cắt/tuốt dây điện, băng keo điện, bút thử điện. Để đảm bảo an toàn tuyệt đối, bạn nên trang bị thêm thiết bị chống giật trong hệ thống điện của mình.
Kiểm tra an toàn: Đảm bảo đã ngắt hoàn toàn nguồn điện tổng trước khi tiến hành bất kỳ thao tác đấu nối nào. Đây là bước cực kỳ quan trọng để tránh nguy hiểm điện giật.
Kiểm tra công tơ: Đảm bảo công tơ điện tử 1 pha bạn định lắp đặt còn nguyên vẹn, không hư hỏng và các thông số kỹ thuật phù hợp với nhu cầu sử dụng. Nếu bạn đang tìm hiểu đồng hồ điện bao nhiêu tiền, hãy cân nhắc các sản phẩm chất lượng để đảm bảo độ bền và chính xác.

Sơ Đồ Đấu Dây Công Tơ Điện Tử 1 Pha (2 Dây)

Công tơ điện tử 1 pha thường có 4 chân đấu nối chính:

Chân số 1: Đầu vào dây pha nóng (L – Line).
Chân số 3: Đầu vào dây nguội (N – Neutral).
Chân số 2: Đầu ra dây pha nóng (L) đi đến tải tiêu thụ.
Chân số 4: Đầu ra dây nguội (N) đi đến tải tiêu thụ.

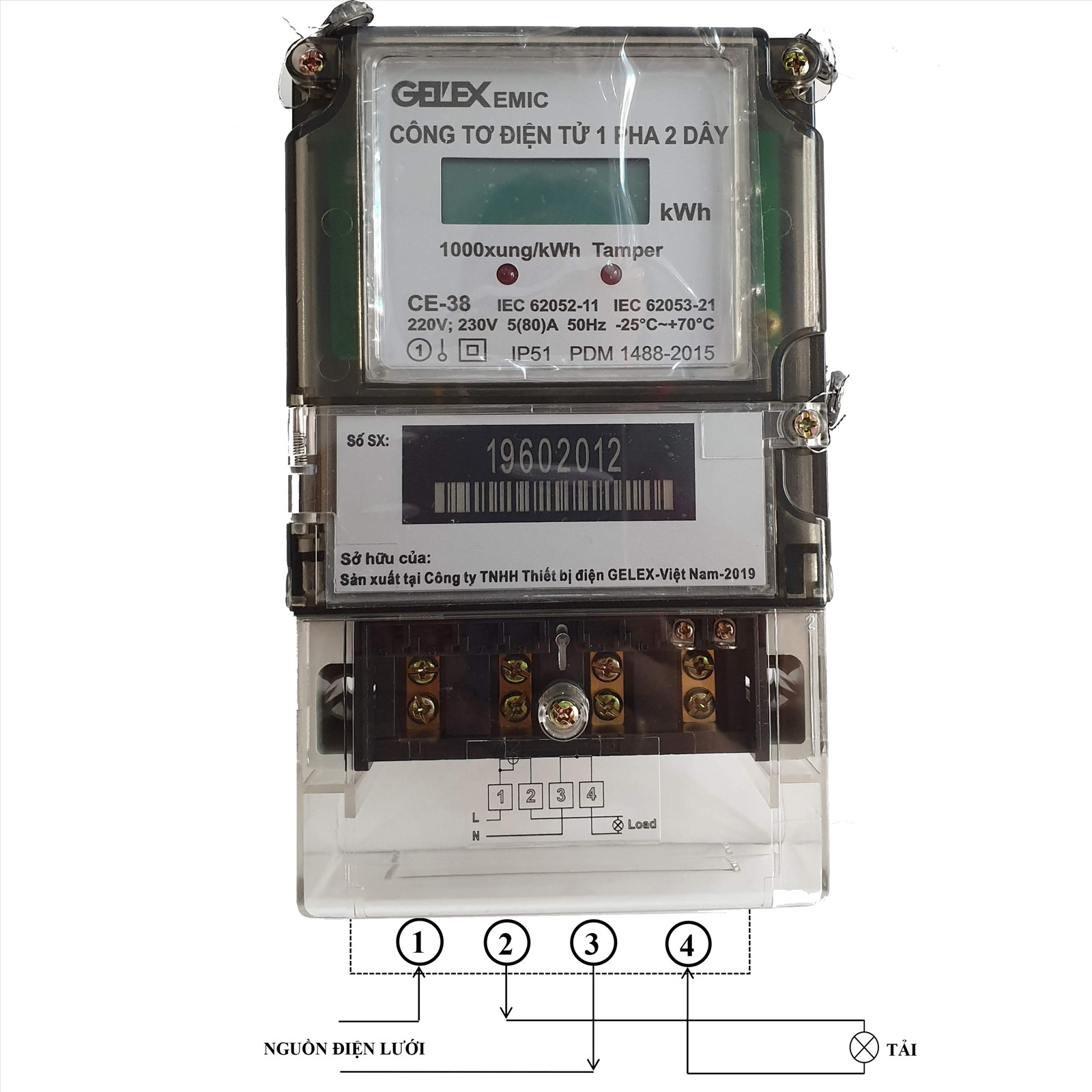

Sơ đồ đấu dây chi tiết cho công tơ điện tử 1 pha 2 dây Emic CE-38

Các Bước Đấu Nối Cụ Thể

Bước 1: Kết nối dây pha (L) từ nguồn vào chân số 1. Xác định dây pha (thường có màu đỏ, vàng, xanh) từ nguồn điện chính và nối chắc chắn vào chân số 1 của công tơ.
Bước 2: Kết nối dây nguội (N) từ nguồn vào chân số 3. Xác định dây nguội (thường có màu đen, trắng, xanh dương) từ nguồn điện chính và nối vào chân số 3 của công tơ.
Bước 3: Kết nối dây pha (L) từ chân số 2 ra tải. Lấy dây từ chân số 2 của công tơ và nối vào đầu vào pha của tải tiêu thụ (ví dụ: MCB, bóng đèn, ổ cắm).
Bước 4: Kết nối dây nguội (N) từ chân số 4 ra tải. Lấy dây từ chân số 4 của công tơ và nối vào đầu vào nguội của tải tiêu thụ.
Bước 5: Kiểm tra lại các mối nối. Đảm bảo tất cả các mối nối đều chắc chắn, đúng vị trí và được cách điện cẩn thận bằng băng keo điện hoặc đầu nối chuyên dụng. Bạn có thể sử dụng cầu đấu chia dây điện để việc kết nối trở nên gọn gàng và an toàn hơn.
Bước 6: Cấp lại nguồn điện và kiểm tra hoạt động. Sau khi đã kiểm tra kỹ lưỡng, cấp lại nguồn điện tổng. Quan sát màn hình LCD để đảm bảo công tơ hiển thị các chỉ số và các đèn báo hoạt động bình thường. Nếu có đèn báo lỗi hoặc công tơ không hoạt động, hãy ngắt nguồn và kiểm tra lại toàn bộ quy trình.

Những Lưu Ý Quan Trọng Để Đấu Nối An Toàn và Hiệu Quả

Luôn ngắt nguồn điện: Đây là nguyên tắc vàng khi làm việc với điện. Đảm bảo nguồn điện đã được ngắt hoàn toàn và xác nhận bằng bút thử điện trước khi chạm vào bất kỳ dây dẫn nào.
Đảm bảo dây dẫn phù hợp: Chọn loại dây dẫn có tiết diện phù hợp với dòng điện định mức và quá tải của công tơ, tránh tình trạng quá tải gây chập cháy.
Kiểm tra kỹ lưỡng: Sau khi đấu nối, hãy kiểm tra lại toàn bộ các mối nối, đảm bảo không có dây nào bị lỏng hoặc hở. Kiểm tra đèn báo và chỉ số trên công tơ để xác nhận hoạt động chính xác.
Bảo vệ công tơ: Nên lắp đặt công tơ trong tủ điện nhựa ngoài trời 300×400 hoặc hộp bảo vệ để tránh ẩm ướt, bụi bẩn và các tác động cơ học.
Môi trường lắp đặt: Tránh lắp đặt công tơ ở nơi có nhiệt độ quá cao hoặc quá thấp, ẩm ướt, hoặc nơi bị rung lắc mạnh. Nếu cần theo dõi và kiểm soát nhiệt độ, các loại điều khiển nhiệt độ có thể hữu ích.

Việc đấu nối công tơ điện tử 1 pha tuy không quá phức tạp nhưng đòi hỏi sự cẩn trọng và hiểu biết nhất định về điện. Nắm vững cách đấu công tơ điện tử 1 pha không chỉ giúp bạn sử dụng điện hiệu quả mà còn đảm bảo an toàn cho chính mình và những người xung quanh. Với hướng dẫn chi tiết từ Linhkien283, hy vọng bạn có thể tự tin thực hiện và lắp đặt công tơ điện tử tại nhà một cách thành công. Nếu có bất kỳ thắc mắc hay cần hỗ trợ về linh kiện điện tử, máy in 3D hay linh kiện cơ khí, đừng ngần ngại liên hệ với chúng tôi để được tư vấn tốt nhất.
